针对GPU的电磁侧信道分析

小心你的邻居正在偷窥你浏览的网页！

背景

图形处理单元（GPU）是现代计算机系统的重要组成部分，不仅可用于图形渲染，还可用于进行大量的并行计算。然而，在GPU上运行的许多任务都包含敏感信息，越来越多的学者关注到了其信息泄露问题。

Zihao Zhan等人2022年在顶级学术期刊S&P上，提出了一种针对GPU的电磁侧信道攻击，用以恢复用户的网站指纹和推测按键间隔时间。其方案主要利用了GPU的动态电压和频率调节（DVFS）功能产生的漏洞，可发起远程或穿墙攻击，NVIDIA和AMD公司的多款GPU均会受到该漏洞的威胁。

动态电压和频率调节（DVFS）存在的漏洞

动态电压和频率调节（DVFS）是一种被广泛用于CPU的电源管理技术。随着GPU的发展，DVFS技术已被应用到了GPU上。该功能主要用于调整GPU内核和内存的电压和频率。DVFS指定了多个性能级别，每个性能级别设置了不同的内核与内存的电压和频率。GPU的DVFS可动态切换性能级别以满足当前的计算需求，最大限度地减少功耗、发热和风扇噪音。DVFS功能默认开启，用户可根据需求手动关闭。

由于DVFS可动态切换性能级别，因此GPU内核和内存的时钟频率也会随之改变，而时钟信号会产生强烈的电磁辐射。经过观察分析，GPU内核时钟信号几乎不产生电磁辐射，但内存时钟的电磁辐射非常明显。从GDDR5开始，GPU的内存使用两种类型的时钟，一种为命令时钟，用于发送命令和地址，另一种为写时钟，用于数据读取和写入。所关注的电磁辐射是由写时钟产生的。

该论文工作的攻击对象是配备独立显卡的台式计算机，GPU可以是NVIDIA或AMD的产品。

网站指纹攻击

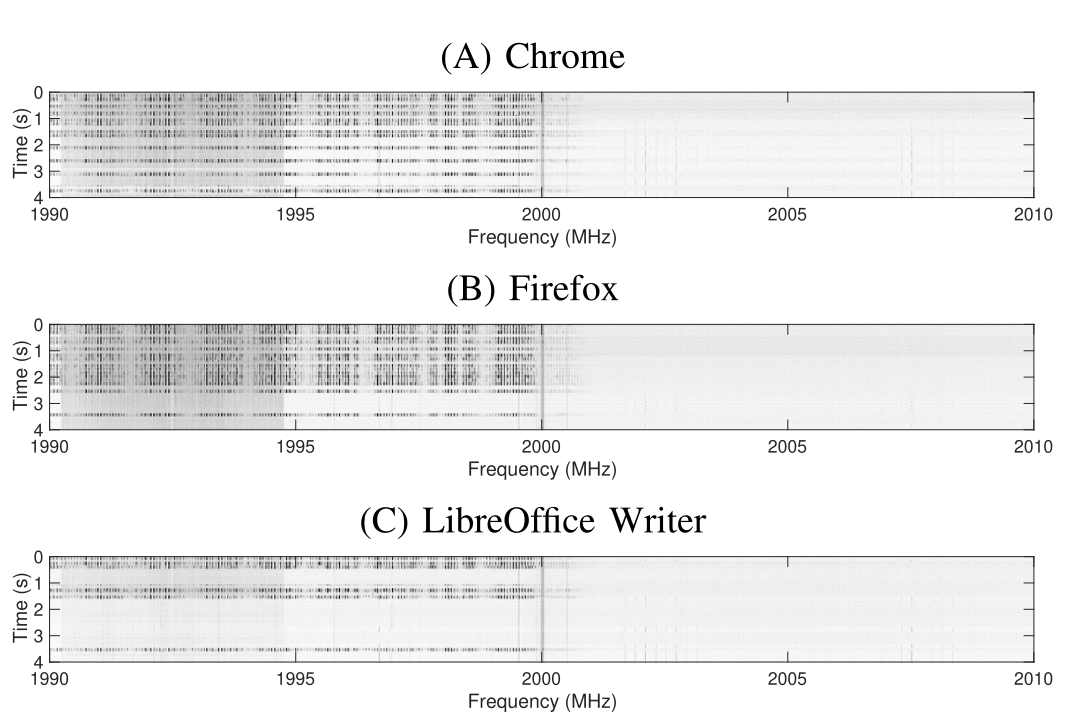

浏览网站时，GPU的任务不仅仅是显示网页，也会参与网页渲染。渲染不同的网站时，可能会产生不同的GPU工作负载，引起不同模式的GPU性能水平的切换。在特定GPU内存时钟频率下，观察电磁信号的频谱特征可识别出不同的网页。在装有AMD Radeon RX 580 GPU的系统上启动三个不同程序，分别是Chrome、Firefox和LibreOffice Writer，操作系统是Ubuntu 18.04，GPU驱动是AMD GPU 20.20。启动过程由时钟信号产生的电磁辐射频谱如图所示，可根据不同频域特征区分不同的启动程序。

启动不同程序时GPU时钟信号产生的电磁辐射频谱图

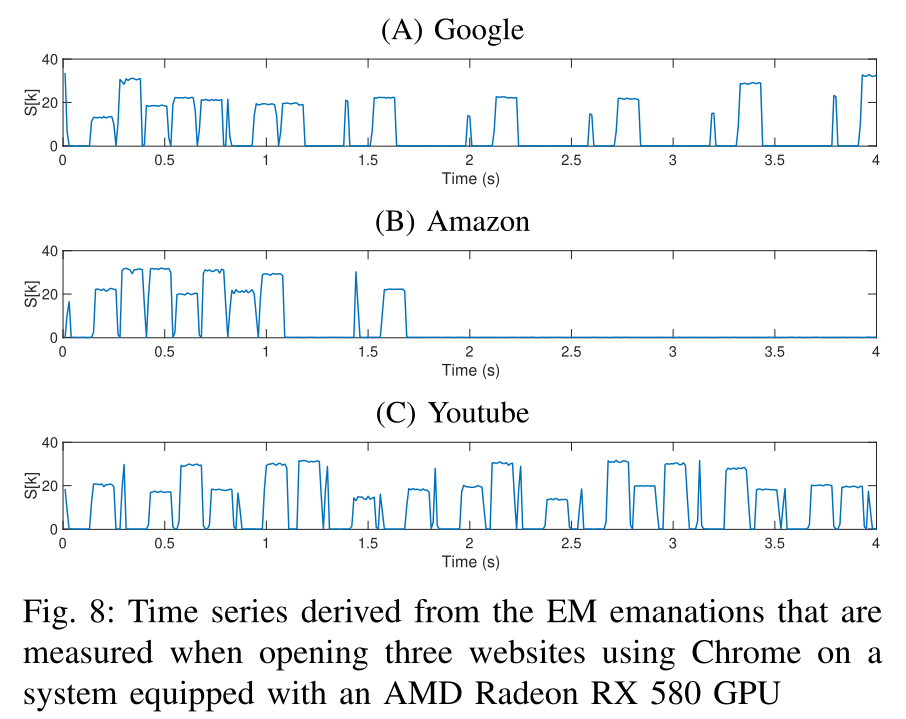

采集到的电磁信号经过信号变换（时间序列派生）与增强，转换为S[k]序列，后续工作主要关注该序列的特征。下图展示了装有AMD Radeon RX 580 GPU的系统，在第二低的时钟频率下，用Chrome浏览器打开Google、Amazon、YouTube三个网站时捕获的信号得出的S[k]序列。

Chrome浏览器打开不同网站产生的不同电磁辐射

实验评估主要针对常用的网站，使用USRP B210 SDR和RFSPACE UWB-3天线，在主机的不同角度和距离下采集电磁辐射，对其使用Resnet网络建模并攻击。分别在近距离和远距离的场景下展开实验分析，电磁信号采集位置如下图所示。

主机各角度的定义

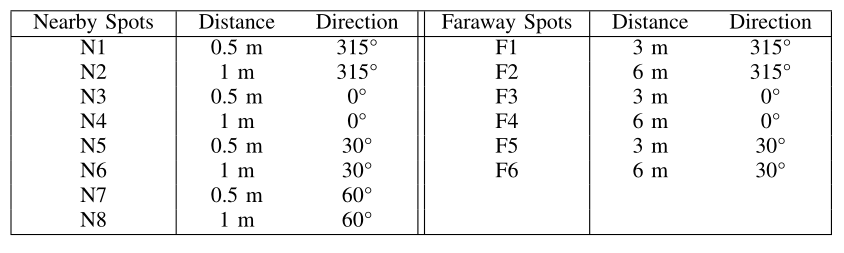

近场信号和远场信号采集位置

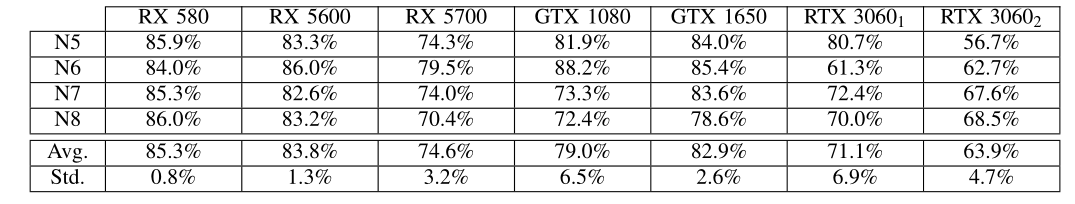

近距离实验使用N1、N2、N3、N4四个测量位置采集的电磁信号训练模型，N5、N6、N7、N8四个位置采集的电磁信号用于测试。下表为近距离采集电磁信号的网站指纹识别准确率。

近距离实验测试结果

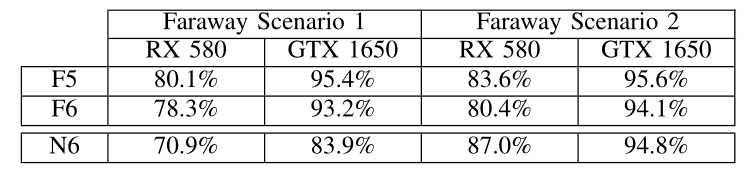

远距离实验使用F1、F2、F3、F4、N2、N4几个测量位置采集的电磁信号训练模型，F5、F6、N6三个位置采集的电磁信号用于测试。下表为远距离采集电磁信号的网站指纹识别准确率。

远距离实验测试结果

根据实验结果，在距离和方向两个因素中，距离对网站指纹识别的性能影响更大。

按键时间推测

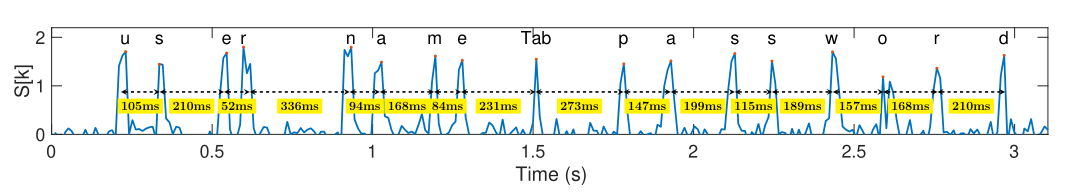

与网站指纹识别相似，GPU性能级别也可能因为按键事件改变，因此可以利用其电磁泄露，检测按键事件并得到连续按键之间的时间。下图展示了使用NVIDIA RTX 3060的系统，在键盘上正常输入“username password”字符串时，由时钟信号产生的电磁泄漏特征，可清晰地辨别出每个字符敲击的时间间隔。

电磁信号泄漏字符敲击的时间间隔

下表展示了不同型号的GPU最短可检测到按键事件的时间间隔，NVIDIA RTX 3060的时间分辨率最高，可以清晰识别30毫秒间隔的击键。

不同型号GPU按键事件检测的时间间隔

攻击范围

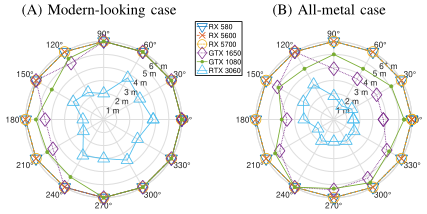

本论文针对两种类型的外壳展开分析，一种为半透明侧板电脑机箱，另一种为四面全金属的电脑机箱，最远攻击范围如下图所示。

攻击范围

本论文还测量了隔墙的攻击效果，测试是否可以从房间外采集到感兴趣的电磁辐射。分别针对石膏墙和混凝土墙进行了测试，墙壁厚度均为15厘米，天线和主机之间间隔1米，电磁辐射强度衰减如下表所示。

电磁辐射衰减程度

石膏墙最多使电磁信号强度下降1.32dB，其影响可以忽略不计，而混凝土墙最多可以降低8.64dB，可能会影响侧信道分析效果。

总结

本论文利用GPU中DVFS功能中存在的电磁侧信道漏洞，展开了网站指纹识别和按键计时攻击。简单地禁用DVFS功能会导致另一个电磁侧信道漏洞——NVIDIA的GPU在停用该功能后，信号会被调幅，观察其幅值特征仍然可以开展网站指纹攻击。

参考资料

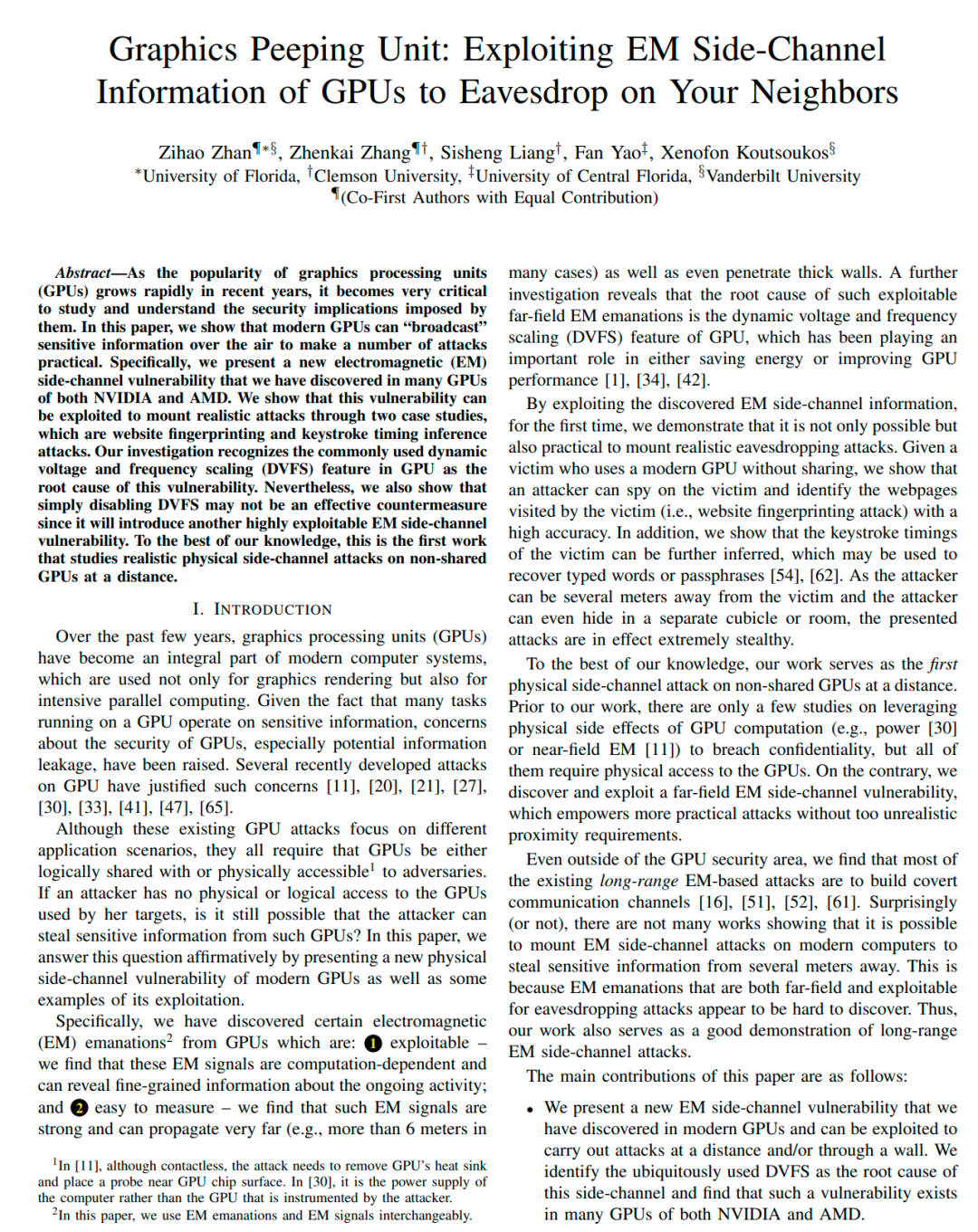

[1] Zhan Z, Zhang Z, Liang S, et al. Graphics peeping unit: Exploiting em side-channel information of gpus to eavesdrop on your neighbors[C]//2022 IEEE Symposium on Security and Privacy (SP). IEEE, 2022: 1440-1457.
