[Python从零到壹] 十八.可视化分析之Basemap地图包入门详解

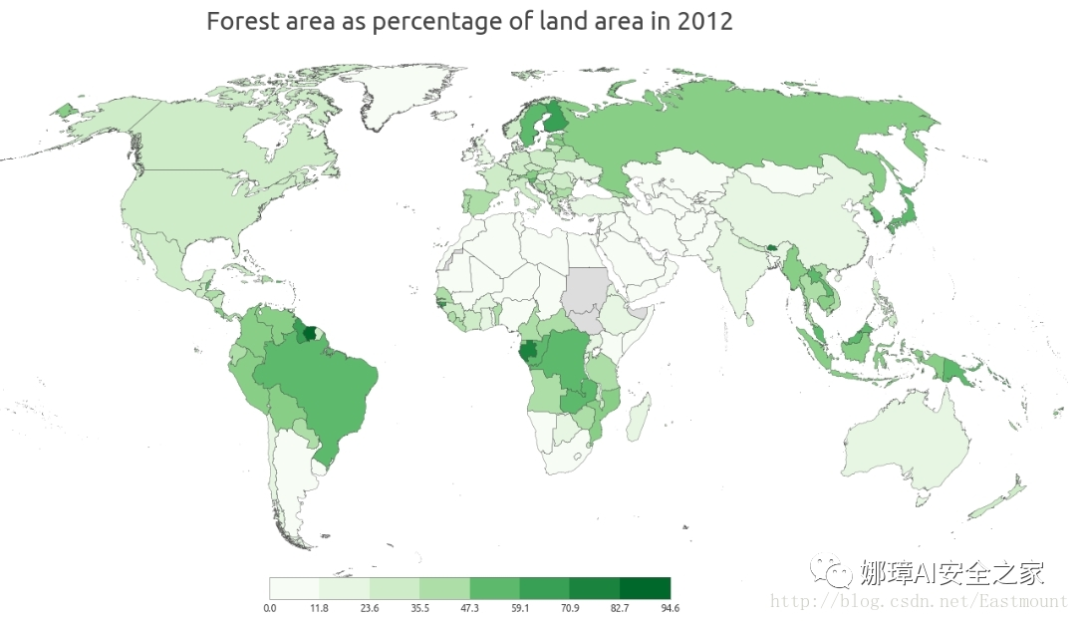

一.Basemap安装

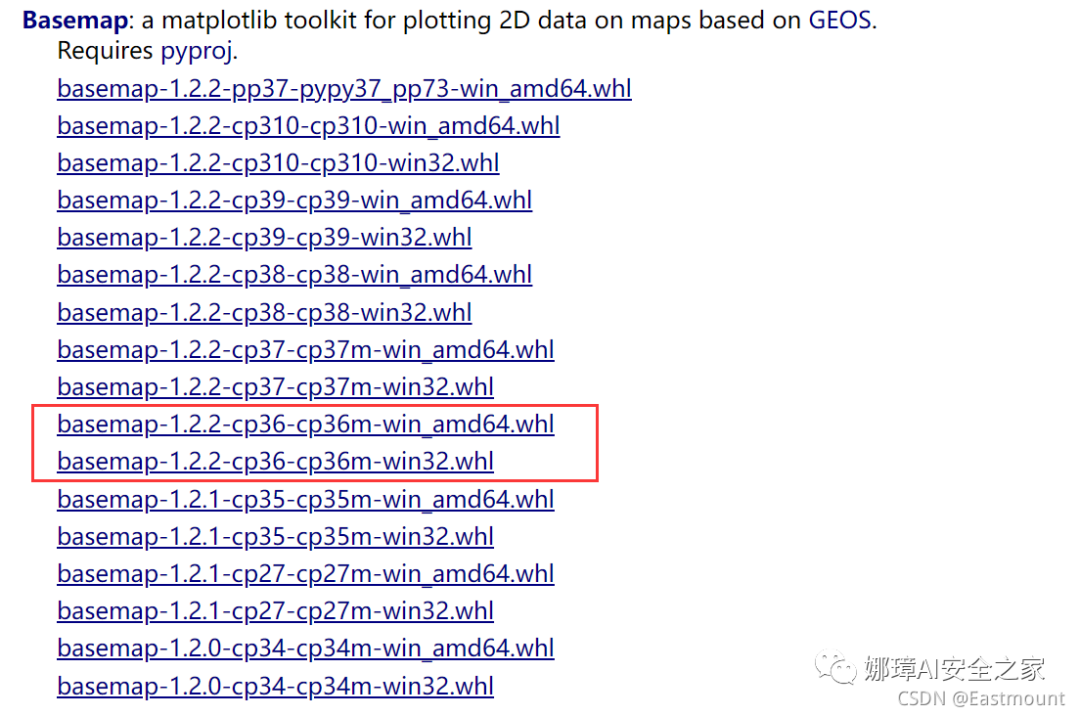

这里作者只做简单介绍，我们从非官网网站下载下面两个扩展包，cp36表示Python3.6版本，Windows下64位环境加amd64，你需要找到适合自己环境的文件。

• basemap-1.2.2-cp36-cp36m-win_amd64.whl
• pyproj-3.0.1-cp36-cp36m-win_amd64.whl

下载地址为：

• https://www.lfd.uci.edu/~gohlke/pythonlibs/

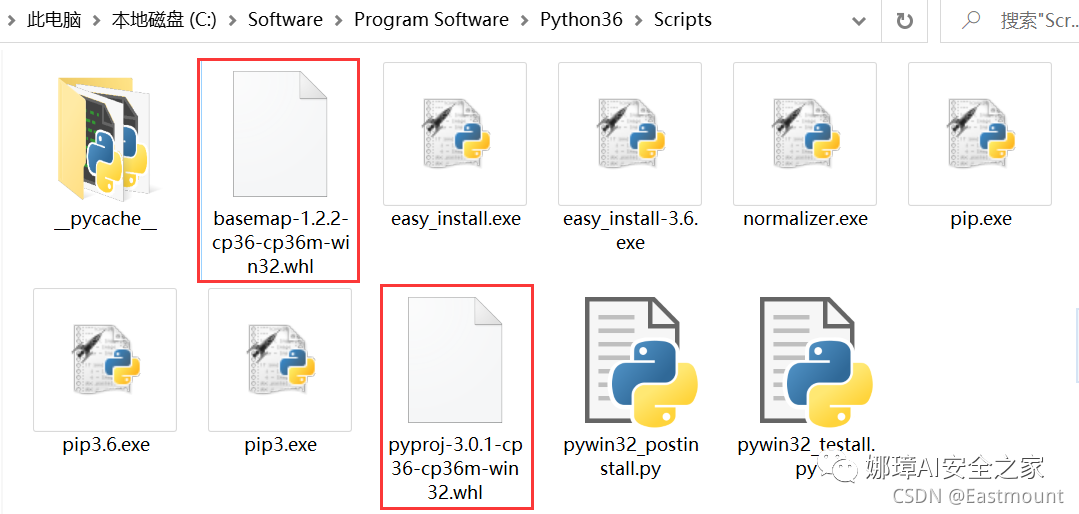

接下来使用PIP命令去到whl文件所在目录，然后分别进行安装。先安装Pyproj，再安装Basemap扩展包，命令如下：

pip install basemap-1.2.2-cp36-cp36m-win_amd64.whl

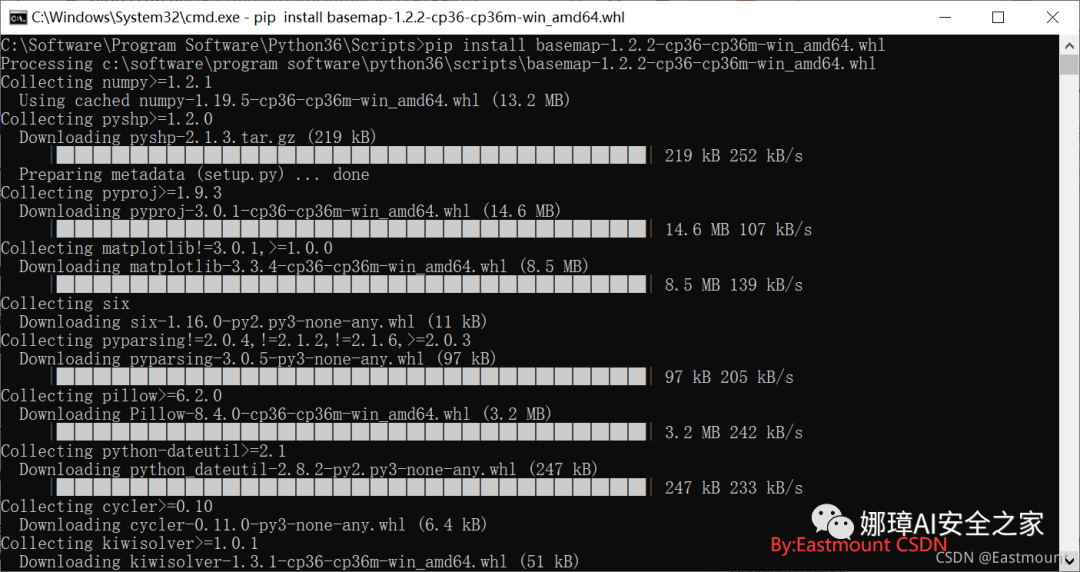

安装过程如下图所示：

Successfully installed basemap-1.2.2 cycler-0.11.0 kiwisolver-1.3.1 matplotlib-3.3.4 numpy-1.19.5 pillow-8.4.0 pyparsing-3.0.5 pyproj-3.0.1 pyshp-2.1.3 python-dateutil-2.8.2 six-1.16.0

接下来调用该扩展包，不再报错即表示安装成功。

二.地图绘制官方案例

首先作者给出官方文档的介绍以及简单案例，让读者体会下Basemap的魅力。官方网址：

• https://matplotlib.org/basemap

1.Basemap简介

Basemap工具包是Matplotlib包的子包，一个用于在Python绘制2D数据至地图的库，它提供了将坐标转化为25中不同地图投影的功能，然后调用Matplotlib扩展包绘制轮廓、图像和坐标点等。

该扩展包提供了海岸线、河流、政治边界数据集以及绘制方法。其中GEOS库在内部用于将海岸线和边界特征剪切到所需的地图投影区域。下面给出官网的翻译示例，源地址：

• https://matplotlib.org/basemap/users/geography.html

Basemap包括GSSH（现在是GSHHG）海岸线数据集以及GMT格式的河流、州和国家边界的数据集。这些数据集可以用来以不同的分辨率绘制海岸线、河流和政治边界地图。相关方法如下：

• drawcoastlines(): 绘制海岸线。
• fillcontinents(): 通过填充海岸线多边形为地图着色。
• drawcountries(): 绘制国家边界。
• drawstates(): 在北美绘制状态边界。
• drawrivers(): 绘制河流。

此外，可以将图像用作地图背景，而不是绘制海岸线和政治边界。Basemap提供了以下几个选项：

• drawlsmask(): 绘制高分辨率的海陆图像，指定陆地和海洋的颜色，数据源于GSHHS海岸线。
• bluemarble(): 绘制NASA蓝色大理石图像作为地图背景。
• shadedrelief(): 绘制阴影浮雕图像作为地图背景。
• etopo(): 绘制一张etopo浮雕图像作为地图背景。
• warpimage(): 使用abitrary图像作为地图背景，必须是全球新的，从国际日东线向东和南极以北覆盖世界。

2.案例分析

(1) 绘制海岸线、填充海洋和陆地区域

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt # 设置basemap-Lambert Conformal m = Basemap(width=12000000,height=9000000,projection='lcc',            resolution='c',lat_1=45.,lat_2=55,lat_0=50,lon_0=-107.) # 绘制海岸线m.drawcoastlines()# 在地图周围绘制边界并填充背景aqua（这个背景最终成为海洋的颜色）# 将大洲绘制在最上面m.drawmapboundary(fill_color='aqua') # 填充大陆coral颜色,并设置湖泊颜色为bluem.fillcontinents(color='coral',lake_color='blue')plt.show()

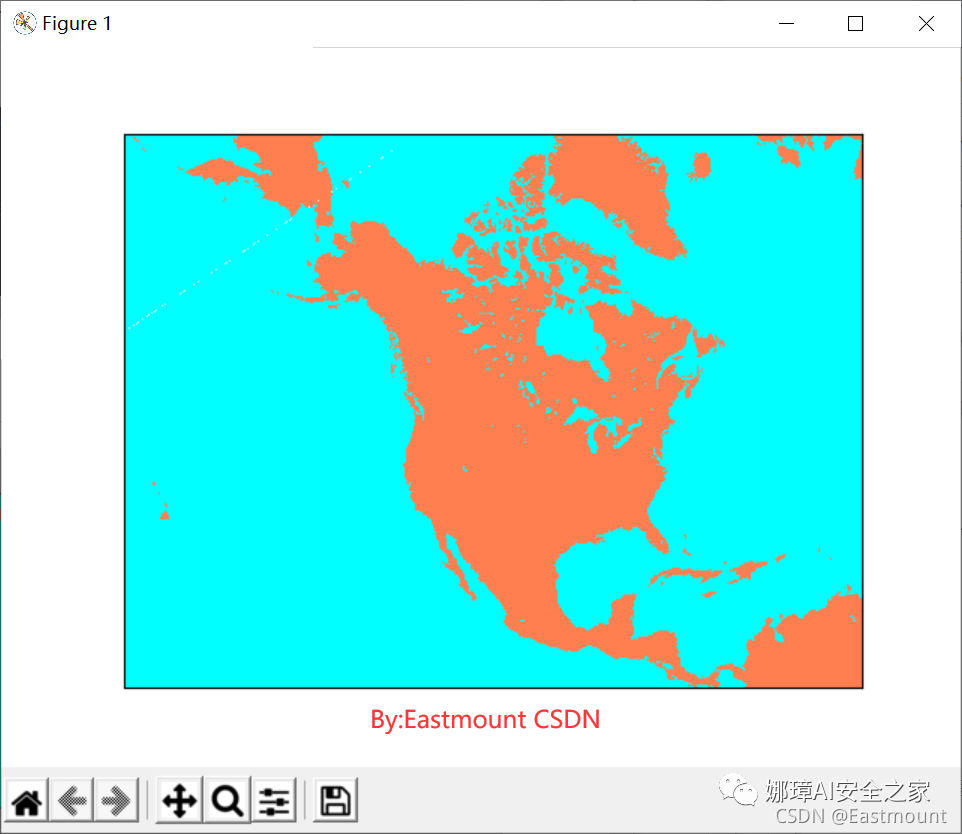

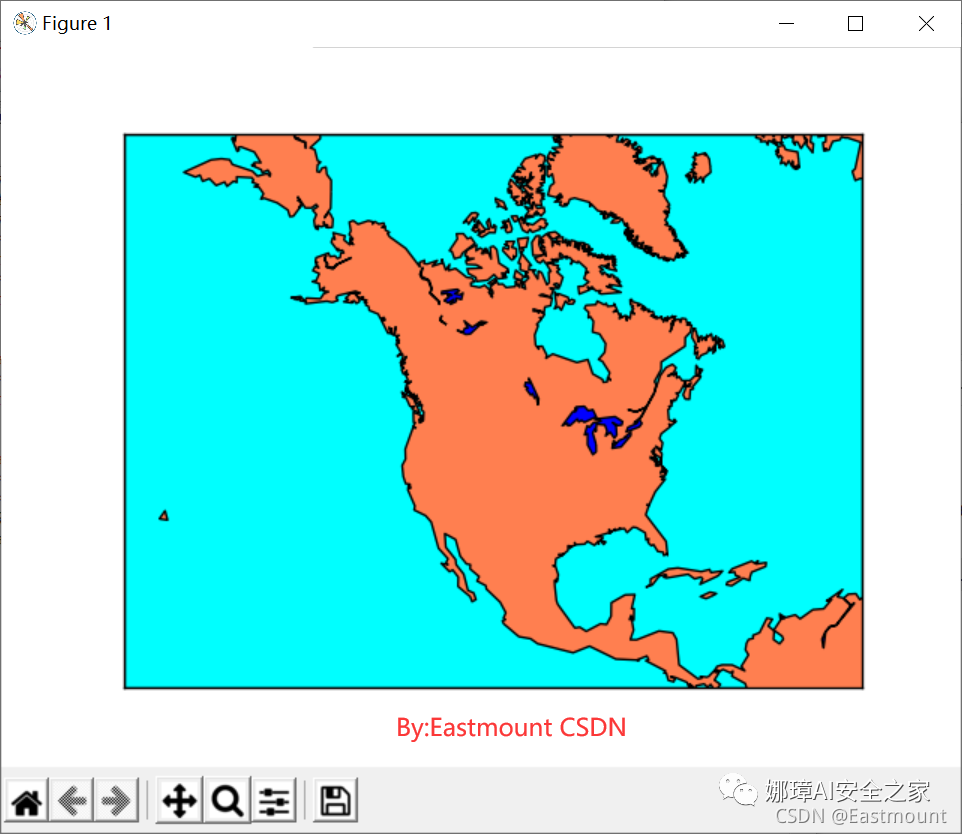

绘制图形如下所示：

(2) 绘制一幅海陆罩（land-sea mask）图像

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt # 设置basemap Lambert-Conformal # 设置分辨率参数resolution=None 跳过处理边界数据集m = Basemap(width=12000000,height=9000000,projection='lcc',            resolution=None,lat_1=45.,lat_2=55,lat_0=50,lon_0=-107.) # 为地图背景绘制海陆罩# lakes=True 意味着内陆湖和海洋颜色一致m.drawlsmask(land_color='coral',ocean_color='aqua',lakes=True)plt.show()

绘制如下图所示：

(3) 绘制美国宇航局蓝色大理石图像（the NASA Blue Marble）

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt m = Basemap(width=12000000,height=9000000,projection='lcc',            resolution=None,lat_1=45.,lat_2=55,lat_0=50,lon_0=-107.)m.bluemarble()plt.show()

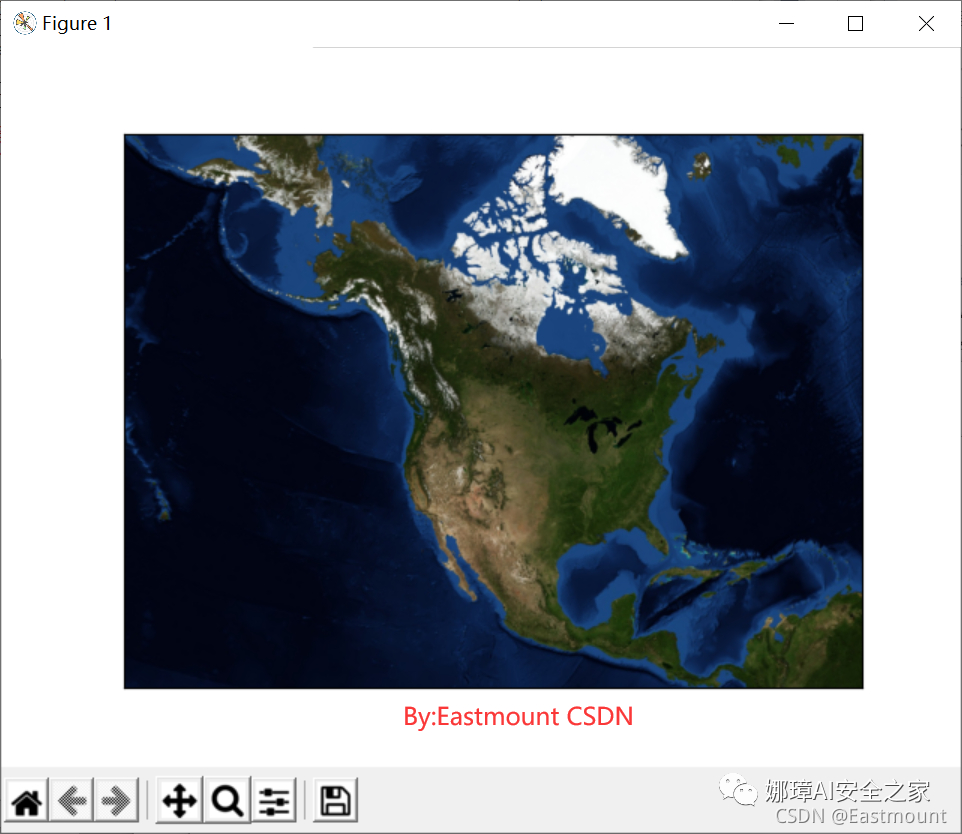

绘制如下图所示：

(4) 绘制带阴影的浮雕图像

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt m = Basemap(width=12000000,height=9000000,projection='lcc',            resolution=None,lat_1=45.,lat_2=55,lat_0=50,lon_0=-107.)m.shadedrelief()plt.show()

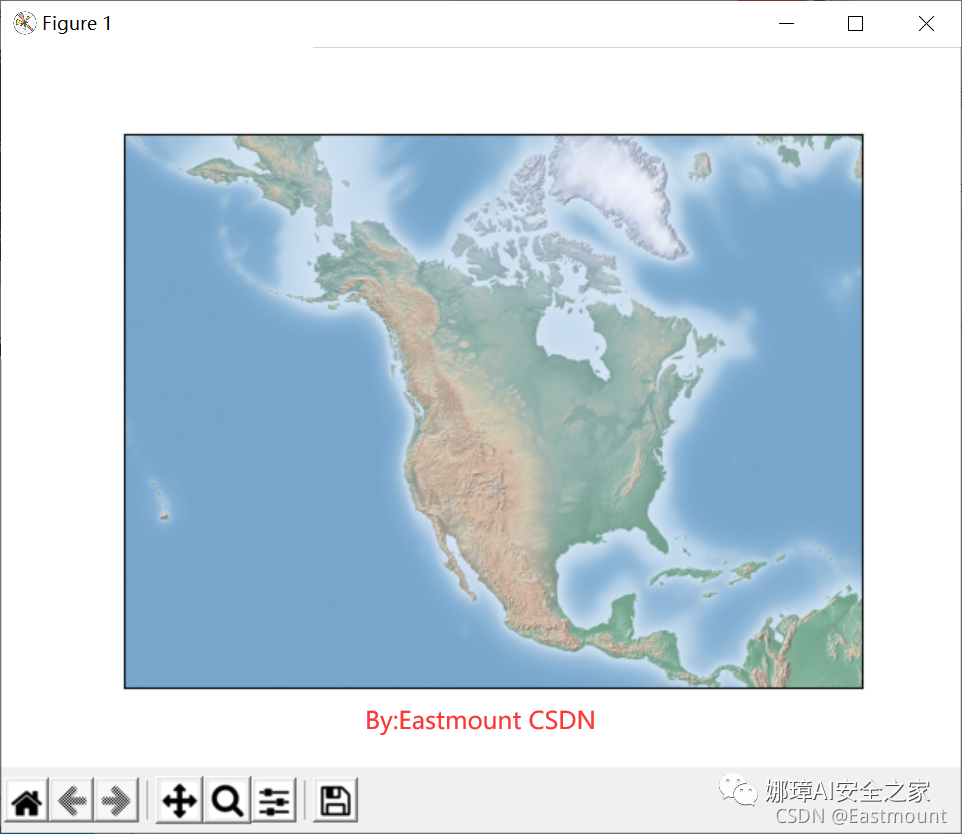

绘制如下图所示：

(5) 绘制etopo浮雕图像

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt m = Basemap(width=12000000,height=9000000,projection='lcc',            resolution=None,lat_1=45.,lat_2=55,lat_0=50,lon_0=-107.)m.etopo()plt.show()

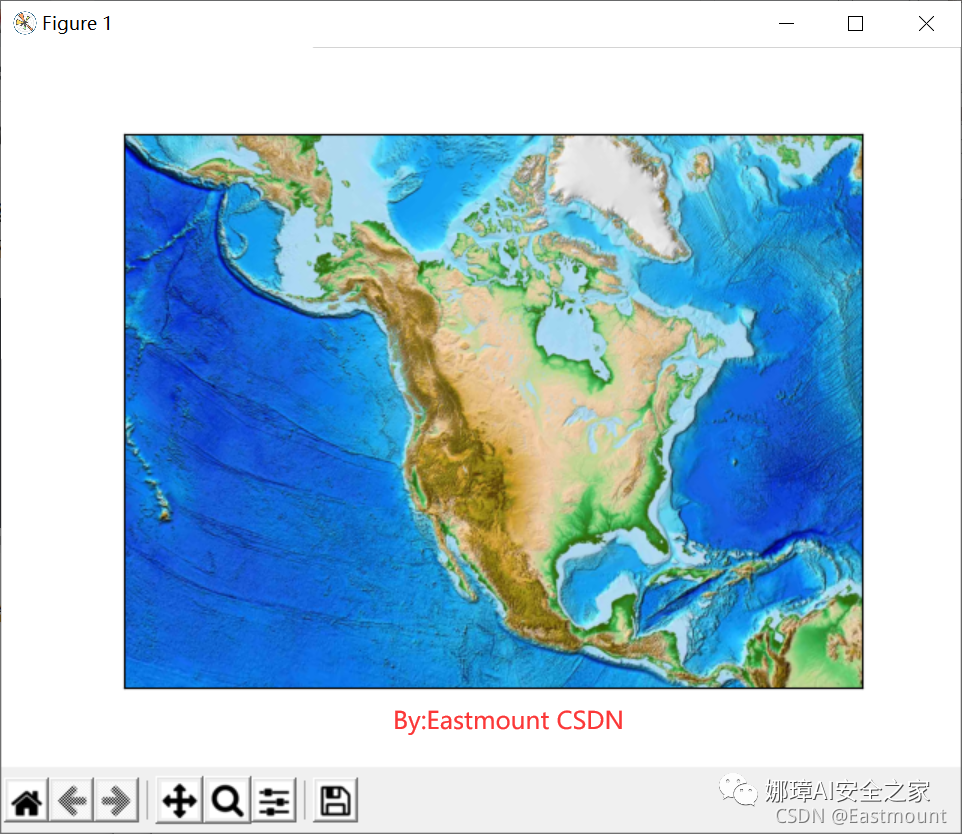

绘制如下图所示：

三.Basemap绘制地图

1.地图投影

可能读者已经发现了，Basemap扩展包是绘制地图最重要的库之一，所以作者先讲解该库函数。同时，由于作者没有找到系统的参数介绍，只能摸着石头过河学习，也希望对您有点帮助。

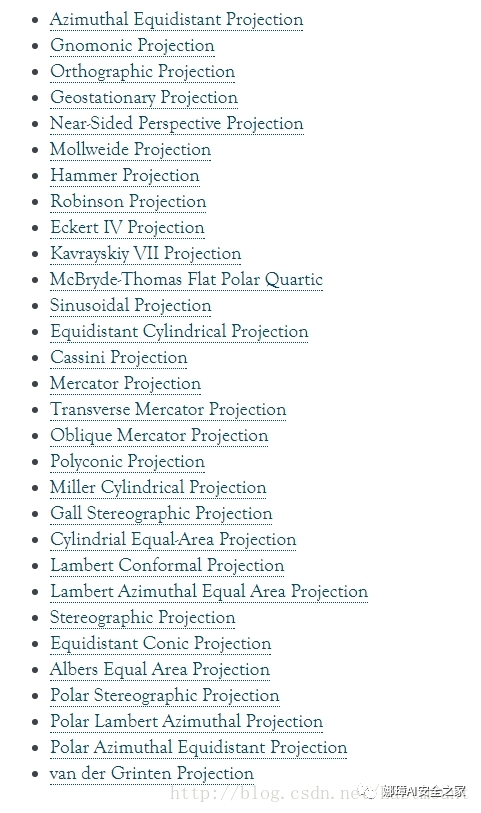

为方便呈现，需要将三维球坐标系转换为二维笛卡尔坐标系，利用地图投影（Map Projection）实现。官网给出的25种映射方式如下：

• https://matplotlib.org/basemap/users/mapsetup.html

lcc类型的核心代码如下：

m = Basemap(width=12000000,
		height=9000000,
		projection='lcc',
		resolution=None,
		lat_1=45.,
		lat_2=55,
		lat_0=50,
		lon_0=-107.)

参数介绍如下：

• width：宽度
• height：高度
• projection=‘lcc’：表示规定的投影方法，改变投影方法绘制的结果也将不同，25种方式
• resolution=None：表示跳过处理边界数据集
• lat_0=50：维度设置为50（Latitude，值为-90到90）
• lon_0=-107：经度设置为-107（ Longitude，值为-180到180）

示例代码如下：

• https://matplotlib.org/basemap/users/aeqd.html

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport numpy as npimport matplotlib.pyplot as plt width = 28000000; lon_0 = -105; lat_0 = 40m = Basemap(width=width,height=width,projection='aeqd',            lat_0=lat_0,lon_0=lon_0) # 填充背景m.drawmapboundary(fill_color='aqua')
# 绘制海岸线并填充大陆m.drawcoastlines(linewidth=0.5)m.fillcontinents(color='coral',lake_color='aqua')
# 20度经纬度，范围-80到81 -180到180m.drawparallels(np.arange(-80,81,20))m.drawmeridians(np.arange(-180,180,20))
# 在中心绘制一个黑点xpt, ypt = m(lon_0, lat_0)m.plot([xpt],[ypt],'ko')
# 绘制标题plt.title('Azimuthal Equidistant Projection')plt.show()

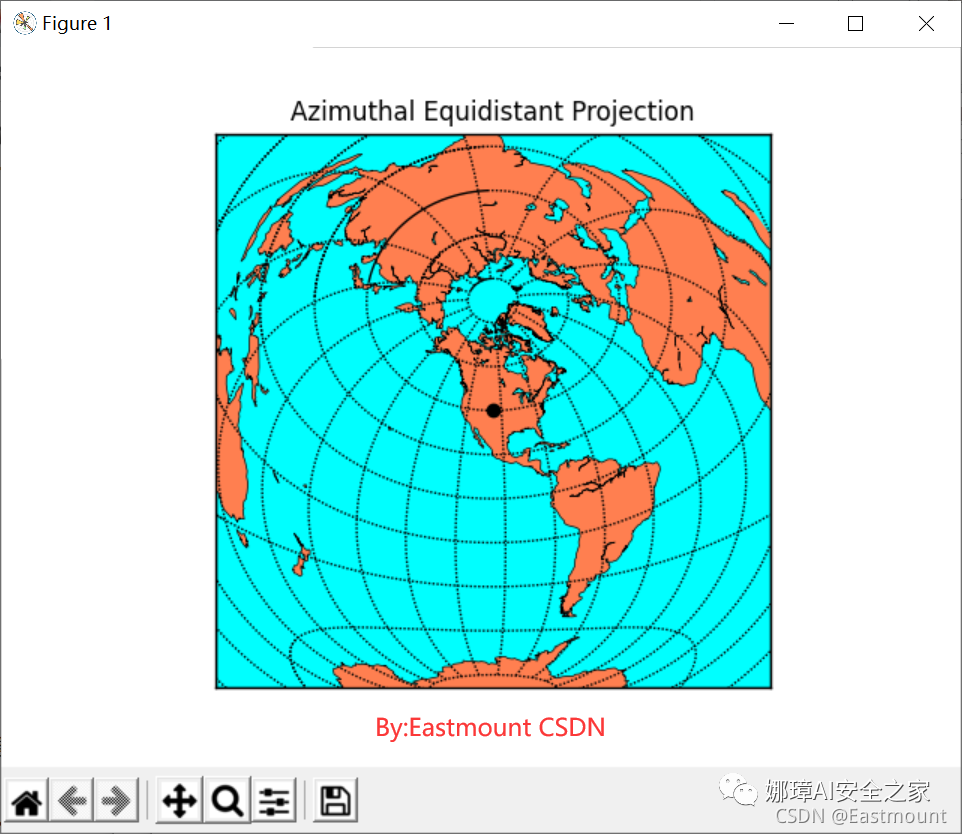

运行结果如下图所示：

merc类型的核心代码如下：

m = Basemap(projection='merc',
		llcrnrlat=-80,
		urcrnrlat=80,
		llcrnrlon=-180,
		urcrnrlon=180)

参数介绍如下：

• projection=merc’：表示规定的投影方法，墨卡托投影（Mercator Projection），广泛应用谷歌地图
• llcrnrlat=-80：所需地图域左下角的纬度（度）Latitude
• urcrnrlat=80：所需地图域的右上角的纬度（度）Latitude
• llcrnrlon=-180：所需地图域左下角的经度（度）Longitude
• urcrnrlon=180：所需地图域（度）的右上角的经度Longitude

示例：

# -*- coding: utf-8 -*-# By:Eastmount CSDNfrom mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as plt m = Basemap(projection='merc', llcrnrlat=-80, urcrnrlat=80,            llcrnrlon=-180, urcrnrlon=180)m.drawcoastlines()plt.show()

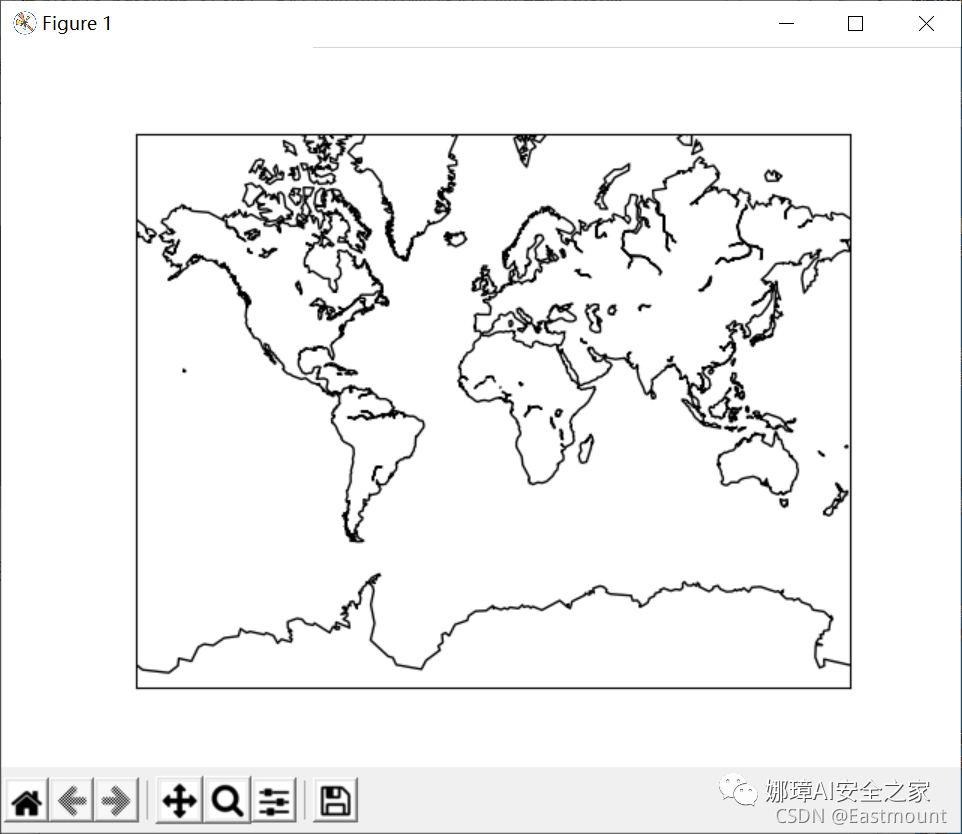

绘制图形如下所示：

同时，绘制一个城市点代码的常见两种方式如下：

# 上海经纬度 (31.23N,121.47E)x = 31.23y = 121.47xpt, ypt = m(x,y)m.scatter(xpt,ypt,s=2) x = 31.23y = 121.47xpt, ypt = m(x,y)m.plot([xpt],[ypt],'ko')

2.绘制全球主要城市地球仪

接下来我们学习vamei老师绘制全球主要城市的地球仪，其数据保存于major_city.txt文件中，内容如下：

• 城市名
• 人口名
• 维度
• 经度
• 国家

Shanghai 23019148  31.23N  121.47E  ChinaMumbai   12478447  18.96N  72.82E   IndiaKarachi  13050000  24.86N  67.01E   PakistanDelhi    16314838  28.67N  77.21E   IndiaManila   11855975  14.62N  120.97E  PhilippinesSeoul    23616000  37.56N  126.99E  Korea(South)Jakarta  28019545   6.18S  106.83E  IndonesiaTokyo    35682460  35.67N  139.77E  JapanPeking   19612368  39.91N  116.39E  China

接着调用Basemap绘制图形，代码如下：

• http://www.cnblogs.com/vamei

# -*- coding: utf-8 -*-# Written by Vamei, http://www.cnblogs.com/vamei/# Feel free to use or modify this script.from mpl_toolkits.basemap import Basemapimport matplotlib.pyplot as pltimport numpy as np #============================================# read datanames = []pops  = []lats  = []lons  = []countries = []for line in open("major_city.txt","r"):    info = line.split()    names.append(info[0])    pops.append(float(info[1]))    lat  = float(info[2][:-1])    if info[2][-1] == 'S': lat = -lat    lats.append(lat)    lon  = float(info[3][:-1])    if info[3][-1] == 'W': lon = -lon + 360.0    lons.append(lon)    country = info[4]    countries.append(country) #============================================# set up map projection with# use low resolution coastlines.map = Basemap(projection='ortho',lat_0=35,lon_0=120,resolution='l')# draw coastlines, country boundaries, fill continents.map.drawcoastlines(linewidth=0.25)map.drawcountries(linewidth=0.25)# draw the edge of the map projection region (the projection limb)map.drawmapboundary(fill_color='#689CD2')# draw lat/lon grid lines every 30 degrees.map.drawmeridians(np.arange(0,360,30))map.drawparallels(np.arange(-90,90,30))# Fill continent wit a different colormap.fillcontinents(color='#BF9E30',lake_color='#689CD2',zorder=0)# compute native map projection coordinates of lat/lon grid.x, y = map(lons, lats)max_pop = max(pops)# Plot each city in a loop.# Set some parameterssize_factor = 80.0y_offset    = 15.0rotation    = 30for i,j,k,name in zip(x,y,pops,names):    size = size_factor*k/max_pop    cs = map.scatter(i,j,s=size,marker='o',color='#FF5600')    plt.text(i,j+y_offset,name,rotation=rotation,fontsize=10) plt.title('Major Cities in Asia & Population')plt.show()

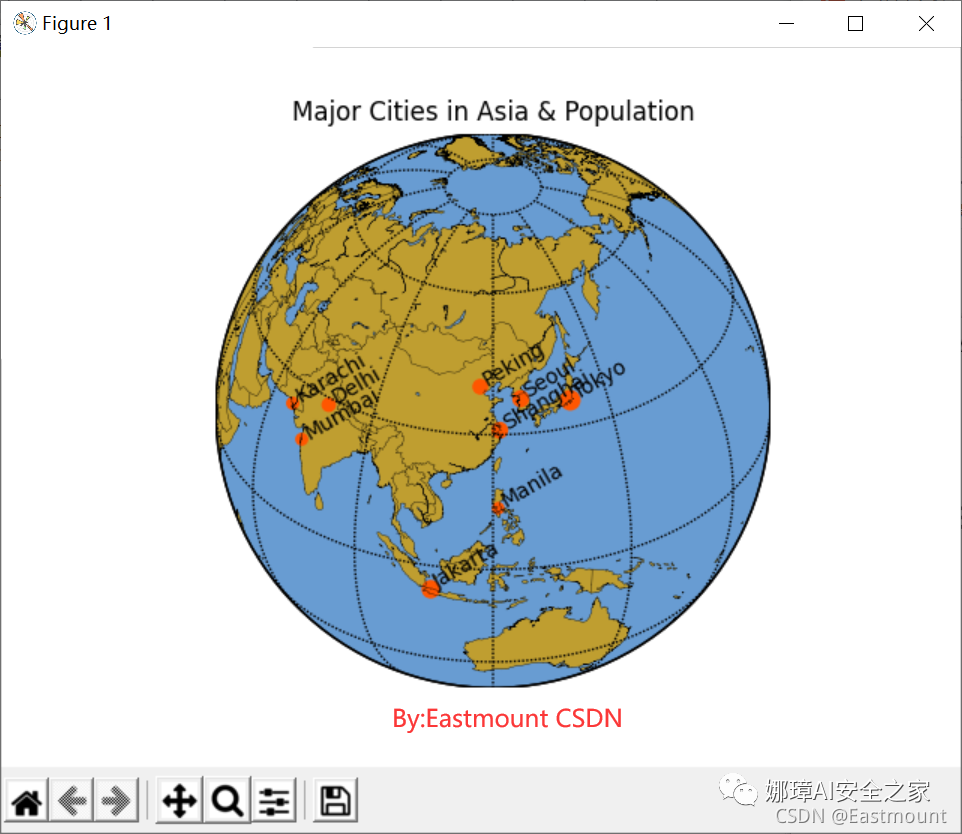

绘制图形如下图所示：

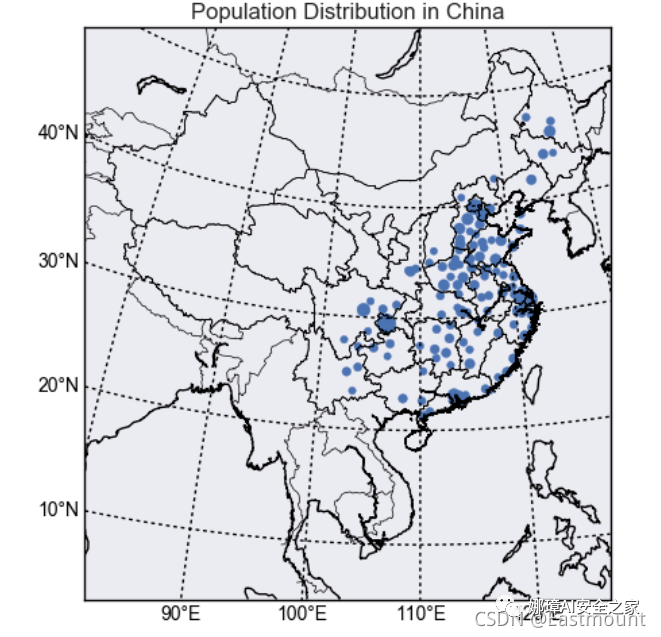

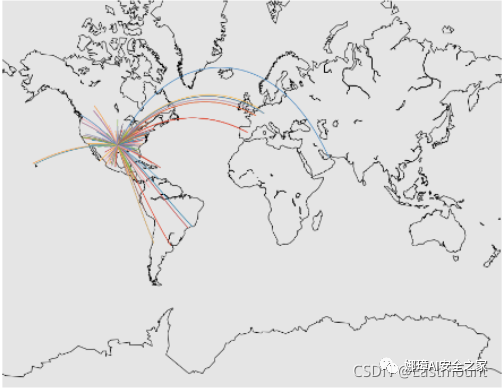

四.总结

最后给出比较好的参考资料，供自己和大家后面学习。希望文章对大家有所帮助，该篇文章主要是个安装引入，后面还将结合项目深入介绍，推荐大家尽量结合实战进行学习，比如航班预测、中国GPD区域分析等。如果存在错误或不足之处，还请海涵。
