在互联网交换中心检测反射放大 DDoS 攻击

工作来源

DIMVA 2021

工作背景

DDoS 仍然是最有效的攻击手段之一，即使是 Twitter、Netflix 等防护周密的公司也会被攻击所影响。

• 针对 GitHub 发起的 1.3Tbps 的 DDoS 攻击是利用 Memcached 反射放大攻击完成的。
• 针对 AWS 发起的 2.3Tbps 的 DDoS 攻击是利用 CLDAP 反射放大攻击完成的。

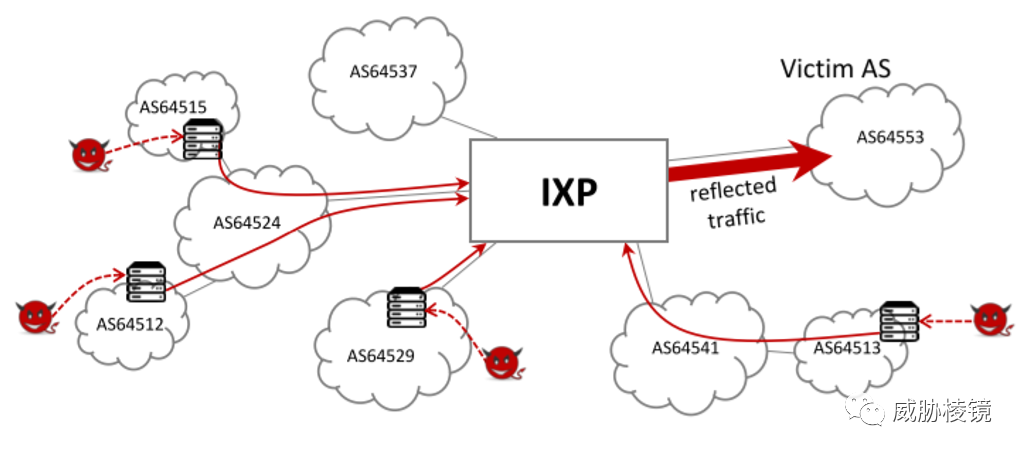

反射流量的攻击流如下所示：

IXP 是高密度对等互连中心，是不同自治系统（AS）的物理流量交换点，提供自治系统间对等互联和互联网连接服务。IXP 一般至少连接三个自治系统，一些较大的 IXP 能够连接 700 余个自治系统，所承载的流量和全球最大规模的 ISP 差不多。IXP是互联网核心基础设施，全球共有 500 多个 IXP。

但常见的 DDoS 检测服务都不是为 IXP 而设计的，而是侧重于从内侧看流量。通过大型互联网交换点（IXP）观测在野反射放大 DDoS 攻击也是一个新视角，包括攻击发生频率、来源分布、持续时间、数量、目标等。

工作设计

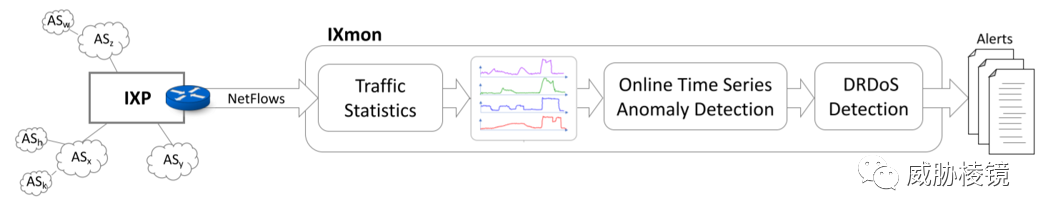

构建的系统名为 IXmon，系统架构如下所示：

针对流向特定自治系统的流量，检测反射放大DDoS攻击需要关注：① 可用于反射放大攻击的特定端口的 UDP 流量；② 流向该自治系统的流量是否快速增加；③ 异常流量是否分布在多个源自治系统。

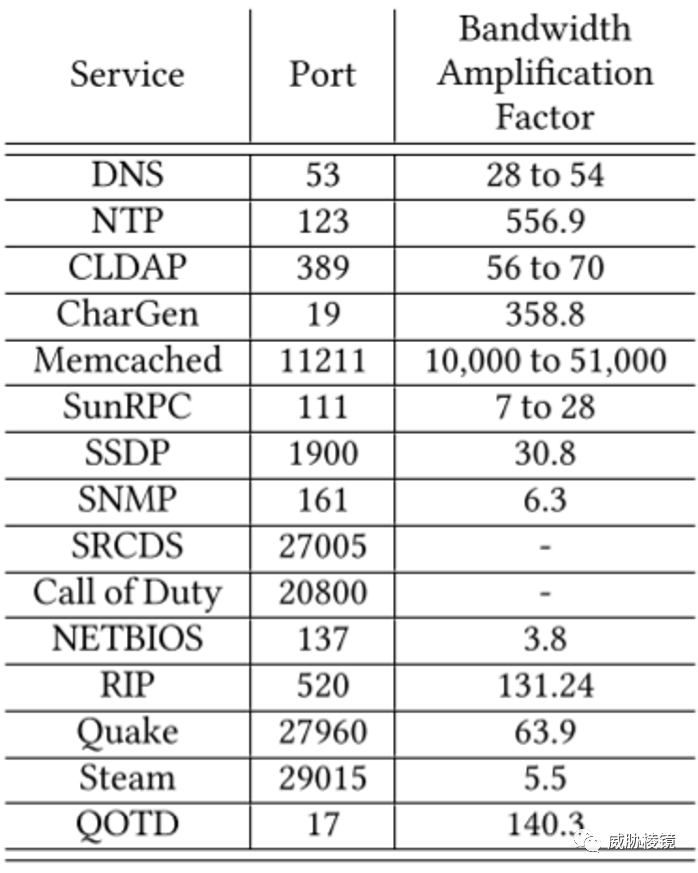

根据反射放大的特点，跟踪与反射放大服务相关的特定源端口产生的 UDP 流量：

聚合流量统计

首先需要把流经 IXP 的网络流量抽象表示出来，使用 NetFlow 也同样兼容其他表示方法。

用于描述一个网络流，packets 和 bytes 表示数据包的数量和总字节数。

研究聚焦反射放大攻击，需要过滤只保留特定源端口的UDP流量用于分析。

在固定的时间间隔 ∆t（默认为一分钟），使用 RouteViews 数据为 IP 地址映射自治系统（AS）可得到：

在特定的时间间隔 ∆t，聚合相同源端口和目的 ASN 的所有流，计算字节总数：

尽管在公式中没有体现，但实际上会跟踪每个源ASN对流量的贡献。

时序异常检测

使用指数加权移动平均值和方差组成的时间序列模型：

Incremental calculation of weighted mean and variance, 2009. https://fanf2.user.srcf.net/hermes/doc/antiforgery/stats.pdf.

计算异常值 δk(t) 描述流量 bk(t) 偏离移动平均线的程度，δk(t) 越大，当前流量与预期的偏差越大。

异常的阈值设置为默认0.5，超过即为异常。

注：检测到异常时模型更新即停止，直到流量回到正常水平再继续更新，只在正常流量情况下更新平均值和标准差，这样的方式也能够帮助确定异常流量的起止时间。

攻击检测

为了评估真实的攻击，额外指定流量不能低于 5Mbps且异常流量分布在不同的源自治系统（Volume Entropy 的默认阈值为 0.4，计算方式可见原文，不加以赘述）。

在野攻击分析

基于 FastNetMon 用 C++ 编写了 IXmon 的流解析和聚合模块，用 Python 开发了时序异常检测和反射放大 DDoS 攻击检测模块。

FastNetMon

https://github.com/pavel-odintsov/fastnetmon

工作准备

在 Southern Crossroads（SoX / AS 10490）上部署 IXmon，该节点为美国东南部的 20 多个研究和教育网络联网服务。根据 CAIDA 的 AS-to-AS 关系公开数据，SoX 与其他 9 个大型自治系统相连，并且关联 5 个上游服务提供商。

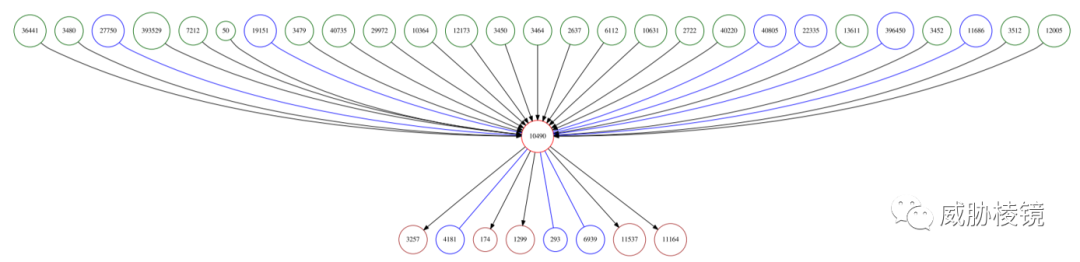

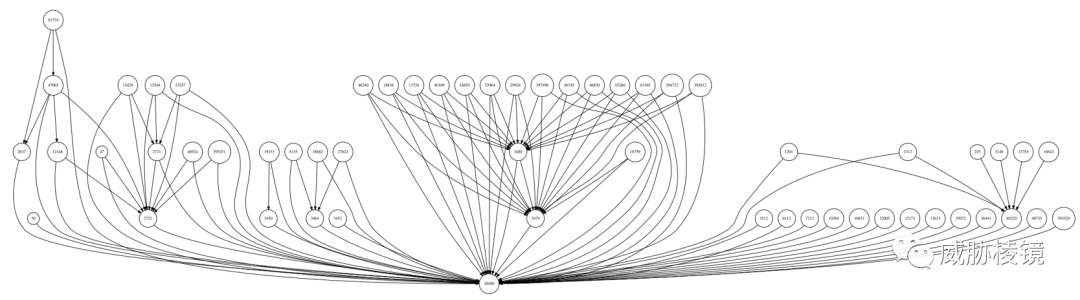

SoX 还为各种小型自治系统提供上游服务：

在 2018 年 4 月到 2020 年 4 月间，一共收集了 634 天流量信息，所有流量中与 5212 个不同的自治系统有关。

工作评估

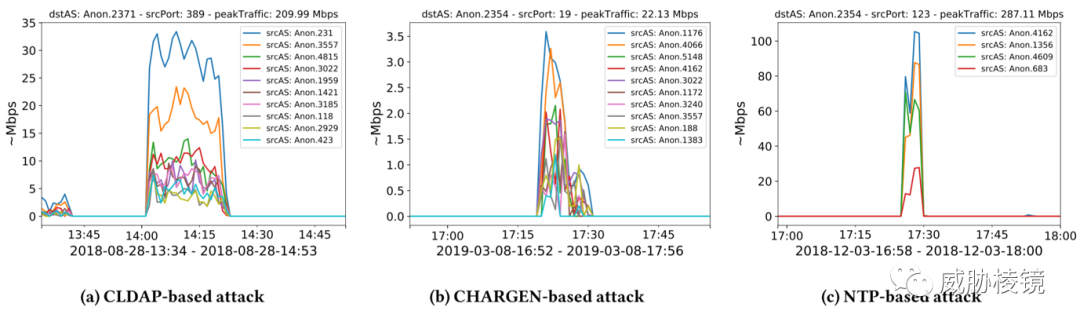

IXmon 检测的三种反射放大 DDoS 攻击的快照如下所示。例如（a）所示，通过源端口 389 发送到 Anon.2371 的反射放大攻击峰值流量达到了 210Mbps。攻击前后这些自治系统都几乎没有流量往来，突然间产生大量流量是很异常的。

流量与持续时间

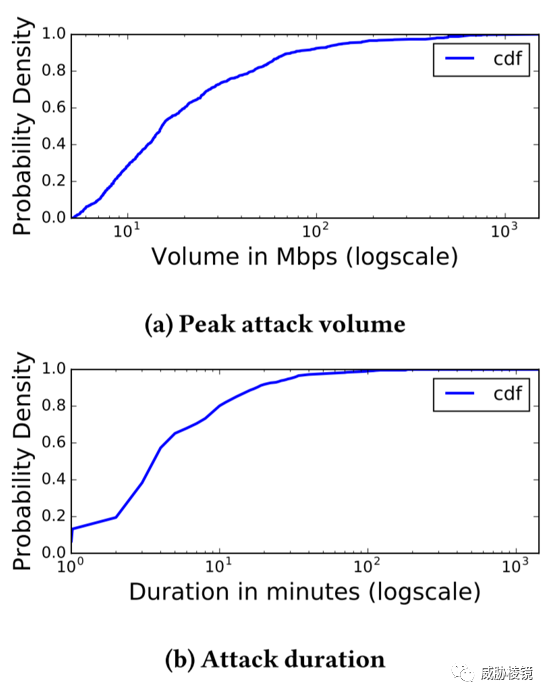

在野反射放大 DDoS 攻击的总体分布和特征没有公开的数据分析。在部署的两年内，IXmon 一共检测到 987 次攻击。大概 80% 的攻击持续时间小于 10 分钟，峰值流量中位数低于 20Mbps，只有 8% 的攻击峰值会超过 100Mbps，极少数超过 1Gbps（观测到的最大攻击峰值为 1.5Gbps）。

滥用服务

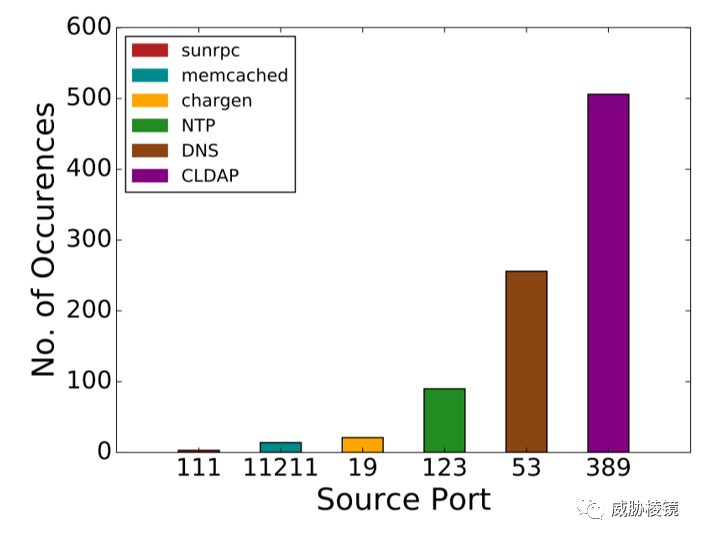

源端口的分布如下所示。CLDAP（389 端口）似乎是反射放大攻击最常滥用的服务，其次是 DNS（53 端口）和 NTP（123 端口）。

每个端口峰值流量分布如下所示（红线表示中位数，红色方块表示平均数），有一些基于 CLDAP 服务的攻击峰值超过了 1Gbps。

多向量攻击

通过攻击时间窗口重合归并发现多向量攻击。在 987 次攻击中，有 36 次攻击者动用了多向量，最多涉及 4 个服务。如下所示，攻击者同时利用了 NTP（端口 123）和 CLDAP（端口 389）来攻击 ASAnon.2354。

反射源分布

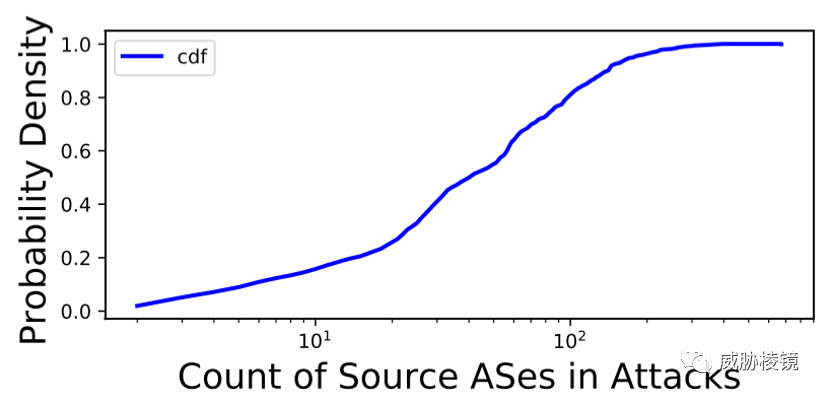

每次攻击来源自治系统的数量分布如下所示。中位数为 40，至少有一半的攻击都分布在许多不同的网络中。

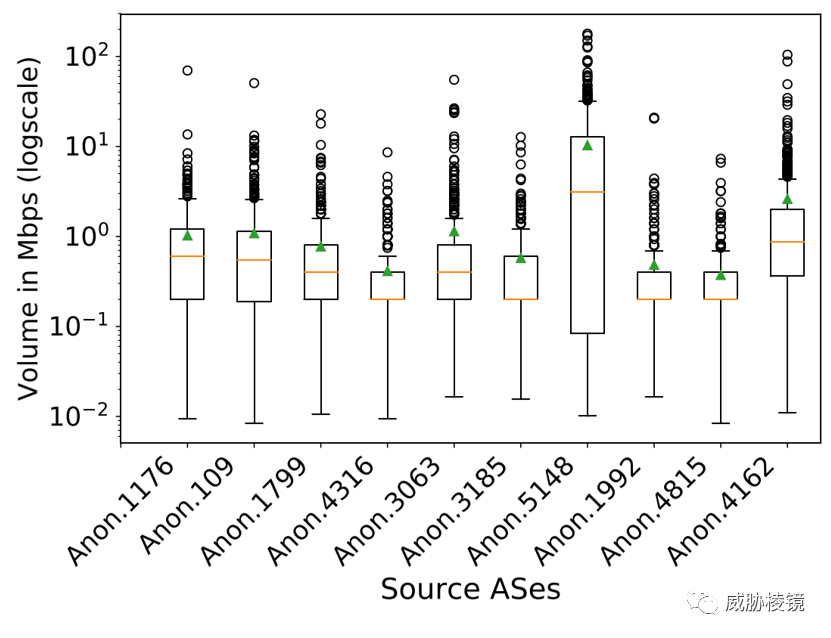

如下所示，是 TOP 10 源自治系统贡献攻击流量的分布。来源于每个自治系统的峰值流量中位数相对有限，通常约为 1Mbps 左右。

下图显示了地理位置分布，由于观测位置所以目的自治系统都集中在美国东南部。

攻击缓解

主要分析运营商是否通过操作 BGP 来进行攻击缓解。主要的缓解措施如下所示：

• 黑洞：将所有流向受害自治系统的流量（合法流量与恶意流量）重定向到“黑洞”，最常用于黑洞的下一跳 IP 是 192.0.2.1。
• 流量重路由：所有流向受害自治系统的流量重定向到第三方服务，如 DDoS 流量清洗中心，第三方服务提供商再将合法流量转发回来。第三方服务提供商需要临时通过发布 BGP 公告获取受害者目标 IP 前缀的所有权，本质上是许可的 BGP 劫持。

利用来自 RouteViews 的路由信息，在攻击发生前后对受害者相关的 BGP 公告进行分析。

• 黑洞：检查下一条为 192.0.2.1 和社区值设置为 666 的 BGP 更新。
• 流量重路由：检查在 BGP 更新中的网络所有权变更（使用 PyBGPStream）。

最终发现在 3 次攻击期间存在 56 个 BGP 公告，将流量重定向到已知的流量清洗服务提供商。这些缓解措施都与针对 AS Anon.2354 的攻击有关，流量被重新路由到 AS Anon.1890。

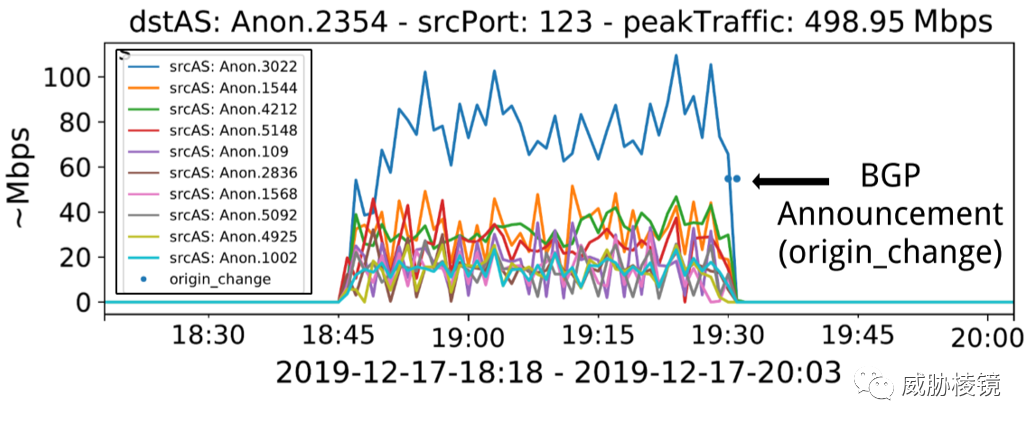

如下显示了一个反射放大攻击的示例，攻击持续了大约 45 分钟后被重路由到清洗中心。

使用缓解措施的比例之低令人惊讶，目前似乎只对长时间的攻击进行缓解。可能是目前的 DDoS 攻击在造成明显的服务中断时才会开始执行缓解措施，但降低检测延迟可能会有很大帮助。

目前的黑洞缓解措施是一种粗放的策略，会将所有的合法流量都清洗掉。而依赖 IXP 与 ISP 配合可以使黑洞缓解措施更加精细，将特定自治系统封禁。

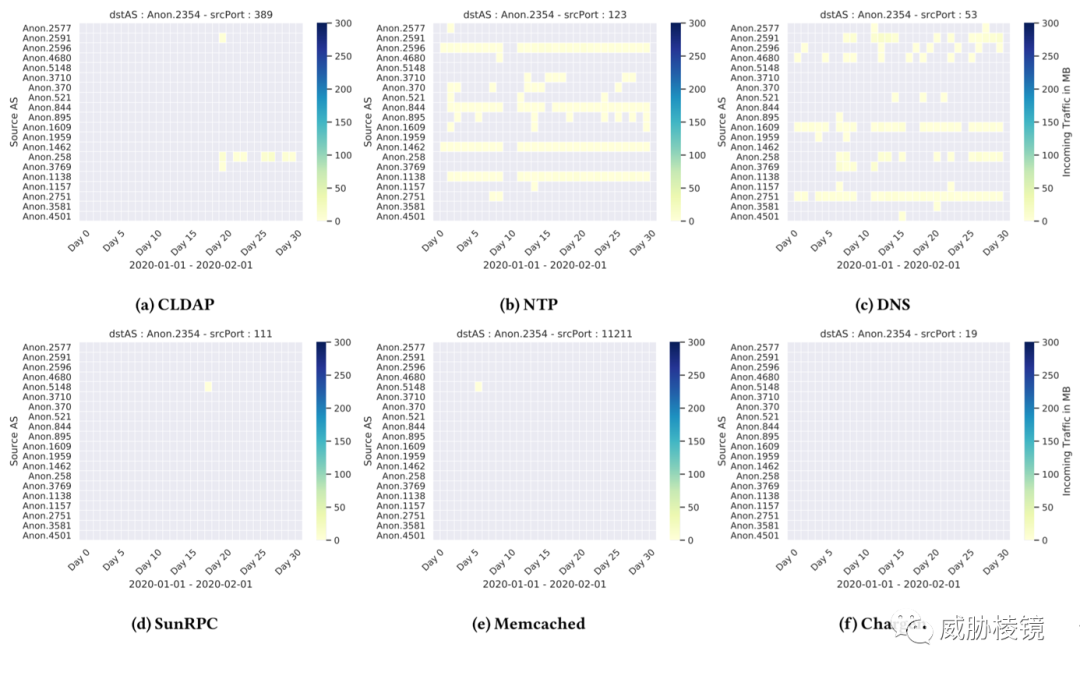

误伤被封禁的非反射放大攻击流量如下所示，就是受到缓解策略影响的“附加损失”。CLDAP、SunRPC、Memcached 和 Chargen 一般很少跨自治系统，完全阻止影响很小。但对 NTP 和 DNS 来说，影响就比较大了。只针对特定自治系统进行处理，可以控制影响范围。

工作思考

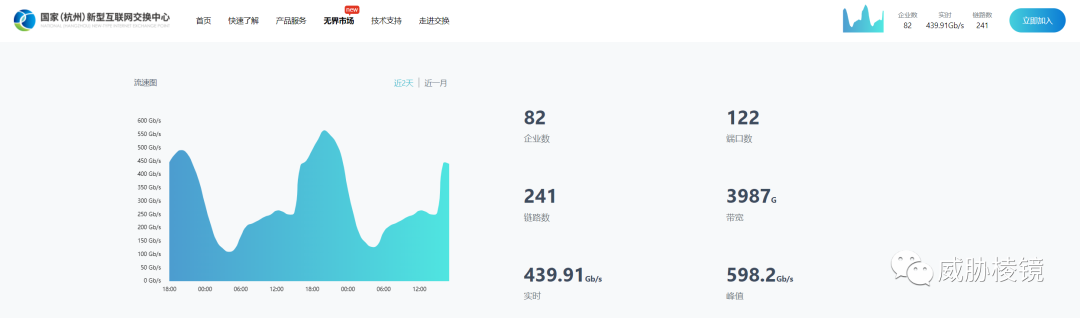

IXP 在国内来说可能相对陌生一些，但实际上已经变成了互联网中极其重要的基础设施。一直以来，我国主要依靠骨干直联点与传统交换中心（Network Access Point, NAP）交换骨干互联单位网间流量。工信部于 2012 年确定了包括骨干直联、交换中心在内的“全方位、立体化”的网间互联目标架构。2019 年我国首个国家新型互联网交换中心（Internet Exchange Point, IXP）试点于乌镇正式揭牌，而国家（杭州）新型互联网交换中心的运营主体——浙江省新型互联网交换中心有限责任公司于 2020 年 6 月正式成立。

这篇工作是一个检测和测量分析相结合的工作，我个人总是偏爱站在更大的视角下来看威胁的文章，这样能让我们跳出个人固化的认知，有更能让我们了解威胁实际的模样。反射放大 DDoS 攻击的相关文章近年来也比较多，这个工作中的代码已经开源提供了，感兴趣的可以学习一下。

IXmon

https://github.com/perdisci/IXmon
