联邦学习开源框架FATE-Flow 源码分析
一. FATE整体架构
FATE是首个工业级的开源联邦学习框架，据中国信通院数据显示，55%的国内隐私计算产品是基于或参考了开源项目，其中以FATE开源项目为主。FATE实现了基于同态加密和安全多方计算的安全协议。FATE支持横纵向联邦学习场景，包含了多种联邦学习算法，包括逻辑回归、secure boost、深度学习等。FATE提供了联邦学习全流程的解决方案，具备开箱即用的特点。FATE整体架构和基本流程如下图1、2所示，本篇文章将主要介绍联邦学习任务调度的核心：FATE-Flow。

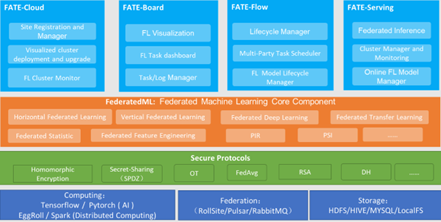

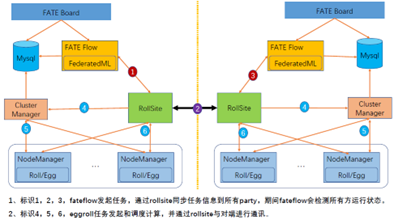

图1：FATE整体架构
图2：FATE流程
二. FATE-Flow架构
FATE-Flow提供了端到端的联邦学习任务流水线管理模块，架构如图3所示。

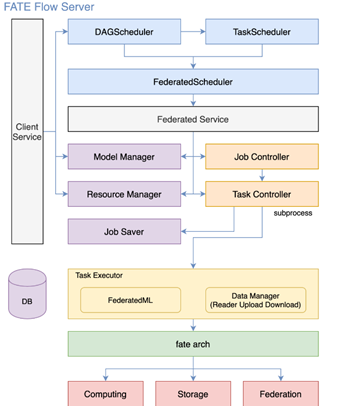

图3：FATE-Flow流程
在FATE-Flow中，由如下几个关键模块：
- DAG：定义了流水线，使用JSON格式的DSL来定义DAG。
- DSL Parser：是调度的核心，通过 DSL parser 解析到上下游关系及依赖。
- Job Scheduler：一个DAG作为一个Job，而DAG中的节点称为Task，一个Job由若干Task组成。
- Task Controller：最小的调度单位，FATE-Flow将Task的执行独立为隔离的进程。
- Data Manager：用作数据的上传、下载等。
- Resource Manager: 负责计算整个Job需要的资源的大小，返回资源申请状态等。只有多方资源申请成功，才会向各方发送start job指令。
提交一个Job的流程如下：Job首先提交到Queue中，JobScheduler解析DAG加入到Task Queue中，调度 Executor执行，同时这个任务会分发到联邦学习的各个参与方。在任务执行中会收集参与方状态，进行下一步的调度。Task stat记录Task的状态信息，例如启动时间、运行状态、结束时间、超时时间等。如果Task运行时间超过默认超时时间、异常终止或者正常运行，则启动shutdown，结束进程，清理任务，同步到所有联邦参与方，保证任务的一致性。
三. 源码分析
FATE-Flow后端使用的是Flask，Flask是一个轻量级的python web框架，FATE-Flow server的程序入口是在python/fate_flow/fate_flow_server.py。如图4所示，通过源码分析，我们发现启动了两个server：9380端口的http server 和9360端口的grpc server。http接口用作自身api的调用，而grpc 则用作参与方间函数调用。
图4：Flask启动http server
熟悉Flask的朋友都知道，Flask使用蓝图来组装不同的组件，在Fate-Flow server中同样如此。在apps目录下构成了后端程序的基本组件，其中主要包含：
- checkpoint_app: 数据/模型更新
- component_app.py：获取组件详情，验证组件参数
- data_access_app.py：数据上传及下载
- info_app.py：获取mysql、fateboard、eggroll版本信息
- job_app.py：核心，提供job、task、查询等接口
- table_app.py：数据表的操作，通过mysql导入数据也是在这里完成的
- tracking_app.py：获取组件的状态，包括获得组件的输出也是在这里完成的
- version_app.py：显示FATE相关版本信息，其中docker-compose部署healthy检查就是通过此接口。
- log_app.py：负责log相关接口，解决了之前版本中fateboard无法获取部分log的bug
- permission_app.py：权限控制相关接口
- model_app.py：模型下载、部署，用作在线推理
3.1
轮询检测与调度
如图5所示，Detector每5s执行一次，负责检测运行中、结束的Job、Task、资源等；而DAGScheduler每2s执行一次，依次调度waiting、running、ready、rerun状态的Job，更新结束 Job的状态。

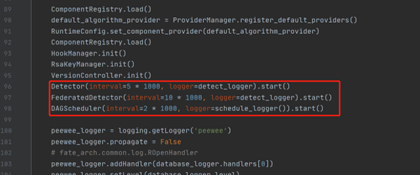

图5：两个轮询方法
3.2
从提交Job分析源码
job_app接收请求
用户通过flow client cli提交任务，其实是向FATE-Flow server的9380端口发送http请求，在job_app中接受请求后，调用DAGScheduler.submit。
DAGScheduler提交Job

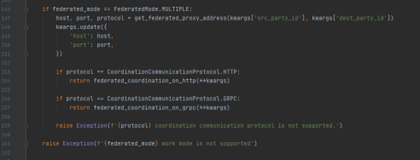

如图6所示，DAGScheduler的submit方法生成Job id，进行Job相关配置，调用FederatedScheuler.create_job方法通知各方创建Job。这一步实际上是调用了federated_command 方法，通过grpc向各参与方发送rpc或http请求。initiator为每一方、每一个task初始化，并记录在数据库中（见t_tack表）。如果均未出错，则将Job的状态设置为WAITING。
图6：发送http或rpc请求各方创建Job

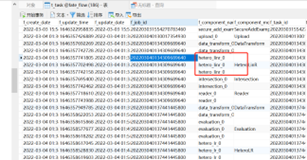

图7：initiator记录Task信息
DAGScheduler调度waiting的Job
在2.1 节中我们提到过，DAGScheduler每2s一次调度Job。对于waiting状态的Job，DAGScheduler首先检查Job的状态是否被取消，然后尝试在各方申请资源，如果资源申请成功则调用start_job开始Job，向各个参与方发送开始Job的请求。各个参与方在收到请求后，将Job状态改为RUNNING。

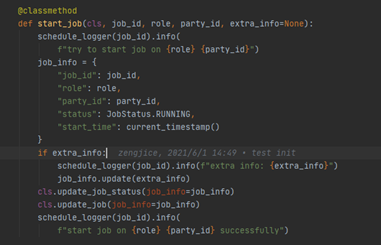

图8：各参与方开始Job
DAGScheduler调度running的Job
对于running状态的Job，实际调用的是TaskScheduler.schedule方法，在该方法中，获取所有Task，并将Task的状态同步。对于WAITTING状态的Task，调用start_task方法开启Task。initiator 向各方发送start task的rpc请求。
图9：向各方发送start_task请求
TaskController执行Task
在收到start_task的rpc请求后，各方调用TaskController的start_task方法，对于eggroll引擎来说，实际上是启动python子进程。

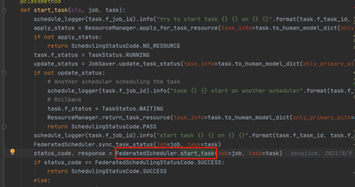

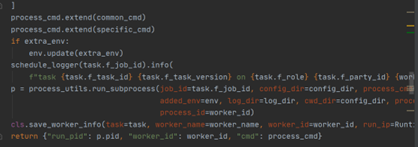

图10：启动python子进程
计算Task、Job状态
在完成Task后会计算各参与方的状态，如图11所示，分为以下几种情况：全部都是waiting状态、存在interrupt状态、存在running状态、waiting和success状态、全部都是end状态。

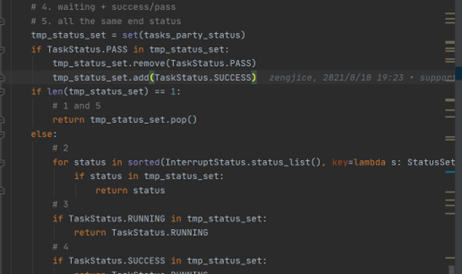

图11：状态计算
四. 结语
如果说FederatedML是大脑，那么FATE-Flow就是骨架。FATE-Flow从整个任务生命周期的管理，到上层对外暴露API结构，在整个联邦学习中起着举足轻重的作用。无论是各个厂商在开发自家的隐私计算平台，还是个人用户使用命令行工具，其实都是在与FATE-Flow server打交道。在最新的1.9版本中，FATE-Flow也增加了新的功能：例如授权认证、负载均衡等。由于篇幅所限，本文仅从Job提交的角度来分析FATE-Flow的流程，感兴趣的同学也可阅读相关源码。
