几年前，想写一个关于ACPI协议的系列文章，并归档在，但由于各种原因(最主要的原因是没有合适的笔记本)断更了。

断更的这些年，我对驱动/ACPI/Bios有了更多的理解；又逢微软/Intel助攻。2020年微软泄露了部分WinXP源码(>75%)， Intel泄露了KabyLake设计文档；最重要的，这个月淘宝帮我克服了最大的写作障碍----我买到了二手的dynabook笔记本。

鉴于以上原因，我打算重开一个新的系列，在不泄密的前提下，以键盘输入为例，介绍从应用层到驱动层，再到Bios，最后到MCU的处理流程。用生产者/消费者模型来看，就是应用层通过什么途径，才能消费由键盘生产的按键。如果有时间，我也会尝试补全>系列。

文本编辑器/文本编辑框是应用层常见的键盘处理程序。微软泄露的WinXP源码下有文本编辑器Notepad的实现：

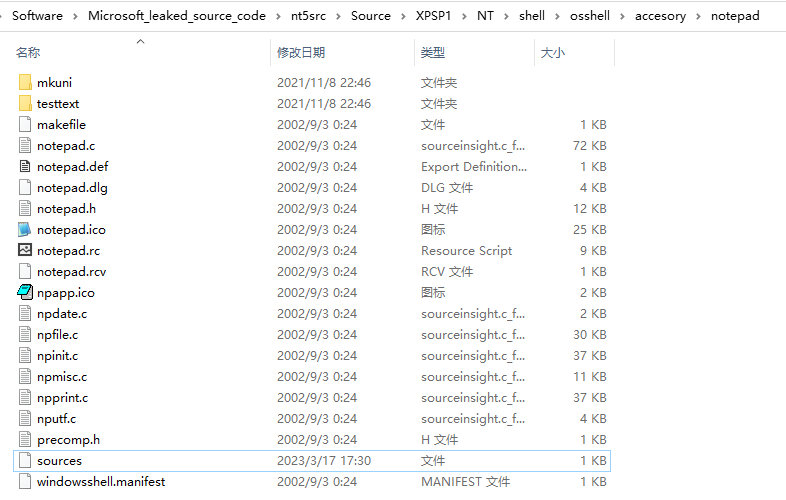

Microsoft_leaked_source_codet5src\Source\XPSP1\NT\shell\osshell\accesoryotepad

(notepad源码结构)

实现一个文本编辑器并不复杂，微软又(被迫)提供了Sample，因此我就不重复造轮子了。本文从调试器的角度观察Notepad.exe如何消费(使用)键盘按键。

1.Notepad接收按键消息/WM_CHAR

首先评估一下调试Notepad.exe的难易程度(虽然有源码，我还是装作没有)：Windows窗体程序，在我可以折腾的范围。

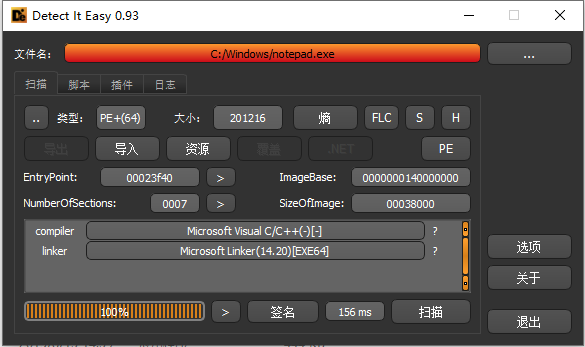

查壳，无壳且看着像是C++编译器生成

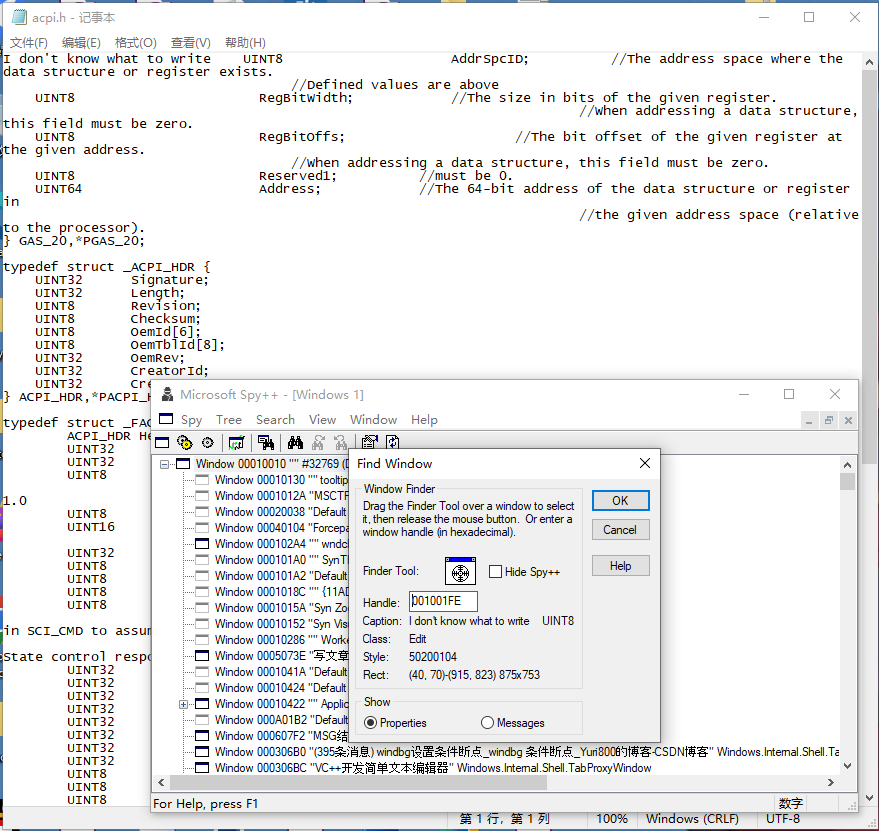

(Spy++查看窗体，Notepad.exe属于标准的Windows窗口程序，如果遇到C#窗体，我直接放弃了)

既然(猜测)Notepad.exe是标准的窗口程序，那它一定按窗口程序的模板(如下)处理窗口消息，WM_CHAR等按键消息的处理亦包含其中:

    //窗口消息循环模板    while (GetMessage((LPMSG)&msg, (HWND)NULL, 0, 0))    {        if (TranslateAccelerator(hwndNP, hAccel, (LPMSG)&msg) == 0)        {           TranslateMessage ((LPMSG)&msg);           DispatchMessage ((LPMSG)&msg);        }    }

在跟踪按键消息的消费者WM_CHAR的行为前，先要从茫茫众消息(窗体消息中有大量的鼠标移动的消息干扰分析)中筛选出WM_CHAR，思路如下:

① 搜索并定位GetMessage API；

② 分析GetMessage返回的消息，筛选出WM_CHAR消息。

下文分步实现上述思路：

搜索并定位GetMessage API

先用IDA查找并定位Notepad.exe调用GetMessage API的位置，再用windbg下断点：

(根据IDA分析,Notepad.exe在WinMain中进行消息循环)

0:001> x notepad!*main* ;先找符号winMain,再找GetMessage调用处,最后下断点00007ff7`e4d0ad6c NOTEPAD!wWinMain ()  0:001> uf NOTEPAD!wWinMain ;对wWinMain函数进行反汇编00007ff7`e4d0b010 488d4d0f        lea     rcx,[rbp+0Fh] ;<--获得窗体消息msg变量的地址00007ff7`e4d0b014 4533c0          xor     r8d,r8d00007ff7`e4d0b017 33d2            xor     edx,edx00007ff7`e4d0b019 48ff1500bc0100  call    qword ptr [NOTEPAD!_imp_GetMessageW (00007ff7`e4d26c20)]00007ff7`e4d0b020 0f1f440000      nop     dword ptr [rax+rax]00007ff7`e4d0b025 85c0            test    eax,eax

简单说明注记一下上面windbg的输出的：

L5处:GetMessage需要4个参数，参数1传入窗体消息MSG msg的地址。而我的OS是64位系统，所以Notepad.exe也是64位程序。而64位程序依次通过rcx/rdx/r8/r9传入函数的前4个参数，lea rcx是传入窗体栈变量msg的地址。

L9处：运行到L9处时，GetMessage调用结束。在此处下断点，查看变量MSG msg就可以获得窗体消息。

分析GetMessage返回的消息，筛选出WM_CHAR消息

为了使windbg能正确解析各个成员变量，需要明确告知windbg从GetMessage返回的窗体消息是个MSG结构体。

0:001> dt combase!MSG   +0x000 hwnd             : Ptr64 HWND__   +0x008 message          : Uint4B   +0x010 wParam           : Uint8B   +0x018 lParam           : Int8B   +0x020 time             : Uint4B   +0x024 pt               : tagPOINT

在GetMessage返回地址处下断点，当windbg断下后，开始解析MSG内容:

0:001> bp 00007ff7`e4d0b0200:001> gBreakpoint 0 hit  0:000> dt combase!MSG [rbp+f]   +0x000 hwnd             : 0x00000000`001001fe HWND__   +0x008 message          : 0xf   +0x010 wParam           : 0   +0x018 lParam           : 0n0   +0x020 time             : 0xaa1dbe   +0x024 pt               : tagPOINT

上面的片段中：

L1处在GetMessage API的返回地址处下断点。

L6处从GetMessage API中获得的窗口句柄，这和前面Spy++获得的窗口句柄值一致。

L7处从GetMessage API中获得的消息类型，值0x0f对应WM_PAINT (我调试时，notepad.exe正好被windbg窗口挡住)。

在此，我截取了WinUser.h中部分消息的定义：

#define WM_SETTEXT                      0x000C#define WM_GETTEXT                      0x000D#define WM_GETTEXTLENGTH                0x000E#define WM_PAINT                        0x000F#define WM_CLOSE                        0x0010

窗口程序上会接收到大量消息，这些消息跟噪音一样影响分析。因此需要修改一下前面的断点，让它变为条件断点(条件断点略复杂，请移步windbg设置条件断点)，每当Notepad.exe中按键，windbg打印一串字符(WM_CHAR Enter)：

0:001> bp 00007ff7`e4d0b020 ".block{r @$t0=poi(rbp+0xf+0x08);.if(@$t0==0x102){.printf @\"WM_CHAR enter\";gc;};.else{gc;}}"0:000> g

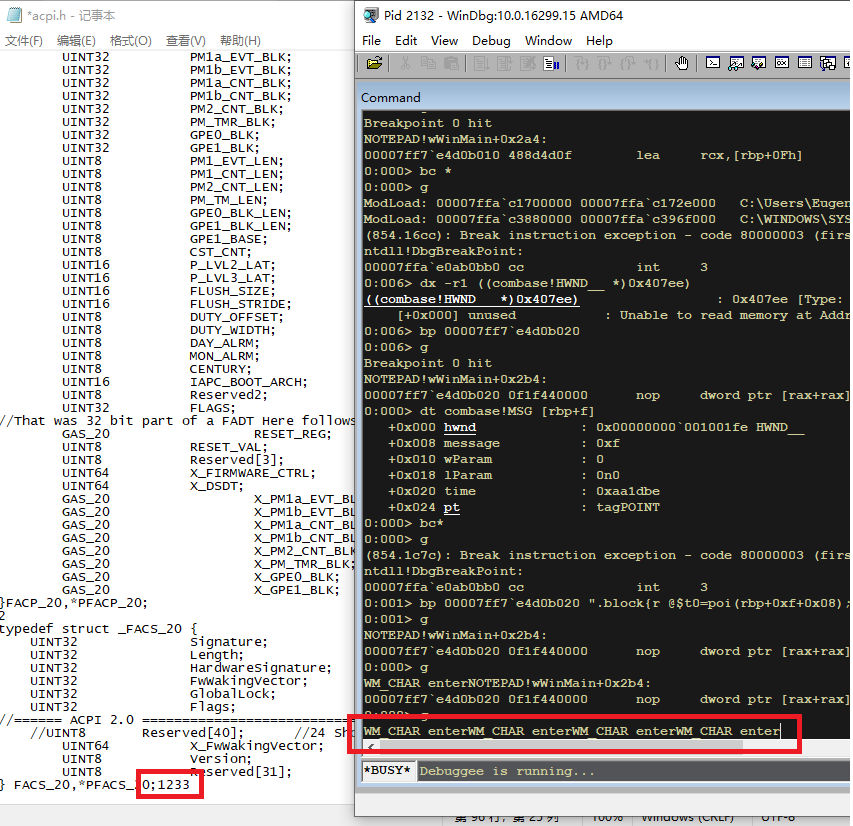

看下效果，左边的红框是我在Notepad中随意按键输入，右边是windbg相应输出 (作为演示效果挺好的，除了记事本按键半天才给个显示)：

2.Notepad处理WM_CHAR/显示输出

Notepad.exe以内存映射的方式实现文件读写，它将收到的按键值暂存在所映射内存中，通过某种机制(哪种机制?)将这段内存内容显示在文本(文本编辑框)上。

如果修改这段内存，是否导致最终文本内容被修改？以修改如下文本为例，自问自答吧：

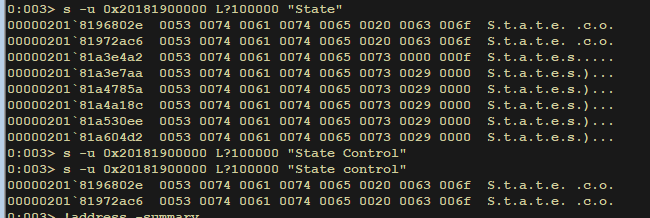

用windbg在内存中搜索Unicode String，例如State：

0:003> s -u 0x20181900000 L?100000 "State" #windbg 搜索指定Unicode string "State"

#搜索acpi.h文件中第一行文字，确定所在的内存起始地址:0:001> s -u 0x20181900000 L?100000 "typedef struct _GAS_20 {"00000201`81967050  0074 0079 0070 0065 0064 0065 0066 0020  t.y.p.e.d.e.f. .#以Unicode字符串形式打印起始地址的内容:0:001> du 00000201`8196705000000201`81967050  "typedef struct _GAS_20 {..    UI"00000201`81967090  "NT8...AddrSpcID;          //The "00000201`819670d0  "address space where the data str"00000201`81967110  "ucture or register exists...    "00000201`81967150  "                                "00000201`81967190  "//Defined values are above      "00000201`819671d0  "                                "00000201`81967210  "      ..    UINT8...RegBitWidth;"00000201`81967250  "..//The size in bits of the give"00000201`81967290  "n register. ...........//When ad"00000201`819672d0  "dressing a data structure, this "00000201`81967310  "field must be zero...    UINT8.."

通过windbg搜索结果，可以确定文本内容所在的内存地址：0000020181967050。

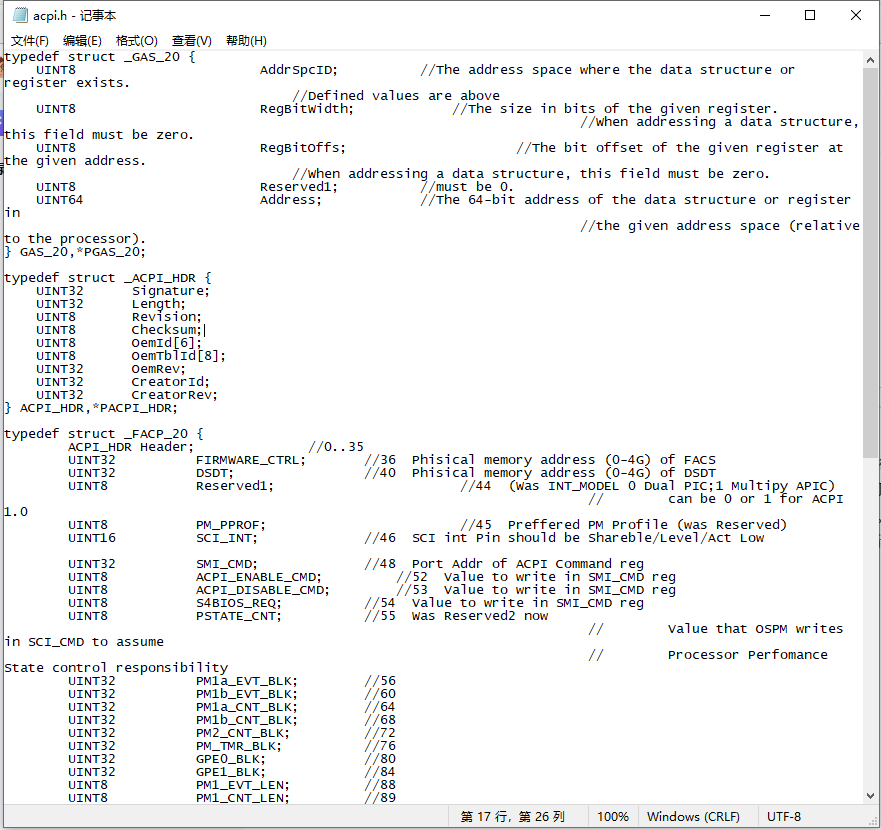

确定文本所在的起始地址后，准备尝试修改该内存块。如果修改内存后直接会反应到文本上(根据测试结果，需要让窗口重绘才能使得修改生效)，那么可以证明Notepad确实通过内存映射的方式访问文件。修改前我们再核对一下acpi.h开头的内容，因为待会马上要整容了：

#以Unicode string方式修改内存0:004> eu 0x20181967050    "I don't know what to write"#查看修改结果0:004> du 0x20181967050    00000201`81967050  "I don't know what to write    UI"00000201`81967090  "NT8...AddrSpcID;          //The "00000201`819670d0  "address space where the data str"00000201`81967110  "ucture or register exists...    "

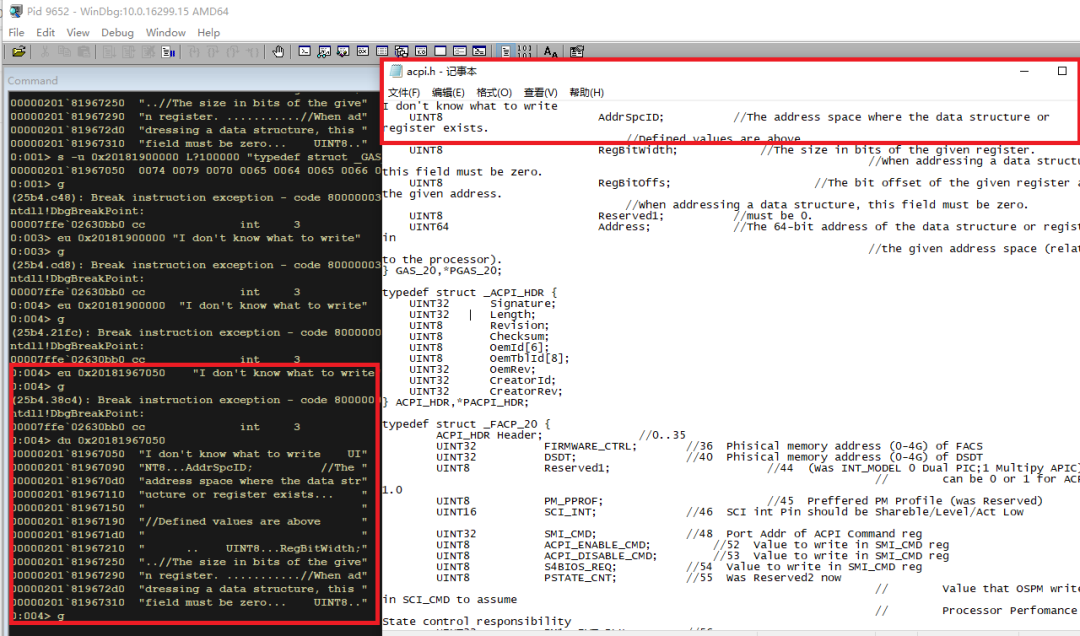

下图是Notepad的显示输出，看着acpi.h的变化证明了我的猜想。

3.链接键盘输入和显示输出过程

上一节提出了一个问题：Notepad通过某种机制将这段内存内容显示在文本(文本编辑框)上。

这一节简单的回答这个问题：

a.输入端:Notepad接收到WM_CHAR消息后，通过DispatchMessage，将消息传给文本编辑框句柄hwndEdit(为什么hwndEdit就是文本编辑框的句柄?这个可以参考张银奎老师的《格蠹汇编》一书)。

b.hwndEdit所在窗体的Callback处理WM_CHAR，将键盘消息插入到内存映射所对应的Unicode String的恰当位置。

c.输出端:由hwndEdit调用SetDlgItemText将Unicode String显示到Notepad.exe对应的文本编辑框。

Notepad源码中通过下列方式，从hwndEdit窗口句柄获得文本内容：

    hEText= (HANDLE) SendMessage( hwndEdit, EM_GETHANDLE, 0, 0 ); //获得文本句柄    if( !hEText )  // silently return if we can't get it    {        return( bStatus );    }    pStart= LocalLock( hEText ); //获得文本
