一、目的

搭建一个windows 下应用层能够快捷使用的 llvm 工具链，文中将会解释为什么要这么做，以及阐述其他方式可能会遇到的坑点，同时这个文章只是一个实践文，并不涉及具体原理，只为了提供一个windows 下搭建llvm的最佳实践方案。

① 为什么不使用 VS2019 自带的llvm进行使用？

不编译的话，就无法编译生成Pass，你只能利用clang去编译生成exe，比起VS2019 自带的cl并没有明显优势，作为一个小白，并不清楚支持llvm的原因。而Pass相当于一个插件，起到中间层实际执行混淆的作用，相当于我们这个功能的核心，所以必须要它。

② 为什么不用 VS2019 进行项目编译？

经过在12.0.1 / 12.0.0 / 15.0.6 几个版本的实践，会遇到各种问题，其中最主要的问题是，如果不使用12.0.0 ，你编译出来的llvm 集成到VS 2019中使用时，会出现各种意想不到的错误。另外用MSVC 编译llvm时，不支持开启BUILD_SHARED_LIBS 选项，但可以使用LLVM_EXPORT_SYMBOLS_FOR_PLUGINS 选项或LLVM_ENABLE_PLUGINS选项，但这样会出现一个问题，编译后的pass仅能使用new Pass语法，而且必须使用opt 进行加载插件使用，实际只有registerPipelineParsingCallback回调函数可以正常使用。

③ 既然我们需要的只是Pass，也就是一个dll文件，那么我们是否能生成12.0.0 版本的llvm pass，然后就直接用VS 2019 自带的llvm进行编译集成呢？

我也尝试过，但没有成功，不是自己编译出来的llvm pass 和自己编译出来的 llvm clang-cl 在使用时会报无法加载模块，0x7E的错误，实在不想在windows下试图调试llvm 源码找出报错原因，因为这样也许还要被折磨几周。

二、环境搭建

基础环境

windows 10

https://github.com/llvm/llvm-project/releases/tag/llvmorg-12.0.0

CMake (https://cmake.org/download/)

VS 2019 16.11.10

MSYS2

Python

Git

三、安装步骤

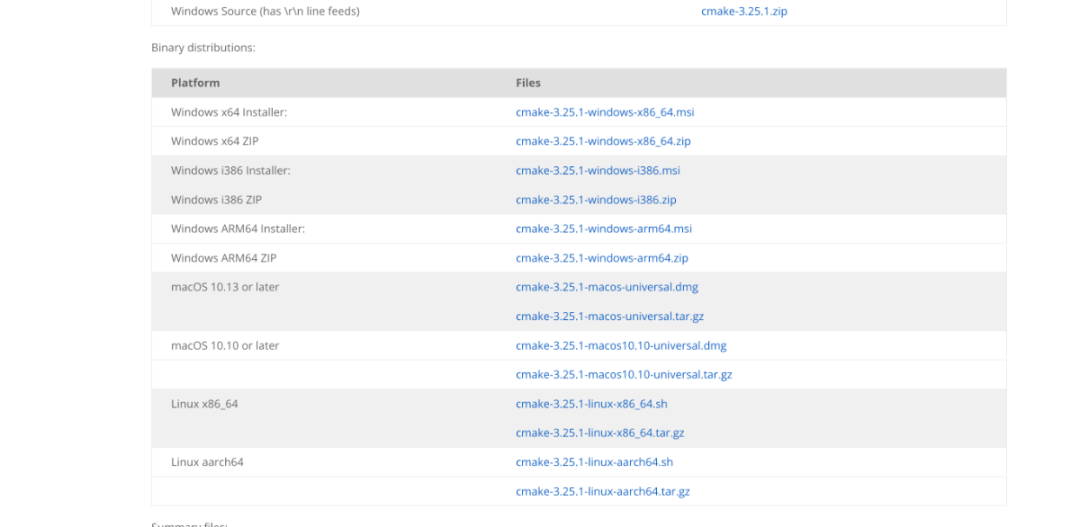

1、安装cmake，https://cmake.org/download/ ，下载对应windows安装包安装即可。

PS: 安装时选择添加环境变量给所有用户使用。

2、安装MSYS2。

PS：llvm 是支持 VS 2019直接去生成llvm的，不用安装这些东西，官方有相关文章(https://llvm.org/docs/GettingStartedVS.html)，编译很快，但编出来不会写相关Pass并利用，这里用gcc + vs2019 构造工具链，欢迎踩完坑后分享。

官网：https://www.msys2.org/

详细安装步骤：https://bbs.kanxue.com/thread-272346.htm#msg_header_h3_1

安装后安装gcc工具链

pacman -S --needed base-devel mingw-w64-x86_64-toolchain mingw-w64-i686-toolchain cmake

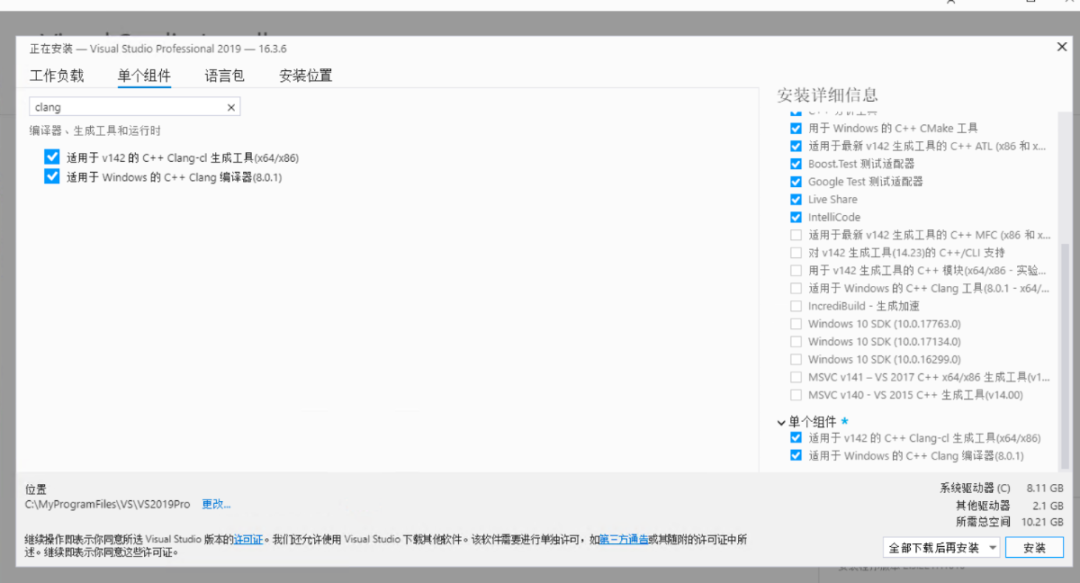

3、在VS 2019 中安装clang cmake 等工具。

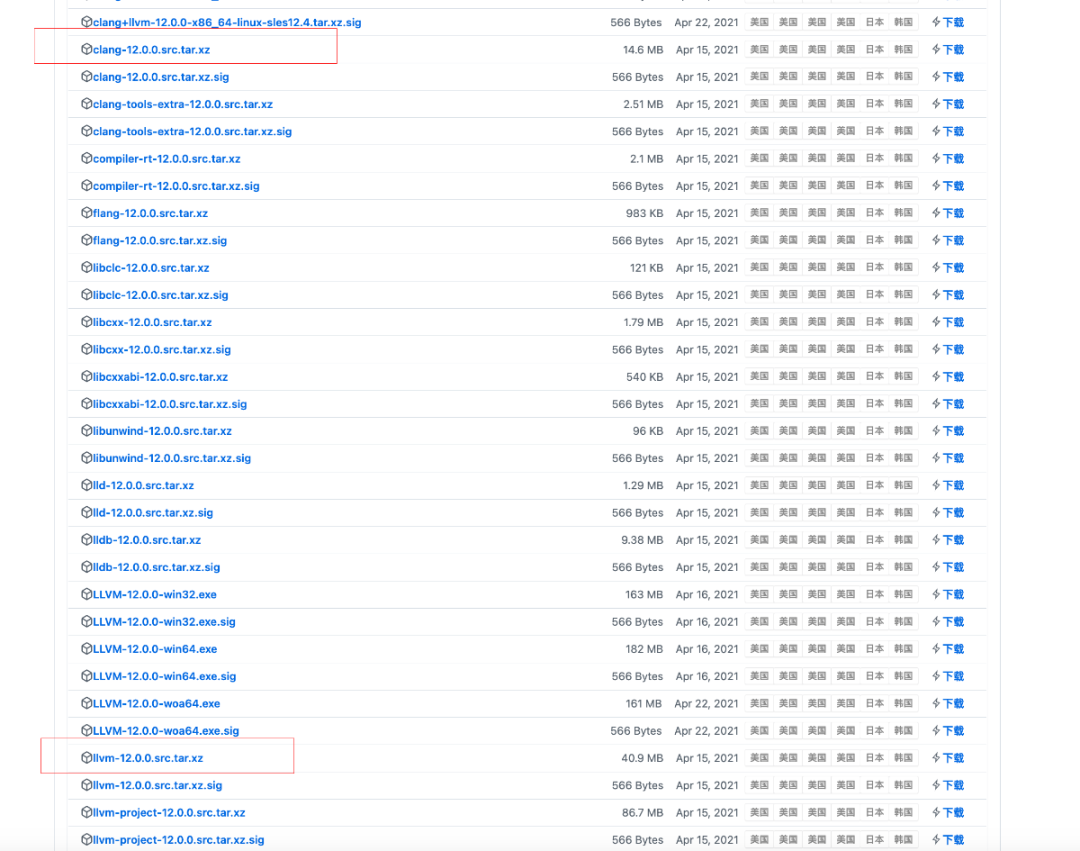

4、下载llvm 12.0.0源码，只需要下载clang和llvm文件夹即可，其他的编译pass用不到。

https://github.com/llvm/llvm-project/releases/tag/llvmorg-12.0.0

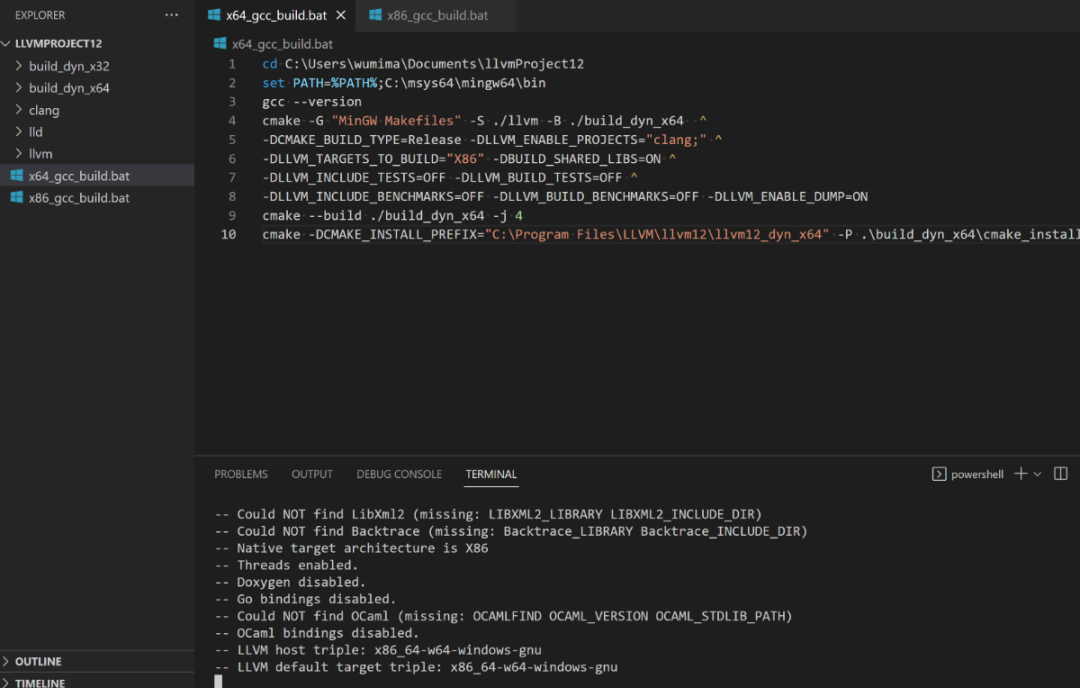

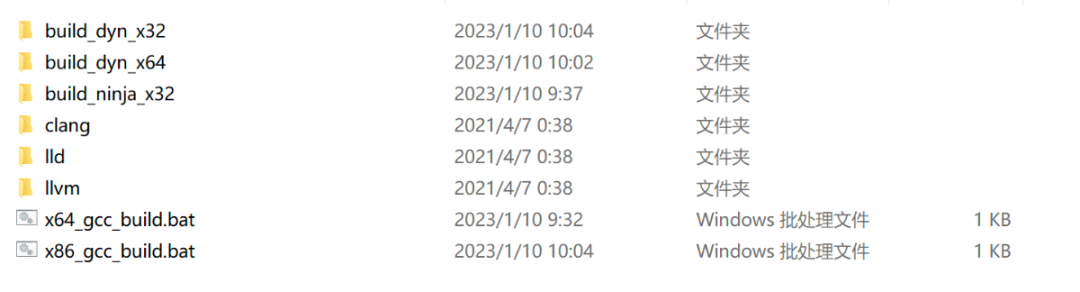

5、将源码解压，文件树如下：

PS：其中build* 文件夹是我运行bat文件后产生的目录，lld 可以不用下载，是之前踩坑的产物。

6、编译源码:

x64_gcc_build.bat 文件内容

cd C:\Users\admin\Documents\llvmProject12set PATH=%PATH%;C:\msys64\mingw64\bingcc --versioncmake -G "MinGW Makefiles" -S ./llvm -B ./build_dyn_x64  ^-DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS="clang;" ^-DLLVM_TARGETS_TO_BUILD="X86" -DBUILD_SHARED_LIBS=ON ^-DLLVM_INCLUDE_TESTS=OFF -DLLVM_BUILD_TESTS=OFF ^-DLLVM_INCLUDE_BENCHMARKS=OFF -DLLVM_BUILD_BENCHMARKS=OFF -DLLVM_ENABLE_DUMP=ONcmake --build ./build_dyn_x64 -j 4cmake -DCMAKE_INSTALL_PREFIX="C:\Program Files\LLVM\llvm12\llvm12_dyn_x64" -P .\build_dyn_x64\cmake_install.cmake

x86_gcc_build.bat 文件内容

cd C:\Users\admin\Documents\llvmProject12set PATH=%PATH%;C:\msys64\mingw32\bingcc --versioncmake -G "MinGW Makefiles" -S ./llvm -B ./build_dyn_x32  ^-DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS="clang;" ^-DLLVM_TARGETS_TO_BUILD="X86" -DBUILD_SHARED_LIBS=ON ^-DLLVM_INCLUDE_TESTS=OFF -DLLVM_BUILD_TESTS=OFF ^-DLLVM_INCLUDE_BENCHMARKS=OFF -DLLVM_BUILD_BENCHMARKS=OFF -DLLVM_ENABLE_DUMP=ONcmake --build ./build_dyn_x32 -j 4cmake -DCMAKE_INSTALL_PREFIX="C:\Program Files\LLVM\llvm12\llvm12_dyn_x32" -P .\build_dyn_x32\cmake_install.cmake

运行 bat 文件即可编译对应的 llvm。

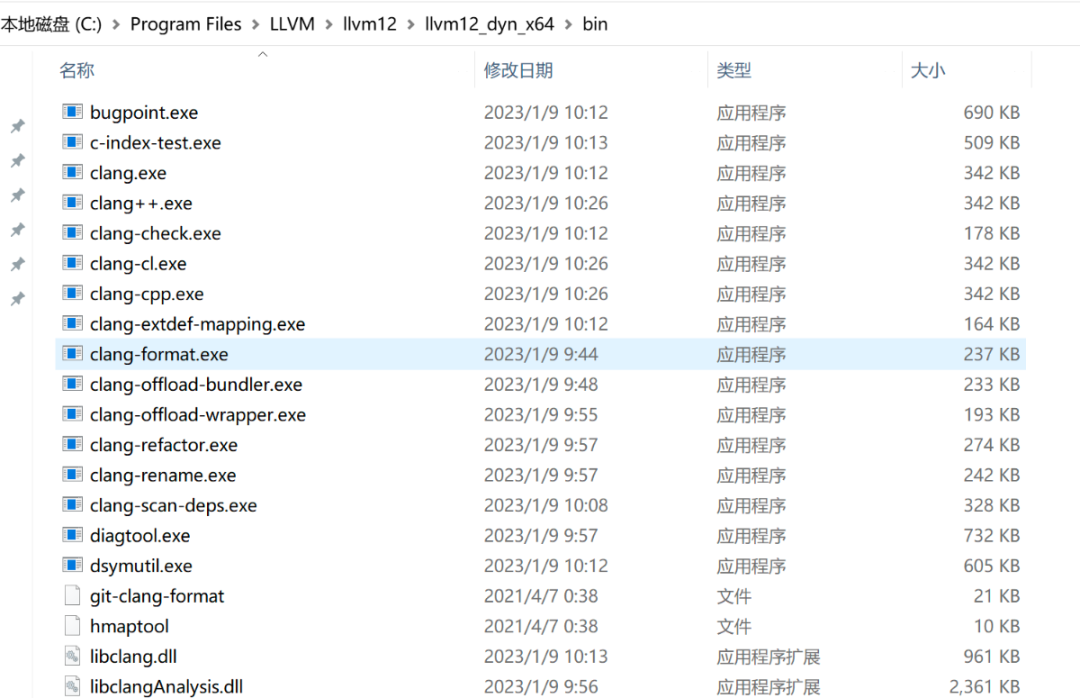

7、编译安装完成之后可以在下面两个目录中找到编译好的clang 文件。

C:\Program Files\LLVM\llvm12\llvm12_dyn_x64C:\Program Files\LLVM\llvm12\llvm12_dyn_x32

8、安装后，我们已经可以用clang 编译hello world的cpp文件，但是编译正常的项目文件时，我们需要去解决动态链接库缺失和静态库的问题。

缺失的动态库可以去C:\msys64\mingw64\bin去寻找，并且复制到C:\Program Files\LLVM\llvm12\llvm12_dyn_x64\bin 中。

libstdc++-6.dlllibgcc_s_seh-1.dlllibwinpthread-1.dllzlib1.dll

缺失的动态库可以去C:\msys64\mingw32\bin去寻找，并且复制到C:\Program Files\LLVM\llvm12\llvm12_dyn_x32\bin 中。

libstdc++-6.dlllibgcc_s_dw2-1.dll （这个库名称不一样）libwinpthread-1.dllzlib1.dll

静态库则可以去对应的C:\Users\admin\Documents\llvmProject12\build_dyn_x32\lib 或者C:\Users\admin\Documents\llvmProject12\build_dyn_x64\lib中，将所有a文件添加到对应目录下。

四、测试使用

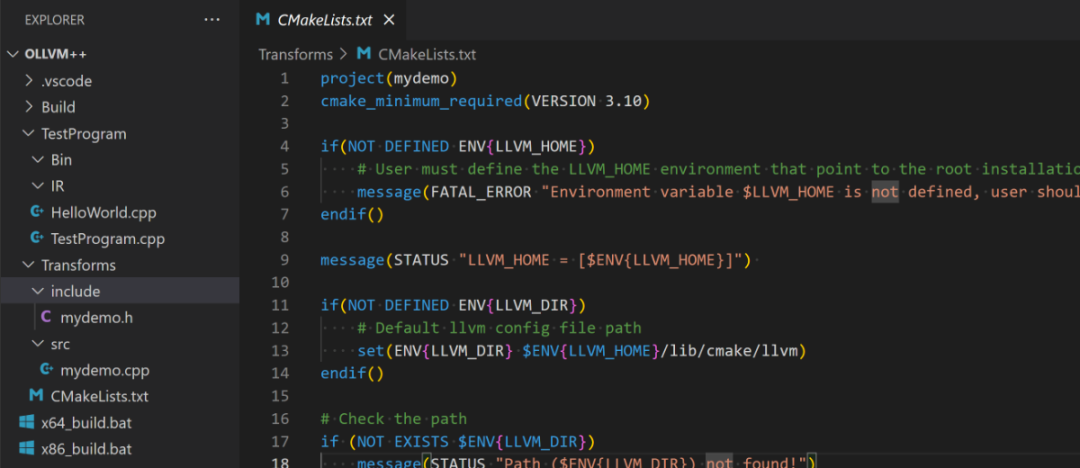

1、搭建测试的Pass文件和测试程序源码，测试的文件树如下：

Transforms 文件夹里存放pass文件，TestProgram是项目源码文件夹。

2、其中 CMakeLists.txt 文件内容如下：

project(mydemo)cmake_minimum_required(VERSION 3.10) if(NOT DEFINED ENV{LLVM_HOME})    # User must define the LLVM_HOME environment that point to the root installation dir of llvm    message(FATAL_ERROR "Environment variable $LLVM_HOME is not defined, user should define it before running cmake!")endif() message(STATUS "LLVM_HOME = [$ENV{LLVM_HOME}]") if(NOT DEFINED ENV{LLVM_DIR})    # Default llvm config file path    set(ENV{LLVM_DIR} $ENV{LLVM_HOME}/lib/cmake/llvm)endif() # Check the pathif (NOT EXISTS $ENV{LLVM_DIR})    message(STATUS "Path ($ENV{LLVM_DIR}) not found!")     # If default llvm config path not found, try this one,    # which is config with [-DLLVM_LIBDIR_SUFFIX=64] before building llvm    set(ENV{LLVM_DIR} $ENV{LLVM_HOME}/lib64/cmake/llvm)    if (NOT EXISTS $ENV{LLVM_DIR})        message(FATAL_ERROR "Path ($ENV{LLVM_DIR}) not found!")    else()        message(STATUS "Path ($ENV{LLVM_DIR}) found!")    endif()else()    message(STATUS "Path ($ENV{LLVM_DIR}) found!")endif() # Enable verbose output for debug,# Same as: cmake -D CMAKE_VERBOSE_MAKEFILE=ON or make VERBOSE=1# set(CMAKE_VERBOSE_MAKEFILE on) find_package(LLVM REQUIRED CONFIG)add_definitions(${LLVM_DEFINITIONS})include_directories(${LLVM_INCLUDE_DIRS})link_directories(${LLVM_LIBRARY_DIRS}) # Debugmessage(STATUS "LLVM_DEFINITIONS  : ${LLVM_DEFINITIONS}")message(STATUS "LLVM_INCLUDE_DIRS : ${LLVM_INCLUDE_DIRS}")message(STATUS "LLVM_LIBRARY_DIRS : ${LLVM_LIBRARY_DIRS}") add_library(mydemo SHARED    # Add your source file here, header file is not neccessary    ./src/mydemo.cpp) # Use C++11 to compile your pass (i.e., supply -std=c++11).target_compile_features(mydemo PRIVATE cxx_range_for cxx_auto_type) include_directories(./include) # LLVM is (typically) built with no C++ RTTI. We need to match that;# otherwise, we'll get linker errors about missing RTTI data.set_target_properties(mydemo PROPERTIES COMPILE_FLAGS "-fno-rtti") # Get proper shared-library behavior (where symbols are not necessarily# resolved when the shared library is linked) on OS X.if(APPLE)    set_target_properties(mydemo PROPERTIES LINK_FLAGS "-undefined dynamic_lookup")endif(APPLE) target_link_libraries(mydemo     libLLVMCore.dll.a    libLLVMSupport.dll.a    libLLVMipo.dll.a     libLLVMDemangle.dll.a    libLLVMTransformUtils.dll.a    libLLVMAnalysis.dll.a    libpthread.a)

3、bat文件的内容如下(x86 就是将前面的环境设置为x86的即可)：

cd C:\Users\admin\Documents\llvmProject\ollvm++:: Set MSYS2 envset PATH=%PATH%;C:\msys64\mingw64\bin :: Set LLVM_HOMEset LLVM_HOME=%PROGRAMFILES%/LLVM/llvm12/llvm12_dyn_x64set CC=%LLVM_HOME%/bin/clang.exeset CXX=%LLVM_HOME%/bin/clang++.exeset OPT=%LLVM_HOME%/bin/opt.exeset LLC=%LLVM_HOME%/bin/llc.exe rd /Q /S .\Build :: Build release versioncmake -S ./Transforms -B ./Build -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON  -G "MinGW Makefiles" :: Build debug version:: cmake -S ./Transforms -B ./Build -DCMAKE_BUILD_TYPE=Debug -DLLVM_ENABLE_ASSERTIONS=ON :: Build  projectcmake --build ./Build -j 4 copy .\Build\libmypass.dll .\Bin\libmypassx64.dll "%CC%" -Xclang -load -Xclang .\Bin\libmypassx64.dll .\TestProgram\TestProgram.cpp -o .\TestProgram\Bin\TestProgram.exe :: /D LLVM  -mrdrnd -Xclang -load -Xclang "C:\\Users\\admin\\Desktop\\Work\\ollvm++\\Build\\libmypass.dll".\TestProgram\Bin\TestProgram.exe flag{s1mpl3_11vm_d3m0}

4、TestProgram.cpp的内容，是一道简单的re逆向题：

#include #include  char input[100] = {0};char enc[100] = "\x86\x8a\x7d\x87\x93\x8b\x4d\x81\x80\x8a\\x43\x7f\x49\x49\x86\x71\x7f\x62\x53\x69\x28\x9d"; void encrypt(unsigned char *dest, char *src){    int len = strlen(src);    for(int i = 0;i < len;i ++){         dest[i] = (src[i] + (32 - i)) ^ i;    }} //flag{s1mpl3_11vm_d3m0}int main(int _argc, char *_argv[]){    //scanf("%s", input);    if(_argc <= 1){        return 0;    }    strcpy(input,_argv[1]);    printf("Please input your flag: %s",input);    unsigned char dest[100] = {0};    encrypt(dest, input);    bool result = strlen(input) == 22 && !memcmp(dest, enc, 22);    if(result){         printf("Congratulations~");    }else{         printf("Sorry try again.");    }}

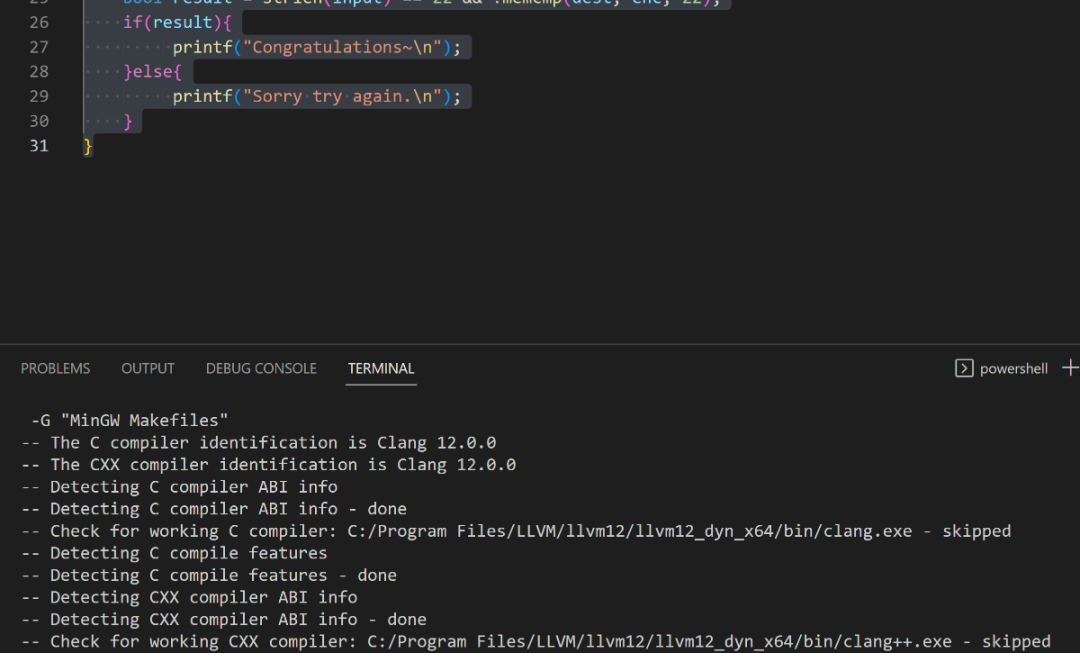

5、配置好之后，直接运行bat文件就能编译测试：

集成到Visual Studio 中

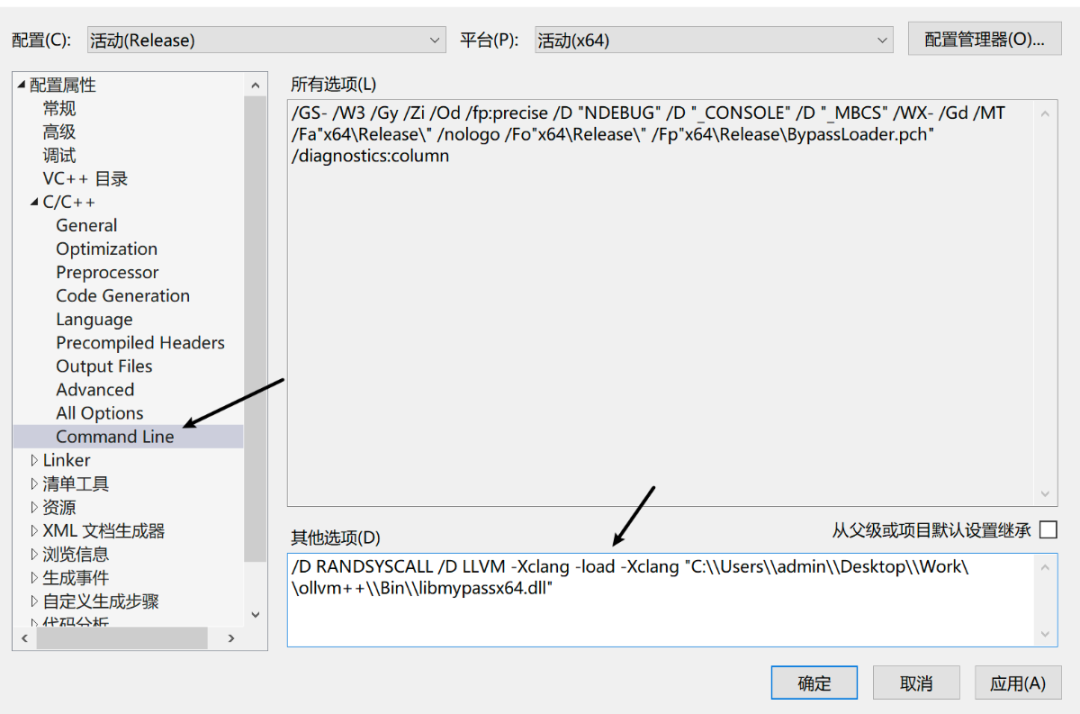

1、我使用的是vs 2019，在之前下载了llvm 12.0 ，并且我们编译替换成自己的，做好准备工作之后，只需要在命令行选项中加入调用语句即可。

-Xclang -load -Xclang "C:\\Users\\admin\\Desktop\\Work\\ollvm++\\Build\\libmypass.dll"

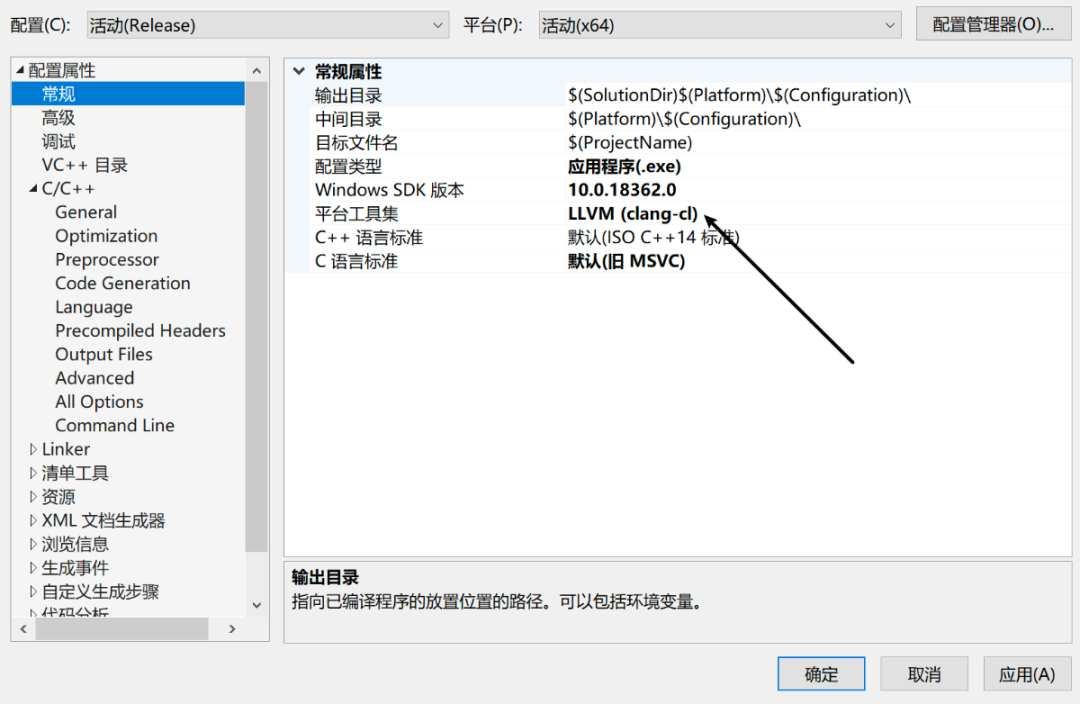

2、使用前还需要将平台工具集先改了。
