IDAPython 系列 —— 画出两个函数的交叉引用图
VSole2023-04-19 09:45:10
一直想分享些 idapython 的内容，网上现在的内容太少，都只是教了一些基础的用法，官方的文档和例子又比较散。希望我的分享能让大家更加快乐的逆向！
这是这个系列的第一篇，分享一下如何用IDAPython 画出两个函数之间的交叉引用图，可视化一直是我很喜欢的一个东西，逆向的目的就是理解代码嘛，可视化是理解代码的一个很重要的工具。
开发环境：
- Python3.8
- IDA Pro 7.7+
此外，本教程的实现还依赖了几个 Python 包：
- sark
- networkx
- matplotlib
本教程安排如下：
① 定义递归函数 find_cross_refs
② IDAPython Action 概念介绍
③ 添加我们的 Action
④ 最终效果
一、定义递归函数 find_cross_refs
在这里，我们定义了一个名为 find_cross_refs 的递归函数，用于查找两个函数之间的交叉引用关系。该函数包含以下参数：
- func: sark.Function 类型，表示要查找交叉引用关系的起始函数对象。
- target_func: sark.Function 类型，表示要查找交叉引用关系的目标函数对象。
- G: networkx.DiGraph 类型，表示用于存储函数之间引用关系的有向图对象。
- max_depth: int 类型，表示查找引用关系的最大深度。
- include_data_xref: bool 类型，表示在查找引用关系时是否要包含数据引用关系。
函数中主要分为以下几个步骤：
① 首先判断查找引用关系的深度是否达到最大深度，如果达到最大深度就直接返回 False。
② 然后根据 include_data_xref 的设置，获取该函数中所有的引用 refes。如果 include_data_xref 为 True，则获取所有数据引用关系，否则获取所有函数调用引用关系。
③ 遍历函数的所有引用 ref，如果该引用 ref 指向目标函数，则在有向图 G 中通过 add_edge 函数添加一条从当前函数到目标函数的边，并返回 True。
④ 如果引用指向另一个函数，则递归调用 find_cross_refs 函数查找两个函数之间的交叉引用关系。
⑤ 如果所有引用遍历完，仍然没有找到交叉引用，则返回 False。
下面是 find_cross_refs 函数的详细实现代码：
MAX_SEARCH_DEPTH = 10# 定义递归函数，用于查找两个函数之间的交叉引用关系def find_cross_refs(func: sark.Function, target_func, G, max_depth, include_data_xref): if max_depth == 0: return False max_depth -= 1 # 获取函数的所有引用 if include_data_xref: refs = list(func.xrefs_from) else: refs = list(func.calls_from) # 遍历函数的每一个引用 for ref in refs: # 获取引用的地址 ref_addr = ref.to # type: ignore # 判断引用是否指向目标函数 if ref_addr == target_func.start_ea: # 如果指向目标函数，则找到了交叉引用关系 # 在图中添加一条边表示函数之间的引用关系 # G.add_node(func, name=func.demangled) # G.add_node(target_func, name=target_func.demangled) G.add_edge(func.ea, target_func.ea) return True # 如果引用指向另一个函数，则递归调用find_cross_refs函数，查找两个函数之间的交叉引用关系 seg = sark.Segment(ea=ref_addr) if seg.name != "__text": #是 external Function continue else: try: ref_func = sark.Function(ea=ref_addr) except Exception as e: print(e) continue if find_cross_refs(ref_func, target_func, G, max_depth, include_data_xref): # 如果找到了交叉引用关系，则在图中添加一条边表示函数之间的引用关系 # G.add_node(func, name=func.demangled) # G.add_node(ref_func, name=ref_func.demangled) G.add_edge(func.ea, ref_func.ea) return True # 如果遍历完所有引用后仍然没有找到交叉引用关系，则返回False return False
二、IDApython Action 概念介绍
第二步，我们要向 IDA 中添加 action，通过 action 来执行我们的 find_cross_refs函数，首先我们了解一下 IDA 中 action 的概念：
1、action 首先需要被注册。一旦被注册，action 可以用快捷键触发（如果指定了的话），但是 action 还没法在 UI 中看到。
2、action 被注册之后，我们可以将 action attach 到以下三个地方：
① 主菜单
② Toolbar
③ 上下文菜单
3、同一个 action 可以在不同的地方被使用。
4、一个 action 有一个 handler，是一个结构体带有以下两个 callback。
① activate callback，当 action 触发时调用。
② update callback，声明 action 是否 enabled。
给一段代码，看一下如何注册一个 Action。
# 1) Create the handler class class MyHandler(idaapi.action_handler_t): def __init__(self): idaapi.action_handler_t.__init__(self) # Say hello when invoked. def activate(self, ctx): print "Hello!" return 1 # This action is always available. def update(self, ctx): return idaapi.AST_ENABLE_ALWAYS # 2) Describe the action action_desc = idaapi.action_desc_t( 'my:action', # The action name. This acts like an ID and must be unique 'Say hello!', # The action text. MyHandler(), # The action handler. 'Ctrl+H', # Optional: the action shortcut 'Says hello', # Optional: the action tooltip (available in menus/toolbar) 199) # Optional: the action icon (shows when in menus/toolbars) # 3) Register the action idaapi.register_action(action_desc)
然后是将 action 放到 UI 上的代码。
# 将 action 放到菜单中idaapi.attach_action_to_menu( 'Edit/Other/Manual instruction...', # The relative path of where to add the action 'my:action', # The action ID (see above) idaapi.SETMENU_APP) # We want to append the action after the 'Manual instruction...'# 将 action 放到 toolbar 中idaapi.attach_action_to_toolbar( "AnalysisToolBar", # The toolbar name 'my:action') # The action ID # 将 action 永久的放到某个 widget 的上下文菜单中# Create a widget, or retrieve a pointer to it. form = idaapi.get_current_tform() idaapi.attach_action_to_popup(form, None, "my:action", None)
了解完这些我们就可以写自己的 Action 了，为了方便我对官方的 Action api 做了一些封装, 下面是我自己的 action.py 文件。
import idaapi from .hookers import global_hooker_managerfrom typing import Optional class ActionManager(object): def __init__(self): self.__actions = [] def register(self, action): self.__actions.append(action) idaapi.register_action( idaapi.action_desc_t(action.name, action.description, action, action.hotkey) ) if isinstance(action, HexRaysPopupAction): global_hooker_manager.register(HexRaysPopupRequestHandler(action)) def initialize(self): pass def finalize(self): for action in self.__actions: idaapi.unregister_action(action.name) action_manager = ActionManager() class Action(idaapi.action_handler_t): """ Convenience wrapper with name property allowing to be registered in IDA using ActionManager """ description: Optional[str] = None hotkey: Optional[str] = None def __init__(self): super(Action, self).__init__() @property def name(self): return "HexRaysPyTools:" + type(self).__name__ def activate(self, ctx: idaapi.action_ctx_base_t): raise NotImplementedError def update(self, ctx: idaapi.action_ctx_base_t): # return idaapi.AST_XXX # 通常会根据 ctx.widget_type == idaapi.BWN_XXX 来判断当前是在哪个窗口 raise NotImplementedError class HexRaysPopupAction(Action): """ Wrapper around Action. Represents Action which can be added to menu after right-clicking in Decompile window. Has `check` method that should tell whether Action should be added to popup menu when different items are right-clicked. Children of this class can also be fired by hot-key without right-clicking if one provided in `hotkey` static member. """ def __init__(self): super(HexRaysPopupAction, self).__init__() def activate(self, ctx: idaapi.action_ctx_base_t): raise NotImplementedError def check(self, hx_view): # type: (idaapi.vdui_t) -> bool raise NotImplementedError def update(self, ctx: idaapi.action_ctx_base_t): if ctx.widget_type == idaapi.BWN_PSEUDOCODE: return idaapi.AST_ENABLE_FOR_WIDGET return idaapi.AST_DISABLE_FOR_WIDGET class HexRaysPopupRequestHandler(idaapi.Hexrays_Hooks): def __init__(self, action): super().__init__() self.__action = action def populating_popup(self, widget, popup_handle, vu): if self.__action.check(vu): idaapi.attach_action_to_popup(widget, popup_handle, self.__action.name, None) return 0
三、添加我们的 Action
然后我们开始定义显示交叉引用图的 Action，我把它叫做 XrefRoadMapAction。
具体来说，该类包含以下方法：
- check 方法：返回 True 表示该操作可用。
- activate 方法：执行实际的操作，该方法获取当前函数地址，获取用户输入的目标函数地址，并创建一个有向图进行处理。
- update 方法：更新当前操作的 UI（例如菜单项）的图形状态。
可以看出，该类实现的核心是 activate 方法。其主要流程如下：
- 获取当前光标所在的函数对象；
- 获取用户输入的目标函数地址；
- 创建空的有向图对象 G；
- 根据用户设置调用 find_cross_refs 函数搜索从当前函数到目标函数的交叉引用路径；
- 如果在搜索结果中找到了交叉引用路径，则在 G 中添加表示函数之间引用关系的边，然后使用 sark.ui.NXGraph 绘制有向图；
- 如果没有找到路径，则显示一个警告信息。
下面是 XrefRoadMapAction 类的详细实现代码：
class XrefRoadMapAction(HexRaysPopupAction): """ Convenience wrapper with name property allowing to be registered in IDA using ActionManager """ description: Optional[str] = "Find Xref Road map between A and B" hotkey: Optional[str] = "Alt-F3" def __init__(self): super(Action, self).__init__() def check(self, hx_view: idaapi.vdui_t) -> bool: return True def activate(self, ctx: idaapi.action_ctx_base_t): # 获取光标所在的函数地址 cur_ea = idaapi.get_screen_ea() try: cur_func = sark.Function(ea=cur_ea) except Exception as e: traceback.print_exc() # 如果光标不在函数中，则提示错误 print("Error: cursor is not in a function!") return # 获取用户输入的目标函数的地址 target_func_addr = idaapi.ask_addr(defval=0, format="Enter target function address:") if target_func_addr == idaapi.BADADDR or target_func_addr is None: # 如果用户输入的是无效的地址，则提示错误 print("Error: invalid target function address!") return # 获取目标函数的函数对象 try: s = sark.Segment(ea=target_func_addr) if s.name == "UNDEF": target_func = sark.ExternFunction(ea=target_func_addr) else: target_func = sark.Function(ea=target_func_addr) # type: ignore except Exception as e: # 如果目标函数不存在，则提示错误 traceback.print_exc() print("Error: target function does not exist!") return import networkx as nx # 创建有向图 G = nx.DiGraph() # 在这里实现查找两个函数之间交叉引用关系的代码... print(f"find a path between func {cur_func.demangled} and {target_func.demangled}, max search depth is {MAX_SEARCH_DEPTH}") btn_selected = idaapi.ask_yn(idaapi.ASKBTN_NO, "是否包括 data xrefs?") if btn_selected == idaapi.ASKBTN_CANCEL: return ret = find_cross_refs(cur_func, target_func, G, MAX_SEARCH_DEPTH, include_data_xref=True if btn_selected == idaapi.ASKBTN_YES else False) if ret == False: assert len(G.nodes()) == 0, "find_cross_refs 返回 False，但是 G 中有节点" if len(G.nodes()) > 0: # 绘制图 G.nodes[cur_func.ea][sark.ui.NXGraph.BG_COLOR] = 0x80 title = f"Path from `{cur_func.demangled}` to `{target_func.demangled}`" # Create an NXGraph viewer viewer = sark.ui.NXGraph(G, handler=sark.ui.AddressNodeHandler(), title=title) # Show the graph viewer.Show() else: idaapi.warning("Cannot find a path!!!") def update(self, ctx: idaapi.action_ctx_base_t): # 获取当前窗口的类型 widget_type = ctx.widget_type # 如果当前窗口是反汇编或者反编译窗口，则菜单项可用 if widget_type == idaapi.BWN_DISASM or widget_type == idaapi.BWN_PSEUDOCODE: return idaapi.AST_ENABLE_FOR_WIDGET else: return idaapi.AST_DISABLE_FOR_WIDGET
代码里面其实还用了很多 sark 库的函数，大家可以自己学习其用法，这个库是专门对 idapython 的 api 做封装的，比较 pythonic，非常好用，我自己也给这个库添加了很多新的功能。

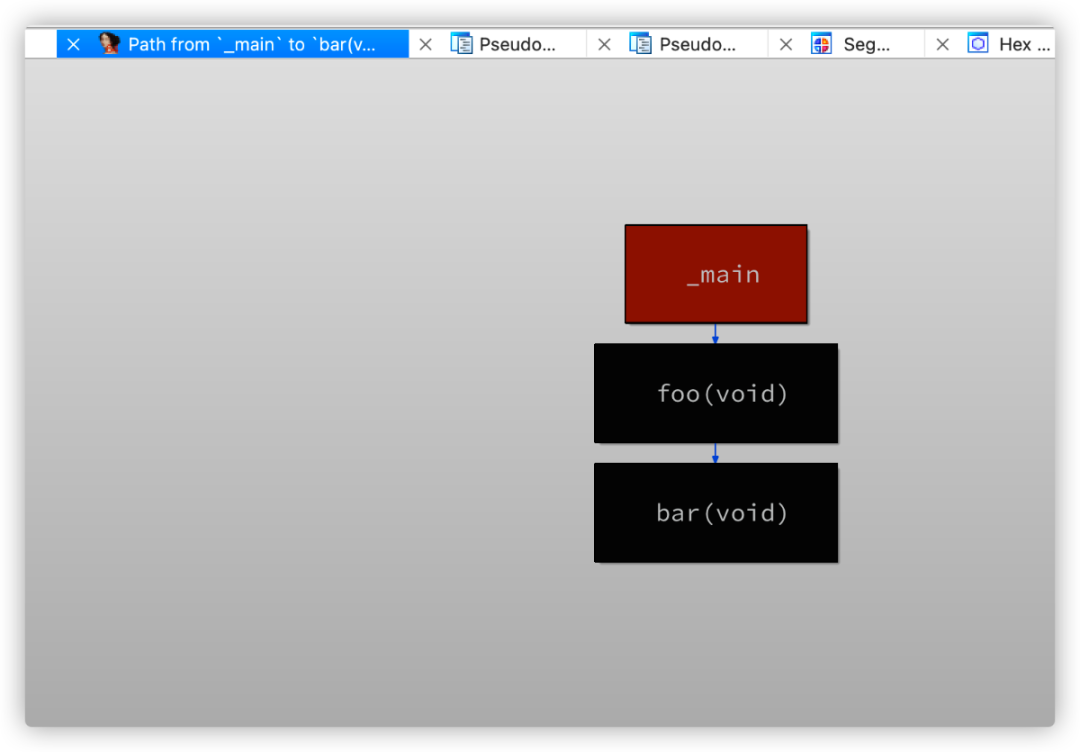

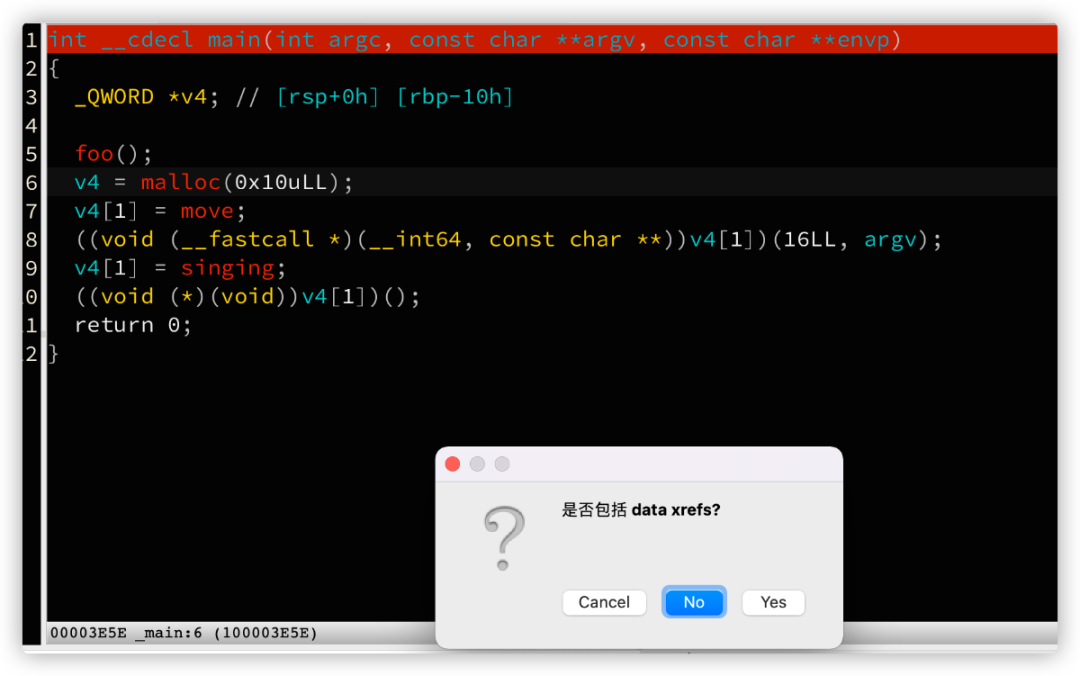

四、最终效果
如下所示：
