一图看懂交换机镜像技术

曾几何时，在网络江湖上兴起一门武功绝学，凭借着“以彼之道还施彼身”的高超技术解决了网络上的多种疑难杂症。

那么他是谁？

他可以复制网络中的任何一种业务报文，可以是他，也可以是她。

他很有内涵，亦如他的名字——镜像。

他是网监设备的小伙伴，他默默地为他奉献着人生最绚烂的年华。

那么，什么是镜像？

镜像是指将经过指定源（可以是指定端口、指定流、指定VLAN或者是指定MAC地址）的报文复制一份到另指定目的，然后转发到网络监控设备，供网络管理员进行故障处理、网络监控与流量分析。

镜像不会改变镜像报文的任何信息，也不会影响原有报文的正常转发。同时对于源端口，目的端口的介质类型没有要求，可以是光口镜像到电口，也可以是电口的流量镜像到光口。对于源端口，目的端口的属性没有要求，可以是Access口镜像到Trunk口，也可以是Trunk口镜像到Access口；可以是二层口镜像到三层口，也可以是三层口镜像到二层口。对于源端口，目的端口的数量可以是1:N、N:1、M:N，具体数量受限于底层交换芯片能力。

那么，具体镜像技术中又有哪些专有名词呢？又有哪些细分领域呢？在实际使用中会不会遇到什么问题呢？下面，一张图带你看懂交换机镜像技术！

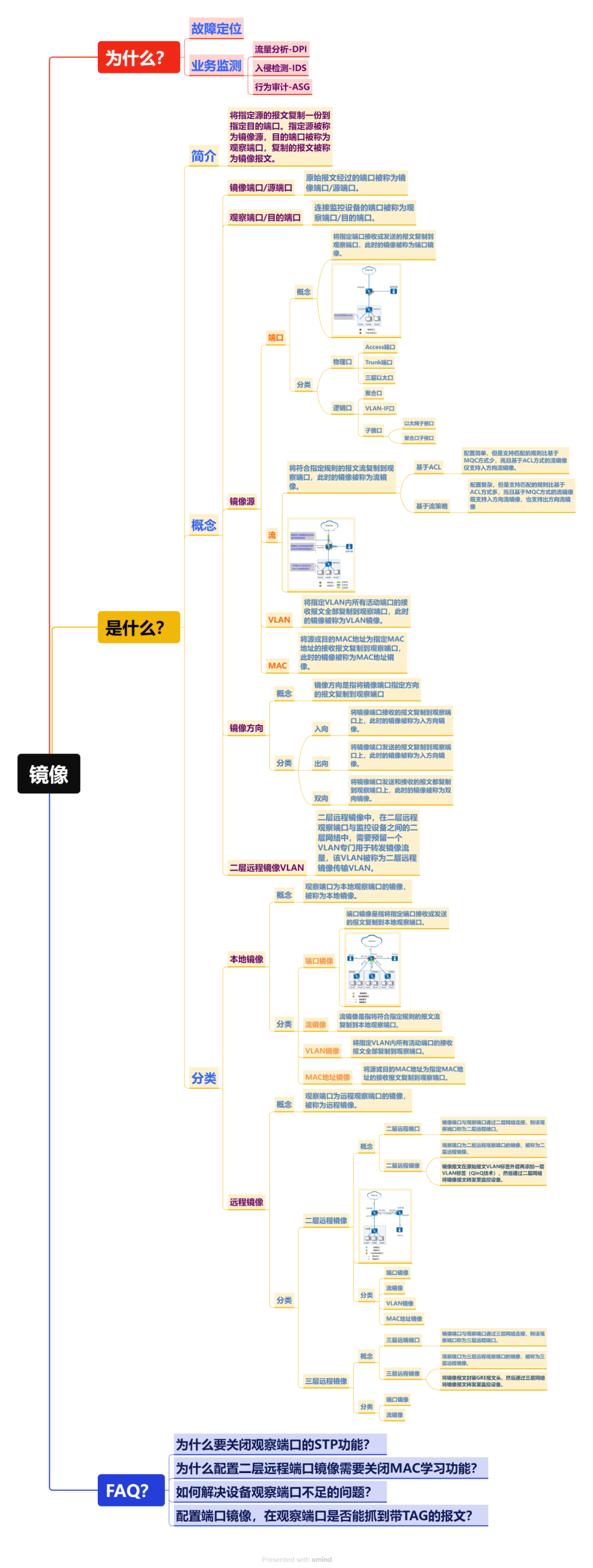

交换机镜像技术四问四答

01.、为什么观察端口要关闭STP功能？

STP（Spanning Tree Protocol，即生成树协议）主要作用是防止网桥网络中的冗余链路形成环路工作。运行STP协议的设备通过彼此交互BPDU报文发现网络中的环路，并有选择的对某个（些）端口进行阻塞，最终将环形网络结构修剪成一棵无环路的树形结构，从而防止报文在环形网络中不断循环，避免设备由于重复接收相同的报文造成处理能力下降。在使用交换机镜像时，镜像端口除了用户流量、BPDU报文也同样会被复制一份到观察端口，如果该BPDU报文更优于观察端口的BPDU报文，则会导致观察端口被迫降为非指定端口而被阻塞。观察端口一旦被阻塞则所有用户流量都被丢弃，也就无法成功镜像报文。

02.、为什么二层远程镜像VLAN要关闭MAC学习？

根据二层远程镜像的原理，我们可以知道镜像报文是将原始报文再封装一层VLAN TAG（无论原始报文是否带TAG），然后通过二层网络传输至远端设备。如果中间二层网络上没有关闭远程镜像VLAN的MAC学习功能，那么就会学习到镜像报文的源MAC地址。如果仅仅是镜像了单向流量则一般不会出现问题，在二层网络中可以正常转发；但是如果镜像了双向流量，则二层网络会将双向流量的源MAC都学习到。在基于目的MAC地址+VLAN ID查询MAC地址表指导转发过程中就会发现一个数据包的源MAC和目的MAC都学习到了同一个接口上，此时该数据包就会被丢弃，从而无法转发到远端监控设备。

03.、如何解决观察端口不足的问题？

受限于芯片硬件资源，通常一台交换机上观察端口往往不会太多，极端情况下可能只允许配置一个观察端口。但是在实际工程上，尤其是在网络安全环境中，往往是多类型、多台安全设备都需要获取网络原始流量以便分析监控。这就需要交换机将一份流量复制到多个端口以供多台安全设备使用，常用方法有两种：

• 一种是镜像交换机自身泛洪，其思路为：

1)将所有需要镜像报文的端口划到同一个VLAN中；

2)将观察端口内部环回，即发出去的包又回到自己；

3)关闭观察端口MAC地址学习功能，以防影响业务流量转发。

• 另一种是借助中间交换机泛洪，其思路为：

1)本端交换机和安全设备之间不是直连，而是通过中间二层交换机连接；

2)中间二层交换机将与本端交换机互联端口、与安全设备互联端口都划到同一VLAN，并且关闭该VLAN的MAC地址学习功能；

3)本端交换机配置二层远程端口镜像，镜像报文通过观察端口再封装一层VLAN TAG并发送至中间二层交换机；

4)中间二层交换机在VLAN内泛洪，将流量分发至各安全设备。

04.、观察端口能否抓到带TAG报文？

这个问题与观察端口是什么类型的端口（如：Access口、Trunk口、三层路由口）没有任何关系，不影响报文输出是否携带VLAN TAG，也就是关键看镜像端口的属性。其本质上是交换机内部处理机制问题，是先进行报文复制流程、还是先进行标签处理流程。具体如下：

在入方向，若先进行报文复制流程、再进行标签处理流程，则观察端口报文就是原始报文，即使是Access口收到VID≠PVID的TAG报文也可以被镜像出来；

在入方向，若是先进行标签处理流程、再进行报文复制流程，则观察端口要么没有报文（Access端口收到VID≠PVID报文直接丢弃）、要么有报文一定带TAG（原始报文不带TAG，入端口打上PVID）；

在出方向，若是先进行报文复制流程、再进行标签处理流程，则观察端口报文一定带TAG（交换机内部转发时必须带TAG）；特殊的如果出接口是路由口则TAG为4095，该TAG只具有本地意义、正常的数据报文从路由口转发出去的时候不会带上该TAG字段；

在出方向，若是先进行标签处理流程、再进行报文复制流程，则观察端口报文不带TAG（报文VID=PVID时，Access/Trunk出口剥掉TAG）和带TAG（报文VID≠PVID时，Trunk口允许通过则带TAG转出）的情况都会出现。
