H3C使用TFTP方式升级路由器软件版本的典型配置举例

一、简介

本文档介绍使用TFTP方式升级集中式路由器软件版本的典型配置举例。

二、配置前提

本文档适用于使用Comware V7软件版本的MSR系列路由器，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。

本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。

本文档假设您已了解TFTP的特性。

三、配置举例

3.1 组网需求

如图1所示，Host连接Router的GigabitEthernet0/0接口，Router作为TFTP客户端，Host作为TFTP服务器。

现要求：通过TFTP方式为Router升级软件版本。

图1 配置组网图

3.2 配置思路

为了使路由器在重启后使用新版本软件，需要指定下次启动时所用的主用启动文件为升级后的软件版本。

3.3 使用版本

本举例是在R0106版本上进行配置和验证的。

3.4 配置注意事项

• 当设备剩余的存储空间不够，请使用delete /unreserved file-url命令删除部分暂时不用的文件后再执行升级软件操作。
• 软件升级时需要重启设备，建议使用save命令保存设备的当前配置。

3.5 配置步骤

3.5.1 Host的配置

#配置Host的IP地址为192.168.100.14/24，使得与Router路由可达，具体配置方法略。

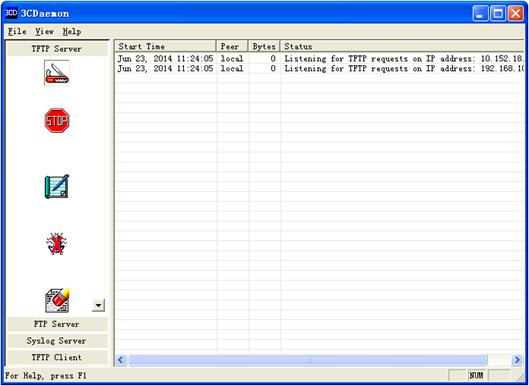

#启动Host上的TFTP服务器（以3CDaemon软件为例），设置TFTP服务器下载路径等参数，并开启服务。

图2 配置TFTP服务器

3.5.2 Router的配置

#配置Router接口IP地址。

 system-view
[Router] interface gigabitethernet 0/0
[Router-GigabitEthernet0/0] ip address 192.168.100.66 255.255.255.0
[Router-GigabitEthernet0/0] quit
[Router] quit

#在Router ping TFTP服务器地址，能够ping通。

 ping 192.168.100.14
  PING 192.168.100.14: 56  data bytes, press CTRL_C to break
    Reply from 192.168.100.14: bytes=56 Sequence=0 ttl=128 time=2 ms
    Reply from 192.168.100.14: bytes=56 Sequence=1 ttl=128 time=1 ms
    Reply from 192.168.100.14: bytes=56 Sequence=2 ttl=128 time=1 ms
    Reply from 192.168.100.14: bytes=56 Sequence=3 ttl=128 time=1 ms
    Reply from 192.168.100.14: bytes=56 Sequence=4 ttl=128 time=1 ms
  --- 192.168.100.14 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 1/1/2 ms

#将TFTP服务器上的msr36.ipe文件下载到路由器上，以缺省文件名msr36.ipe保存。

 tftp 192.168.100.14 get msr36.ipe
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 58.7M  100 58.7M    0     0  1193k      0  0:00:50  0:00:50 --:--:-- 1127k

#指定Router下次启动时所用的主用启动文件为msr36.ipe。

 boot-loader file cfa0:/msr36.ipe main
Verifying the IPE file and the images.....Done.
H3C MSR36-40 images in IPE:
  msr36-cmw710-boot-r0106.bin
  msr36-cmw710-system-r0106.bin
  msr36-cmw710-security-r0106.bin
  msr36-cmw710-voice-r0106.bin
  msr36-cmw710-data-r0106.bin
This command will set the main startup software images. Continue? [Y/N]:y
Add images to the device.
Decompressing file msr36-cmw710-boot-r0106.bin to cfa0:/msr36-cmw710-boot-r0106.bin.........Done.
Decompressing file msr36-cmw710-system-r0106.bin to cfa0:/msr36-cmw710-system-r0106.bin.................................Done.
Decompressing file msr36-cmw710-security-r0106.bin to cfa0:/msr36-cmw710-security-r0106.bin...Done.
Decompressing file msr36-cmw710-voice-r0106.bin to cfa0:/msr36-cmw710-voice-r0106.bin...Done.
Decompressing file msr36-cmw710-data-r0106.bin to cfa0:/msr36-cmw710-data-r0106.bin...Done.
The images that have passed all examinations will be used as the main startup so
ftware images at the next reboot on the device.

#指定Router的备用主控板下次启动时所用的备用启动文件为msr36-old.ipe。）

 boot-loader file cfa0:/msr36-old.ipe backup
This command will set the backup startup software images. Continue? [Y/N]:y
The images that have passed all examinations will be used as the backup startup
software images at the next reboot.

#重启设备。

 reboot

3.6 验证配置

#设备重启后，使用display version命令查看设备版本信息。

 display version
H3C Comware Software, Version 7.1.049, Release 0106
Copyright (c) 2004-2014 Hangzhou H3C Tech. Co., Ltd. All rights reserved.
H3C MSR36-40 uptime is 0 weeks, 0 days, 0 hours, 2 minutes
Last reboot reason : User reboot
Boot image: cfa0:/msr36-cmw710-boot-r0106.bin
Boot image version: 7.1.049P04, Release 0106
  Compiled Feb 08 2014 17:43:51
System image: cfa0:/msr36-cmw710-system-r0106.bin
System image version: 7.1.049, Release 0106
  Compiled Feb 08 2014 17:43:51
Feature image(s) list:
  cfa0:/msr36-cmw710-security-r0106.bin, version: 7.1.049
    Compiled Feb 08 2014 17:44:41
  cfa0:/msr36-cmw710-voice-r0106.bin, version: 7.1.049
    Compiled Feb 08 2014 17:44:42
  cfa0:/msr36-cmw710-data-r0106.bin, version: 7.1.049
    Compiled Feb 08 2014 17:44:44
CPU ID: 0x2
2G bytes DDR3 SDRAM Memory
8M bytes Flash Memory
PCB               Version:  2.0
CPLD              Version:  2.0
Basic    BootWare Version:  1.20
Extended BootWare Version:  1.20
[SLOT  0]AUX                       (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  0]GE0/0                     (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  0]GE0/1                     (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  0]GE0/2                     (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  0]CELLULAR0/0               (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  0]CELLULAR0/1               (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  2]SIC-4FSW                  (Hardware)2.0,   (Driver)1.0,   (CPLD)2.0
[SLOT  6]HMIM-4GEE                 (Hardware)2.0,   (Driver)1.0,   (CPLD)0.0
[SLOT  8]HMIM-2SAE                 (Hardware)3.0,   (Driver)1.0,   (CPLD)4.0

#显示本次启动和下次启动所采用的启动软件包的名称。

 display boot-loader
Software images on the device:
Current software images:
  cfa0:/msr36-cmw710-boot-r0106.bin
  cfa0:/msr36-cmw710-system-r0106.bin
  cfa0:/msr36-cmw710-security-r0106.bin
  cfa0:/msr36-cmw710-voice-r0106.bin
  cfa0:/msr36-cmw710-data-r0106.bin
Main startup software images:
  cfa0:/msr36-cmw710-boot-r0106.bin
  cfa0:/msr36-cmw710-system-r0106.bin
  cfa0:/msr36-cmw710-security-r0106.bin
  cfa0:/msr36-cmw710-voice-r0106.bin
  cfa0:/msr36-cmw710-data-r0106.bin
Backup startup software images:
  cfa0:/msr36-cmw710-boot-r000703.bin
  cfa0:/msr36-cmw710-system-r000703.bin
  cfa0:/msr36-cmw710-security-r000703.bin
  cfa0:/msr36-cmw710-voice-r000703.bin
  cfa0:/msr36-cmw710-data-r000703.bin

3.7 配置文件

#
interface gigabitethernet0/0
 port link-mode route
 ip address 192.168.100.66 255.255.255.0
#
