接入/汇聚核心，安防监控交换机如何选？

在所有的安防监控项目中，交换机可以说是监控网络传输的核心设备，很多的项目必须合理的对交换机进行选择，如果交换机选择不当，不仅出现各种各样的问题，严重影响项目的交付和体验，同时增加额外的不必要的成本。

1.千兆和百兆交换机怎么选？‍

对于现今视频数据传输的监控系统网络中，多个摄像头拍摄的视频需要进行持续而批量的传输，这就对交换机的数据传输稳定性有着非常高的要求，接入的摄像头数量越多，数据量就越大，特别是如果交换机连接的摄像头所产生的数据量超过端口的传输能力，就会造成大量数据丢失的问题，如百兆的交换机转发超出100M的数据量，就会造成丢包，监控就会产生花屏卡顿的现象。‍

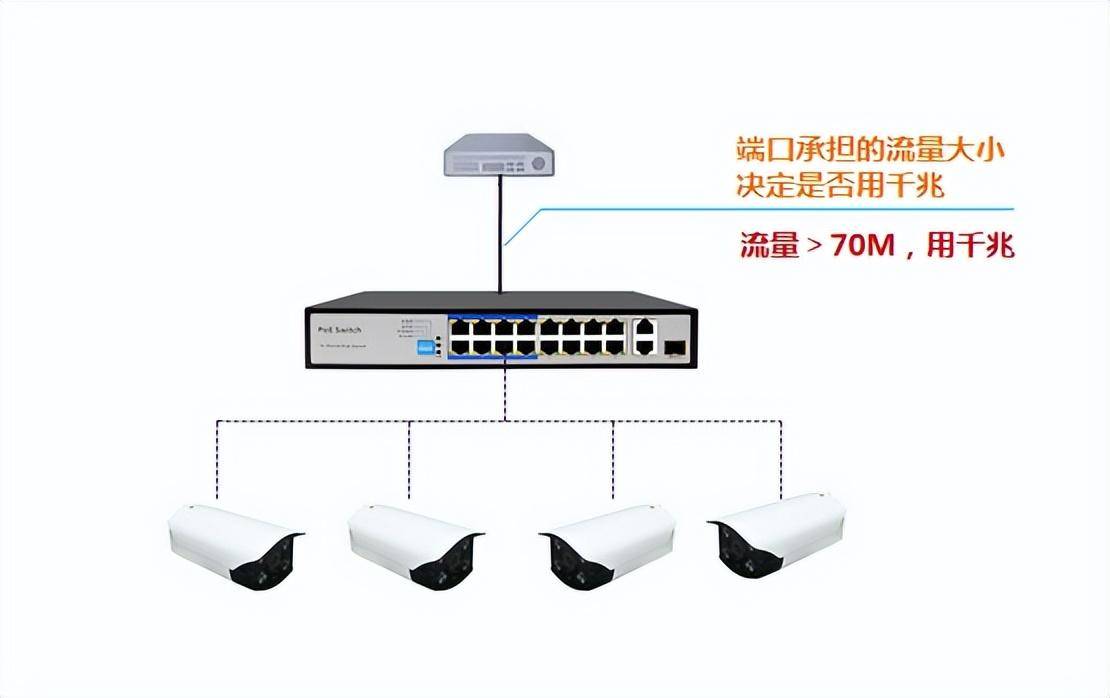

交换机对这些数据进行存储-转发-存储-转发，所以建议有一定的预留，设计交换网络时能有30%~40%的预留，一个100M的端口，建议转发流量不超出70M。所以，对于千兆和百兆交换机的选择标准是，当摄像头上联端口转发数据量（暨带宽值）大于70M，就选择千兆交换机或千兆上联交换机。‍

这里有一个快速计算和选择的方法：

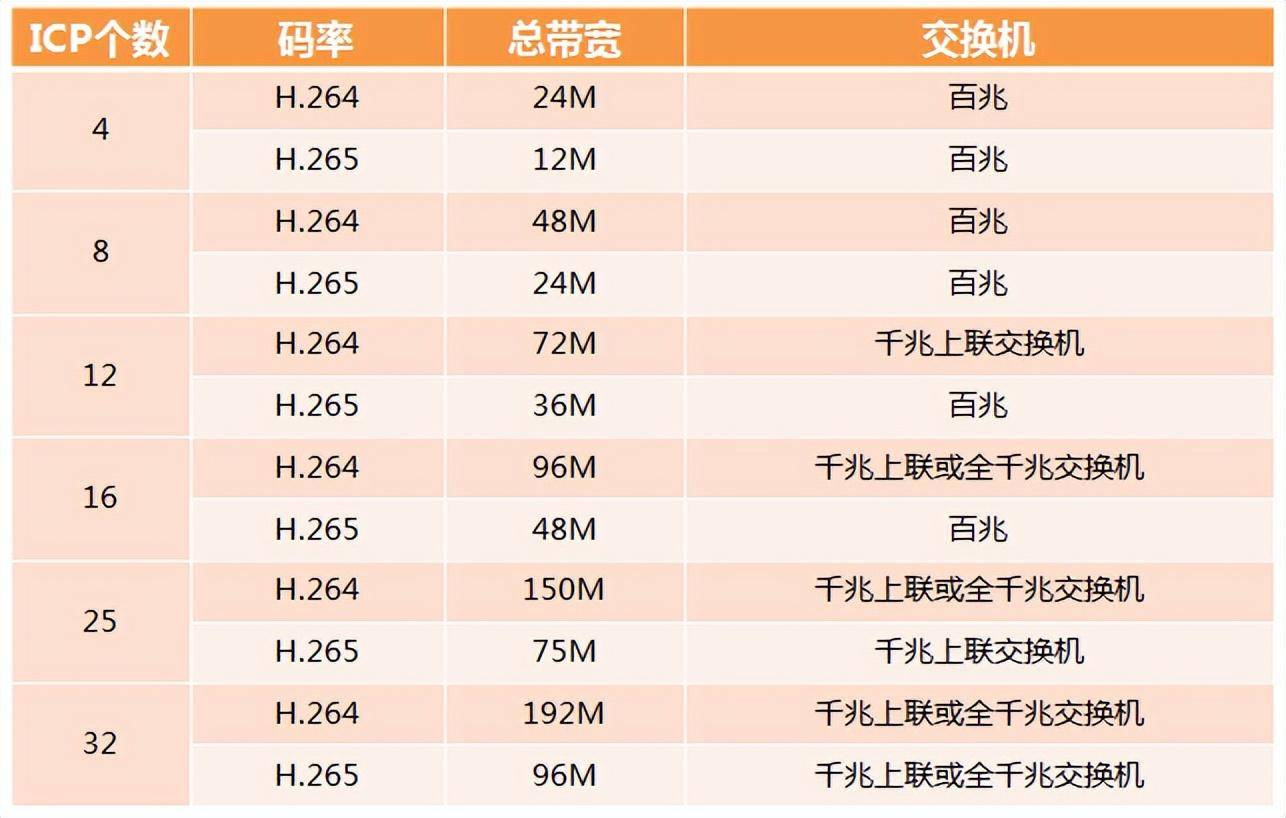

带宽值=（子码流+主码流）*通道数*1.2，暨带宽值＞70M，用千兆，带宽值＜70M，用百兆。

举个例子，有台交换机接入了20台H.264 200W的摄像机（4+1M），按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。‍

2、核心交换机应该怎么选‍

接入-汇聚-核心三层结构设计是大型和中型的网络监控项目的普遍选择，而核心交换机则是数据传输的中心，承载着大量的数据流量，典型的大型监控网络，流量会由多个千兆端口进行转发。目前二/三层管理型全千兆交换机，均适合作为监控网络的核心交换，承担大容量数据交换，组建各样的网络。‍

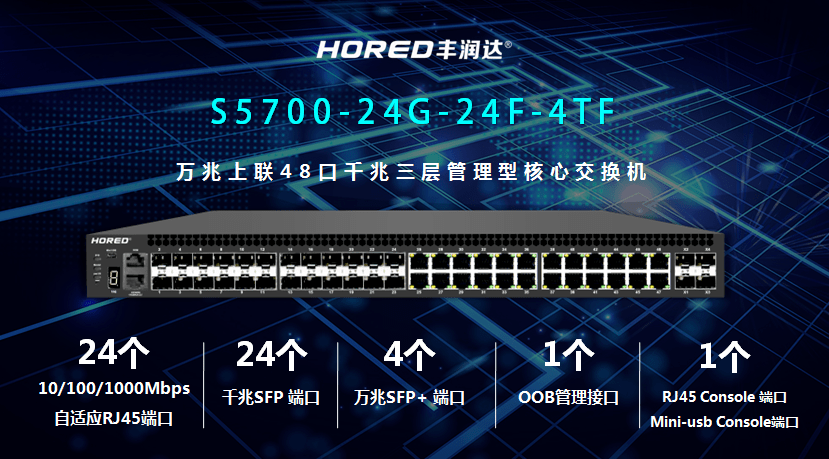

选择核心交换机的时候，根据IPC数量，100个点左右，推荐千兆管理型交换机，200~500台，推荐三层管理型交换机。‍

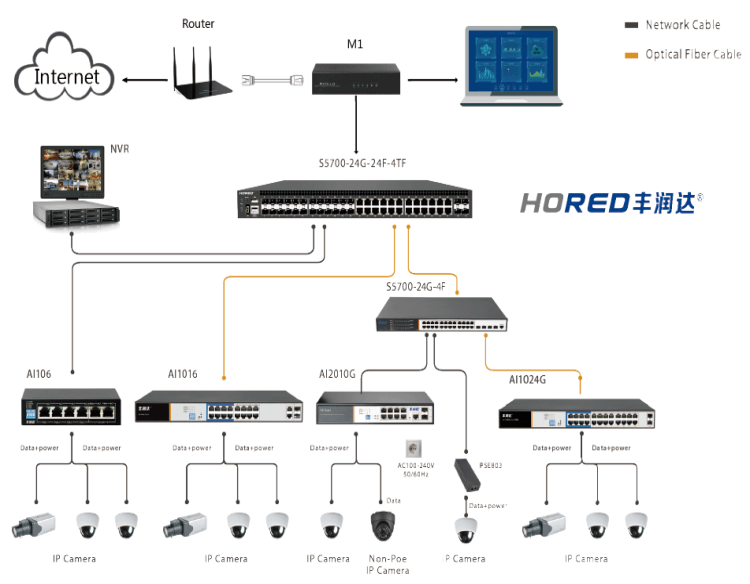

丰润达500个点位安防监控方案

3、如何选择POE交换机‍

POE是通过网线进行供电和数据传输的一种技术，只需要一条网线就，可以接入一个PoE摄像机点位，不需要额外的电源布线。‍

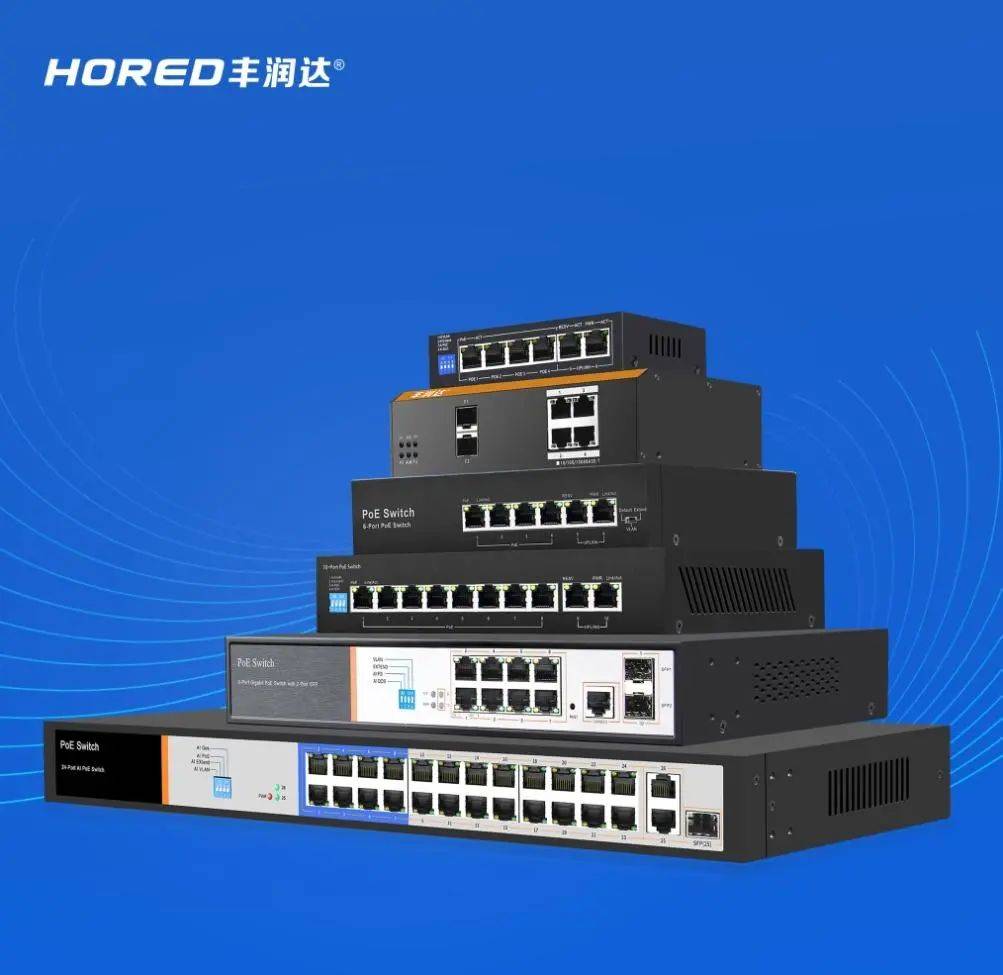

丰润达POE交换机

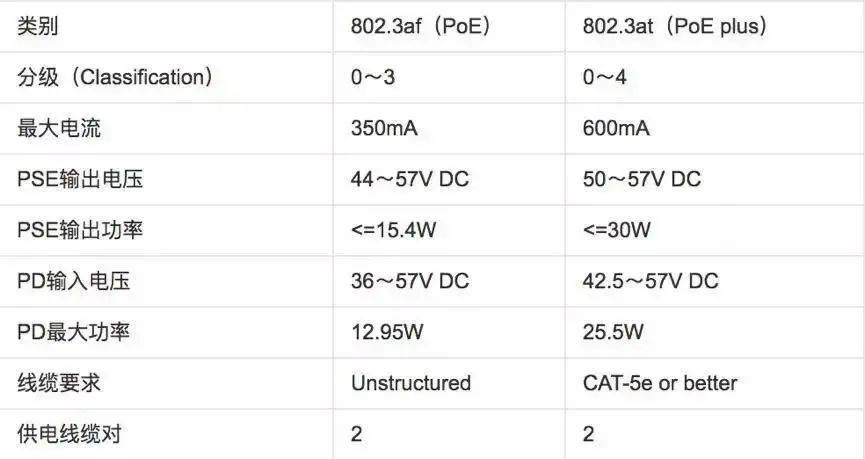

POE的选择需要根据IPC的最大功率选择交换机的规格，单端口功率是否可以满足交换机下挂接的任意一款IPC的最高功率。普通PoE IPC功率不会超过10W，所以交换机只需要支持802.3af即可。但部分高速球机的功率需求约20W，或者部分无线接入AP的功率会更高，那么则需要交换机支持802.3at。‍

同时，确认整机最大供电功率满足要求，设计时需要将所有IPC的功率都考虑在内。交换机的最大输出供电功率需要大于所有IPC的功率之和。在网线的选择上也是POE交换机的关键，特别是供电类型选择，使用八芯网线进行传输，不需要考虑。如果是四芯网线，则需要确认交换机是否支持A类供电。‍
