协议分析实战

协议分析是逆向技术中的一个重要技能，本篇文章先分享3个app。

第一个app

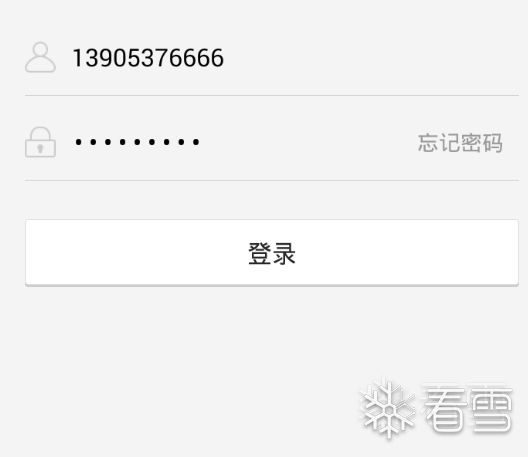

找到登录界面，我输入的手机号是13905376666，密码是：666666666。

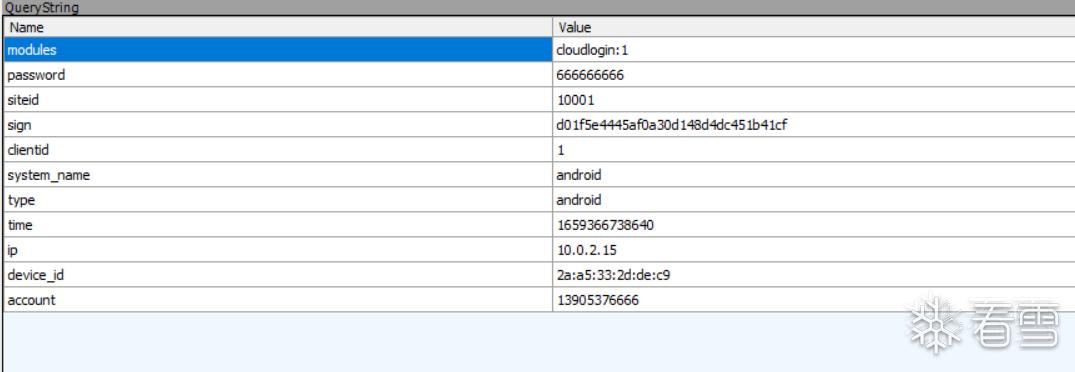

先抓包：

这个是请求包：

http://m.xxxx.com.cn/v2/member?modules=cloudlogin%3A1&password=666666666&siteid=10001&sign=d01f5e4445af0a30d148d4dc451b41cf&clientid=1&system_name=android&type=android&time=1659366738640&ip=10.0.2.15&device_id=2a%3Aa5%3A33%3A2d%3Ade%3Ac9&account=13905376666 HTTP/1.1

第一步，也是最重要的一步，得先定位到关键代码的位置：

（这里插一句，分析协议字段的时候一般都是最后分析sign

字段，这个sign字段经过我这几天的学习总结出来的一般是这样生成的：

先将其他字段加密之后，然后有的还可能带一些盐，最后将各个字段排序之后，然后加密，MD5一般是）

回到分析过程中，这里发现，只有sign字段看着像加密的，其他的基本都是明文，然后找到两个方法，分别下断点，然后看看他走哪个就完事了。

这里我打算搜索post请求中的v2/member，和"system_name"。

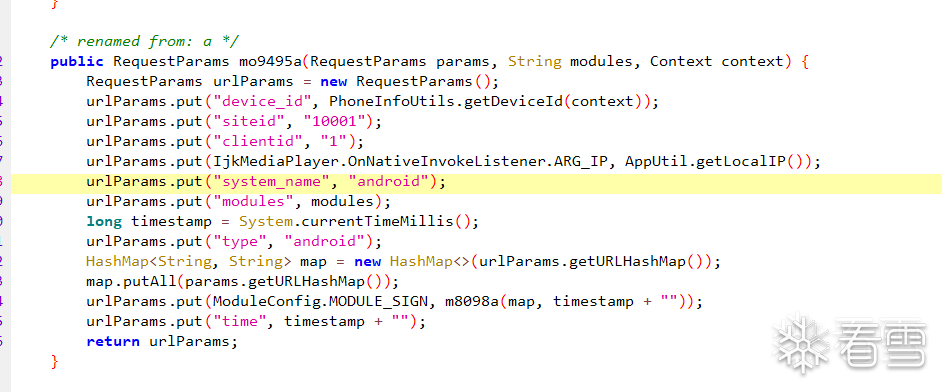

最终定位到这个两个方法中比较像：

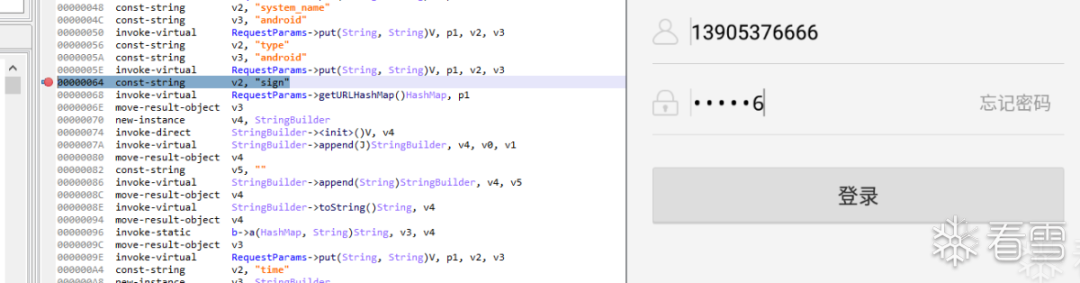

然后动态调试的时候我怕段不下来，就遇见sign都下了断点（这也是一种方法吧哈哈，但是他会在一些奇奇怪怪的方法中段下来，但是只要不是你想要的断点处，直接让程序继续运行就好了），然后发现我的判断没有错：（当点击登录按钮的时候程序从这里断了下来）

这个协议分析我也是刚刚开始自己动手，然后就打算把步骤写的详细一点：

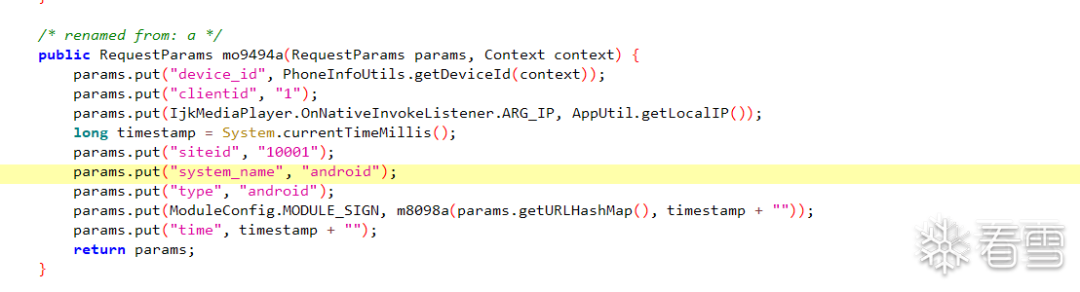

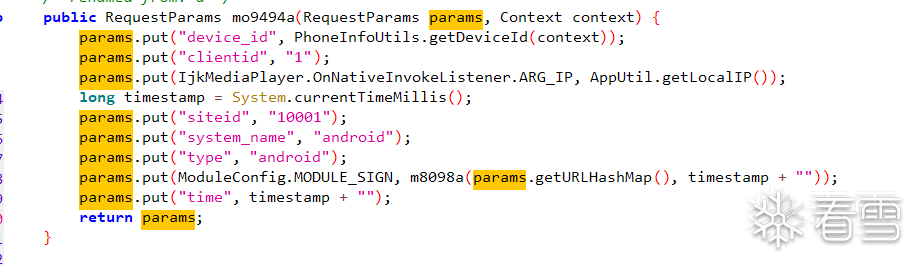

首先看这个函数的两个参数：

第一个参数表示一个集合，在这个集合中保存发往服务器的数据包中的各个参数，然后第二个参数的翻译是上下文，所以这个参数应该就是连接上下函数的一个变量。

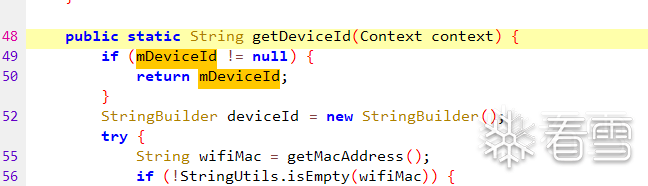

然后看这个device_id就是表示手机的串号：

是这样声明的：

就是返回手机的型号，没有什么好说的。

然后解释完第一个，其他的就不用过多解释啦：

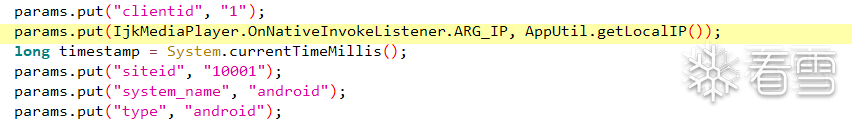

这个clientid就是定值1：ClientID(客户端标识号)用于标识连接到API服务的客户端。

然后下一个就是本机IP地址，还有时间timestamp，siteid站点标识符定值10001，系统名称system_name，型号type是Android的。

然后重点就是这个sign了，这个是个签名校验，这个校验对于我们来说就是我们自己分析算出来的sign值和发往服务器的sign值一样，就说明分析正确了，一般的校验都是看这个发往服务器的sign值和服务器那边计算出来的sign值是否一样：

所以接下来就是要分析这个函数了 m8098a(params.getURLHashMap(), timestamp + ""));

他是这样声明的：

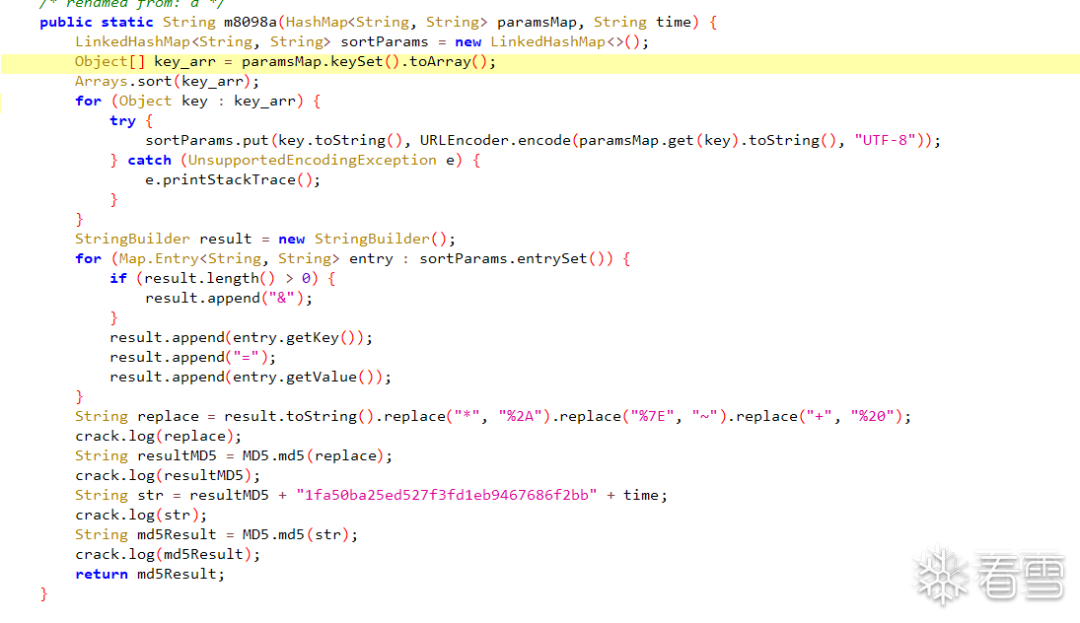

然后就要分析这个关键函数了：

  public static String m8098a(HashMap<String, String> paramsMap, String time) {//传入两个参数，一个是map集合，一个是刚刚获取的time        LinkedHashMap<String, String> sortParams = new LinkedHashMap<>();//声名一个新的集合        Object[] key_arr = paramsMap.keySet().toArray();//将map中的属性取出来，存放在key_arr数组里面        Arrays.sort(key_arr);//进行排序        for (Object key : key_arr) {            try {                sortParams.put(key.toString(), URLEncoder.encode(paramsMap.get(key).toString(), "UTF-8"));            } catch (UnsupportedEncodingException e) {                e.printStackTrace();            }        }//将刚刚key_arr数组里面的值转化成string类型，然后将map中的数据进行url编码，然后将这两个数组组合成一个键值对放在新声名的sortParams中        StringBuilder result = new StringBuilder();        for (Map.Entry<String, String> entry : sortParams.entrySet()) {//把刚刚处理完的sortParams中的值利用迭代器取出来放在entry变量中            if (result.length() > 0) {                result.append("&");            }//在每一个键值对后面用 & 连接            result.append(entry.getKey());            result.append("=");            result.append(entry.getValue());//将键和值之间用 = 连接        }//这样就像发往服务器的包的结构了        String replace = result.toString().replace("*", "%2A").replace("%7E", "~").replace("+", "%20");//将处理完的结果result在to string之后进行字符替换为replace        String resultMD5 = MD5.md5(replace);//将replace进行md5加密之后为resultMD5        String str = resultMD5 + "1fa50ba25ed527f3fd1eb9467686f2bb" + time;//进行字符串拼接之后（加盐）转换为str        String md5Result = MD5.md5(str);//将str在进行md5加密之后作为函数的返回值md5Result        return md5Result;//返回的md5Result即为sign值    }

这样的话第一个app的协议字段到此就分析完了。

第二个app：

我输入的用户名是kanxue，密码是kanxue123。

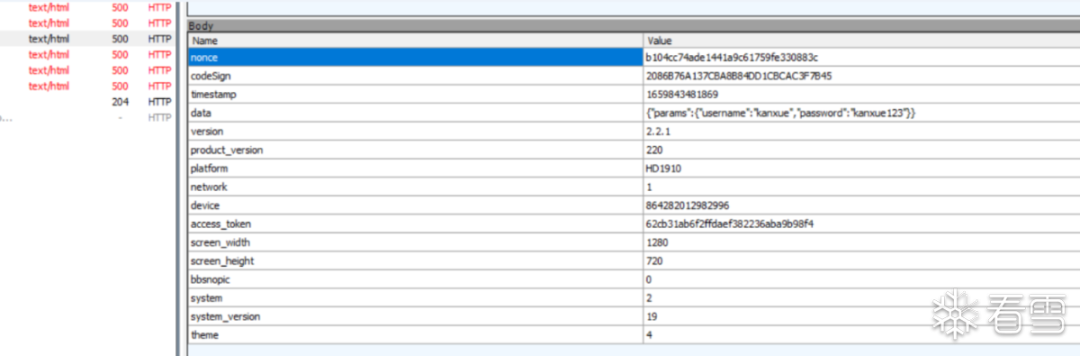

data值明文传输：

POST http://xxxx.xx8xx88xx.com/v2_2/user/login HTTP/1.1nonce=b104cc74ade1441a9c61759fe330883c&codeSign=2086B76A137CBA8B84DD1CBCAC3F7B45&timestamp=1659843481869&data=%7B%22params%22%3A%7B%22username%22%3A%22kanxue%22%2C%22password%22%3A%22kanxue123%22%7D%7D&version=2.2.1&product_version=220&platform=HD1910&network=1&device=864282012982996&access_token=62cb31ab6f2ffdaef382236aba9b98f4&screen_width=1280&screen_height=720&bbsnopic=0&system=2&system_version=19&theme=4

根据上一个app的分析，这回需要重点分析的应该是codeSign，nonce，access_token（这个介绍一下吧）：

accesstoken一个访问令牌包含了此登陆会话的安全信息。登录一次，服务器生成一个token返回给你，你只需每次请求附带这个token就能对网站标识自己的身份。换句话说，就是一个电子版的令牌。（这个字段可以通过解码，变成人可以看的字段）

然后剩下的字段看着直接random就好了。

然后就该定位了，还是把看着像的地方都下上断点，然后看看从哪里段下来就好了：（这个挺好的，就三处断点，上一个app我下了9个，不要嫌麻烦，静下心来就好）：

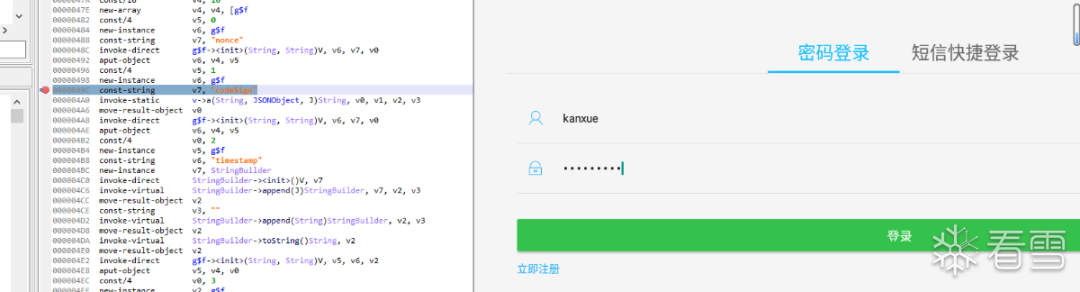

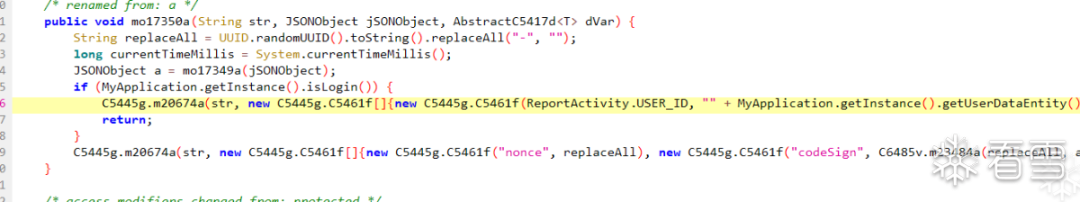

然后发现程序断在了这里：

这里我插一句，之前我说过JEB谁用谁说好...今天出bug了哈哈，这个JEB他有的时候不显示寄存器的值：

然后用readvar v0 string还报错，这就得上Android stdio。

定位到这个关键函数：

直接上代码分析过程了：

   public void mo17350a(String str, JSONObject jSONObject, AbstractC5417d<T> dVar) {        String replaceAll = UUID.randomUUID().toString().replaceAll("-", "");//这里就是随机一个UUID，然后赋值给nonce字段        long currentTimeMillis = System.currentTimeMillis();//获取系统时间，在计算codesign字段时会用到的·1        JSONObject a = mo17349a(jSONObject);//从函数的传入的参数中取出的JSON_object中应该就是那个data字段的值        if (MyApplication.getInstance().isLogin()) {//如果点击登录按钮，就走下面这个分支，就是进行键值对的拼接            C5445g.m20674a(str, new C5445g.C5461f[]{new C5445g.C5461f(ReportActivity.USER_ID, "" + MyApplication.getInstance().getUserDataEntity().getUid()), new C5445g.C5461f("login_token", "" + MyApplication.getInstance().getUserDataEntity().getLogin_token()), new C5445g.C5461f("nonce", replaceAll), new C5445g.C5461f("codeSign", C6485v.m23485a(replaceAll, a, MyApplication.getInstance().getUserDataEntity().getUid() + "", currentTimeMillis)), new C5445g.C5461f("timestamp", currentTimeMillis + ""), new C5445g.C5461f("data", a.toString()), new C5445g.C5461f("version", C5414a.f16227f + ""), new C5445g.C5461f("product_version", "220"), new C5445g.C5461f(C1380c.PLATFORM, Build.PRODUCT + ""), new C5445g.C5461f(CandidatePacketExtension.NETWORK_ATTR_NAME, MyApplication.getNetworkType() + ""), new C5445g.C5461f("device", "" + MyApplication.getDeviceId()), new C5445g.C5461f("access_token", "" + C5414a.f16229h), new C5445g.C5461f("screen_width", "" + C5414a.f16230i), new C5445g.C5461f("screen_height", "" + C5414a.f16231j), new C5445g.C5461f("bbsnopic", MyApplication.isForumNoIMG() + ""), new C5445g.C5461f(C7748d.C7755c.f24519a, MessageService.MSG_DB_NOTIFY_CLICK), new C5445g.C5461f("system_version", Build.VERSION.SDK_INT + ""), new C5445g.C5461f("theme", C5414a.f16223b + "")}, (ResultCallback) dVar);            return;        }        C5445g.m20674a(str, new C5445g.C5461f[]{new C5445g.C5461f("nonce", replaceAll), new C5445g.C5461f("codeSign", C6485v.m23484a(replaceAll, a, currentTimeMillis)), new C5445g.C5461f("timestamp", currentTimeMillis + ""), new C5445g.C5461f("data", a.toString()), new C5445g.C5461f("version", C5414a.f16227f + ""), new C5445g.C5461f("product_version", "220"), new C5445g.C5461f(C1380c.PLATFORM, Build.PRODUCT + ""), new C5445g.C5461f(CandidatePacketExtension.NETWORK_ATTR_NAME, MyApplication.getNetworkType() + ""), new C5445g.C5461f("device", "" + MyApplication.getDeviceId()), new C5445g.C5461f("access_token", "" + C5414a.f16229h), new C5445g.C5461f("screen_width", "" + C5414a.f16230i), new C5445g.C5461f("screen_height", "" + C5414a.f16231j), new C5445g.C5461f("bbsnopic", MyApplication.isForumNoIMG() + ""), new C5445g.C5461f(C7748d.C7755c.f24519a, MessageService.MSG_DB_NOTIFY_CLICK), new C5445g.C5461f("system_version", Build.VERSION.SDK_INT + ""), new C5445g.C5461f("theme", C5414a.f16223b + "")}, (ResultCallback) dVar);    }

接下来这个函数new C5445g.C5461f（）就是键值对的拼接了：

然后就要一个个看看各个字段对应的值是怎么生成的了。

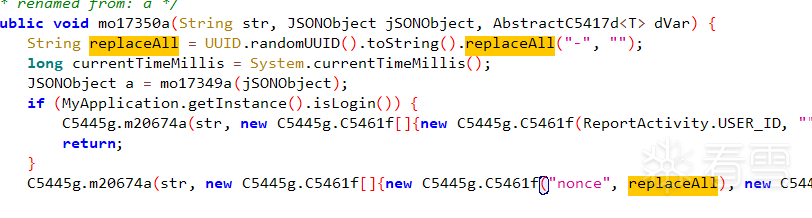

nonce：先生成一个随机数，然后进行字符的替换。

然后这几个就是明文，没有加密过程：

其他的几个也是直接明文传输，就不一一展示了。

然后来看看这个加密的字段access_token：

然后就要分析这个东西了 C5414a.f16229h 跳过去看看：

接着跟进去分析，终于找到了定义他的地方了：

static {        String str = f16227f + Build.PRODUCT + MyApplication.getNetworkType() + MyApplication.getDeviceId();        crack.log(str);        f16229h = C6448r.m23455a(str);    }

这个字段f16227f是获取versionname：

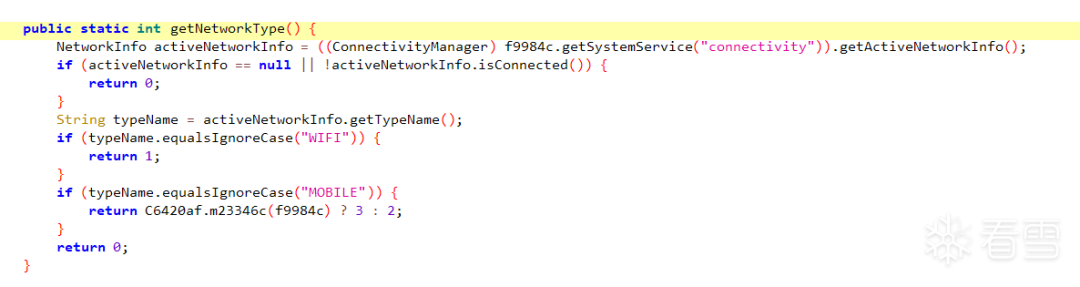

后面的几个是deviceid，还有网络信息：

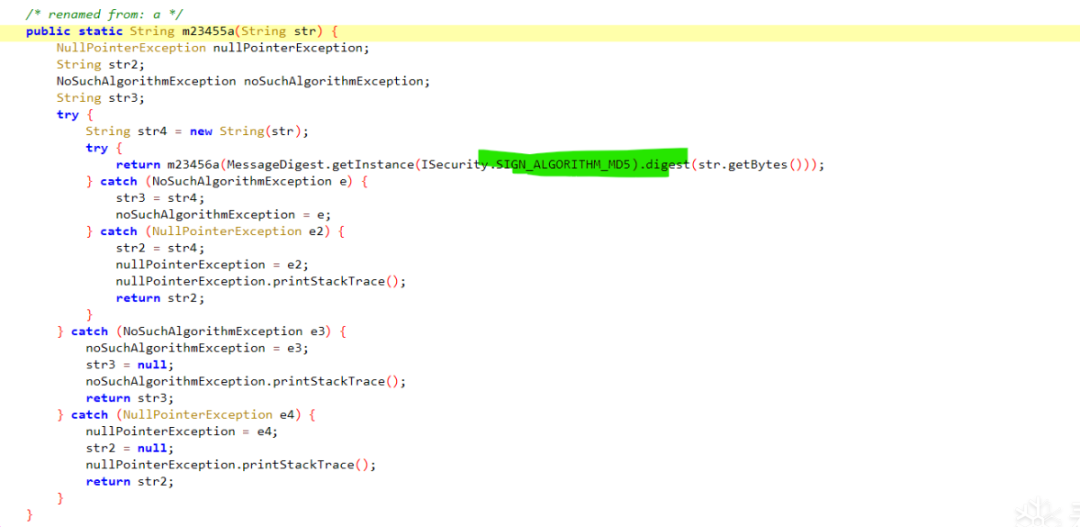

最后再看看这个函数C6448r.m23455a（）干了什么：

就是个md5加密就完了。

最后重点看这个codesign字段：

第一个参数relaceall是随机生成的数字，然后进行了字符串的替换。

第二个参数a是之前传入的

jsonobject中的data中的数据，就是明文的用户名和密码。

第三个参数是当前的时间。

然后就要跟进分析这个函数了：

这个函数的三个参数都分析完了，只有这个参数我们还不知道是什么。m23483a()：

public static final int forum_key = 2131230990;

然后就要看这个函数了C6420af.m23337b（）。

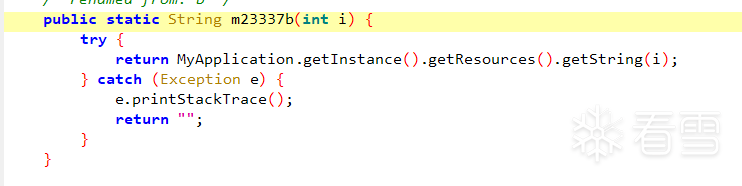

这个是获取资源文件的函数。

所以要想得到这个字段的值就要从资源文件中看看了：‍

<string name="forum_key">94ac5cfb69e87bd7</string>

这样所有字段的值都得到了，最后直接看看这个函数就好了。

C6448r.m23455a（）还是刚刚那个md5加密的函数：

这样这款app就分析完了。

分析完上面两款app大家也可以发现，这些工具没有谁最好，只是都得使用，各有个的好处，上次说那个JEB yyds就打脸了哈哈，这个jadx也挺好的，一些代码直接翻译成人能看懂的了。

第三个app

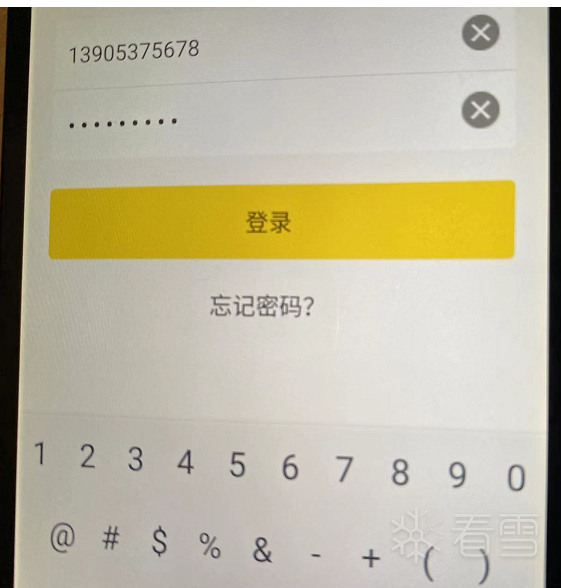

这款app我用的真机，模拟器出了点问题，先登录：

然后抓包，登录包中只有这两个数据：

这里如果只在key上面下断点是段不下来程序的（分析到后面就知道了，这个传输的字段叫key_id）,所以这里我打算从post字段上下手。

POST http://passport.xxxx.com.cn/login_jsonp_active.do HTTP/1.1Content-Type: application/x-www-form-urlencoded; charset=utf-8Content-Length: 302Host: passport.xxxx.com.cnConnection: Keep-AliveAccept-Encoding: gzipCookie: JSESSIONID=aaapcYHe7KtGb7NDScYhyUser-Agent: okhttp/3.1.2 key=dTdlMmtGQjZIQk9CNmdudi95QURUbUNrZ2xKWFRNc0t0Z3g4NnpKRkZDYjRGc25RU05CL0wzSjQ2ZFYrMmxqd1ZaU2JtTVJvaURudWJhVnpFZGRsRmZGQldGQzBxbE0xVFVNVER5TDRpNkFpc1E4eVJVK0VnZWxBUUdaR0lvZ0Y5NTdFKzJKRVFtNlR0SDN5SGtCY1FOZnFIYnpNdmZqa3FPVnc2SkNGUzJ1SWUrb2xBby9wbGUrSUh1bU1wK2pTbW1XYkhzajNsYmM9P2tleUlkPTE

这里我搜索的是login_jsonp_active这个字段，然后定位到这里：

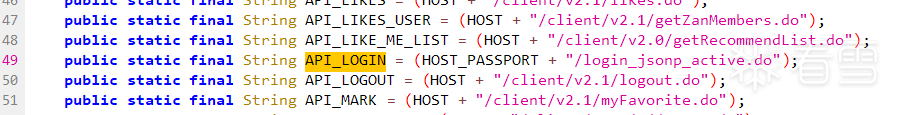

然后看那个API_LOGIN的交叉引用定位到了这里：

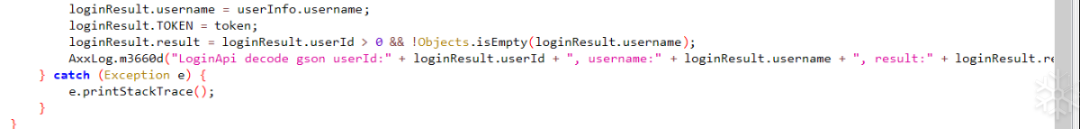

然后向下找找看看有没有突破点：这个函数中有解密字段，还有用户名和结果，看着比较像：

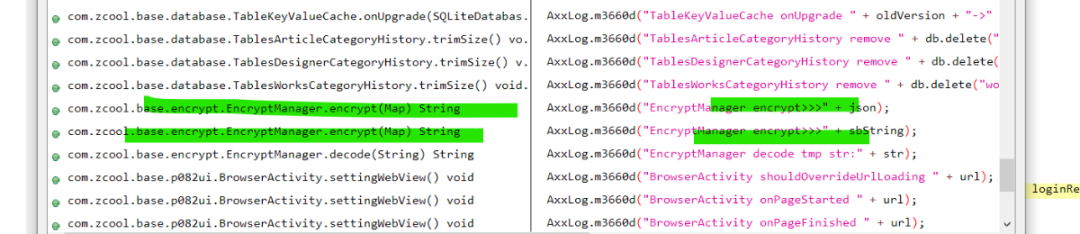

然后继续看交叉引用，这里有解密的标志，所以这里看着比较像：

最终定位到了这里，发现了是key_id字段，不是key字段.....难怪下这么多断点都找不到它：

然后还发现了这个：发现他是des加密：

sb.append(DESedeCoder.encode(json, KEYS.get("1"))).append("?keyId=").append("1");

然后就要分析这个函数是怎么加密key_id字段了：

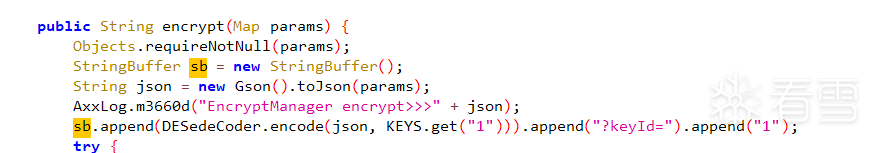

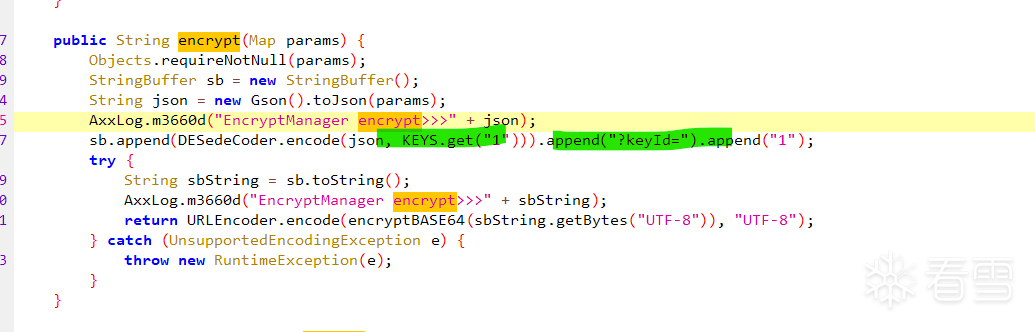

public String encrypt(Map params) {

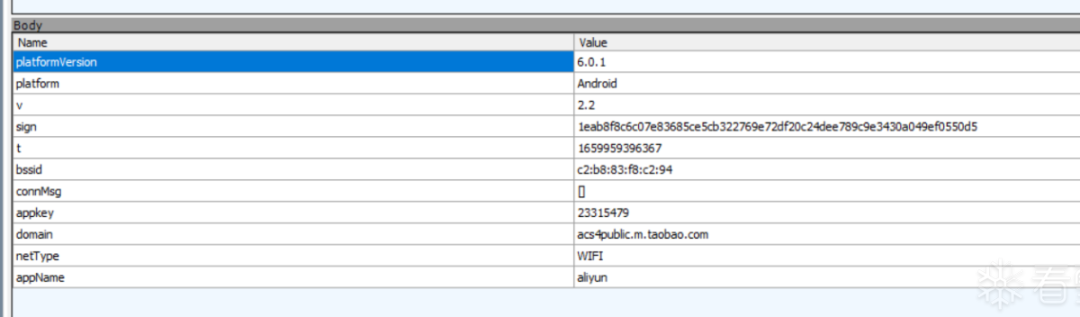

这个传入的参数中的map数据，在fiddler中得数据包中可以发现。

然后通过搜索sign字段也可以定位到在app中的位置：

public static Map<String, String> m264a(Map<String, String> map) {      map.put("t", String.valueOf(System.currentTimeMillis()));      StringBuilder sb = new StringBuilder(128);      sb.append(m265b(map.get("appkey"))).append("&").append(m265b(map.get("domain"))).append("&").append(m265b(map.get("appName"))).append("&").append(m265b(map.get(SdkConstants.APP_VERSION))).append("&").append(m265b(map.get("bssid"))).append("&").append(m265b(map.get("channel"))).append("&").append(m265b(map.get(LeService.KEY_DEVICE_ID))).append("&").append(m265b(map.get("lat"))).append("&").append(m265b(map.get("lng"))).append("&").append(m265b(map.get("machine"))).append("&").append(m265b(map.get("netType"))).append("&").append(m265b(map.get("lng"))).append("&").append(m265b(map.get("platform"))).append("&").append(m265b(map.get("platformVersion"))).append("&").append(m265b(map.get("preIp"))).append("&").append(m265b(map.get("sid"))).append("&").append(m265b(map.get("t"))).append("&").append(m265b(map.get("v")));      map.put("sign", m263a(sb.toString()));      return map;  }

分析完参数是啥，就要看看函数的具体操作了：

先声名一个stringbuffer变量，在将map中的数据转化为string类型。

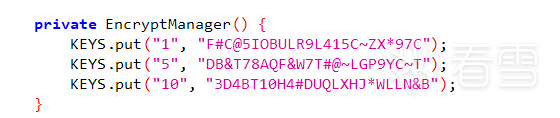

然后就是对key字段进行的加密了：那个 KEYS.get("1")在这个可以找到了值：应该是密钥。

然后就要分析这个函数了：DESedeCoder.encode(json, KEYS.get("1"))

第一个参数是map中的数据，第二个参数是密钥。

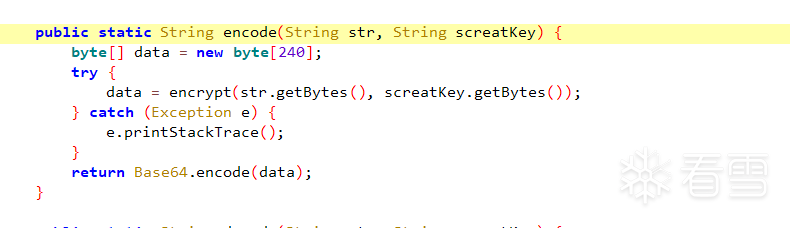

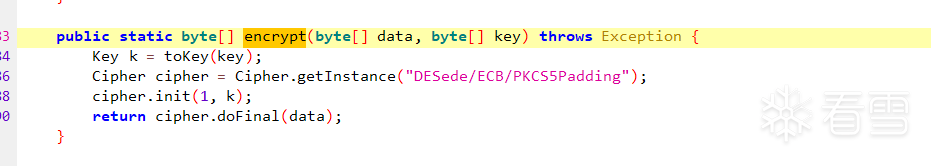

先将传入的字符串转化为byte类型，然后传入encrypt函数：继续跟进分析：

这款app的加密字段就分析完了。总结一下：这个协议分析和找flag基本上是一样的，就是定位到关键字段和函数，然后分析加密过程，这次就先分享三个java层的吧，下次再分析so的。
