IoT设备获取本地shell权限并进行软件调试
1、简介
笔者近期研究了一些智能家居设备，这些设备开放端口较少，网络侧基本无法获取调试权限。本地获取设备的调试权限，在当前的攻防形态下，就变成了一个重要步骤。本文主要记录通过串口、固件篡改获取本地权限的过程。

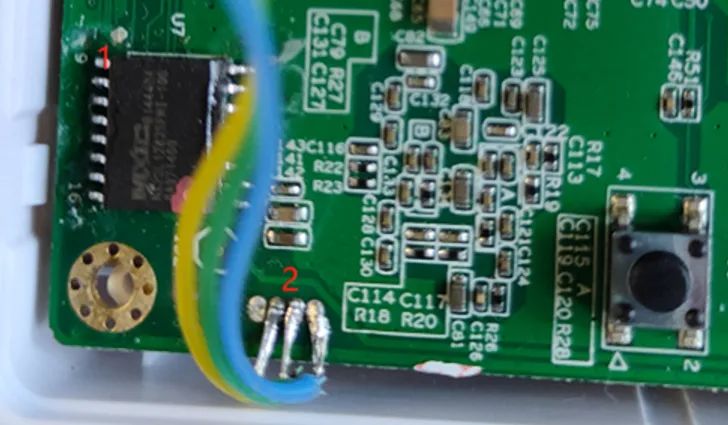

如下图所示的设备，位置1为flash芯片，位置2为串口调试接口。使用串口线进行串口探测，将主板上的接口一一引出，再使用万用表测试电平，最后判定其串口线序，这一步许多道友都分享了，这里不再赘述。接下来主要介绍记录获取本地shell权限和调试环境的过程。
图 1 设备主板flash和串口位置
2、本地权限获取
本节主要介绍3个步骤，分别是串口探测、读取固件、更改固件。这三个步骤的实验可使设备运行更改后的固件，并成功执行本地shell和telnetd服务。
2.1 串口探测
使用串口线连接到设备后，显示(none)login，需要进行登录。因为不知道密码，暂时无法获取本地root权限。

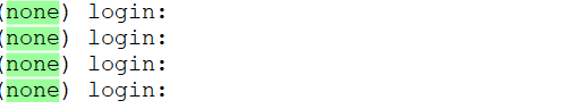

图 2 本地提示登录
尝试更改uboot启动参数时，uboot设置了密码。

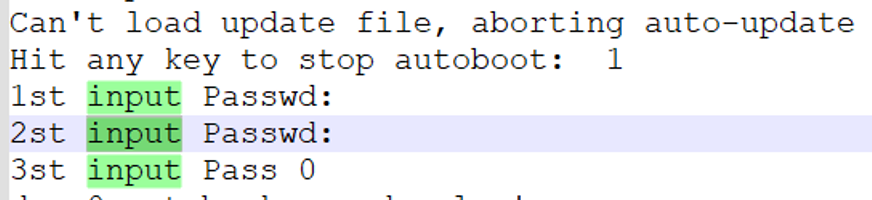

图 3 进图uboot命令行之前提示输入密码
尝试把uboot提取出来后，发现一个密码，但是输入到uboot中，无法登录，暂时没办法短时间内通过uboot启动我们指定的固件。
图 4 uboot逆向后硬编码的某字符串
综上，在串口上直接获取本地权限比较困难，逆向完uboot需要的时间成本较大，决定改flash上的固件获取权限。
2.2 读取固件
硬件上使用Norflash，硬件上处理固件相对容易。本次使用工具如下：
Ø Xgpro T56编程器
Ø Putty
Ø USB转TTL线
Ø 拆焊台
使用编程器将固件读取后，可直接使用binwalk解压到文件系统，进而进行固件的静态分析。

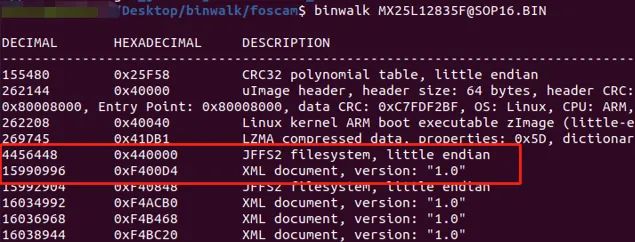

图 5 binwalk输出的固件结构
Binwalk的结构看起来有些识别误差，我们查看F40000附近后，可确定0x440000-0xF40000处为JFFS2文件系统分区（而非0xF400D4）。

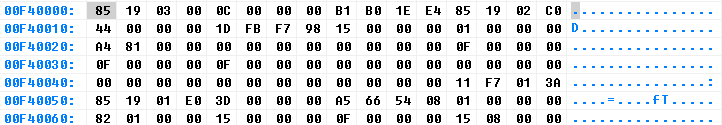

图 6 固件0xF40000位置

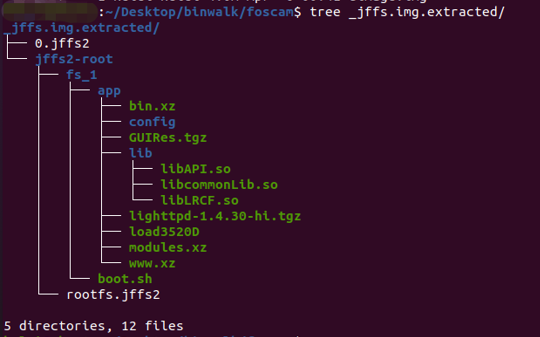

使用dd命令分割固件，将该区域的文件系统文件使用binwalk解压后，可得到以下文件系统内容。
图 7 JFFS文件系统内容

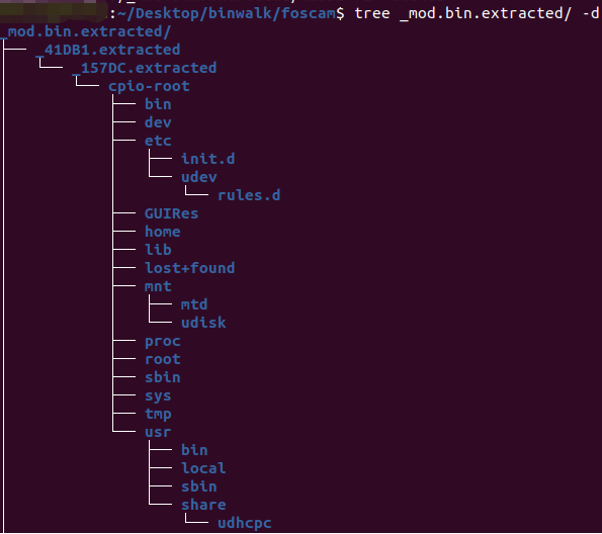

使用binwalk解压整个固件，可得到根文件系统目录，如下所示：
图 8 根文件系统结构
在根文件系统下搜索”boot.sh”，确定boot.sh会在开机启动。

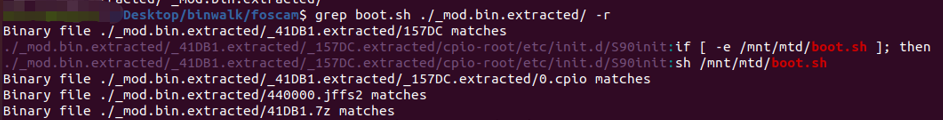

图 9 开机启动boot.sh
也就是说，JFFS2文件系统作为一个MTD分区被加载到内存后，进行了挂载，并在启动脚本”S90init”中启动。我们只需要更改该脚本，并启动telnetd和串口shell即可。
2.3 更改固件

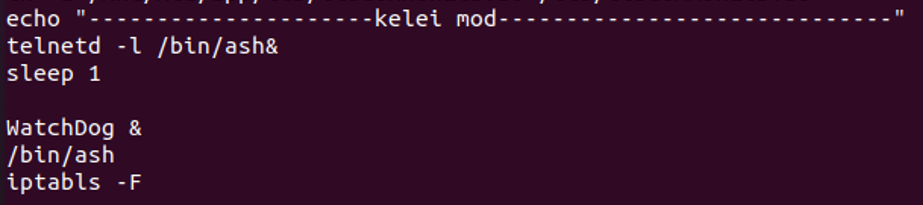

由以上实验可知，更改boot.sh即可执行本地命令。在boot.sh中增加如下所示内容。
图 10 固件更改内容
下面重新打包固件。主要步骤如下：
Ø 将被更改的固件目录重新打包为相同格式的文件系统rootfs.jffs2。
Ø 制作全“ff”的文件系统out1024.bin。
Ø 将rootfs.jffs2填充到out1024.img中。
Ø 将out1024.img填充到原固件中。
分别对应下列命令：
图 11 更改固件对应的命令
使用编程器进行固件烧录，这里不再赘述编程器的使用过程。再次启动设备后，发现设备启动了更改后的脚本：

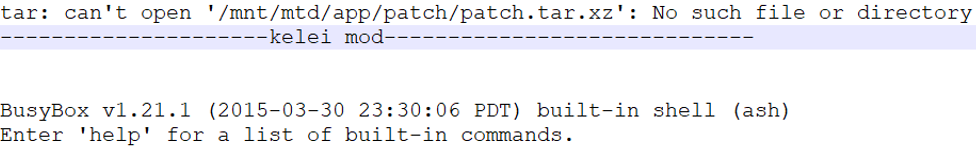

图 12 更改后的固件生效
telnet也连接shell成功：
图 13 连接telnet shell成功
3、调试环境
本节介绍两个方面的内容，分别是NFS服务的搭建流程和交叉编译环境的搭建流程，通过这两个流程，我们实现了拓展本地运行存储空间，并建立了软件进程的调试环境。
3.1 NFS服务

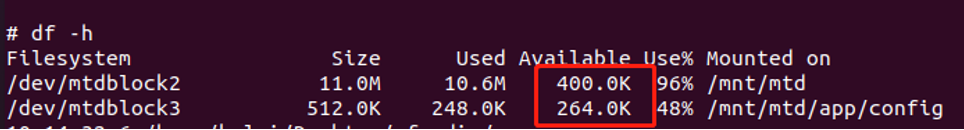

本地拿了权限，但是设备没有太多的空间供我们使用，具体如下所示。、
图 14 设备自身空间使用情况

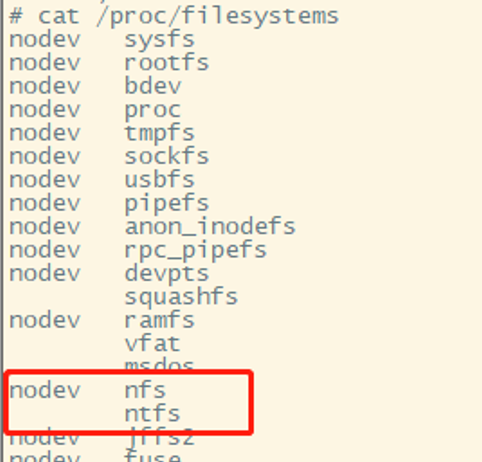

查看/proc/filesystems确认设备具备NFS服务挂载的模块，使用NFS服务外部硬盘到本地执行gdbserver或者tcpdump是一个比较好的选择。
图 15 filesystems文件内容
本地搭建好NFS服务后，让服务主机与设备在一个子网中，可远程挂载NFS服务到本地，解决了本地空间不足的问题。具体如下。

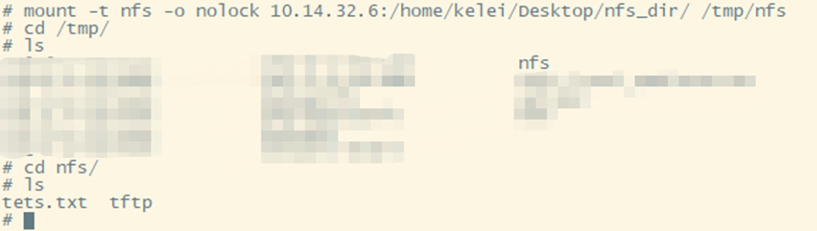

图 16 挂载远程硬盘成功

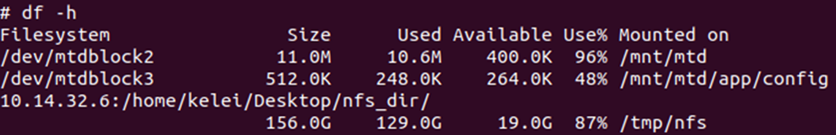

图 17 挂载远程硬盘拓展容量
3.2 交叉编译环境
3.2.1 确定交叉编译器
全盘搜索“arm-”可得到以下信息，确定交叉编译工具为arm-none-linux-gnueabi-4.4.0_ARMv5TE，具体如下图所示。在网上可找到其下载地址。

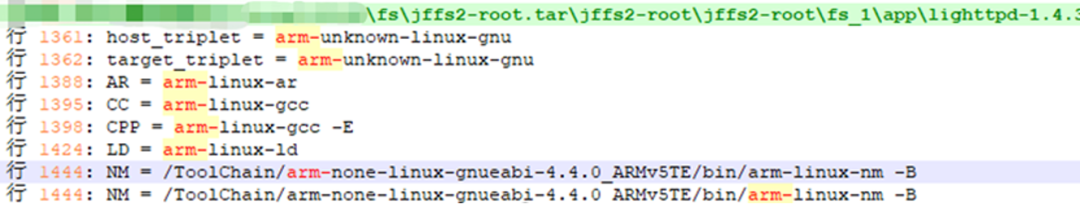

图 18 确定交叉编译器

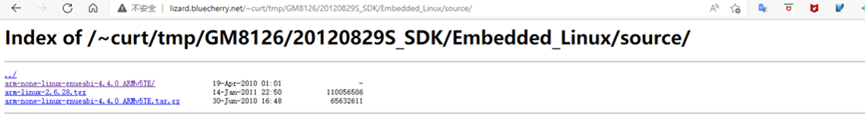

图 19 网上搜索到交叉编译器链接
构建交叉编译环境的过程就是解压、添加PATH到系统中的过程，这里不再赘述，接下来尝试编译gdbserver。
3.2.2 交叉编译gdbserver
由图 网上搜索到交叉编译器链接 可知，交叉编译器的版本可追溯到2012年8月份。这里选定2013年左右的gdb-7.6.1进行编译，出错的概率会小些。
Gdb依赖的termcap库不在交叉编译环境中，下载termcap-1.3.1.tar.gz并交叉编译后，将编译生成的libtermcap.a复制到交叉编译环境的lib目录下即可编译gdbserver成功。编译gdbserver的命令如下：
./configure --host=arm-none-linux-gnueabi --target=arm-none-linux-gnueabi CC=arm-none-linux-gnueabi-gcc
这一条命令分别在gdb根目录下和gdb/gdbserver目录下运行，即可生成交叉编译后的gdb和gdbserver。将编译后的文件复制到nfs共享目录下：
图 20 复制gdb和gdbserver到共享目录下
图 21 在设备上执行gdbserver和gdb成功
图 22 gdbserver attach进程成功
图 23 建立调试连接
最后建立连接的时候暂时出现了一些问题。看门狗给把进程关掉了，后面的调试还要绕过看门狗，这里不再赘述。
图 24 看门狗kill了调试进程
4、总结
本文通过记录智能家居设备的部分研究过程，向读者分享了嵌入式产品简单的固件分析、固件篡改、调试环境的建立流程。希望对各位读者的安全研究有帮助。
由于现有设备的特殊性，这些方法只是达到阶段目标的可行方式之一。比如烧录固件，也可以通过uboot的tftp功能烧录，还可以通过uboot加载DIY的固件等等，这些功能比较简单，但归根结底还是向flash中写入数据，并将flash区域中的数据读取到内存空间后进行启动的过程，单独成文的必要性不大，有兴趣的同学可以单独沟通。
