Il2Cpp恢复符号过程分析
Il2Cpp介绍
unity作为两大游戏引擎之一，其安全性也值得被关注。在早期unity的脚本都是采用C#编写的，直接编译成C#模块，所以直接使用C#反编译器即可非常完整的获得游戏的源码，此时的Unity脚本后处理引擎为Mono。

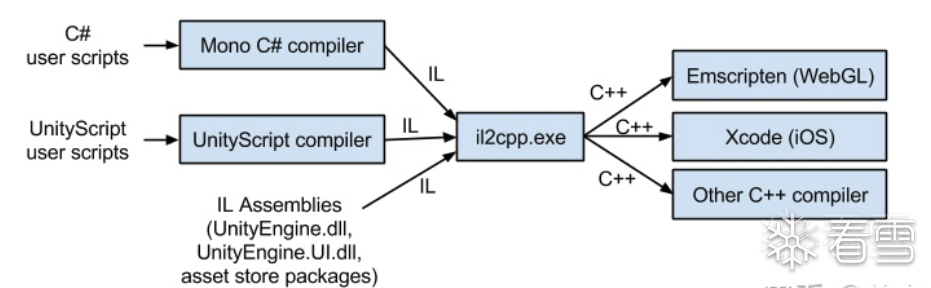

而由于C#的效率问题和安全性问题，Unity推出了新的脚本后处理引擎Il2Cpp，该引擎分为两个部分，一个是AOT静态编译引擎，一个是libil2cpp运行时库。
前者通过将C# IL编译成C++代码，从而交由不同平台编译器编译，后者则实现了诸如垃圾回收、线程/文件获取、内部调用直接修改托管数据结构的原生代码的服务与抽象。
Il2Cpp编译的游戏，往往有两个重要的文件，一个是GameAssembly.dll，该文件是由C++代码编译而成的程序，游戏重要的逻辑都在该文件内，其中包含了il2cpp的运行时库。另一个文件是global-metadata.dat，该文件保存了一些重要的字符串信息和一些元数据，用于il2cpp的动态特性，例如反射等。
这里着重分析如果通过解析GameAssembly.dll和global-metadata.dat来恢复其中包含的类名，方法名，field偏移。
解析global-metadata.dat
首先得弄明白该文件保存了哪些内容，可以找到libil2cpp的源码。直接搜索global-metadata.dat即可找到相关代码。该函数位于vm/GlobalMetadata.cpp下。

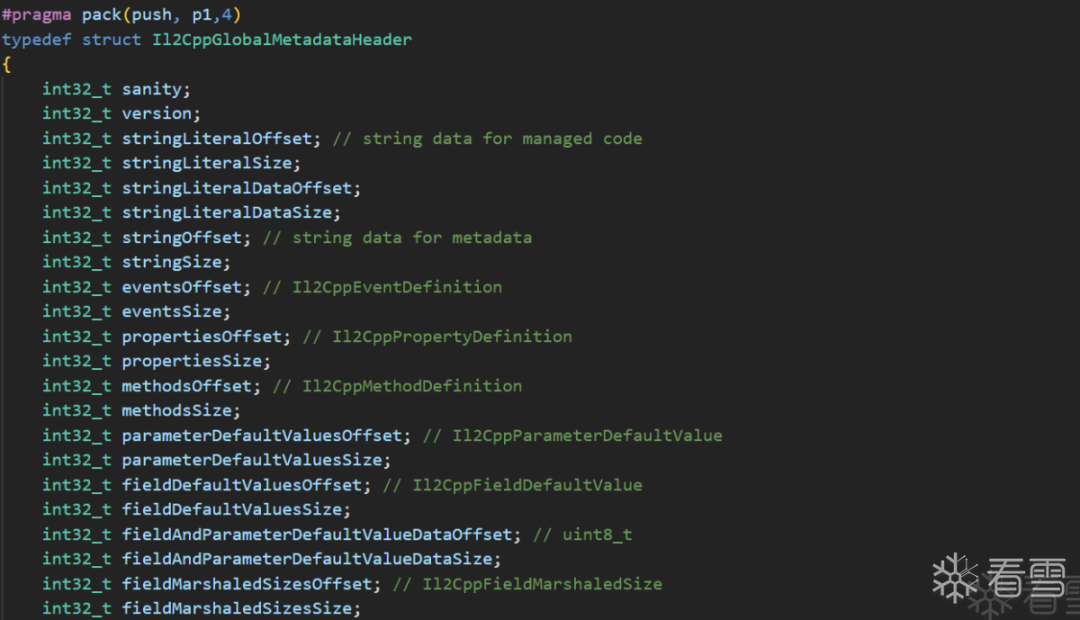

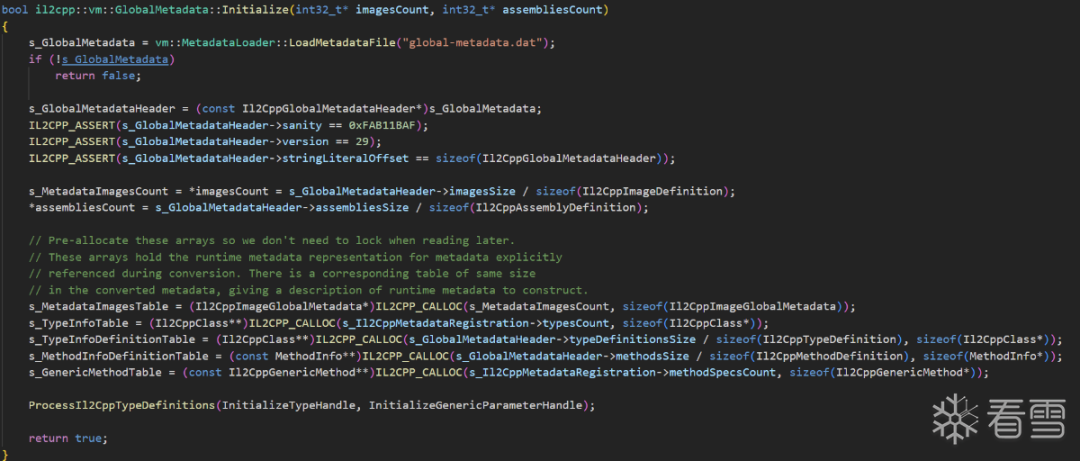

可以看到代码直接将文件内容读入后，转化成了一个结构体，Il2CppGlobalMetadataHeader。该结构体定义在了GlobalMetadataFileInternals.h里，其中包含了一些重要的信息。
1）获取所有Image
首先得知道其中包含的各个Image信息。直接定位到结构体中的这两个域，对应着Il2CppImageDefinition数组的偏移，该结构保存了Image的信息。imagesSize记录了Il2CppImageDefinition数组的大小。
可以通过如下方法获得Il2CppImageDefinition数组，并且进行遍历。
Il2CppGlobalMetadataHeader *header=(Il2CppGlobalMetadataHeader*)ptr; if(header->sanity!=0xFAB11BAF || header->stringLiteralOffset!=sizeof(Il2CppGlobalMetadataHeader)) { printf("invalid file.."); return 0; } int image_count=header->imagesSize/sizeof(Il2CppImageDefinition); for(int i=0;i { const Il2CppImageDefinition *image=&image_arr[i]; }

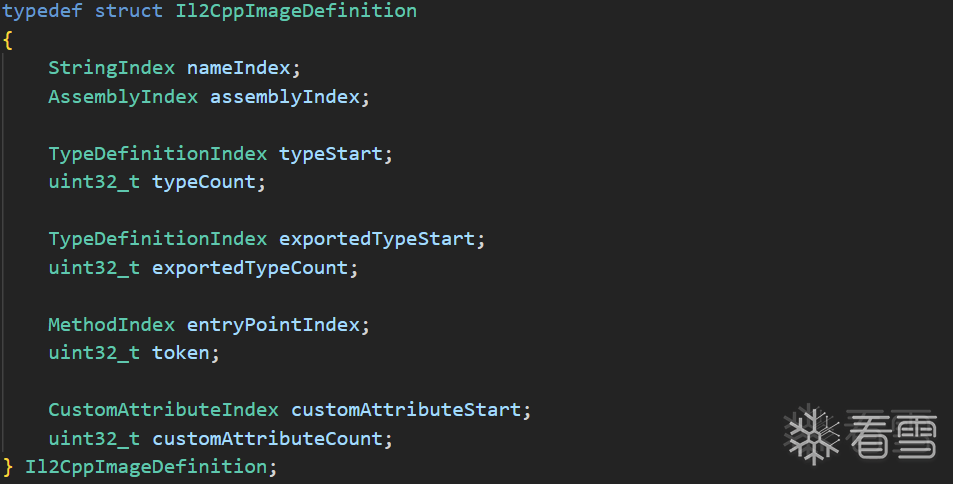

接着来查看Il2CppImageDefinition结构体，可以发现里面包含了Image的名字相关信息StringIndex nameIndex。
StringIndex是一个整型，是一个索引，global-metadata.dat中存在一个字符串表，所有metadata相关的字符串都放在了一起，通过这个索引进行引用，这个字符串表通过Il2CppGlobalMetadataHeader下的偏移stringOffset计算得到。
可以通过这样的函数获取StringIndex对应的字符串，ptr是Il2CppGlobalMetadataHeader的地址。
static const char* GetStringFromIndex(StringIndex index){ return (const char*)(((Il2CppGlobalMetadataHeader*)ptr)->stringOffset+ptr+index);}
2）获取Image下的类
如何获取该image所有的类呢，这就需要获取对应的Il2CppTypeDefinition，在Il2CppGlobalMetadataHeader结构体下存在typeDefinitionsOffset，而由于Il2CppImageDefinition存在一个TypeDefinitionIndex typeStart的域，所以可以类比StringIndex。
类比StringIndex写出如下代码。
static const Il2CppTypeDefinition* GetTypeDefinitionFromIndex(TypeDefinitionIndex index){ return (const Il2CppTypeDefinition*)(ptr+((Il2CppGlobalMetadataHeader*)ptr)->typeDefinitionsOffset)+index;}
然后便可以获得Image下的所有Il2CppTypeDefinition了。也就是获取所有类的元数据。
const Il2CppImageDefinition *image=&image_arr[i]; printf("image: %s",GetStringFromIndex(image->nameIndex)); for(int j=0;jtypeCount;j++) { const Il2CppTypeDefinition *type=GetTypeDefinitionFromIndex(image->typeStart+j); printf("class: %s:%s",GetStringFromIndex(type->namespaceIndex),GetStringFromIndex(type->nameIndex)); }
这样就能解析出了各种Image下的类。
3）获取类下的方法名和Field

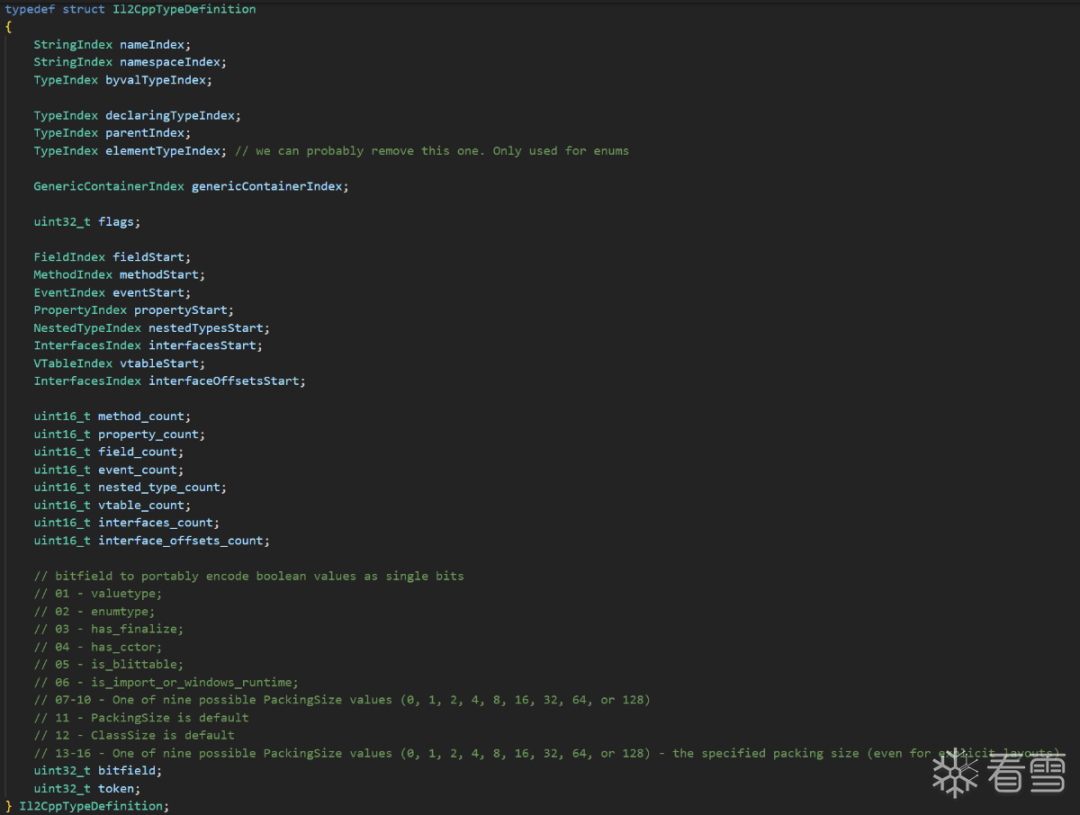

此时需要我们进一步的分析类下面的方法，此时查看Il2CppTypeDefinition结构体可以发现其下有两个域值得注意。
同样的在Il2CppGlobalMetadataHeader由两个域正好对应的上。
类比上文的方法，可以写出如下代码，来获取类对应的方法和field的信息。
static const Il2CppMethodDefinition* GetMethodDefinitionFromIndex(MethodIndex index){ return (const Il2CppMethodDefinition*)(((Il2CppGlobalMetadataHeader*)ptr)->methodsOffset+ptr)+index;}static const Il2CppFieldDefinition* GetFieldDefinitionFromIndex(FieldIndex index){ return (const Il2CppFieldDefinition*)(ptr+((Il2CppGlobalMetadataHeader*)ptr)->fieldsOffset)+index;}

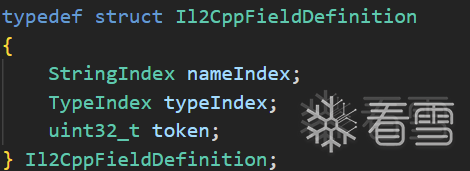

同样的，获得的结构体中都保存了名字。

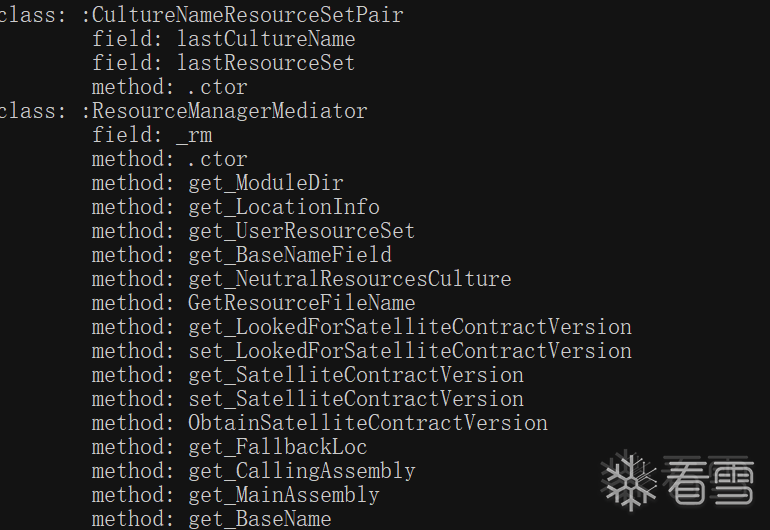

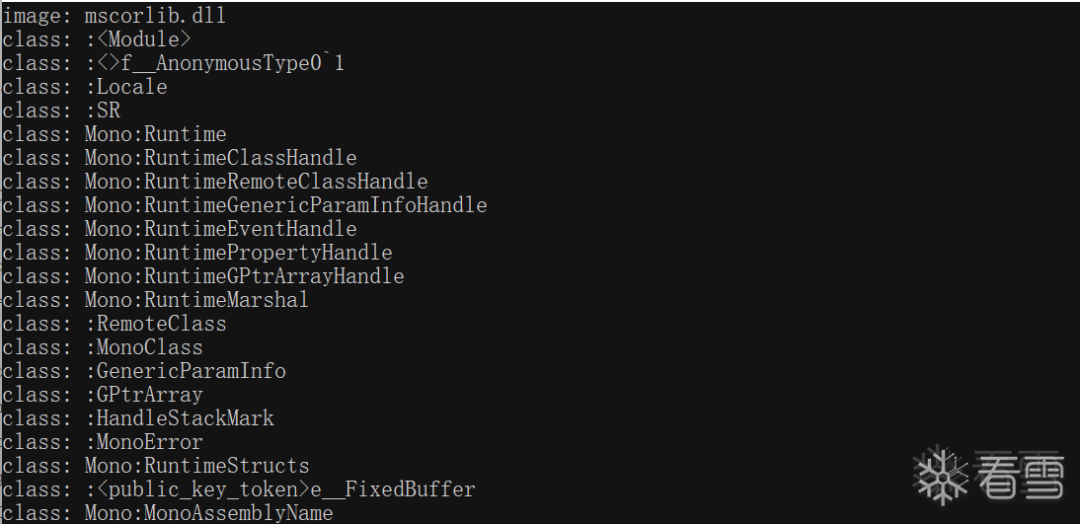

效果如下：
恢复方法符号
由于此时仅仅获得了方法的名称，还无法和Gameassembly.dll中的函数对应起来，得继续查看il2cpp的源码。

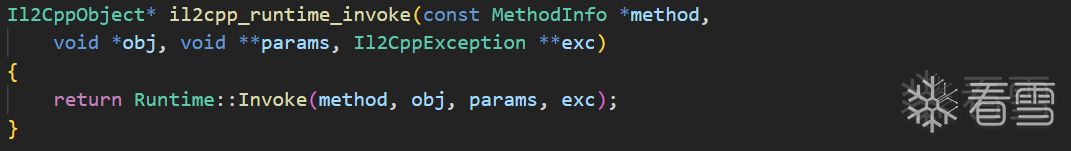

从il2cpp的api入手，其中有个函数名称为il2cpp_runtime_invoke。

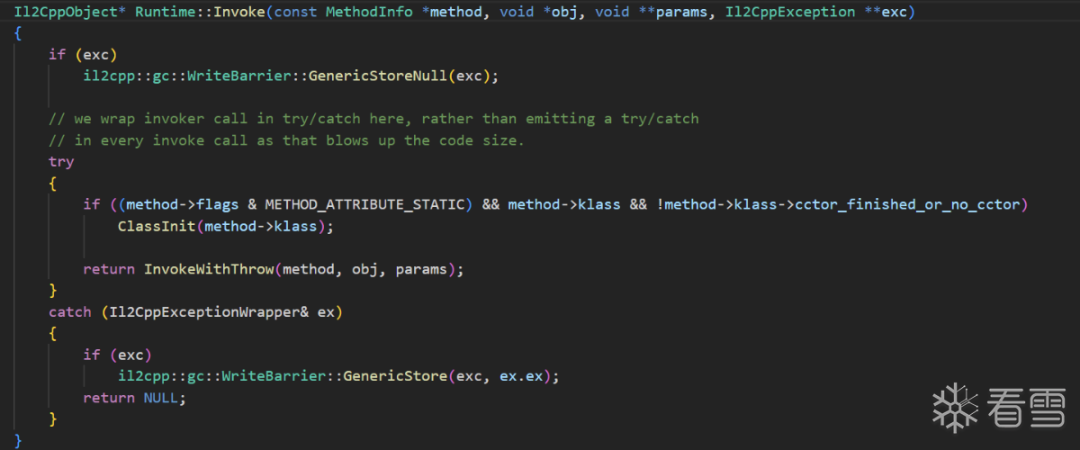

点进其中所调用的函数，可以发现有一个InvokeWithThrow，不难猜到这应该就是调用method的函数。

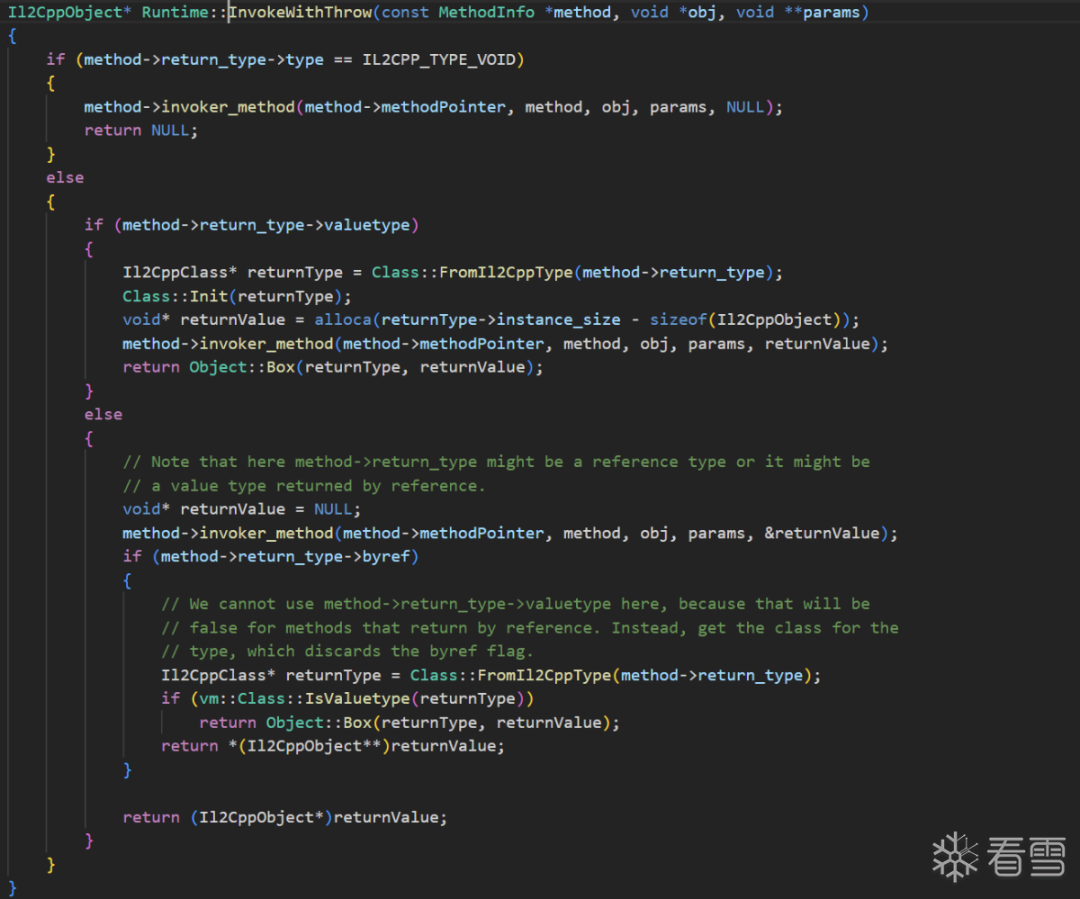

继续分析InvokeWithThrow，可以发现里面调用了method->invoker_method，并且其第一个参数method->methodPointer就是方法的指针。

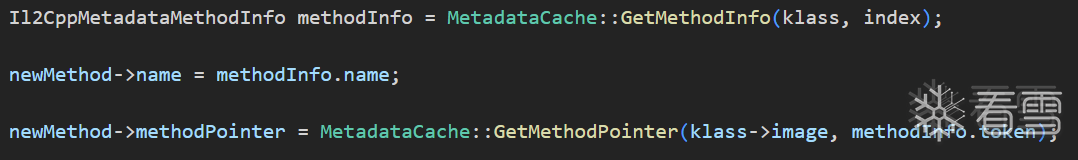

继续搜索对method->methodPointer的修改，在Class.cpp文件中的Class::SetupMethodsLocked(Il2CppClass *klass, const il2cpp::os::FastAutoLock& lock)方法下成功找到了赋值语句。该函数的作用即通过metadata构造类的所有MethodInfo，而MethodInfo对象则包含了方法函数指针。

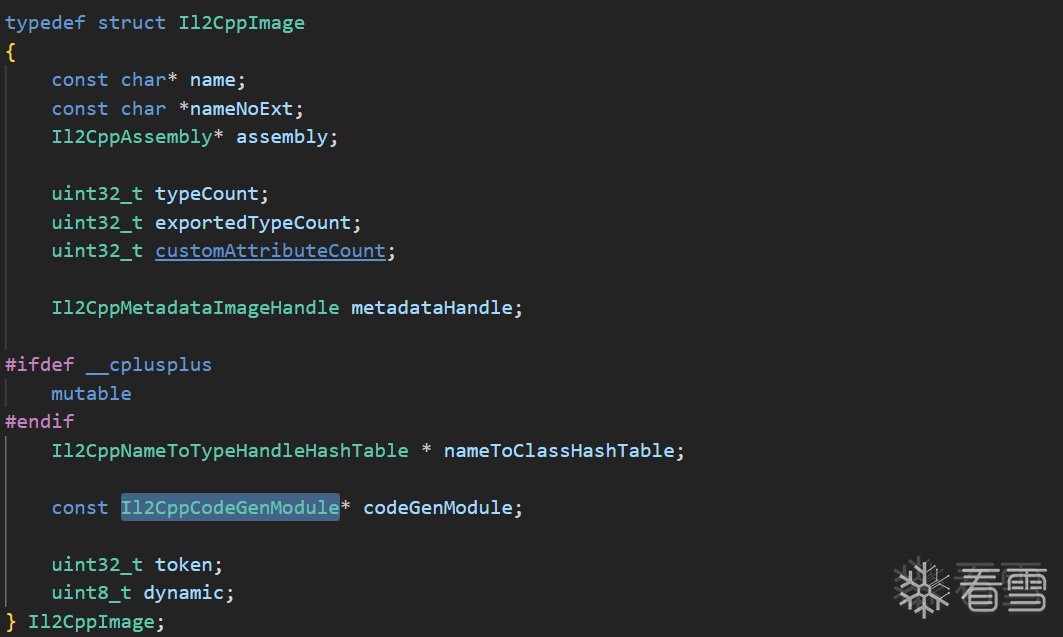

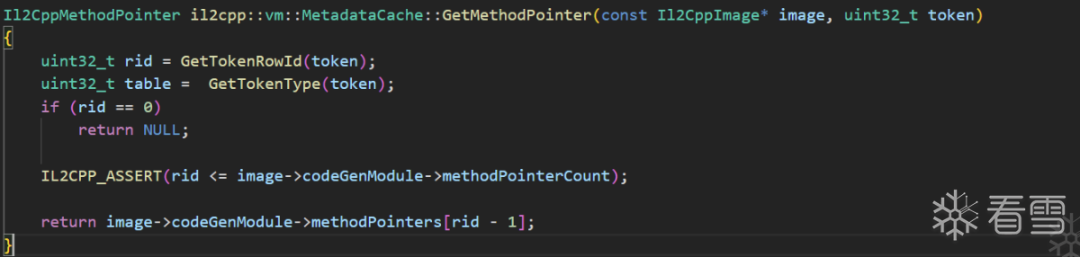

可以看到MetadataCache::GetMethodPointer通过image对象找到了codeGenModule，再定位到了其下的methodPointers数组，再根据token取出对应的函数指针。

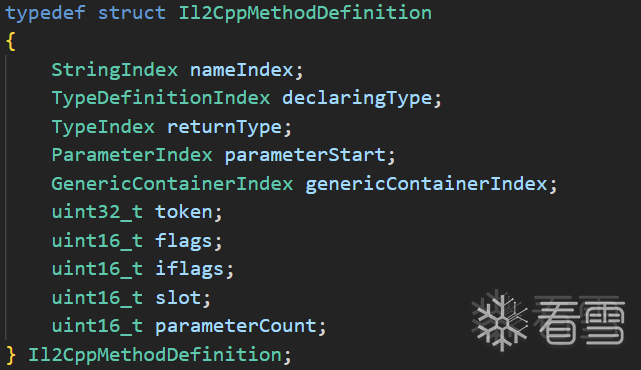

刚好一个方法的token在Il2CppMethodDefinition中存在，就差怎么定位codeGenModule->methodPointers了。

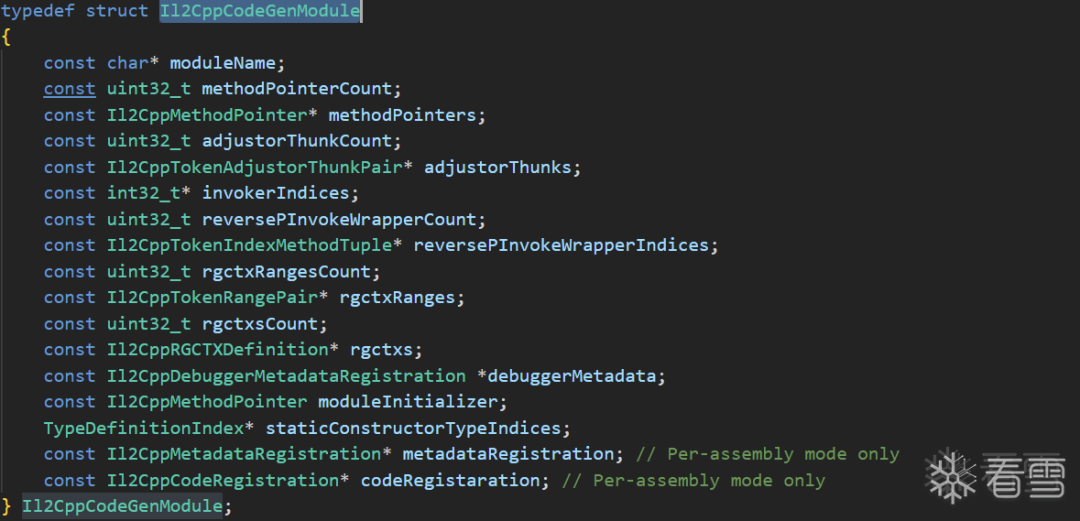

在源代码中搜索codeGenModule的类型Il2CppCodeGenModule。

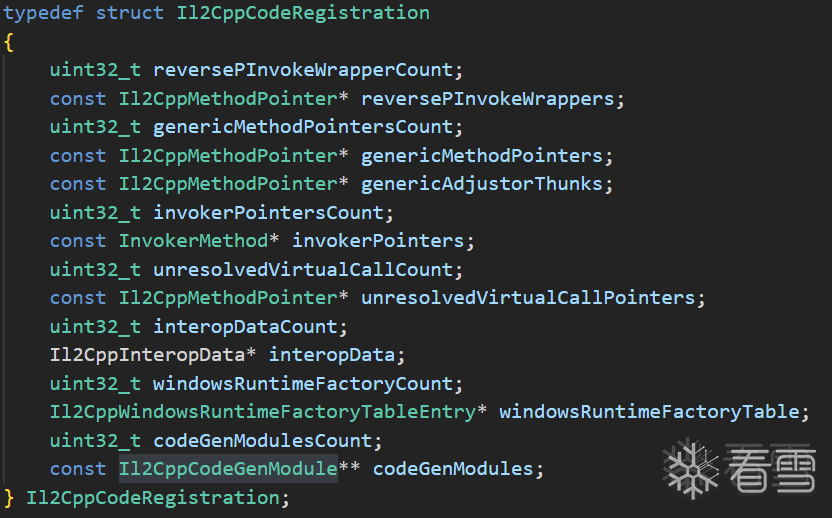

得到了一个结构体Il2CppCodeRegistration。
然后在libil2cpp中就没法找到相关的定义了，可能是由il2cpp aot编译器生成的，然后注入到il2cpp runtime里去，所以去看看GameAssembly.dll看看能否定位到Il2CppCodeRegistration这个结构体。
由于Il2CppCodeRegistration中的codeGenModules的Il2CppCodeGenModule最大的特征就是moduleName，试试字符串搜索。

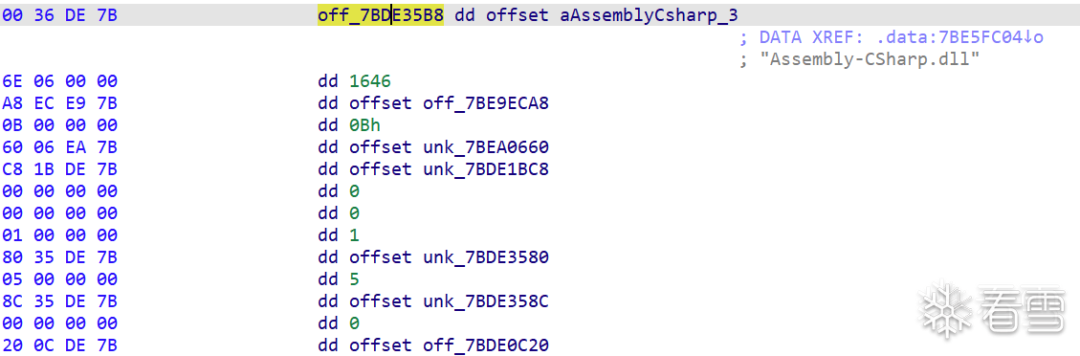

合理猜测这个字符串就是Il2CppCodeGenModule的moduleName，交叉引用，猜测这个就是Il2CppCodeGenModule。

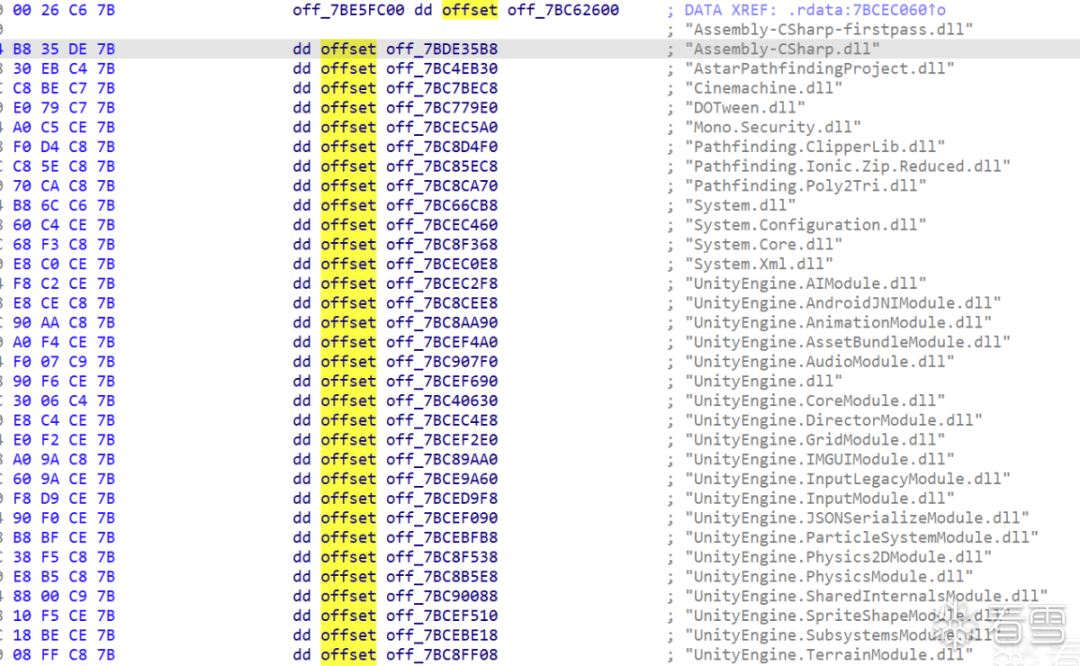

继续交叉引用，不出所料应该就得到了一个数组，这个数组应该就是Il2CppCodeRegistration->codeGenModules指向的数组。

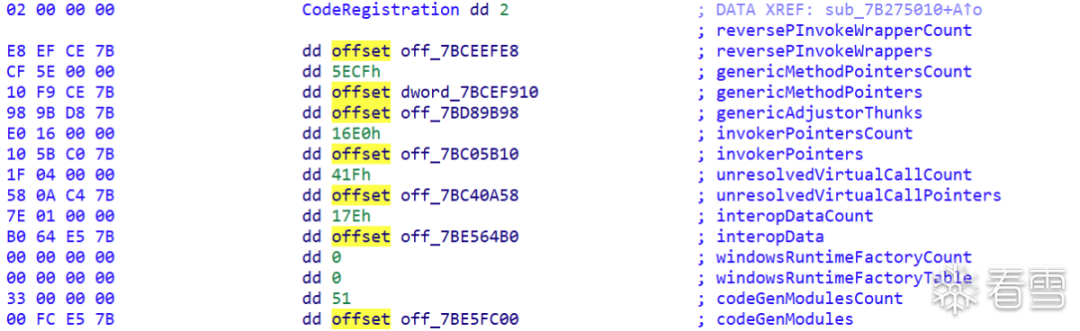

再次交叉引用找到Il2CppCodeRegistration变量。
所以只需要定位到Il2CppCodeRegistration codeRegistration这个全局变量即可，然后遍历codeGenModules找到方法对应的Image，然后通过方法的token(Il2CppMethodDefinition下有)去codeGenModules->methodPointers取出函数指针，即可将方法和函数指针对应上。
具体代码如下：
uint32_t GetMethodPointer(const Il2CppImageDefinition *image,uint32_t token){ for(int i=0;icodeGenModulesCount;i++) { const Il2CppCodeGenModule *module=CodeRegistration->codeGenModules[i]; if(!strcmp(module->moduleName,GetStringFromIndex(image->nameIndex))) { return module->methodPointers[GetTokenRowId(token)-1]; } } printf("invalid!"); return 0;}
获得field的偏移地址

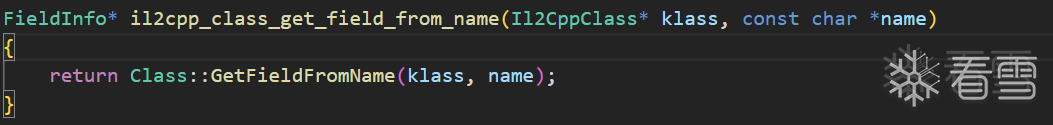

同样的从il2cpp的api出发，可以发现该函数直接调用了Class::GetFieldFromName，直接去查看该函数。

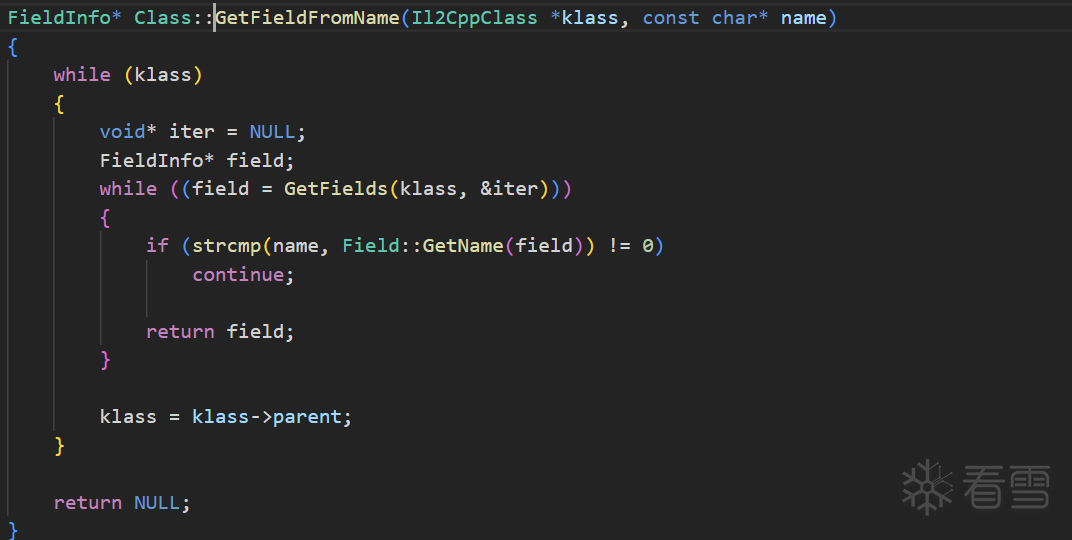

找到Class::GetFieldFromName，它通过GetFields获得所有的FieldInfo，然后返回对应的FieldInfo。
看看GetFields函数，其中调用了SetupFieldsLocked。

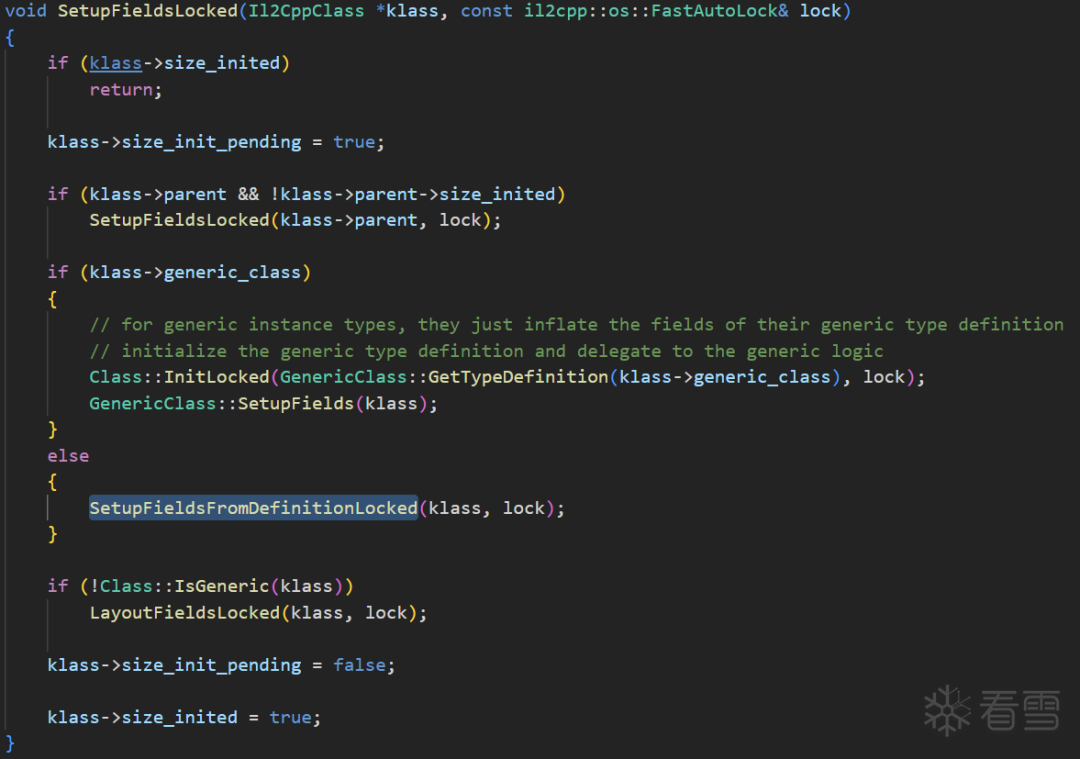

继续找到SetupFieldsLocked，该函数递归初始化了类和父类的所有FieldInfo，使用SetupFieldsFromDefinitionLocked进行初始化。

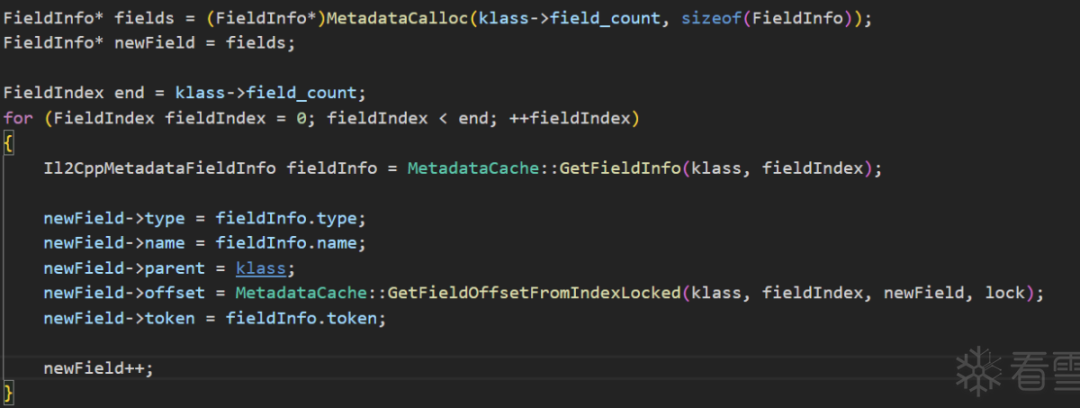

找到SetupFieldsFromDefinitionLocked，在这个函数中就能找到具体的初始化过程了，可以看到其offset是通过MetadataCache::GetFieldOffsetFromIndexLocked计算而出的。
继续找到MetadataCache::GetFieldOffsetFromIndexLocked，该函数进一步调用了 GlobalMetadata::GetFieldOffset。

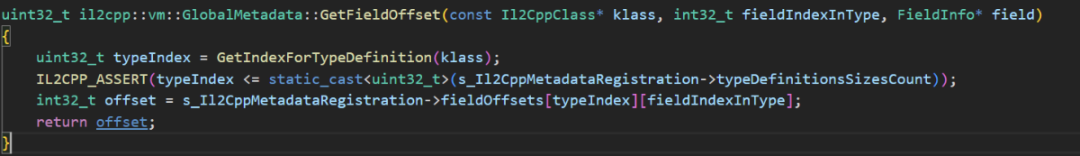

最后一步，GlobalMetadata::GetFieldOffset。该函数通过typeIndex和fieldIndexInType进行查表。typeIndex可以通过查当前type的Il2CppTypeDefinition在global-metadata.dat的序号获得，而fieldIndexInType在遍历type的field可以直接获得。
获取typeIndex代码如下：
static TypeDefinitionIndex GetIndexForTypeDefinitionInternal(const Il2CppTypeDefinition* typeDefinition){ const Il2CppTypeDefinition* typeDefinitions=(const Il2CppTypeDefinition*)(ptr+((Il2CppGlobalMetadataHeader*)ptr)->typeDefinitionsOffset); ptrdiff_t index=typeDefinition-typeDefinitions; return (TypeDefinitionIndex)index;}

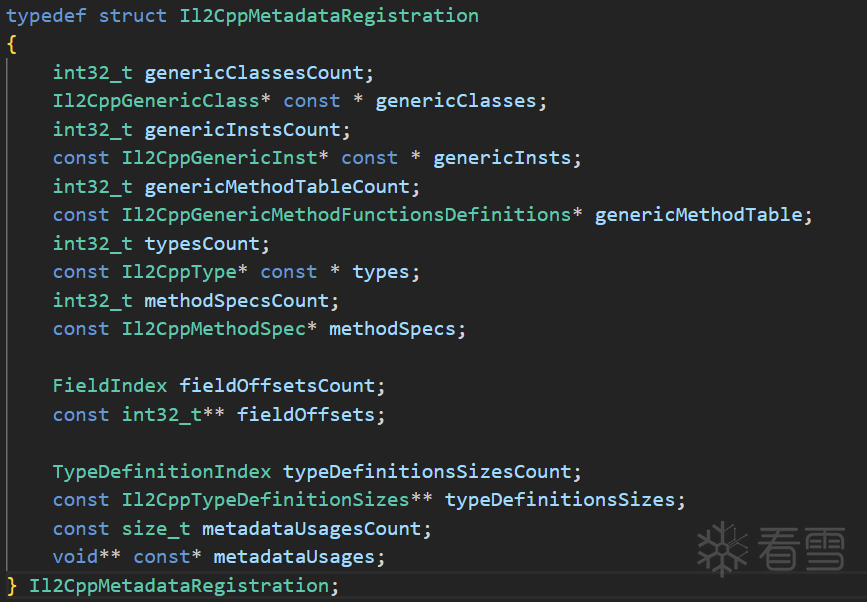

索引信息都能获取了，现在需要找到的是s_Il2CppMetadataRegistration->fieldOffsets，也就是要定位到s_Il2CppMetadataRegistration。该变量的类型为Il2CppMetadataRegistration。

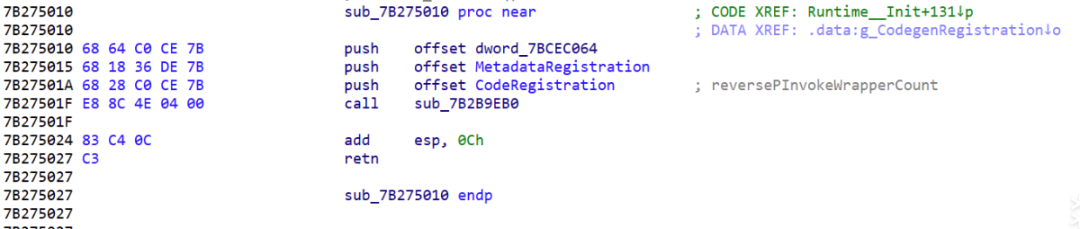

该变量存在于GameAssemly.dll，也是由il2cpp aot编译生成注册到il2cpp runtime的，而刚好之前发现codeRegistration注册时一并注册了metadataRegistration。

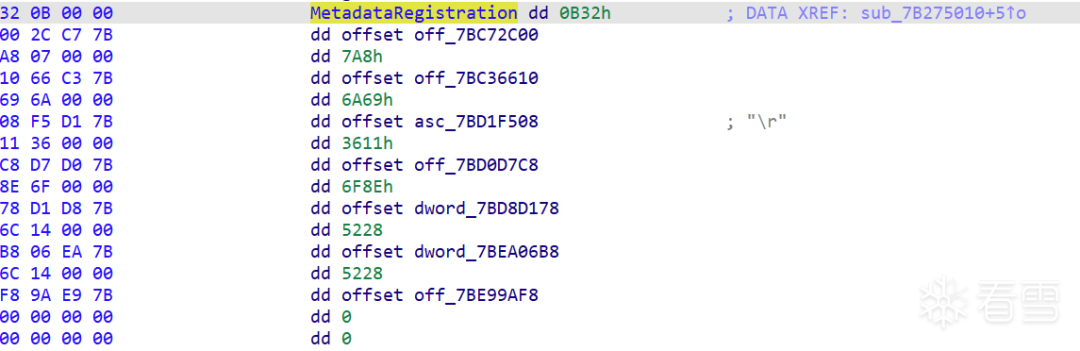

于是我们根据上文找到的codeRegistration进行交叉引用，成功定位到metadataRegistration。
所以只需要根据这个变量直接用typeIndex和fieldIndexInType查表即可。
uint32_t GetFieldOffset(TypeDefinitionIndex typeIndex,uint32_t index){ return MetadataRegistration->fieldOffsets[typeIndex][index]; }
