把动态库的内存操作玩出了新花样！
文中使用的示例代码可以从 这里 获取。https://github.com/iqiyi/xHook/tree/master/docs/overview/code
文中提到的 xhook 开源项目可以从 这里 获取。
https://github.com/iqiyi/xHook
新的动态库
我们有一个新的动态库：libtest.so。
头文件 test.h
#ifndef TEST_H
#define TEST_H 1
#ifdef __cplusplus
extern "C" {
#endif
void say_hello();
#ifdef __cplusplus
}
#endif
#endif
源文件 test.c
#include
#include
void say_hello()
{
char *buf = malloc(1024);
if(NULL != buf)
{
snprintf(buf, 1024, "%s", "hello");
printf("%s", buf);
}
}
say_hello 的功能是在终端打印出hello这6个字符（包括结尾的 ）。
我们需要一个测试程序：main。
源文件 main.c
#include
int main()
{
say_hello();
return 0;
}
编译它们分别生成libtest.so和 main。运行一下：
caikelun@debian:~$ adb push ./libtest.so ./main /data/local/tmp caikelun@debian:~$ adb shell "chmod +x /data/local/tmp/main" caikelun@debian:~$ adb shell "export LD_LIBRARY_PATH=/data/local/tmp; /data/local/tmp/main" hello caikelun@debian:~$
太棒了！libtest.so的代码虽然看上去有些愚蠢，但是它居然可以正确的工作，那还有什么可抱怨的呢？
赶紧在新版APP中开始使用它吧！
遗憾的是，正如你可能已经发现的，libtest.so 存在严重的内存泄露问题，每调用一次say_hello函数，就会泄露1024字节的内存。
新版APP上线后崩溃率开始上升，各种诡异的崩溃信息和报障信息跌撞而至。
面临的问题
幸运的是，我们修复了libtest.so的问题。可是以后怎么办呢？我们面临2个问题：
- 当测试覆盖不足时，如何及时发现和准确定位线上 APP 的此类问题？
- 如果 libtest.so 是某些机型的系统库，或者第三方的闭源库，我们如何修复它？如果监控它的行为？
怎么做？
如果我们能对动态库中的函数调用做 hook（替换，拦截，窃听，或者你觉得任何正确的描述方式），那就能够做到很多我们想做的事情。
比如 hook malloc，calloc，realloc 和 free，我们就能统计出各个动态库分配了多少内存，哪些内存一直被占用没有释放。
这真的能做到吗？答案是：hook我们自己的进程是完全可以的。
hook 其他进程需要root权限（对于其他进程，没有root权限就没法修改它的内存空间，也没法注入代码）。
幸运的是，我们只要hook自己就够了。
道哥注解：
如果去 hook 不属于自己的进程，那就真的属于病毒了！
进程级别的隔离，一般由操作系统来处理！
ELF
道哥注解：
关于 ELF 的详细介绍，也可以看一下我之前写的一篇文章：Linux系统中编译、链接的基石-ELF文件：扒开它的层层外衣，从字节码的粒度来探索。
这篇文章的内容非常详细，就像剥洋葱一样，一层一层分析 ELF 文件的结构。
并且以图片的方式，把 ELF 文件中的二进制内容与相关的结构体成员变量一一对应起来，比较直观。
概述
ELF（Executable and Linkable Format）是一种行业标准的二进制数据封装格式，主要用于封装可执行文件、动态库、object 文件和 core dumps 文件。
使用google NDK对源代码进行编译和链接，生成的动态库或可执行文件都是ELF格式的。
用readelf可以查看ELF文件的基本信息，用objdump可以查看ELF文件的反汇编输出。
ELF 格式的概述可以参考这里，完整定义可以参考这里。

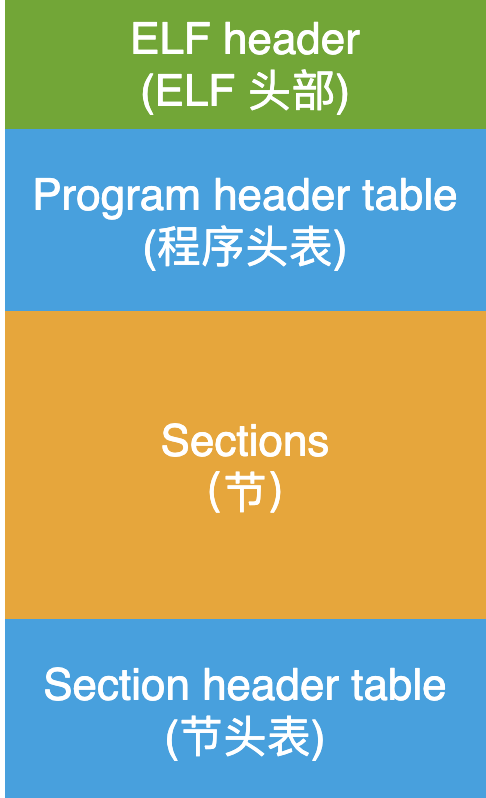

其中最重要的部分是：ELF 文件头、SHT（section header table）、PHT（program header table）。
ELF 文件头
ELF 文件的起始处，有一个固定格式的定长的文件头（32 位架构为52字节，64 位架构为64字节）。ELF 文件头以magic number 0x7F 0x45 0x4C 0x46开始（其中后3个字节分别对应可见字符 E L F）。
libtest.so 的ELF文件头信息：
caikelun@debian:~$ arm-linux-androideabi-readelf -h ./libtest.so ELF Header: Magic: 7f 45 4c 46 01 01 01 00 00 00 00 00 00 00 00 00 Class: ELF32 Data: 2's complement, little endian Version: 1 (current) OS/ABI: UNIX - System V ABI Version: 0 Type: DYN (Shared object file) Machine: ARM Version: 0x1 Entry point address: 0x0 Start of program headers: 52 (bytes into file) Start of section headers: 12744 (bytes into file) Flags: 0x5000200, Version5 EABI, soft-float ABI Size of this header: 52 (bytes) Size of program headers: 32 (bytes) Number of program headers: 8 Size of section headers: 40 (bytes) Number of section headers: 25 Section header string table index: 24
ELF 文件头中包含了SHT和PHT在当前ELF文件中的起始位置和长度。
例如，libtest.so 的SHT起始位置为 12744，长度40字节；
PHT 起始位置 52，长度32字节。
SHT（section header table）
ELF 以section为单位来组织和管理各种信息。
ELF 使用SHT来记录所有section的基本信息。
主要包括：section 的类型、在文件中的偏移量、大小、加载到内存后的虚拟内存相对地址、内存中字节的对齐方式等。
libtest.so 的 SHT：
caikelun@debian:~$ arm-linux-androideabi-readelf -S ./libtest.so There are 25 section headers, starting at offset 0x31c8: Section Headers: [Nr] Name Type Addr Off Size ES Flg Lk Inf Al [ 0] NULL 00000000 000000 000000 00 0 0 0 [ 1] .note.android.ide NOTE 00000134 000134 000098 00 A 0 0 4 [ 2] .note.gnu.build-i NOTE 000001cc 0001cc 000024 00 A 0 0 4 [ 3] .dynsym DYNSYM 000001f0 0001f0 0003a0 10 A 4 1 4 [ 4] .dynstr STRTAB 00000590 000590 0004b1 00 A 0 0 1 [ 5] .hash HASH 00000a44 000a44 000184 04 A 3 0 4 [ 6] .gnu.version VERSYM 00000bc8 000bc8 000074 02 A 3 0 2 [ 7] .gnu.version_d VERDEF 00000c3c 000c3c 00001c 00 A 4 1 4 [ 8] .gnu.version_r VERNEED 00000c58 000c58 000020 00 A 4 1 4 [ 9] .rel.dyn REL 00000c78 000c78 000040 08 A 3 0 4 [10] .rel.plt REL 00000cb8 000cb8 0000f0 08 AI 3 18 4 [11] .plt PROGBITS 00000da8 000da8 00017c 00 AX 0 0 4 [12] .text PROGBITS 00000f24 000f24 0015a4 00 AX 0 0 4 [13] .ARM.extab PROGBITS 000024c8 0024c8 00003c 00 A 0 0 4 [14] .ARM.exidx ARM_EXIDX 00002504 002504 000100 08 AL 12 0 4 [15] .fini_array FINI_ARRAY 00003e3c 002e3c 000008 04 WA 0 0 4 [16] .init_array INIT_ARRAY 00003e44 002e44 000004 04 WA 0 0 1 [17] .dynamic DYNAMIC 00003e48 002e48 000118 08 WA 4 0 4 [18] .got PROGBITS 00003f60 002f60 0000a0 00 WA 0 0 4 [19] .data PROGBITS 00004000 003000 000004 00 WA 0 0 4 [20] .bss NOBITS 00004004 003004 000000 00 WA 0 0 1 [21] .comment PROGBITS 00000000 003004 000065 01 MS 0 0 1 [22] .note.gnu.gold-ve NOTE 00000000 00306c 00001c 00 0 0 4 [23] .ARM.attributes ARM_ATTRIBUTES 00000000 003088 00003b 00 0 0 1 [24] .shstrtab STRTAB 00000000 0030c3 000102 00 0 0 1 Key to Flags: W (write), A (alloc), X (execute), M (merge), S (strings), I (info), L (link order), O (extra OS processing required), G (group), T (TLS), C (compressed), x (unknown), o (OS specific), E (exclude), y (noread), p (processor specific)
比较重要，且和hook关系比较大的几个section是：
dynstr：保存了所有的字符串常量信息。
dynsym：保存了符号（symbol）的信息（符号的类型、起始地址、大小、符号名称在 .dynstr 中的索引编号等）。函数也是一种符号。
text：程序代码经过编译后生成的机器指令。
dynamic：供动态链接器使用的各项信息，记录了当前 ELF 的外部依赖，以及其他各个重要 section 的起始位置等信息。
got：Global Offset Table。用于记录外部调用的入口地址。动态链接器（linker）执行重定位（relocate）操作时，这里会被填入真实的外部调用的绝对地址。
plt：Procedure Linkage Table。外部调用的跳板，主要用于支持 lazy binding 方式的外部调用重定位。（Android 目前只有 MIPS 架构支持 lazy binding）
rel.plt：对外部函数直接调用的重定位信息。
rel.dyn：除 .rel.plt 以外的重定位信息。（比如通过全局函数指针来调用外部函数）
道哥注解：
ELF 文件中，dynamic 这个section是非常重要的！
当一个动态库被加载到内存中时，动态链接器就是读取这个section的内容，比如：
依赖于其他哪些共享对象;
动态链接符号表的位置(.dynsym);
动态链接重定位表的位置;
初始化代码的位置;
...
使用指令：readelf -d xxx.so，即可查看一个动态库中 .dynamic 的内容。
另外，got和plt 这两个 section，主要就是用来处理地址无关的功能。
如果您查询-fPIC的相关内容，一定会讲解这两个知识点。
总的来说就是：Linux 下的动态库，把代码段中地址有关的部分，通过“增加一层”的原理，全部变成“地址无关”的。
这样的话，动态库的代码段在加载到物理内存中之后，就可以被多个不同的进程来共享了，只要把代码段的物理地址，映射到每个进程自己的虚拟地址即可。
而“地址相关”的部分，就放在 got(对变量的引用) 和plt(对函数的引用) 中。
PHT（program header table）
·ELF 被加载到内存时，是以 segment 为单位的。一个 segment 包含了一个或多个 section`。
ELF 使用PHT来记录所有segment的基本信息。
主要包括：segment 的类型、在文件中的偏移量、大小、加载到内存后的虚拟内存相对地址、内存中字节的对齐方式等。
libtest.so 的 PHT：
caikelun@debian:~$ arm-linux-androideabi-readelf -l ./libtest.so Elf file type is DYN (Shared object file) Entry point 0x0 There are 8 program headers, starting at offset 52 Program Headers: Type Offset VirtAddr PhysAddr FileSiz MemSiz Flg Align PHDR 0x000034 0x00000034 0x00000034 0x00100 0x00100 R 0x4 LOAD 0x000000 0x00000000 0x00000000 0x02604 0x02604 R E 0x1000 LOAD 0x002e3c 0x00003e3c 0x00003e3c 0x001c8 0x001c8 RW 0x1000 DYNAMIC 0x002e48 0x00003e48 0x00003e48 0x00118 0x00118 RW 0x4 NOTE 0x000134 0x00000134 0x00000134 0x000bc 0x000bc R 0x4 GNU_STACK 0x000000 0x00000000 0x00000000 0x00000 0x00000 RW 0x10 EXIDX 0x002504 0x00002504 0x00002504 0x00100 0x00100 R 0x4 GNU_RELRO 0x002e3c 0x00003e3c 0x00003e3c 0x001c4 0x001c4 RW 0x4 Section to Segment mapping: Segment Sections... 00 01 .note.android.ident .note.gnu.build-id .dynsym .dynstr .hash .gnu.version .gnu.version_d .gnu.version_r .rel.dyn .rel.plt .plt .text .ARM.extab .ARM.exidx 02 .fini_array .init_array .dynamic .got .data 03 .dynamic 04 .note.android.ident .note.gnu.build-id 05 06 .ARM.exidx 07 .fini_array .init_array .dynamic .got
所有类型为PT_LOAD的segment都会被动态链接器（linker）映射（mmap）到内存中。
连接视图（Linking View）和执行视图（Execution View）

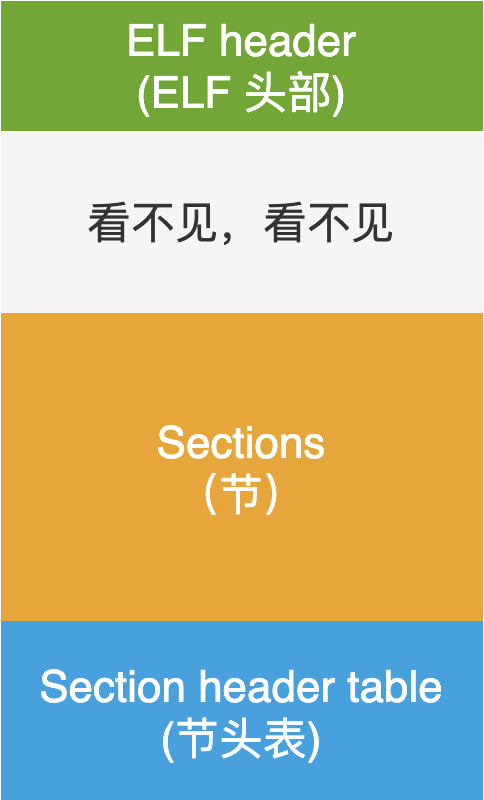

连接视图：ELF 未被加载到内存执行前，以 section 为单位的数据组织形式。

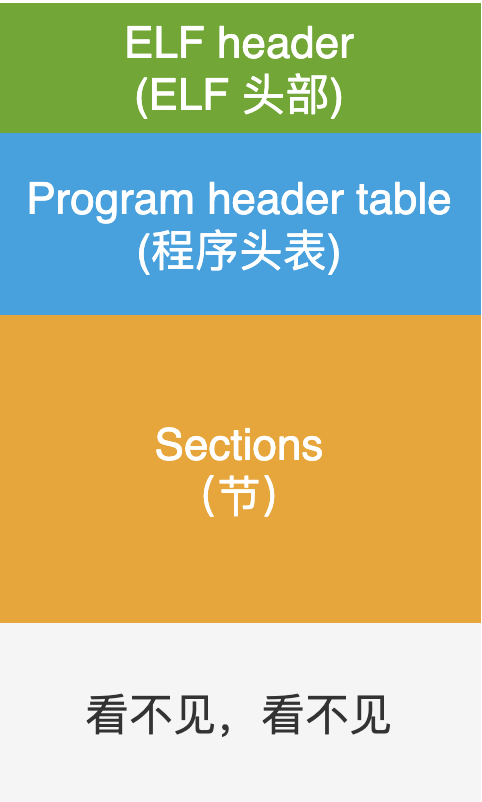

执行视图：ELF 被加载到内存后，以 segment 为单位的数据组织形式。
我们关心的hook操作，属于动态形式的内存操作，因此主要关心的是执行视图，即ELF被加载到内存后，ELF 中的数据是如何组织和存放的。
.dynamic section
这是一个十分重要和特殊的 section，其中包含了ELF中其他各个section的内存位置等信息。
在执行视图中，总是会存在一个类型为PT_DYNAMIC的 segment，这个segment就包含了.dynamic section的内容。
无论是执行hook操作时，还是动态链接器执行动态链接时，都需要通过PT_DYNAMIC segment来找到.dynamic section的内存位置，再进一步读取其他各项section的信息。
libtest.so 的 .dynamic section：
caikelun@debian:~$ arm-linux-androideabi-readelf -d ./libtest.so Dynamic section at offset 0x2e48 contains 30 entries: Tag Type Name/Value 0x00000003 (PLTGOT) 0x3f7c 0x00000002 (PLTRELSZ) 240 (bytes) 0x00000017 (JMPREL) 0xcb8 0x00000014 (PLTREL) REL 0x00000011 (REL) 0xc78 0x00000012 (RELSZ) 64 (bytes) 0x00000013 (RELENT) 8 (bytes) 0x6ffffffa (RELCOUNT) 3 0x00000006 (SYMTAB) 0x1f0 0x0000000b (SYMENT) 16 (bytes) 0x00000005 (STRTAB) 0x590 0x0000000a (STRSZ) 1201 (bytes) 0x00000004 (HASH) 0xa44 0x00000001 (NEEDED) Shared library: [libc.so] 0x00000001 (NEEDED) Shared library: [libm.so] 0x00000001 (NEEDED) Shared library: [libstdc++.so] 0x00000001 (NEEDED) Shared library: [libdl.so] 0x0000000e (SONAME) Library soname: [libtest.so] 0x0000001a (FINI_ARRAY) 0x3e3c 0x0000001c (FINI_ARRAYSZ) 8 (bytes) 0x00000019 (INIT_ARRAY) 0x3e44 0x0000001b (INIT_ARRAYSZ) 4 (bytes) 0x0000001e (FLAGS) BIND_NOW 0x6ffffffb (FLAGS_1) Flags: NOW 0x6ffffff0 (VERSYM) 0xbc8 0x6ffffffc (VERDEF) 0xc3c 0x6ffffffd (VERDEFNUM) 1 0x6ffffffe (VERNEED) 0xc58 0x6fffffff (VERNEEDNUM) 1 0x00000000 (NULL) 0x0
动态链接器（linker）
安卓中的动态链接器程序是 linker。源码在这里。
动态链接（比如执行 dlopen）的大致步骤是：
- 检查已加载的 ELF 列表。（如果 libtest.so 已经加载，就不再重复加载了，仅把 libtest.so 的引用计数加一，然后直接返回。）
- 从 libtest.so 的 .dynamic section 中读取 libtest.so 的外部依赖的 ELF 列表，从此列表中剔除已加载的 ELF，最后得到本次需要加载的 ELF 完整列表（包括 libtest.so 自身）。
- 逐个加载列表中的 ELF。加载步骤：
(1) 用 mmap 预留一块足够大的内存，用于后续映射 ELF。（MAP_PRIVATE 方式）
(2) 读 ELF 的 PHT，用 mmap 把所有类型为 PT_LOAD 的 segment 依次映射到内存中。
(3) 从 .dynamic segment 中读取各信息项，主要是各个 section 的虚拟内存相对地址，然后计算并保存各个 section 的虚拟内存绝对地址。
(4) 执行重定位操作（relocate），这是最关键的一步。重定位信息可能存在于下面的一个或多个 secion 中：.rel.plt, .rela.plt, .rel.dyn, .rela.dyn, .rel.android, .rela.android。动态链接器需要逐个处理这些 .relxxx section 中的重定位诉求。根据已加载的 ELF 的信息，动态链接器查找所需符号的地址（比如 libtest.so 的符号 malloc），找到后，将地址值填入 .relxxx 中指明的目标地址中，这些“目标地址”一般存在于.got 或 .data 中。
(5) ELF 的引用计数加一。
- 逐个调用列表中 ELF 的构造函数（constructor），这些构造函数的地址是之前从 .dynamic segment 中读取到的（类型为 DT_INIT 和 DT_INIT_ARRAY）。各 ELF 的构造函数是按照依赖关系逐层调用的，先调用被依赖 ELF 的构造函数，最后调用 libtest.so 自己的构造函数。（ELF 也可以定义自己的析构函数（destructor），在 ELF 被 unload 的时候会被自动调用）
等一下！我们似乎发现了什么！再看一遍重定位操作（relocate）的部分。
难道我们只要从这些.relxxx中获取到“目标地址”，然后在“目标地址”中重新填上一个新的函数地址，这样就完成hook了吗？也许吧。
追踪
静态分析验证一下还是很容易的。以armeabi-v7a架构的libtest.so为例。
先看一下say_hello函数对应的汇编代码吧。
caikelun@debian:~/$ arm-linux-androideabi-readelf -s ./libtest.so
Symbol table '.dynsym' contains 58 entries:
Num: Value Size Type Bind Vis Ndx Name
0: 00000000 0 NOTYPE LOCAL DEFAULT UND
1: 00000000 0 FUNC GLOBAL DEFAULT UND __cxa_finalize@LIBC (2)
2: 00000000 0 FUNC GLOBAL DEFAULT UND snprintf@LIBC (2)
3: 00000000 0 FUNC GLOBAL DEFAULT UND malloc@LIBC (2)
4: 00000000 0 FUNC GLOBAL DEFAULT UND __cxa_atexit@LIBC (2)
5: 00000000 0 FUNC GLOBAL DEFAULT UND printf@LIBC (2)
6: 00000f61 60 FUNC GLOBAL DEFAULT 12 say_hello
...............
...............
找到了！say_hello 在地址 f61，对应的汇编指令体积为 60（10 进制）字节。
用objdump查看say_hello的反汇编输出。
caikelun@debian:~$ arm-linux-androideabi-objdump -D ./libtest.so
...............
...............
00000f60 :
f60: b5b0 push {r4, r5, r7, lr}
f62: af02 add r7, sp, #8
f64: f44f 6080 mov.w r0, #1024 ; 0x400
f68: f7ff ef34 blx dd4
f6c: 4604 mov r4, r0
f6e: b16c cbz r4, f8c
f70: a507 add r5, pc, #28 ; (adr r5, f90 )
f72: a308 add r3, pc, #32 ; (adr r3, f94 )
f74: 4620 mov r0, r4
f76: f44f 6180 mov.w r1, #1024 ; 0x400
f7a: 462a mov r2, r5
f7c: f7ff ef30 blx de0
f80: 4628 mov r0, r5
f82: 4621 mov r1, r4
f84: e8bd 40b0 ldmia.w sp!, {r4, r5, r7, lr}
f88: f001 ba96 b.w 24b8 <_Unwind_GetTextRelBase@@Base+0x8>
f8c: bdb0 pop {r4, r5, r7, pc}
f8e: bf00 nop
f90: 7325 strb r5, [r4, #12]
f92: 0000 movs r0, r0
f94: 6568 str r0, [r5, #84] ; 0x54
f96: 6c6c ldr r4, [r5, #68] ; 0x44
f98: 0a6f lsrs r7, r5, #9
f9a: 0000 movs r0, r0
...............
...............
对malloc函数的调用对应于指令 blx dd4。跳转到了地址 dd4。
看看这个地址里有什么吧：
caikelun@debian:~$ arm-linux-androideabi-objdump -D ./libtest.so ............... ............... 00000dd4 : dd4: e28fc600 add ip, pc, #0, 12 dd8: e28cca03 add ip, ip, #12288 ; 0x3000 ddc: e5bcf1b4 ldr pc, [ip, #436]! ; 0x1b4 ............... ...............
果然，跳转到了.plt中，经过了几次地址计算，最后跳转到了地址3f90中的值指向的地址处，3f90 是个函数指针。
稍微解释一下：因为arm处理器使用3级流水线，所以第一条指令取到的pc的值是当前执行的指令地址 + 8。
于是：dd4 + 8 + 3000 + 1b4 = 3f90。
地址3f90在哪里呢：
caikelun@debian:~$ arm-linux-androideabi-objdump -D ./libtest.so
...............
...............
00003f60 <.got>:
...
3f70: 00002604 andeq r2, r0, r4, lsl #12
3f74: 00002504 andeq r2, r0, r4, lsl #10
...
3f88: 00000da8 andeq r0, r0, r8, lsr #27
3f8c: 00000da8 andeq r0, r0, r8, lsr #27
3f90: 00000da8 andeq r0, r0, r8, lsr #27
...............
...............
果然，在.got里。
顺便再看一下.rel.plt：
caikelun@debian:~$ arm-linux-androideabi-readelf -r ./libtest.so Relocation section '.rel.plt' at offset 0xcb8 contains 30 entries: Offset Info Type Sym.Value Sym. Name 00003f88 00000416 R_ARM_JUMP_SLOT 00000000 __cxa_atexit@LIBC 00003f8c 00000116 R_ARM_JUMP_SLOT 00000000 __cxa_finalize@LIBC 00003f90 00000316 R_ARM_JUMP_SLOT 00000000 malloc@LIBC ............... ...............
malloc 的地址居然正好存放在3f90里，这绝对不是巧合啊！
道哥注解：
.rel.plt 这个section中，记录了重定位表的信息，也就是哪些函数地址需要被重定位。
链接器把所有被依赖的共享对象加载到内存中时，会把每个共享对象中的符号给汇总起来，得到全局符号表。
然后再检查每个共享对象中的 .rel.plt，是否需要对一些地址进行重定位。
如果需要的话，就从全局符号表中找到该符号的内存地址，然后填写到 .plt 中对应的位置。
还等什么，赶紧改代码吧。我们的main.c应该改成这样：
#include
void *my_malloc(size_t size)
{
printf("%zu bytes memory are allocated by libtest.so", size);
return malloc(size);
}
int main()
{
void **p = (void **)0x3f90;
*p = (void *)my_malloc; // do hook
say_hello();
return 0;
}
编译运行一下：
caikelun@debian:~$ adb push ./main /data/local/tmp caikelun@debian:~$ adb shell "chmod +x /data/local/tmp/main" caikelun@debian:~$ adb shell "export LD_LIBRARY_PATH=/data/local/tmp; /data/local/tmp/main" Segmentation fault caikelun@debian:~$
思路是正确的。但之所以还是失败了，是因为这段代码存在下面的3个问题：
- 3f90 是个相对内存地址，需要把它换算成绝对地址。
- 3f90 对应的绝对地址很可能没有写入权限，直接对这个地址赋值会引起段错误。
- 新的函数地址即使赋值成功了，my_malloc 也不会被执行，因为处理器有指令缓存（instruction cache）。
我们需要解决这些问题。
内存
基地址
在进程的内存空间中，各种ELF的加载地址是随机的，只有在运行时才能拿到加载地址，也就是基地址。
道哥注解：
我们在查看一个动态链接库时，看到的入口地址都是 0x0000_0000。
动态库在被加载到内存中时，因为存在加载顺序的问题，所以加载地址不是固定的。
还有一种说法：对于某一个进程而言，它在被加载到内存中时，它所依赖的所有动态库的顺序是一定的。
因此，每个动态库的加载地址也是固定的，因此，理论上可以在第一次重定位之后，把重定位之后的代码段存储下来。
这样，以后再次启动这个进程时，就不需要重定位了，加快程序的启动速度。
我们需要知道ELF的基地址，才能将相对地址换算成绝对地址。
没有错，熟悉Linux开发的聪明的你一定知道，我们可以直接调用 dl_iterate_phdr。详细的定义见这里。
道哥注解：
dl_iterate_phdr 这个函数真的很有用，以回调函数的形式可到每一个动态链接库的加载地址等信息。
如果没有这个函数，很多信息就需要从 /proc/xxx/maps 中来获取，执行速度慢，因为要处理很多字符串信息。
嗯，先等等，多年的Android开发被坑经历告诉我们，还是再看一眼NDK里的linker.h头文件吧：
#if defined(__arm__) #if __ANDROID_API__ >= 21 int dl_iterate_phdr(int (*__callback)(struct dl_phdr_info*, size_t, void*), void* __data) __INTRODUCED_IN(21); #endif /* __ANDROID_API__ >= 21 */ #else int dl_iterate_phdr(int (*__callback)(struct dl_phdr_info*, size_t, void*), void* __data); #endif
为什么？！ARM 架构的Android 5.0以下版本居然不支持 dl_iterate_phdr！
我们的APP可是要支持Android 4.0以上的所有版本啊。
特别是 ARM，怎么能不支持呢？！这还让不让人写代码啦！
幸运的是，我们想到了，我们还可以解析 /proc/self/maps:
root@android:/ # ps | grep main ps | grep main shell 7884 7882 2616 1016 hrtimer_na b6e83824 S /data/local/tmp/main root@android:/ # cat /proc/7884/maps cat /proc/7884/maps address perms offset dev inode pathname --------------------------------------------------------------------- ........... ........... b6e42000-b6eb5000 r-xp 00000000 b3:17 57457 /system/lib/libc.so b6eb5000-b6eb9000 r--p 00072000 b3:17 57457 /system/lib/libc.so b6eb9000-b6ebc000 rw-p 00076000 b3:17 57457 /system/lib/libc.so b6ec6000-b6ec9000 r-xp 00000000 b3:19 753708 /data/local/tmp/libtest.so b6ec9000-b6eca000 r--p 00002000 b3:19 753708 /data/local/tmp/libtest.so b6eca000-b6ecb000 rw-p 00003000 b3:19 753708 /data/local/tmp/libtest.so b6f03000-b6f20000 r-xp 00000000 b3:17 32860 /system/bin/linker b6f20000-b6f21000 r--p 0001c000 b3:17 32860 /system/bin/linker b6f21000-b6f23000 rw-p 0001d000 b3:17 32860 /system/bin/linker b6f25000-b6f26000 r-xp 00000000 b3:19 753707 /data/local/tmp/main b6f26000-b6f27000 r--p 00000000 b3:19 753707 /data/local/tmp/main becd5000-becf6000 rw-p 00000000 00:00 0 [stack] ffff0000-ffff1000 r-xp 00000000 00:00 0 [vectors] ........... ...........
maps 返回的是指定进程的内存空间中mmap的映射信息，包括各种动态库、可执行文件（如：linker），栈空间，堆空间，甚至还包括字体文件。
maps 格式的详细说明见这里。
我们的libtest.so在maps中有3行记录。
offset 为0的第一行的起始地址b6ec6000在绝大多数情况下就是我们寻找的基地址。
内存访问权限
maps 返回的信息中已经包含了权限访问信息。
如果要执行 hook，就需要写入的权限，可以使用mprotect来完成：
#include int mprotect(void *addr, size_t len, int prot);
注意修改内存访问权限时，只能以“页”为单位。
mprotect 的详细说明见这里。
指令缓存
注意.got和.data的section类型是 PROGBITS，也就是执行代码。处理器可能会对这部分数据做缓存。
修改内存地址后，我们需要清除处理器的指令缓存，让处理器重新从内存中读取这部分指令。
方法是调用 __builtin___clear_cache：
void __builtin___clear_cache (char *begin, char *end);
注意清除指令缓存时，也只能以“页”为单位。__builtin___clear_cache 的详细说明见这里。
验证
我们把main.c修改为：
#include
#include
#include
#include
#include
#include
#define PAGE_START(addr) ((addr) & PAGE_MASK)
#define PAGE_END(addr) (PAGE_START(addr) + PAGE_SIZE)
void *my_malloc(size_t size)
{
printf("%zu bytes memory are allocated by libtest.so", size);
return malloc(size);
}
void hook()
{
char line[512];
FILE *fp;
uintptr_t base_addr = 0;
uintptr_t addr;
//find base address of libtest.so
if(NULL == (fp = fopen("/proc/self/maps", "r"))) return;
while(fgets(line, sizeof(line), fp))
{
if(NULL != strstr(line, "libtest.so") &&
sscanf(line, "%"PRIxPTR"-%*lx %*4s 00000000", &base_addr) == 1)
break;
}
fclose(fp);
if(0 == base_addr) return;
//the absolute address
addr = base_addr + 0x3f90;
//add write permission
mprotect((void *)PAGE_START(addr), PAGE_SIZE, PROT_READ | PROT_WRITE);
//replace the function address
*(void **)addr = my_malloc;
//clear instruction cache
__builtin___clear_cache((void *)PAGE_START(addr), (void *)PAGE_END(addr));
}
int main()
{
hook();
say_hello();
return 0;
}
重新编译运行：
caikelun@debian:~$ adb push ./main /data/local/tmp caikelun@debian:~$ adb shell "chmod +x /data/local/tmp/main" caikelun@debian:~$ adb shell "export LD_LIBRARY_PATH=/data/local/tmp; /data/local/tmp/main" 1024 bytes memory are allocated by libtest.so hello caikelun@debian:~$
是的，成功了！
我们并没有修改libtest.so的代码，甚至没有重新编译它。我们仅仅修改了main程序。
libtest.so 和main的源码放在github上，可以从这里获取到。
（根据你使用的编译器不同，或者编译器的版本不同，生成的libtest.so中，也许malloc对应的地址不再是 0x3f90，这时你需要先用readelf确认，然后再到main.c中修改。）
使用 xhook
当然，我们已经开源了一个叫xhook的工具库。
使用 xhook，你可以更优雅的完成对libtest.so的hook操作，也不必担心硬编码0x3f90导致的兼容性问题。
#include
#include
#include
#include
void *my_malloc(size_t size)
{
printf("%zu bytes memory are allocated by libtest.so", size);
return malloc(size);
}
int main()
{
xhook_register(".*/libtest\\.so$", "malloc", my_malloc, NULL);
xhook_refresh(0);
say_hello();
return 0;
}
xhook 支持 armeabi, armeabi-v7a 和 arm64-v8a。
支持Android 4.0 (含)以上版本 (API level >= 14)。
经过了产品级的稳定性和兼容性验证。可以在这里 获取 xhook。
总结一下xhook中执行PLT hook的流程：
- 读 maps，获取 ELF 的内存首地址（start address）。
- 验证 ELF 头信息。
- 从 PHT 中找到类型为 PT_LOAD 且 offset 为 0 的 segment。计算 ELF 基地址。
- 从 PHT 中找到类型为 PT_DYNAMIC 的 segment，从中获取到 .dynamic section，从 .dynamic section中获取其他各项 section 对应的内存地址。
- 在 .dynstr section 中找到需要 hook 的 symbol 对应的 index 值。
- 遍历所有的 .relxxx section（重定位 section），查找 symbol index 和 symbol type 都匹配的项，对于这项重定位项，执行 hook 操作。hook 流程如下：
(1) 读 maps，确认当前 hook 地址的内存访问权限。
(2) 如果权限不是可读也可写，则用 mprotect 修改访问权限为可读也可写。
(3) 如果调用方需要，就保留 hook 地址当前的值，用于返回。
(4) 将 hook 地址的值替换为新的值。（执行 hook）
(5) 如果之前用 mprotect 修改过内存访问权限，现在还原到之前的权限。
(6) 清除 hook 地址所在内存页的处理器指令缓存。
FAQ
可以直接从文件中读取 ELF 信息吗？
可以。
而且对于格式解析来说，读文件是最稳妥的方式，因为ELF在运行时，原理上有很多section不需要一直保留在内存中，可以在加载完之后就从内存中丢弃，这样可以节省少量的内存。
但是从实践的角度出发，各种平台的动态链接器和加载器，都不会这么做，可能它们认为增加的复杂度得不偿失。
所以我们从内存中读取各种ELF信息就可以了，读文件反而增加了性能损耗。
另外，某些系统库ELF文件，APP 也不一定有访问权限。
计算基地址的精确方法是什么？
正如你已经注意到的，前面介绍libtest.so基地址获取时，为了简化概念和编码方便，用了“绝大多数情况下”这种不应该出现的描述方式。
对于hook来说，精确的基地址计算流程是：
- 在 maps 中找到找到 offset 为 0，且 pathname 为目标 ELF 的行。保存该行的 start address 为 p0。
- 找出 ELF 的 PHT 中第一个类型为 PT_LOAD 且 offset 为 0 的 segment，保存该 segment 的虚拟内存相对地址（p_vaddr）为 p1。
- p0 - p1 即为该 ELF 当前的基地址。
绝大多数的ELF第一个PT_LOAD segment的p_vaddr都是 0。
另外，之所以要在maps里找offset为0的行，是因为我们在执行hook之前，希望对内存中的ELF文件头进行校验，确保当前操作的是一个有效的 ELF，而这种 ELF 文件头只能出现在offset为0的mmap区域。
可以在Android linker的源码中搜索“load_bias”，可以找到很多详细的注释说明，也可以参考linker中对 load_bias_ 变量的赋值程序逻辑。
目标 ELF 使用的编译选项对 hook 有什么影响？
会有一些影响。
对于外部函数的调用，可以分为3种情况：
- 直接调用。无论编译选项如何，都可以被 hook 到。外部函数地址始终保存在 .got 中。
- 通过全局函数指针调用。无论编译选项如何，都可以被 hook 到。外部函数地址始终保存在 .data 中。
- 通过局部函数指针调用。如果编译选项为 -O2（默认值），调用将被优化为直接调用（同情况 1）。如果编译选项为 -O0，则在执行 hook 前已经被赋值到临时变量中的外部函数的指针，通过 PLT 方式无法 hook；对于执行 hook 之后才被赋值的，可以通过 PLT 方式 hook。
一般情况下，产品级的ELF很少会使用-O0进行编译，所以也不必太纠结。
但是如果你希望你的ELF尽量不被别人 PLT hook，那可以试试使用-O0来编译，然后尽量早的将外部函数的指针赋值给局部函数指针变量，之后一直使用这些局部函数指针来访问外部函数。
总之，查看C/C++的源代码对这个问题的理解没有意义，需要查看使用不同的编译选项后，生成的ELF的反汇编输出，比较它们的区别，才能知道哪些情况由于什么原因导致无法被 PLT hook。
hook 时遇到偶发的段错误是什么原因？如何处理？
我们有时会遇到这样的问题：
- 读取 /proc/self/maps 后发现某个内存区域的访问权限为可读，当我们读取该区域的内容做 ELF 文件头校验时，发生了段错误（sig: SIGSEGV, code: SEGV_ACCERR）。
- 已经用 mprotect() 修改了某个内存区域的访问权限为可写，mprotect() 返回修改成功，然后再次读取 /proc/self/maps 确认对应内存区域的访问权限确实为可写，执行写入操作（替换函数指针，执行 hook）时发生段错误（sig: SIGSEGV, code: SEGV_ACCERR）。
- 读取和验证 ELF 文件头成功了，根据 ELF 头中的相对地址值，进一步读取 PHT 或者 .dynamic section 时发生段错误（sig: SIGSEGV, code: SEGV_ACCERR 或 SEGV_MAPERR）。
可能的原因是：
- 进程的内存空间是多线程共享的，我们在执行 hook 时，其他线程（甚至 linker）可能正在执行 dlclose()，或者正在用 mprotect() 修改这块内存区域的访问权限。
- 不同厂家、机型、版本的 Android ROM 可能有未公开的行为，比如在某些情况下对某些内存区域存在写保护或者读保护机制，而这些保护机制并不反应在 /proc/self/maps 的内容中。
问题分析：
- 读内存时发生段错误其实是无害的。
- 我在 hook 执行的流程中，需要直接通过计算内存地址的方式来写入数据的地方只有一处：即替换函数指针的最关键的那一行。只要其他地方的逻辑没有错误，这里就算写入失败了，也不会对其他内存区域造成破坏。
- 加载运行安卓平台的 APP 进程时，加载器已经向我们注入了 signal handler 的注册逻辑，以便 APP 崩溃时与系统的 debuggerd 守护进程通讯，debuggerd 使用 ptrace 调试崩溃进程，获取需要的崩溃现场信息，记录到 tombstone 文件中，然后 APP 自杀。
- 系统会精确的把段错误信号发送给“发生段错误的线程”。
- 我们希望能有一种隐秘的，且可控的方式来避免段错误引起 APP 崩溃。
先明确一个观点：
不要只从应用层程序开发的角度来看待段错误，段错误不是洪水猛兽，它只是内核与用户进程的一种正常的交流方式。
当用户进程访问了无权限或未mmap的虚拟内存地址时，内核向用户进程发送SIGSEGV信号，来通知用户进程，仅此而已。
只要段错误的发生位置是可控的，我们就可以在用户进程中处理它。
解决方案：
- 当 hook 逻辑进入我们认为的危险区域（直接计算内存地址进行读写）之前，通过一个全局 flag 来进行标记，离开危险区域后将 flag 复位。
- 注册我们自己的 signal handler，只捕获段错误。在 signal handler 中，通过判断 flag 的值，来判断当前线程逻辑是否在危险区域中。如果是，就用 siglongjmp 跳出 signal handler，直接跳到我们预先设置好的“危险区域以外的下一行代码处”；如果不是，就恢复之前加载器向我们注入的 signal handler，然后直接返回，这时系统会再次向我们的线程发送段错误信号，由于已经恢复了之前的 signal handler，这时会进入默认的系统 signal handler 中走正常逻辑。
- 我们把这种机制简称为：SFP (segmentation fault protection，段错误保护)
- 注意：SFP需要一个开关，让我们随时能够开启和关闭它。在 APP 开发调试阶段，SFP 应该始终被关闭，这样就不会错过由于编码失误导致的段错误，这些错误是应该被修复的；在正式上线后 SFP 应该被开启，这样能保证 APP 不会崩溃。（当然，以采样的形式部分关闭 SFP，用以观察和分析 hook 机制本身导致的崩溃，也是可以考虑的）
具体代码可以参考xhook中的实现，在源码中搜索siglongjmp和 sigsetjmp。
ELF 内部函数之间的调用能 hook 吗？
我们这里介绍的hook方式为 PLT hook，不能做ELF内部函数之间调用的 hook。
道哥注解：
外部函数是被记录到.plt这个section中的，因此可以在这个section中一步一步找到它的重定位地址，然后进行修改。
对于内部函数来说，比如一个使用static关键字修饰的函数，编译器在编译时，可能就直接把函数的地址“硬编码”在引用它的地方了。
这也是为什么：如果一个函数只在文件内部使用，最好加上 static 关键字。
一个原因是安全，防止与其他文件中的符号重名，还有一个原因是加快启动速度，因为不需要重定位啊！
inline hook 可以做到，你需要先知道想要hook的内部函数符号名（symbol name）或者地址，然后可以 hook。
有很多开源和非开源的inline hook实现，比如：
substrate：http://www.cydiasubstrate.com/
frida：https://www.frida.re/
inline hook 方案强大的同时可能带来以下的问题：
- 由于需要直接解析和修改 ELF 中的机器指令（汇编码），对于不同架构的处理器、处理器指令集、编译器优化选项、操作系统版本可能存在不同的兼容性和稳定性问题。
- 发生问题后可能难以分析和定位，一些知名的 inline hook 方案是闭源的。
- 实现起来相对复杂，难度也较大。
- 未知的坑相对较多，这个可以自行 google。
建议如果PLT hook够用的话，就不必尝试inline hook了。
