网络扫描：局域网网络环境
在实施局域网扫描之前，需要对其网络环境有所了解，如网络范围、经过的路由等，然后才可以确定扫描的目标。本文对局域网网络环境进行简单介绍。
1. 网络范围
当用户实施局域网扫描时，首先要确定一个网络范围，如单个IP地址、多个IP地址、一个地址范围或整个子网，否则将会浪费大量的时间。IP地址是由两部分组成，即网络地址和主机地址。网络地址表示其属于互联网的哪一个网络，主机地址表示其属于该网络中的哪一台主机。二者是主从关系。IP地址根据网络号和主机号，分为A类（1.0.0.0～126.0.0.0）、B类（128.1.0.0～191.255.0.0）和C类（192.0.1.0～223.255.255.0）三类及特殊地址D类和E类。另外，全0和全1都保留不用。下面简单对每类地址作一个分析。
A类：该类地址范围为1.0.0.0～126.0.0.0，子网掩码为255.0.0.0。在该地址中，第一个字节为网络号，后三个字节为主机号。该类IP地址的最前面为0，所以地址的网络号取值于1～126之间。
B类：该类地址范围为128.1.0.0～191.255.0.0，子网掩码为255.255.0.0。在该地址中，前两个字节为网络号，后两个字节为主机号。该类IP地址的最前面为10，所以地址的网络号取值于128～191之间。
C类：该类地址范围为192.0.1.0～223.255.255.0，子网掩码为255.255.255.0。在该地址中，前3个字节为网络号，最后一个字节为主机号。该类IP地址的最前面为110，所以地址的网络号取值于129～223之间。
D类：是多播地址。该类IP地址的最前面为1110，所以地址的网络号取值于224～239之间。一般用于多路广播用户。多播地址是让源设备能够将分组发送给一组设备的地址。属于多播组的设备将被分配一个多播组IP地址，多播地址范围为224.0.0.0～239.255.255.255。由于多播地址表示一组设备，因此只能用作分组的目标地址。源地址总是为单播地址。多播MAC地址以十六进制值01-00-5E开头，余下的6个十六进制位是根据IP多播组地址的最后23位转换得到的。
E类：是保留地址。该类IP地址的最前面为1111，所以地址的网络号取值于240～255之间。
在扫描时还可以通过CIDR格式来指定扫描整个子网。其中，CIDR格式是由网络地址和子网掩码两部分组成，中间使用斜杠（/）分隔。下面将给出一个CIDR和子网掩码对应列表，如表1所示。

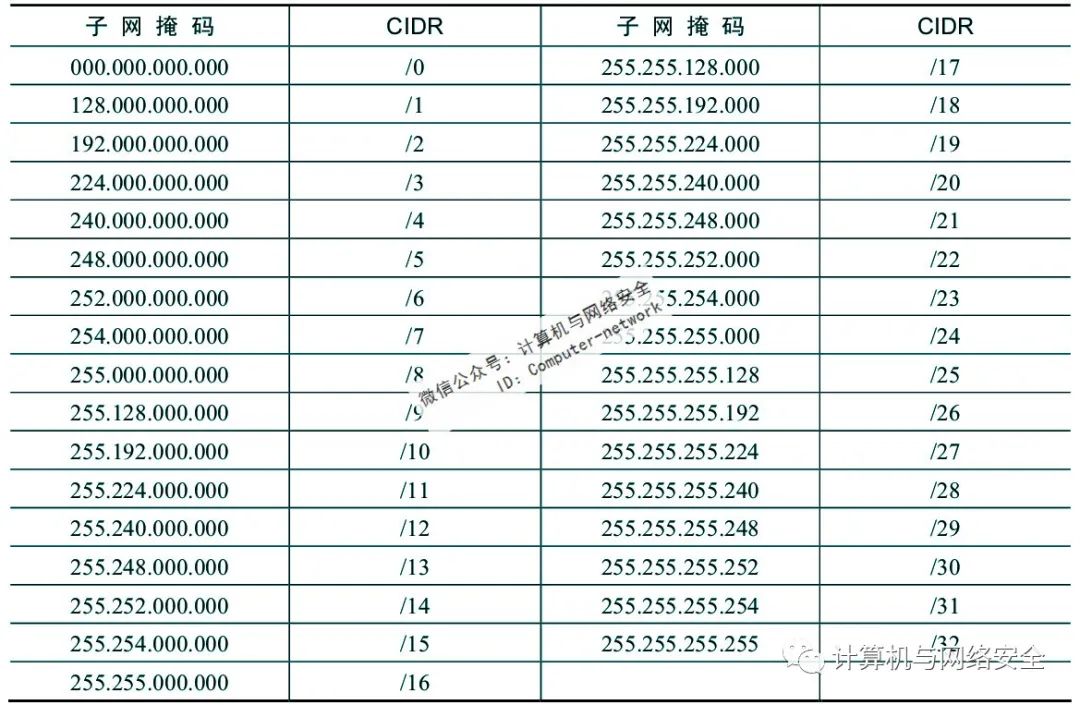

表1 CIDR对照表
在IP地址中，还有一种特殊的IP地址是广播地址。广播地址是专门用于同时向网络中所有工作站进行发送的一个地址。在使用TCP/IP协议的网络中，主机标识段host ID为全1的IP地址为广播地址，广播的分组传送给host ID段所涉及的所有计算机。例如，10.0.0.0（255.0.0.0）网段，其广播地址为10.255.255.255；172.16.0.0（255.255.0.0）网段，其广播地址为172.16.255.255；192.168.1.0（255.255.255.0）网段，其广播地址为192.168.1.255。其中，广播地址对应的MAC地址为FF-FF-FF-FF-FF-FF。
（1）使用Netmask工具
在Kali Linux中，默认提供了一个名为Netmask工具，可以用来实现IP地址格式转换。该工具可以在IP范围、子网掩码、CIDR、Cisco等格式中互相转换，并且提供了IP地址的点分十进制、十六进制、八进制、二进制之间的互相转换。
使用Netmask工具将IP范围转换为CIDR格式。执行命令如下：
root@daxueba:~# netmask -c 192.168.0.0:192.168.2.255
192.168.0.0/23
192.168.2.0/24
从以上输出的信息中可以看到，已经成功地将IP范围转换为CIDR格式了。
使用Netmask工具将IP范围转换为标准的子网掩码格式。执行命令如下：
root@daxueba:~# netmask -s 192.168.0.0:192.168.2.255
192.168.0.0/255.255.254.0
192.168.2.0/255.255.255.0
从以上输出的信息中可以看到，已经成功地将IP范围转换为子网掩码格式了。
使用Netmask工具将IP范围转换到Cisco格式。执行命令如下：
root@daxueba:~# netmask -i 192.168.0.0:192.168.2.255
192.168.0.0 0.0.1.255
192.168.2.0 0.0.0.255
从以上输出的信息中可以看到，已经成功地将IP范围转换为Cisco格式了。
使用Netmask工具将CIDR格式转换到IP范围格式。执行命令如下：
root@daxueba:~# netmask -r 192.168.0.0/23
192.168.0.0-192.168.1.255 (512)
从以上输出的信息中可以看到，已经成功地将CIDR格式转换为IP范围格式了。
（2）使用Nmap工具实施扫描
Nmap工具提供了一个-iL选项，可以对指定的目标列表实施扫描。使用该工具的语法格式如下：
nmap -iL [inputfilename]
以上语法中的选项及参数含义如下：
-iL：从文件列表中读取目标地址。该列表支持任何格式的地址，包括IP地址、主机名、CIDR、IPv6或者八位字节范围，而且每一项必须以一个或多个空格、制表符或换行符分开。
inputfilename：地址列表文件名。
使用Nmap工具对192.168.33.0/24整个子网中的主机进行扫描。这里将该目标写入hosts.list文件，具体如下：
root@daxueba:~# vi hosts.list
192.168.33.0/24
此时，将使用-iL选项，指定对该目标列表文件实施扫描。执行命令如下：
root@daxueba:~# nmap -iL hosts.list
Starting Nmap 7.70 ( https://nmap.org ) at 2021-07-03 11:28 CST
Nmap scan report for 192.168.33.152 (192.168.33.152)
Host is up (0.00096s latency).
Not shown: 997 closed ports
PORT STATE SERVICE
21/tcp open ftp
22/tcp open ssh
80/tcp open http
MAC Address: 00:0C:29:FD:58:4B (VMware)
Nmap scan report for 192.168.33.1 (192.168.33.1)
Host is up (0.00022s latency).
All 1000 scanned ports on 192.168.33.1 (192.168.33.1) are filtered
MAC Address: 00:50:56:C0:00:08 (VMware)
Nmap scan report for 192.168.33.2 (192.168.33.2)
Host is up (0.00044s latency).
All 1000 scanned ports on 192.168.33.2 (192.168.33.2) are closed
MAC Address: 00:50:56:FE:0A:32 (VMware)
Nmap done: 3 IP addresses (3 hosts up) scanned in 4.12 seconds
从以上显示的结果中可以看到，192.168.33.0/24网络内有3台活动主机。其中，活动的主机地址分别是192.168.33.152、192.168.33.1和192.168.33.2。
2. 上级网络
在一个局域网内，用户也可能会使用多个路由器进行串联，以满足扩大原有的网络范围，或者在原有的网络下构建新的网络（子网络）。如果用户连接的是最底层网络的话，则可以通过路由跟踪的方式扫描到上级网络的路由。根据获取的路由信息，可以猜测上级网络的范围大小。下面介绍实施路由跟踪的方法。
（1）使用Nmap工具
Nmap工具提供了一个--traceroute选项，可以用来实现路由跟踪。下面介绍使用Nmap工具实施路由跟踪，以获取上级网络信息。
使用Nmap工具找出访问百度服务器（www.baidu.com）所经过的网络节点。执行命令如下：
root@daxueba:~# nmap --traceroute www.baidu.com
Starting Nmap 7.70 ( https://nmap.org ) at 2021-07-03 15:28 CST
Nmap scan report for www.baidu.com (61.135.169.125)
Host is up (0.019s latency).
Other addresses for www.baidu.com (not scanned): 61.135.169.121
Not shown: 998 filtered ports
PORT STATE SERVICE
80/tcp open http
443/tcp open https
TRACEROUTE (using port 443/tcp)
HOP RTT ADDRESS
1 1.22 ms 192.168.1.1 (192.168.1.1)
2 3.56 ms 10.188.0.1 (10.188.0.1)
3 ... 10
11 18.21 ms 61.135.169.125
Nmap done: 1 IP address (1 host up) scanned in 9.22 seconds
从输出的信息中可以看到，Nmap工具自动将百度服务器的IP地址解析出来并进行了扫描。从显示的结果中可以看到，本地到百度服务器经过的上级路由依次为192.168.1.1和192.168.0.1。而且，还可以看到目标服务器上开放了80和443两个端口。
（2）使用Traceroute工具
Traceroute是一款用来侦测由源主机到目标主机所经过的路由请求的重要工具。Traceroute工具收到目的主机IP后，首先给目的主机发送一个TTL=1（TTL指生存时间）的UDP数据包，而经过的第一个路由器收到这个数据包之后，自动把TTL减去1。当TTL变为0之后，路由器就将这个数据包抛弃了，并同时产生一个主机不可达的ICMP超时数据报给主机。主机收到这个ICMP数据报以后，会发送一个TTL=2的数据报给目的主机，然后刺激第二个路由器给主机发送ICMP数据报，如此反复，直到到达目的主机。这样Traceroute就可以拿到所有路由器的IP，从而避开IP头只能记录有限路由的IP地址。下面介绍使用Traceroute工具实施路由跟踪的方法。
使用Traceroute工具实施路由跟踪的语法格式如下：
traceroute [Target]
使用Traceroute工具侦测访问百度服务器的所有路由。执行命令如下：
root@daxueba:~# traceroute www.baidu.com
traceroute to www.baidu.com (61.135.169.125), 30 hops max, 60 byte packets
1 192.168.1.1 (192.168.1.1) 0.622 ms 0.520 ms 0.616 ms
2 10.188.0.1 (10.188.0.1) 3.504 ms 3.463 ms 3.528 ms
3 193.6.220.60.adsl-pool.sx.cn (60.220.6.193) 12.510 ms 12.441 ms 12.364 ms
4 253.8.220.60.adsl-pool.sx.cn(60.220.8.253) 14.471 ms 169.9.220.60.
adsl-pool.sx.cn (60.220.9.169) 12.489 ms 249.8.220.60.adsl-pool.sx.cn (60. 220. 8.249) 12.112 ms
5 * 219.158.96.89 (219.158.96.89) 24.322 ms 219.158.103.81 (219.158.103.81) 21.709 ms
6 124.65.194.18 (124.65.194.18) 23.039 ms 124.65.194.166 (124.65.194. 166) 23.014 ms 124.65.194.154 (124.65.194.154) 26.398 ms
7 123.126.0.54 (123.126.0.54) 20.222 ms 19.757 ms 61.51.113.194 (61.51.113.194) 32.827 ms
8 61.49.168.78 (61.49.168.78) 27.969 ms 123.125.248.110 (123.125.248. 110)
21.597 ms 61.49.168.102 (61.49.168.102) 21.717 ms
9 * * *
10 * * *
11 * * *
12 * * *
13 * * *
14 * * *
15 * * *
16 * * *
17 * * *
18 * * *
19 * * *
20 * * *
21 * * *
22 * * *
23 * * *
24 * * *
25 * * *
26 * * *
27 * * *
28 * * *
29 * * *
30 * * *
在以上输出信息中，每条记录序列号从1开始。其中，每个记录就是一跳，每跳表示一个网关。而且我们还可以看到每行有3个时间，单位是ms。这3个时间表示探测数据包向每个网关发送3个数据包后，网关响应后返回的时间。另外，我们还发现有一些行是以星号表示的。出现这种情况，可能是防火墙封掉了ICMP的返回消息，所以我们无法获取到相关的数据包返回数据。从输出的第一行信息可以看到，已经成功解析出百度服务器的IP地址为61.135.169.125，共经过30跳，包大小为60个字节。从显示的记录中可以看到，经过的路由有192.168.1.1、10.188.0.1、60.220.6.193等。
在NAT模式下，Traceroute运行存在问题，无法展现上一级的路由信息。
