过程详解 | 操作系统16位实模式切换到32位保护模式

这篇文章的内容是我在研究自制操作系统时遇到的一个问题，即如何从16位实模式切换到32位保护模式，网上的资料比较少，讲得也不是很详细，在这跟大家分享一下我的解决方案。

前置知识：

计算机是如何启动的？

（http://www.ruanyifeng.com/blog/2013/02/booting.html）

自制操作系统：引导扇区的实现

（https://www.cnblogs.com/jiqingwu/p/os_boot_sector.html）

1、实模式和保护模式

请参考：实模式和保护模式

（https://blog.csdn.net/qq_37653144/article/details/82818191）

现代CPU有三种工作模式：实模式、保护模式和虚拟8086模式。CPU在加电后自动进入16位实模式，在主引导记录MBR加载特定的操作系统后，由操作系通经过一些设置切换到32位保护模式。

以WIN7为例，首先由MBR载入启动管理器bootmgr，在bootmgr中进行实模式到保护模式的切换，随后装载winload.exe，然后通过winload.exe加载Windows7内核，从而启动整个Windows7系统。

2、实模式到保护模式的切换

从实模式切换到保护模式大致可以分为以下几个步骤：

1、屏蔽中断

2、初始化全局描述符表（GDT）

3、将CR0寄存器最低位置1

4、执行远跳转

5、初始化段寄存器和栈指针

1、屏蔽中断

在16位实模式下的中断由BIOS处理，进入保护模式后，中断将交给中断描述符表IDT里规定的函数处理，在刚进入保护模式时IDTR寄存器的初始值为0，一旦发生中断（例如BIOS的时钟中断）就将导致CPU发生异常，所以需要首先屏蔽中断。

屏蔽中断可以使用cli指令：

cli

2、初始化GDT

屏蔽中断后我们就可以正式开始切换到保护模式的过程了。首先我们要完成GDT的初始化，这也是整个切换过程中最复杂的一步。

32位保护模式下的地址计算方式和16位实模式不一样，16位保护模式支持20位的寻址，物理地址等于段地址 * 16 + 偏移地址，其中段地址可以通过段寄存器获得，段地址和偏移地址都是16位。

在32位保护模式中，段与段之间是互相隔离的，当访问的地址超出段的界限时处理器就会阻止这种访问，因此每个段都需要有起始地址、范围、访问权限以及其他属性四个部分，这四个部分合在一起叫做段描述符（Segment Descriptor），总共需要8个字节来描述。但Intel为了保持向后兼容，将段寄存器仍然规定为16-bit，显然我们无法用16-bit的段寄存器来直接存储64-bit的段描述符。

解决的办法是将所有64-bit的段描述符放到一个数组中，将16-bit段寄存器的值作为下标来访问这个数组（以字节为单位），获取64-bit的段描述符，这个数组就叫做全局描述符表（Global Descriptor Table, GDT）。

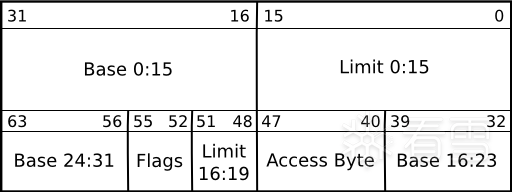

上面这个就是64位段描述符的具体结构，包括段起始地址Base，限长Limit，Access Byte和Flags都是访问权限，结构如下：

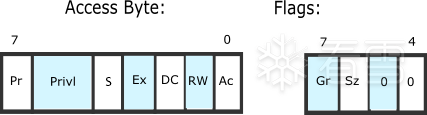

Access Byte和Flags各项的解释，我直接复制OS Dev)了，更详细的解释可以参考《x86汇编语言：从实模式到保护模式》这本书的11.3节:

Pr: Present bit. This must be 1 for all valid selectors.

Privl: Privilege, 2 bits. Contains the ring level, 0 = highest (kernel), 3 = lowest (user applications).

S: Descriptor type. This bit should be set for code or data segments and should be cleared for system segments (eg. a Task State Segment)

Ex: Executable bit. If 1 code in this segment can be executed, ie. a code selector. If 0 it is a data selector.

DC: Direction bit/Conforming bit.

Direction bit for data selectors: Tells the direction. 0 the segment grows up. 1 the segment grows down, ie. the offset has to be greater than the limit.

Conforming bit for code selectors:

• If 1 code in this segment can be executed from an equal or lower privilege level. For example, code in ring 3 can far-jump to conforming code in a ring 2 segment. The privl-bits represent the highest privilege level that is allowed to execute the segment. For example, code in ring 0 cannot far-jump to a conforming code segment with privl==0x2, while code in ring 2 and 3 can. Note that the privilege level remains the same, ie. a far-jump form ring 3 to a privl==2-segment remains in ring 3 after the jump.
• If 0 code in this segment can only be executed from the ring set in privl.

RW: Readable bit/Writable bit.

Readable bit for code selectors: Whether read access for this segment is allowed. Write access is never allowed for code segments.

Writable bit for data selectors: Whether write access for this segment is allowed. Read access is always allowed for data segments.

Ac: Accessed bit. Just set to 0. The CPU sets this to 1 when the segment is accessed.

Gr: Granularity bit，粒度位，如果Gr置0则段界限limit是以字节为单位的，即段的大小为1B到1MB，如果Gr置0则以4KB为单位，段的大小从4KB到4GB。

Sz: Size bit，置0表示该段的偏移地址或操作数是16位的，比如说代码段该位置0，则取指令时会使用16位的指令指针寄存器IP来取指令，而栈段在进行栈操作时，会使用SP寄存器；置1表示使用的偏移地址或操作数是32位的，使用EIP和ESP寄存器。

Flags区域中空余的2位其中一位是给64位CPU使用的，这里我们置为0即可，另一位是留给用户软件使用的，CPU并不会使用。

GDT可以通过LGDT指令加载，加载后GDT的地址和大小被保存到了GDTR寄存器：

LGDT指令的操作数为6字节的数据，2个低位字节为GDT的大小减一，减一的原因是Size的最大值是65535，而GDT最多可以有65536字节（最多8192项）。4个高位字节为GDT的32位地址。

我们可以在汇编代码中定义GDT并用LGDT指令加载GDT，然后让MBR将我们这一段汇编代码加载到内存中的某个地址，然后跳转到这个地址执行，这样就完成了GDT的初始化。

接下来我们就来看一下在汇编代码中定义GDT的方法。Intel处理器规定GDT中的第一个描述符必须是空描述符，这是因为寄存器和内存单元的初始值一般都是0，如果程序设计有问题，就会无意中用全0的索引来选择描述符，gdt_null的作用就有点像C语言中的空指针。用汇编代码定义如下：

gdt_start:; 第一个描述符必须是空描述符gdt_null:    dd 0    dd 0gdt_end:

dd 0定义了一个4字节的数据，两个dd 0正好是8字节，也就是一个描述符的大小。

接下来我们要定义代码段和数据段，为了方便，我们可以将代码段和数据段的起始地址都设为0，大小都设为4GB，这种设置方式也叫作平坦模式。现在的定义如下：

gdt_start:; 第一个描述符必须是空描述符gdt_null:    dd 0    dd 0; 代码段描述符gdt_code:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10011010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31); 数据段描述符gdt_data:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10010010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31)gdt_end:

此时代码段和数据段的访问权限和其他属性如下：

代码段：Access byte 10011010bPr = 1        ; 标记为有效的段Privl = 0    ; ring3权限S = 1        ; 代码段或数据段Ex = 1        ; 可执行，即代码段DC = 0        ; 标记该段只能在Privl权限（即ring3权限）下执行RW = 1        ; 可读Ac = 0        ; 该段的内容是否被修改，默认为0，由CPU置位Flags 1100bGr = 1        ; 粒度为4KBSz = 1        ; 32位模式
数据段：Access byte 10010010bPr = 1        ; 标记为有效的段Privl = 0    ; ring3权限S = 1        ; 代码段或数据段Ex = 0        ; 不可执行，即数据段DC = 0        ; 标记该段只能在Privl权限（即ring3权限）下执行RW = 1        ; 可写Ac = 0        ; 该段的内容是否被修改，默认为0，由CPU置位Flags 1100bGr = 1        ; 粒度为4KBSz = 1        ; 32位模式

接着我们要定义栈段，由于我们的引导程序是加载到07c00h这个地址的，因此我们可以将07c00h以下的空间都作为栈空间，加入栈段后的定义如下：

gdt_start:; 第一个描述符必须是空描述符gdt_null:    dd 0    dd 0; 代码段描述符gdt_code:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10011010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31); 数据段描述符gdt_data:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10010010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31); 栈段描述符gdt_stack:    dw 0x7c00 ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10010010b ; Access Byte    db 01000000b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31)gdt_end:
栈段：Access byte 10010010bPr = 1        ; 标记为有效的段Privl = 0    ; ring3权限S = 1        ; 代码段或数据段Ex = 0        ; 不可执行，即数据段DC = 0        ; 标记该段只能在Privl权限（即ring3权限）下执行RW = 1        ; 可写Ac = 0        ; 该段的内容是否被修改，默认为0，由CPU置位Flags 1100bGr = 0        ; 粒度为1BSz = 1        ; 32位模式

接着我们定义6字节的GDT描述符：

; GDT descriptiorgdt_descriptor:dw gdt_end - gdt_start - 1 ; Size of our GDT, always less one of the true sizedd gdt_start ; Start address of our GDT

接着调用lgdt指令将GDT描述符加载到gdtr寄存器，整个GDT的初始化就算是完成了：

lgdt [gdt_descriptor]

3、将CR0最低位置1

CR0是系统内的32位控制寄存器之一，可以控制CPU的一些重要特性。其中最低位是保护允许位（Protected Mode Enable, PE），PE位置1后CPU进入保护模式（注意此时还是16位保护模式，不是32位保护模式），置0时则为实模式。现在我们要进入保护模式，即将CR0的最低位置1，汇编代码如下：

; 把 cr0 的最低位置为 1，开启保护模式mov eax, cr0or eax, 0x1mov cr0, eax

有关CR0其他位的功能以及其他控制寄存器可以查看Control register，这里不再赘述。

4、执行远跳转

将cr0最低位置1后，CPU就进入了保护模式，此时需要马上执行一条远跳转指令：

jmp 08h:PModeMain

这条指令有两个作用，第一个作用是将cs段寄存器的值修改为08h，切换到保护模式后，CPU寻址的方式就从实模式中的段地址 * 16 + 偏移地址改为了通过gdt寻址，所以这里的08h是段选择子而不是段地址，并且远跳转指令会自动将cs的值修改为对应的段选择子，这里是08h。

之前提到过，段描述符中的Sz位确定操作数的默认大小，将代码段寄存器切换到08h后，代码段描述符的Sz位为1，即32位模式，此时才真正进入了32位保护模式。

远跳转的另一个作用是清空CPU的流水线，流水线的作用在计组中有提到过，为了加速指令的执行，CPU在执行当前指令时会同时加载并解析接下来的一些指令，在进入保护模式之前，已经有许多指令进入了流水线，这些指令都是按16位模式处理的，而进入保护模式后的指令都是32位，所以这里通过一个远跳转来让CPU清空流水线。

切换到32位模式后，就应该执行32位的指令了，所以从PModeMain开始的指令都采用32位模式编译，通过[bits 32]这个标记实现：

[bits 32]PModeMain:

5、初始化段寄存器和栈指针

上一步中我们将代码段寄存器cs初始化成了0x08，现在我们还需要初始化其他的段寄存器如数据段寄存器ds，拓展段寄存器es，栈段ss以及fs，gs两个由操作系统使用的段。

另外我们还需要初始化栈指针ebp和esp，代码如下：

[bits 32]PModeMain:    mov ax, 0x10        ; 将数据段寄存器ds和附加段寄存器es置为0x10    mov ds, ax             mov es, ax    mov fs, ax          ; fs和gs寄存器由操作系统使用，这里统一设成0x10    mov gs, ax    mov ax, 0x18        ; 将栈段寄存器ss置为0x18    mov ss, ax    mov ebp, 0x7c00     ; 现在栈顶指向 0x7c00    mov esp, ebp

此时我们就可以开始执行32位保护模式下的代码了。

3、测试：32位保护模式下的打印

接下来我们要实现的是32位保护模式下的打印功能，测试我们是否已经成功进入32位保护模式了。

在32位保护模式中我们无法使用实模式下的BIOS中断指令进行打印，但是天无绝人之路，我们仍然可以通过直接修改显存来进行打印。

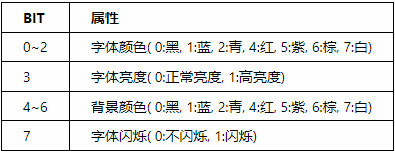

显卡包括显存本身是外围设备，但CPU很友好的把显存映射到了0x8B000这个物理地址，因此我们可以直接通过mov指令来访问显存。在文本模式下，被打印的字符在显存中总共占2个字节，第一个字节是字符的ASCII码，第二个字节是字符的颜色属性，这里与BIOS中int 10调用的颜色属性是一样的：

打印字符串的代码我们可以写成一个函数，具体的内容大家看下面的代码和注释：

; 打印字符串; @param 被打印的字符串print:    push ebp    mov ebp, esp    mov ebx, [ebp+8]    ; [ebp+8]即传入的字符串参数    xor ecx, ecx    mov ah, 0x0f        ; ah为打印的颜色属性，0x0f为白字黑底    mov edx, 0xb8000    ; 显存的地址loop1_begin:    mov al, [ebx]       ; al为被打印的字符    cmp al, 0           ; 若al为0，结束打印    je loop1_end    mov [edx], ax       ; 向显存中写入字符及其颜色属性（2字节）    inc ebx    add edx, 2    jmp loop1_beginloop1_end:    mov esp, ebp    pop ebp    ret

函数调用：

PModeTest:    push TEST_STRING             ; 被打印字符的地址    call printPModePause:    hlt    jmp PModePause TEST_STRING db 'We are in protected mode!', 0

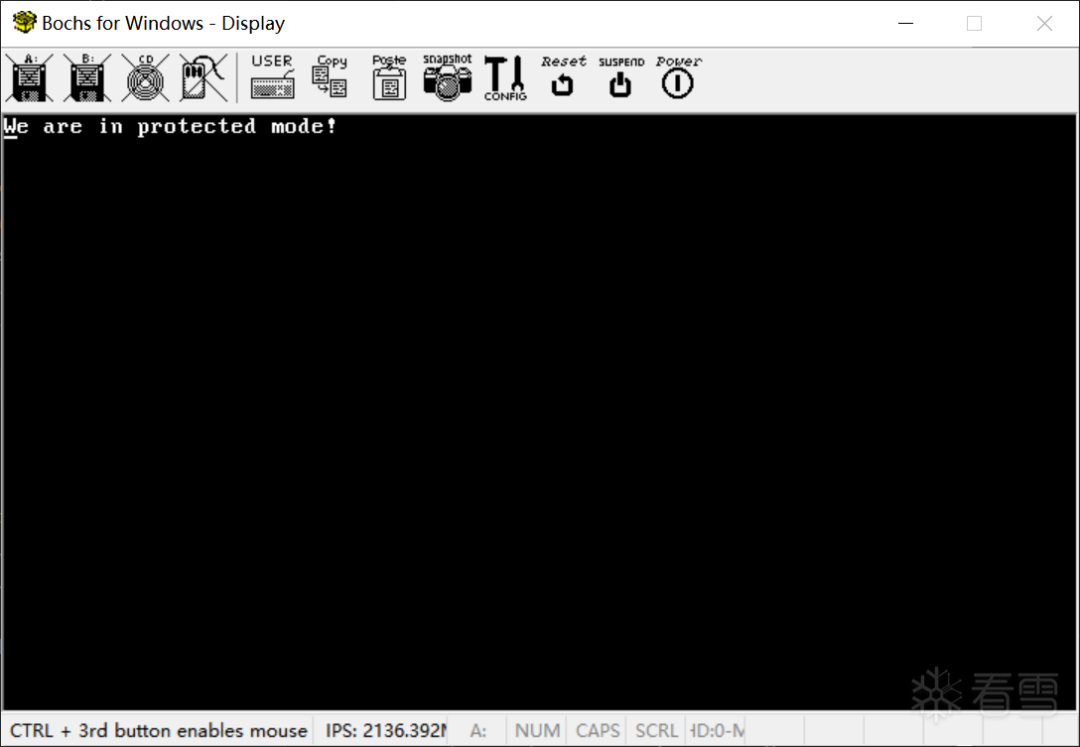

效果如下：

4、完整代码

完整的代码，需要在引导程序中加载这段代码到正确的位置，这里是09000h，或者直接把org 09000h改成org 07c00h，把这段代码写到主引导扇区：

org 09000h cli                     ; 屏蔽中断 lgdt [gdt_descriptor]   ; 初始化GDT ; 把 cr0 的最低位置为 1，开启保护模式mov eax, cr0or eax, 0x1mov cr0, eax jmp 08h:PModeMain [bits 32]PModeMain:    mov ax, 0x10        ; 将数据段寄存器ds和附加段寄存器es置为0x10    mov ds, ax             mov es, ax    mov fs, ax          ; fs和gs寄存器由操作系统使用，这里统一设成0x10    mov gs, ax    mov ax, 0x18        ; 将栈段寄存器ss置为0x18    mov ss, ax    mov ebp, 0x7c00     ; 现在栈顶指向 0x7c00    mov esp, ebp    jmp PModeTest PModeTest:    push TEST_STRING             ; 被打印字符的地址    call printPModePause:    hlt    jmp PModePause ; 打印字符串; @param 被打印的字符串print:    push ebp    mov ebp, esp    mov ebx, [ebp+8]    ; [ebp+8]即传入的字符串参数    xor ecx, ecx    mov ah, 0x0f        ; ah为打印的颜色属性，0x0f为白字黑底    mov edx, 0xb8000    ; 显存的地址loop1_begin:    mov al, [ebx]       ; al为被打印的字符    cmp al, 0           ; 若al为0，结束打印    je loop1_end    mov [edx], ax       ; 向显存中写入字符及其颜色属性（2字节）    inc ebx    add edx, 2    jmp loop1_beginloop1_end:    mov esp, ebp    pop ebp    ret TEST_STRING db 'We are in protected mode!', 0 gdt_start:; 第一个描述符必须是空描述符gdt_null:    dd 0    dd 0; 代码段描述符gdt_code:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10011010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31); 数据段描述符gdt_data:    dw 0xffff ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10010010b ; Access Byte    db 11001111b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31); 栈段描述符gdt_stack:    dw 0x7c00 ; Limit (bits 0-15)    dw 0x0 ; Base (bits 0-15)    db 0x0 ; Base (bits 16-23)    db 10010010b ; Access Byte    db 01000000b ; Flags , Limit (bits 16-19)    db 0x0 ; Base (bits 24-31)gdt_end: ; GDT descriptiorgdt_descriptor:dw gdt_end - gdt_start - 1 ; Size of our GDT, always less one of the true sizedd gdt_start ; Start address of our GDT

5、A20地址线

A20的“A”是“Address”的首字符，A20也就是第21根地址线的意思。这里涉及到一个历史遗留问题，但如果我们是在Bochs这样的模拟器上进行调试的话没有影响，所以我把这个问题放到了最后来讲。

在8086处理器上只有20根地址线，最多支持20位的地址，因此每当物理地址达到最高端0xFFFFF时，再加上1又会绕回最低端0x00000。为了兼容地址回绕这个特性，后来生产的CPU都会默认关闭第21根地址线，需要操作系统在进入保护模式时手动开启。

不过某些BIOS，包括模拟器（qemu, Bochs等）会默认帮我们打开A20地址线，所以我们不需要手动开启了，我们可以用一段程序来测试A20地址线是否打开：

PModeTest:    mov edi, 0x112345    mov esi, 0x012345    mov [esi], esi    mov [edi], edi    mov eax, [esi]    cmp eax, edi    je A20_DISABLE    push aA20_ENABLE    call print    jmp PModePauseA20_DISABLE:    push aA20_DISABLE    call printPModePause:    hlt    jmp PModePause aA20_ENABLE db 'A20 Enable', 0aA20_DISABLE db 'A20 Disable', 0

测试结果，可以看到在Bochs中A20地址线确实是默认开启的：

从80486处理器开始，0x92端口的第2位用来控制A20地址线，将0x92端口的第2位置1即可开启A20地址线，如果要手动开启A20地址线的话，可以使用以下代码：

in al, 92hor al, 00000010bout 92h, al
