用故障注入和二进制分析对BootLoader实施攻击
双电压毛刺的故障攻击，侧信道史上首次！
背景介绍
Bootloader是一段在嵌入式操作系统内核运行之前，用于初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境的程序段，可以理解成BIOS，因此Bootloader对于嵌入式系统的安全运行起到至关重要的作用。

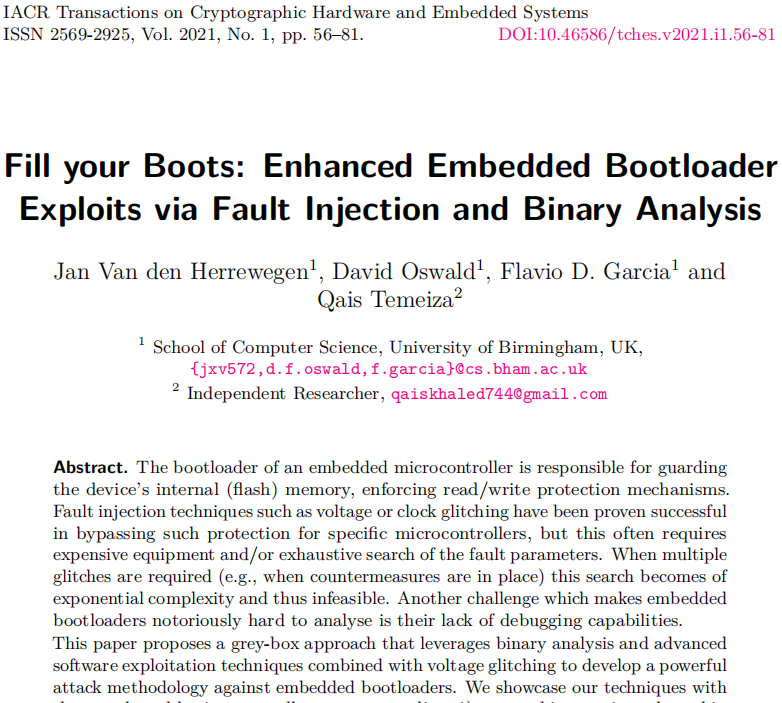

2020年12月，来自伯明翰大学的Jan、David、Flavio等人在顶级学术期刊TCHES上发表了一篇论文，该论文所做的事情就是通过硬件及软件手段绕过Bootloader的保护机制，从而读取微控制器内敏感的固件信息，避免与复杂的密码算法打交道，其中硬件手段部分完成了侧信道史上首次双电压毛刺的故障攻击。
这篇论文的结构如下：论文首先介绍了实验配置，然后依次对三家厂商的四种型号的微控制器进行了分析与实验，最后总结了在实验过程中发现的不安全的bootloader设计。
实验配置

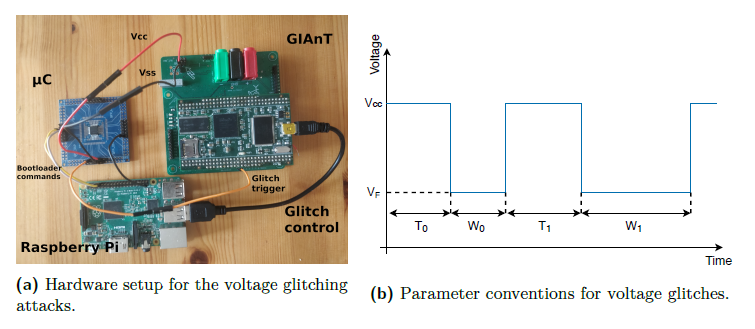

论文的实验配置如图1所示，μC是目标微控制器，GIAnT用于生成时钟毛刺，Raspberry Pi用于给微控制器的bootloader发送指令，以及给GIAnT配置电压毛刺参数。右图为毛刺信号示意图，其中VF为毛刺电压，T为毛刺偏移，W为毛刺宽度。
图1 实验配置图，左图为实验装置，右图为毛刺信号，其中VF为毛刺电压，T为毛刺偏移，W为毛刺宽度。
实验过程
接下来论文依次对三家厂商的四种型号的微控制器的bootloader进行了分析与实验。
NXP LPC1xxx bootloader
恩智浦的LPC1系列bootloader根据CRP防护等级的不同存在不同级别的防护。其中论文作者通过反汇编bootloader的二进制代码并分析后发现，LPC1系列芯片的bootloader在CRP1防护等级下存在软件漏洞，在向内存写入数据时不检查写入地址是否在栈内，导致攻击者可以通过栈溢出的方式调用在CRP1防护下本应被禁用的”Read Memory”指令，从而绕过CRP1防护读取RAM中的数据。

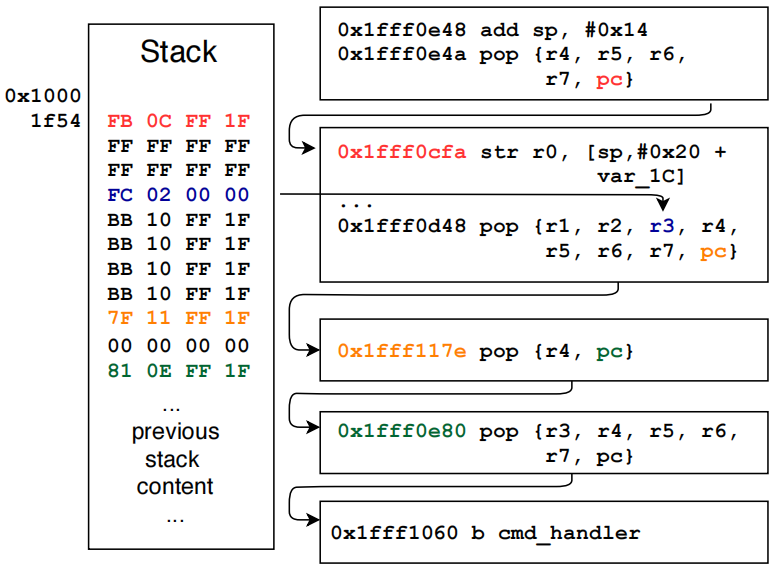

图2是栈溢出的ROP链。其中从0x10001f54地址开始，栈内11个字的数据因为栈溢出攻击而被覆写，0x10001f54为”Write memory” 指令的返回地址，被修改成了0x1fff0cfb，刚好就是”Read memory” 指令中检查CRP防护级别后的第一条语句。
图2 ROP链，0x10001f54为“Write memory”返回地址，0x1fff0cfa为“Read memory”指令里检查CRP防护级别后的第一条语句，蓝色的FC020000为“Read memory”指令读取的地址，绿色的0x1fff0e80为执行完一个pop语句后程序回归正常运行状态。
STM8 bootloader
本节论文分析了STM8L和STM8A两个型号芯片的bootloader，图3是将bootloader二进制代码反汇编后得到的程序流图。以STM8L芯片为例，为了使程序进入_SERIAL_BL状态，即串行调试状态，需要注入两个电压毛刺，第一个毛刺跳过chk_empty或者chk_bl函数，即检查芯片是否为空或者检查“Bootloader Enable”的值；第二个毛刺跳过chk_crp，即检查芯片是否有crp防护。
图3 STM8L和STM8A bootloader程序流图，第一个电压毛刺使程序从chk_empty或者chk_bl状态进入chk_crp状态，第二个电压毛刺使程序从chk_crp状态进入_SERIAL_BL状态。
直接进行电压毛刺的故障攻击是困难的，因为在两个电压毛刺都成功注入前，芯片不会有任何反应，这导致我们无法根据芯片的反应来调整电压毛刺的参数，使得毛刺参数的搜索空间变得非常庞大。为了减小毛刺参数的搜索空间，提高毛刺的注入效率，论文将影响程序执行的关键代码段（在本小节就是指chk_empty、chk_bl和chk_crp）读入到用户程序中，然后对这些代码段单独进行毛刺注入的测试，极大地减少了电压毛刺注入的参数选择范围，提高了故障攻击调参的速度，最终实现了双电压毛刺的故障攻击。

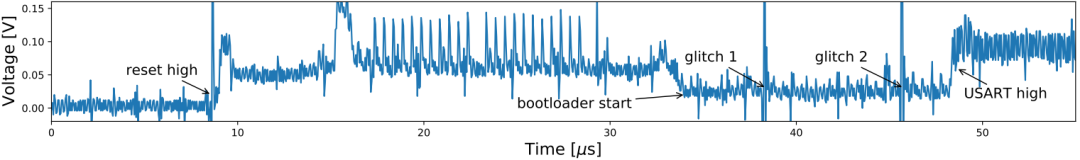

图4 双电压毛刺故障攻击，第一个毛刺位置为检查芯片是否为空或者BL值，第二个毛刺位置为检查CRP值。
Renesas 78K0 bootloader
本节对瑞萨的78K0芯片的bootloader进行了分析，不同于STM系列芯片，芯片启动后会立刻检查防护情况，除非防护被无效否则不会继续运行。78K0芯片在启用CRP防护机制后，只允许特定安全的指令可以运行，即verify和checksum。本节通过电压毛刺修改两条指令执行的最小字节数，从256字节减少至4字节，从而破解出了内存信息。
同样为了减少电压毛刺的参数组合，本节使用了symbolic execution（符号执行）的方法，将特定指令的输入参数分成了若干等价类，从而提高了注入电压毛刺的效率。
如图5所示，将执行路径相同的输入归类为一个等价类，可以极大地提高电压毛刺偏移选择的速度。
图5 get_block_no模块输入参数等价类示意，图中两条路线对应等价类0x1004c和0x5ff。

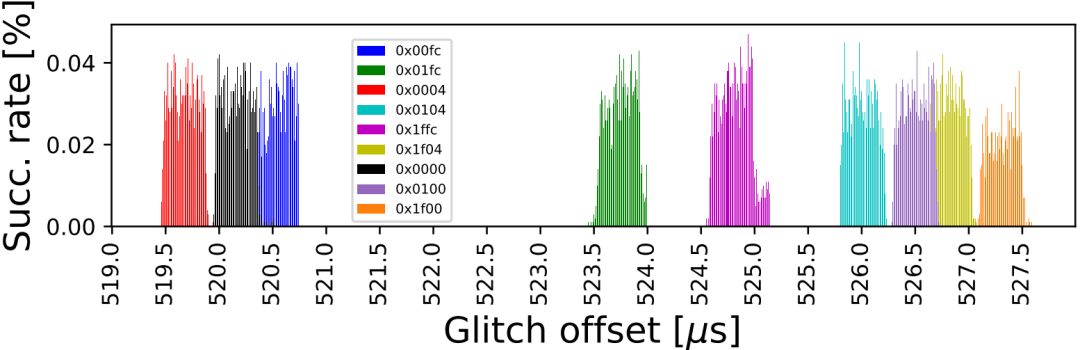

如图6所示，论文将checksum函数的输入分成了9个等价类，由于执行路径不同，9个等价类需要设置不同的毛刺偏移。由此，大大减小了电压毛刺的参数的搜索空间。
图6 checksum函数第一个输入参数的9个等价类。
论文结论
攻击的目的是为了防御，本文攻击的设备都是商用产品，因此论文在结尾根据实验过程中的发现，提出了10条在设计微控制器时应该加以防护的漏洞，如下所示：
①在受保护状态下的部分RAM写权限：有多级保护机制的芯片往往允许对芯片内存的有限debug。没有MMU的芯片应该保证bootloader的内存空间与用户可以存取的内存空间是分开的。
②内存或寄存器的部分泄露：在CRP防护被启用时，有些芯片仍然提供对内存或者寄存器的读取权限。利用这一漏洞，Obermaier等人引入了“cold boot stepping”，基于SRAM快照重建了程序的控制流。此外，通过单步加载指令和修改CPU寄存器，Brosch恢复出了蓝牙芯片的固件信息。
③部分flash覆写：有一个sector的写权限本质上给予了攻击者对整个芯片的读权限。许多系统可以通过覆写一个flash sector，使其输出整个芯片内存而被攻破。
④不完全的或非原子的芯片擦除：许多芯片上CRP可以通过整张芯片的擦除而被无效。但是，一些情况下芯片擦除不会完全清除芯片的内部状态，导致攻击者可以恢复存储在未擦除空间的密码算法密钥。为了避免这一情况，芯片擦除过程应该是不可中断的和原子的，也就是说无效CRP的代码应该在擦除程序的最后执行。
⑤非固定时间代码：在受密码保护的bootloader上的时间泄露，例如Renesas M16C或TI MSP430，允许攻击者逐字节的恢复密码并且获得整片flash内存的读写权限。
⑥默认无防护：如果只有特定的值才启用读保护，那么相比只有特定的值才无效读保护而言，要更容易被攻击，例如LPC1343。
⑦对读保护没有冗余检查：在没有针对故障注入的硬件防护的芯片上，跳过一个检查的成功率往往是很高的，但是如果有冗余检查，就会显著地降低攻击的成功率。
⑧大量的防护等级：这可能会使得开发人员搞不清每一种防护等级对应哪种防护。开发者们使用的厂商提供的IDE往往会隐藏CRP细节，使得用户不清楚他们使用的CRP防护等级。
⑨分离的On-Chip Debug（OCD）和CRP机制：在许多芯片如Renesas V850，78K0R和78K0，或者TI MSP430上，读保护机制和OCD权限是不相关的，使得用户需要通过软件或者保险丝来保护。由于这一模糊性，开发人员可能会注意不到某一种对芯片内存的读取方式，最终使得其它所有防护都无效化。
⑩复杂的bootloader逻辑：每一种bootloader的通讯协议都会增加攻击者可以攻击的面的宽度，导致引入更多的软件风险。例如，特定LPC芯片的USB存储仿真，其中包含一个FAT文件系统，可能会引出更多的问题，反观STM8芯片，一旦CRP被启用，所有bootloader指令都会被禁用。此外，一些Renesas芯片在一个bootloader里支持三种通讯接口，UART，single-wire UART和SPI，这极大地增加了攻击面宽度。
参考文献
[1]Jan Van den Herrewegen, David F. Oswald, Flavio D. Garcia, Qais Temeiza:Fill your Boots: Enhanced Embedded Bootloader Exploits via Fault Injection and Binary Analysis. IACR Trans. Cryptogr. Hardw. Embed. Syst. 2021(1): 56-81 (2021).
