0x01 SNMP协议分析

1. 概述

网络设备越来越大，就需要实时去管理如此诸多的设备，SNMP应运而生。

SNMP协议，可以用来接收网络节点的通知消息和警告时间报告等，从而获知网络出现的问题。

SNMP协议版本

SNMP V1: SNMP协议最初版本(1998年)
SNMP V2: SNMP协议第二个版本，对比第一版，再性能、安全、机密性和管理者之间通信等方面进行了大量改进
SNMP V3: SNMP协议目前最新的版本(2004年)，提升协议的安全性，增加了认证和密文传输功能。

代理在UDP的161端口接收NMS的读写请求消息

管理站在UDP的162端口接收代理的事件通告消息

2. SNMP架构组成

社区:同一个管理框架下的网络管理站和所有的节点的集合
网络管理站:一个管理控制台，也称为网络管理系统(NMS)
节点:网络上的设备(被管理的设备)

3. 工作原理

发现、查询和监视网络中其他设备的状态信息。

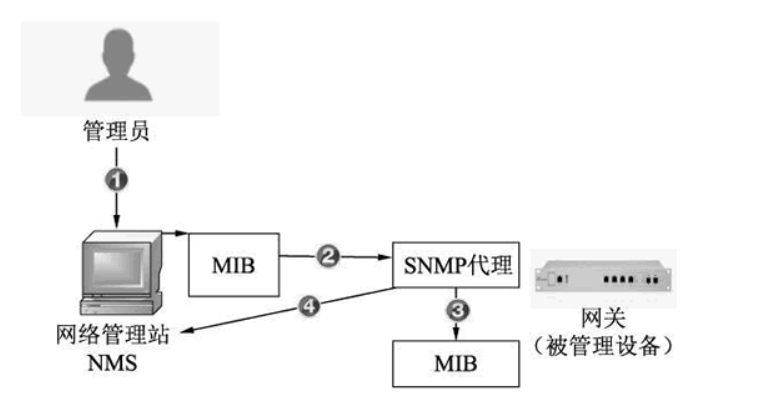

管理员通过NMS获取网关监控数据的工作流程，其中涉及了一些SNMP协议的关键信息

MIB(管理信息库): 任何一个被管理设备都表示成一个对象，并称为被管理对象。而MIB就是被管理对象的集合。定义了被管理对象的一系列属性，如对象的名称、对象的访问权限和对象的数据类型等。
SNMP代理: 是一种嵌入再设备中的网络管理软件模块，主要来控制本地机器的管理信息，负责将管理信息转换成SNMP兼容的格式，传递给NMS

工作流程步骤:

管理员查询被管理设备中的对象相关值时，通过网络管理站NMS中的MIB找到相关对象
网络管理站NMS向SNMP代理申请MIB中定义对象的相关值
SNMP代理在自己的MIB库中进行查找
SNMP代理将找到的对象相关值返回给网络管理站NMS

4. 通信方式

SNMP采用特殊的客户机/服务器模式进行通信。

客户端 —— 网络管理站NMS

服务器 —— SNMP代理

网络管理站NMS向SNMP代理发出请求，询问一个MIB定义的信息的参数值
SNMP代理收到请求后，返回关于MIB定义信息的各种查询

5. 操作类型及命令

操作类型

get-request: NMS从SNMP Agent处提取一个或多个参数值
get-response：返回一个或多个参数的值
get-next-request: 网络管理站NMS从SNMP代理处提取一个或者多个参数的下一个参数值
set-request: 网络管理站NMS设置SNMP代理处获取MIB的相关参数值
trap: SNMP代理主动向网络管理站NMS发送报文消息
informRequest：SNMP代理主动向网络管理站NMS发送报文消息，NMS进行响应

操作命令

Get:管理站读取代理者处对象的值

Set:管理站设置代理者处对象的值

Trap:代理者主动向管理站通报重要事件

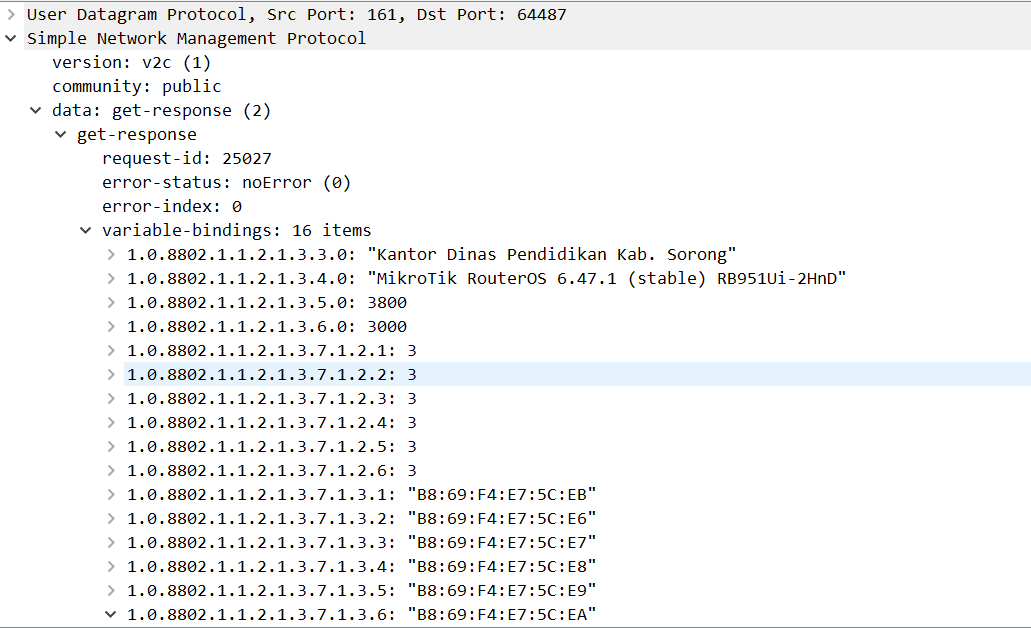

6. 报文分析

利用wireshark抓取报文

0x02 SNMP服务攻击

Cisco、H3C、华为等厂商生产的网络设备大多支持SNMP网管协议，可以通过SNMP设置设备的某个参数对设备配置进行备份或者更新。

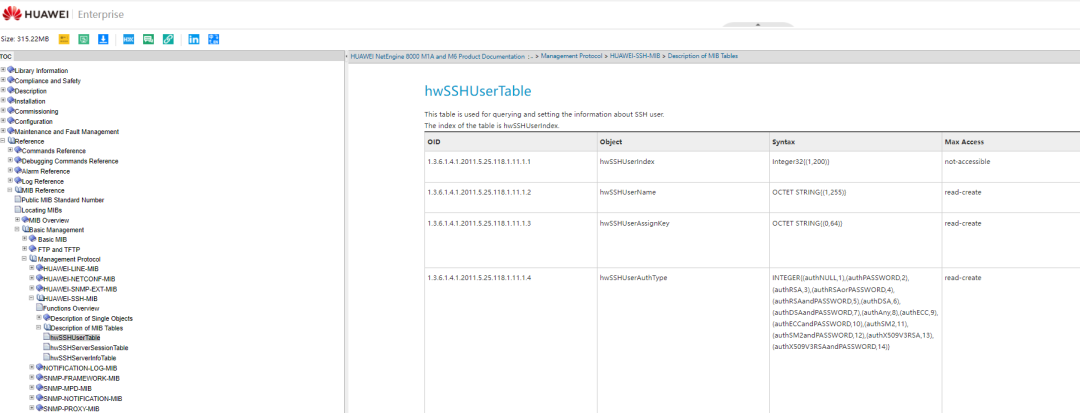

1. MIB文件

鉴于每种设备MIB是不一样的，所对应能执行的操作也是不一样。

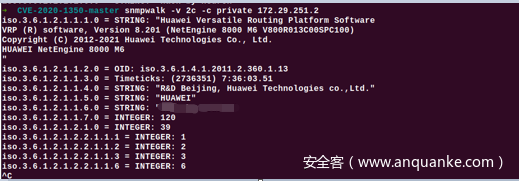

2. 敏感信息

GNS3 构造一个思科路由器环境

2.1 修改设备信息

修改思科路由器名字

条件: 获得SNMP可读写团体名

修改之前的名字

修改之后

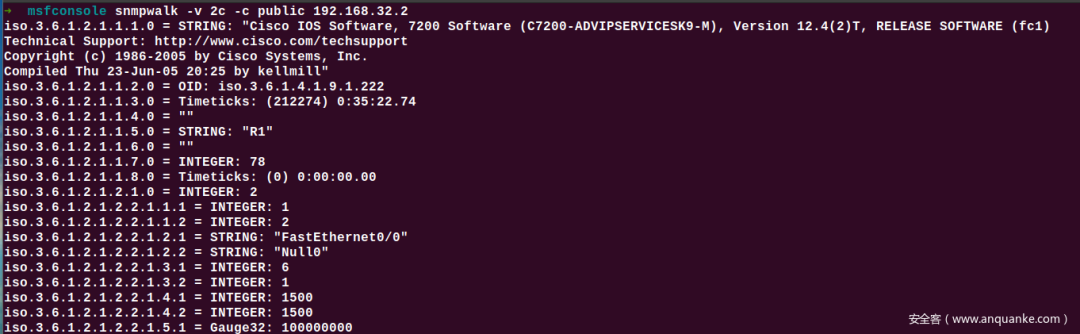

查看命令

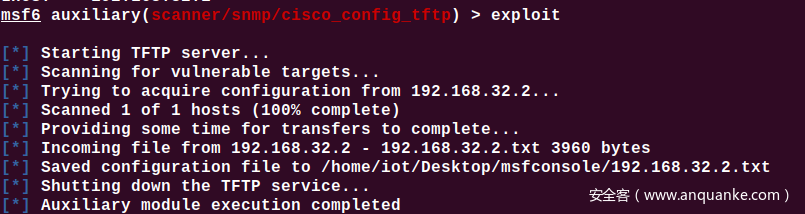

2.2 获取配置文件

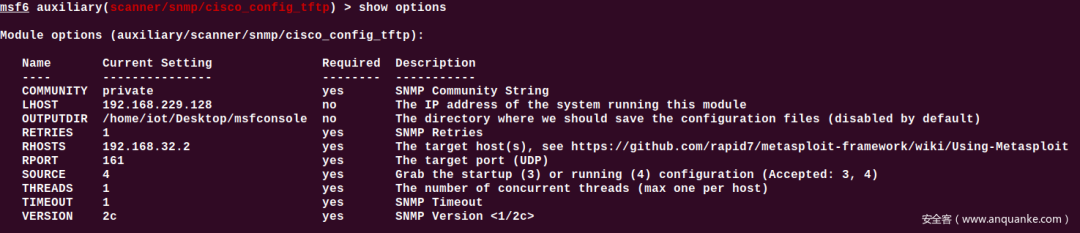

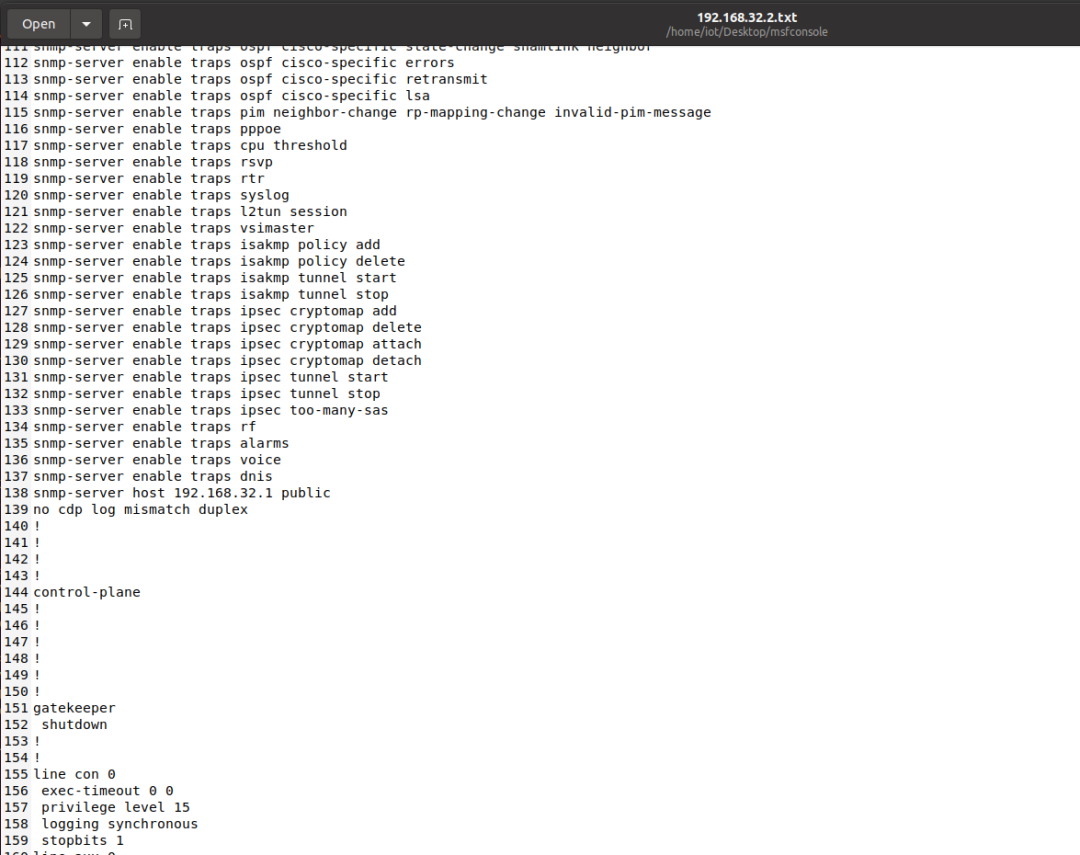

获取思科路由器配置文件(模拟测试)

配置开启路由器snmp服务

Router>enable Router# configure terminal Router(config)# snmp-server community public RO //读Router(config)# snmp-server community private RW //写Router(config)# snmp-server host 192.168.32.2 host //指定客户端，可以设置任意主机Router(config)# snmp-server enable traps snmp

检测是否开启
