一. 灰度直方图基本概念

什么是灰度直方图？

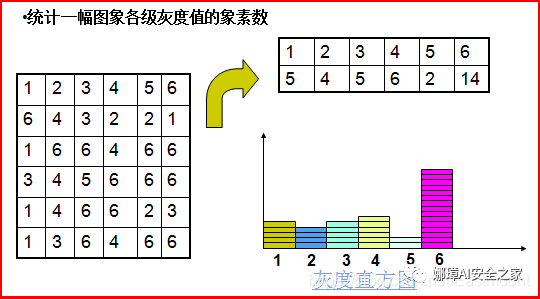

灰度直方图（histogram）是灰度级的函数，描述的是图像中每种灰度级像素的个数，反映图像中每种灰度出现的频率。横坐标是灰度级，纵坐标是灰度级出现的频率。

对于连续图像，平滑地从中心的高灰度级变化到边缘的低灰度级。直方图定义为：

其中A(D)为阈值面积函数：为一幅连续图像中被具有灰度级D的所有轮廓线所包围的面积。对于离散函数，固定ΔD为1，则：H(D)=A(D)-A(D+1)。

色彩直方图是高维直方图的特例，它统计色彩的出现频率，即色彩概率分布信息。通常这需要一定的量化过程，将色彩分成若干互不重叠的种类。一般不直接在RGB色彩空间中统计，而是在将亮度分离出来后，对代表色彩部分的信息进行统计，如在HSI空间的HS子空间、YUV空间的UV子空间，以及其它反映人类视觉特点的彩色空间表示中进行。

直方图的计算方法如下：

依据定义，若图像具有L（通常L=256,即8位灰度级）级灰度，则大小为MxN的灰度图像f(x,y)的灰度直方图hist[0…L-1]可用如下计算获得。

初始化 hist[k]=0; k=0,…,L-1
统计 hist[f(x,y)]++; x=0,…,M-1, y =0,…,N-1
归一化 hist[f(x,y)]/=M*N

那么说了这么多，直方图究竟有什么作用呢？

在使用轮廓线确定物体边界时，通过直方图更好的选择边界阈值，进行阈值化处理；对物体与背景有较强对比的景物的分割特别有用；简单物体的面积和综合光密度IOD可以通过图像的直方图求得。

二. 绘制直方图

1.基础概念

在直方图中，横坐标表示图像中各个像素点的灰度级，纵坐标表示具有该灰度级的像素个数。

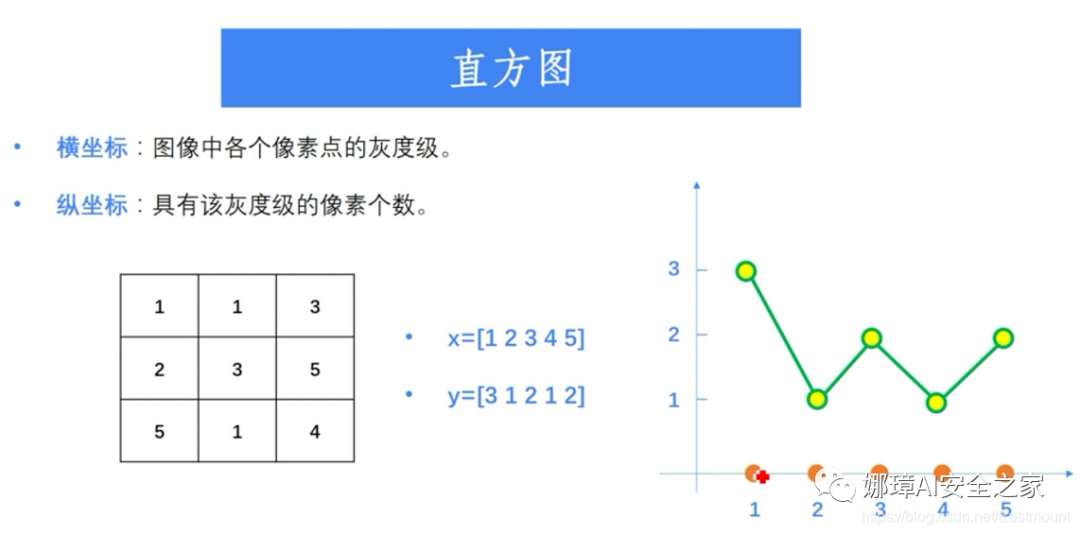

假设存在一个3*3的图像，如下图所示，x数组统计的是像素点的灰度级，y数组统计的是具有该灰度级的像素个数。其中，灰度为1的像素共3个，灰度为2的像素共1个，灰度为3的像素共2个，灰度为4的像素共1个，灰度为5的像素共2个。

x = [1, 2, 3, 4, 5]
y = [3, 1, 2, 1, 2]

绘制的折线图如下所示：

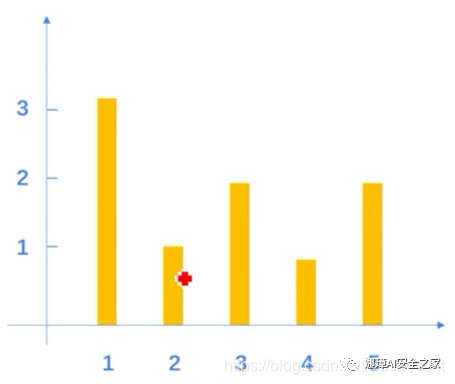

绘制的直方图如下所示：

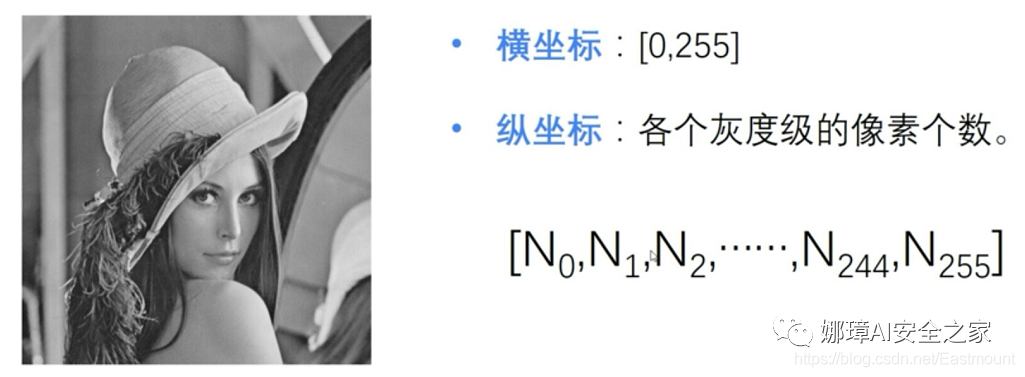

如果灰度级为0-255（最小值0黑色，最大值255白色），同样可以绘制对应的直方图，下图是三张图片拼接而成及其对应的直方图。

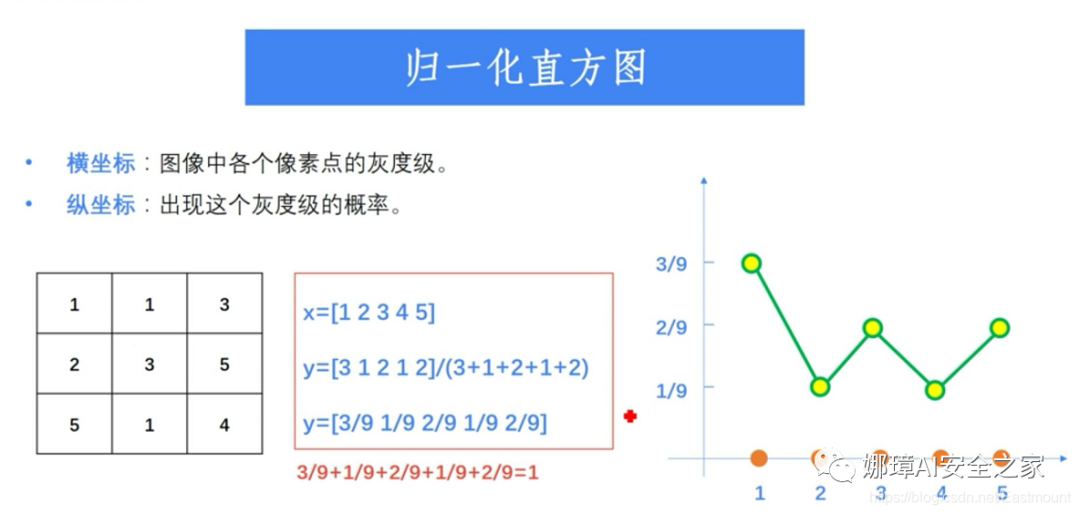

2.归一化直方图

该直方图的横坐标表示图像中各个像素点的灰度级，纵坐标表示出现这个灰度级的概率。其计算方法如下：

(1) 先计算灰度级及对应像素的个数

x = [1, 2, 3, 4, 5]

t = [3, 1, 2, 1, 2]

(2) 统计总的像素个数

n = (3 + 1 + 2 + 1 +2) = 9

(3) 统计各个灰度级的出现概率

y = t / n = [3/9, 1/9, 2/9, 1/9, 2/9]

3.绘制直方图

主要调用matplotlib的子库pyplot实现，它提供了类似于Matlab的绘图框架，matplotlib是非常强大基础的一个Python绘图包。Provides a Matlab-like plotting framework. 导入代码如下：

import matplotlib.pyplot as plt

其中绘制直方图主要调用hist函数实现，它根据数据源和像素级绘制直方图。函数原型如下：

hist(数据源, 像素级)
参数：
数据源必须是一维数组，通常需要通过函数ravel()拉直图像
像素级一般是256，表示[0, 255]

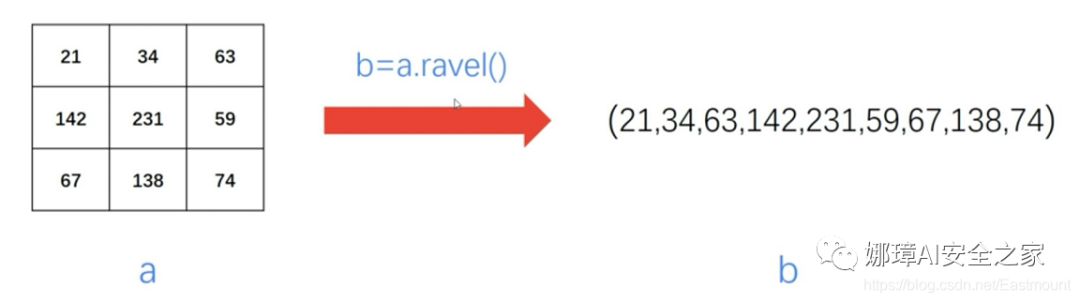

函数ravel()将多维数组降为一维数组，格式为：

一维数组 = 多维数组.ravel()

4.代码实现

#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

src = cv2.imread('test01.jpg')
cv2.imshow("src", src)
cv2.waitKey(0)
cv2.destroyAllWindows()

plt.hist(src.ravel(), 256)
plt.show()

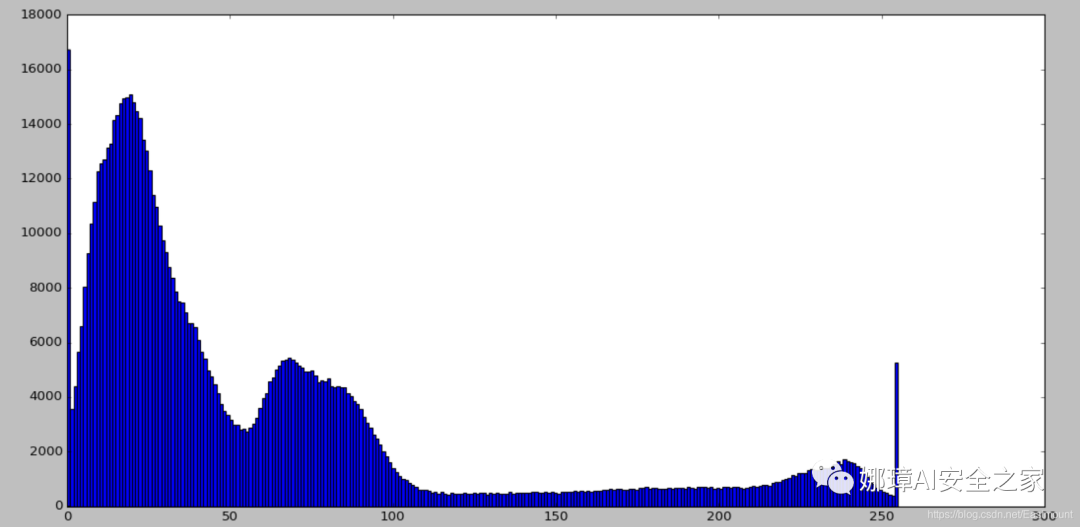

输出结果如下所示：

三. 使用OpenCV统计绘制直方图

1.函数原型

前面讲解调用matplotlib库绘制直方图，接下来讲解使用OpenCV统计绘制直方图的例子。

直方图横坐标：图像中各个像素点的灰度级
直方图纵坐标：具有该灰度级的像素个数

主要调用函数calcHist()实现：

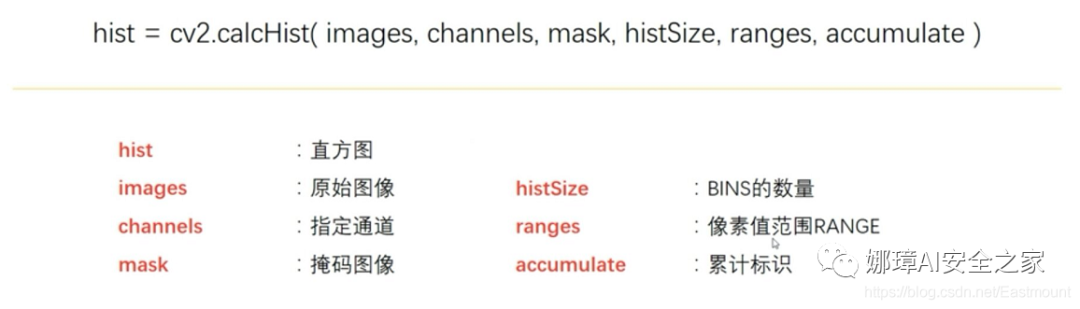

hist = cv2.calcHist(images, channels, mask, histSize, ranges, accumulate)

参数：

hist表示直方图，返回的是一个二维数组
images表示原始图像
channels表示指定通道，通道编号需要用中括号括起，输入图像是灰度图像时，它的值为[0]，彩色图像则为[0]、[1]、[2]，分别表示B、G、R
mask表示掩码图像，统计整副图像的直方图，设为None，统计图像的某一部分直方图时，需要掩码图像

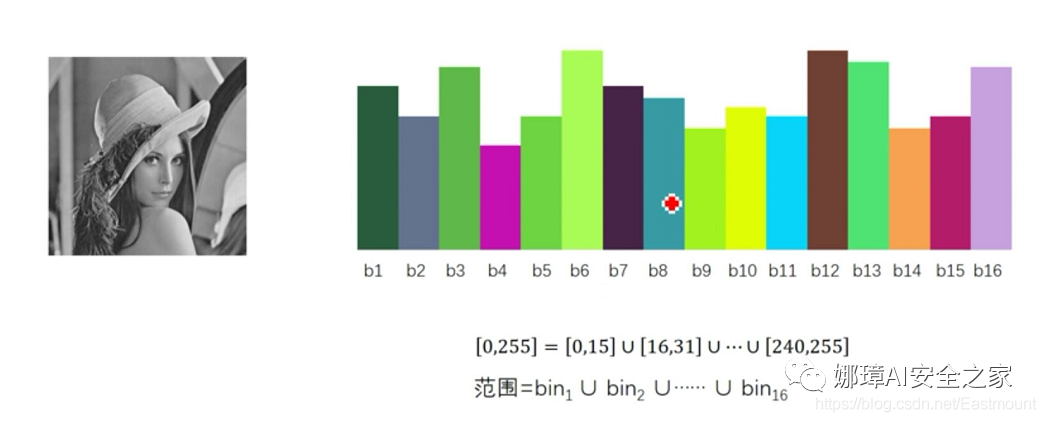

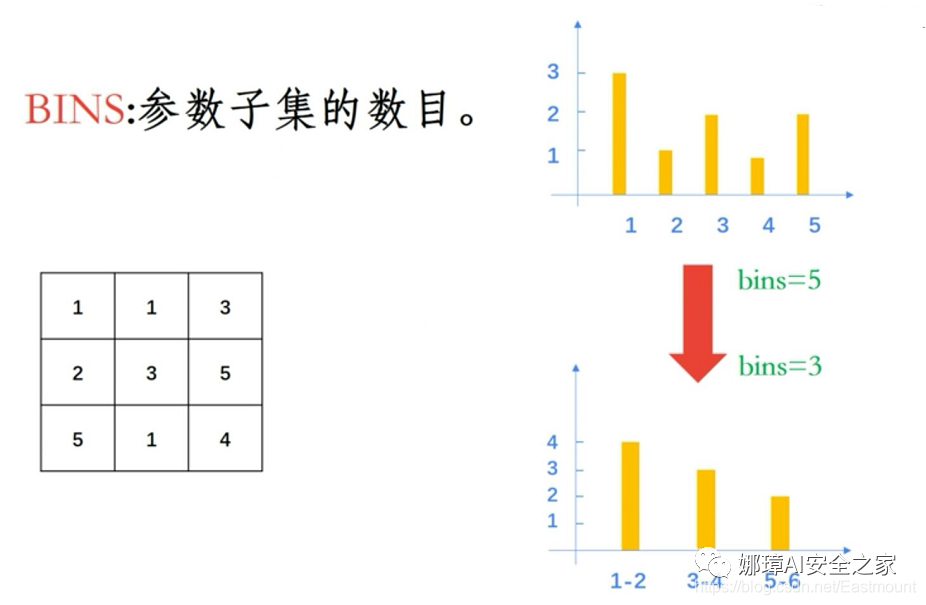

histSize表示BINS的数量，参数子集的数目，如下图当bins=3表示三个灰度级

ranges表示像素值范围，例如[0, 255]
accumulate表示累计叠加标识，默认为false，如果被设置为true，则直方图在开始分配时不会被清零，该参数允许从多个对象中计算单个直方图，或者用于实时更新直方图；多个直方图的累积结果用于对一组图像的直方图计算

2.代码实现

首先计算图像灰度级的基本大小、形状及内容。

#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

src = cv2.imread('test01.jpg')
#参数:原图像 通道[0]-B 掩码 BINS为256 像素范围0-255
hist = cv2.calcHist([src], [0], None, [256], [0,255])
print(type(hist))
print(hist.size)
print(hist.shape)
print(hist)

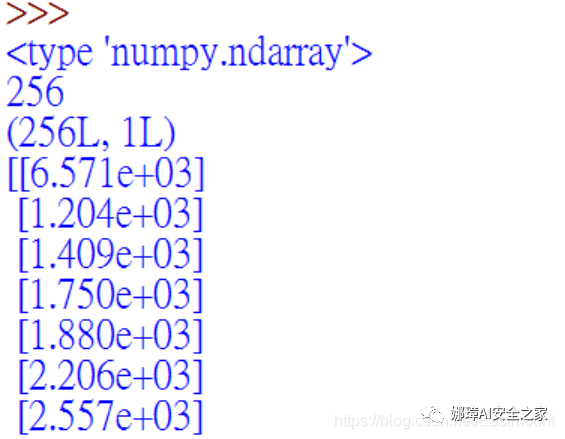

输出结果如下所示：

下面是绘制图像的代码，首先补充一些matplotlib库绘制图像代码，也推荐我的文章。

六.Numpy、Pandas和Matplotlib包基础知识

#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

#绘制sin函数曲线
x1 = np.arange(0, 6, 0.1)
y1 = np.sin(x1)
plt.plot(x1, y1)

#绘制坐标点折现
x2 = [0, 1, 2, 3, 4, 5, 6]
y2 = [0.3, 0.4, 2.5, 3.4, 4, 5.8, 7.2]
plt.plot(x2, y2)

#省略有规则递增的x2参数
y3 = [0, 0.5, 1.5, 2.4, 4.6, 8]
plt.plot(y3, color="r")

plt.show()

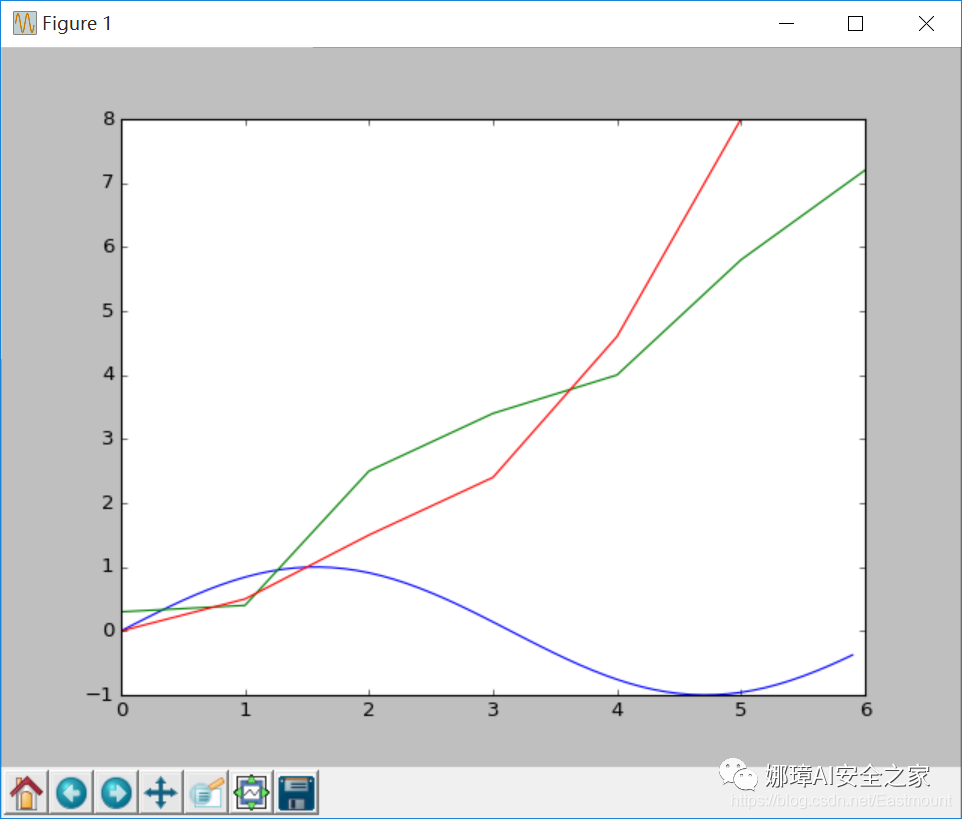

输出结果有三条线，如下所示：

最后给出调用calcHist()计算B、G、R灰度级并绘制图形的代码。

#encoding:utf-8
import cv2
import numpy as np
import matplotlib.pyplot as plt

src = cv2.imread('test01.jpg')

histb = cv2.calcHist([src], [0], None, [256], [0,255])
histg = cv2.calcHist([src], [1], None, [256], [0,255])
histr = cv2.calcHist([src], [2], None, [256], [0,255])

cv2.imshow("src", src)
cv2.waitKey(0)
cv2.destroyAllWindows()

plt.plot(histb, color='b')
plt.plot(histg, color='g')
plt.plot(histr, color='r')
plt.show()

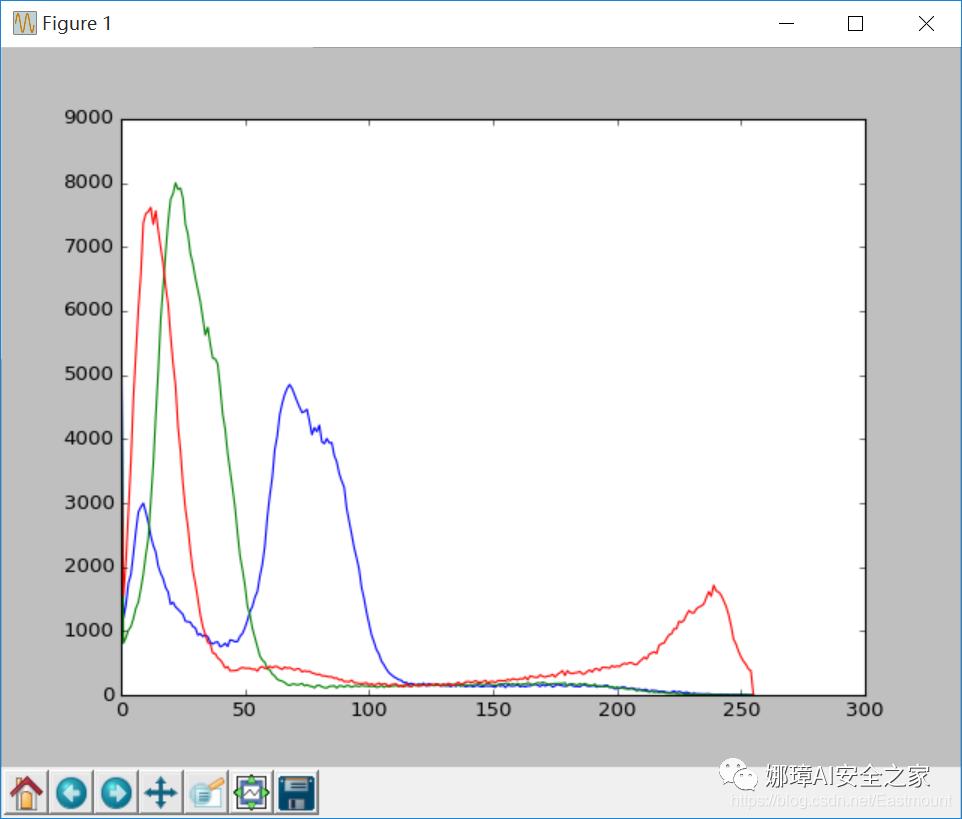

输出结果如下图所示：

四.总结

写到这里，本篇文章介绍结束，基础性知识希望对您有所帮助。

一.灰度直方图基本概率
二.绘制直方图
三.使用OpenCV统计绘制直方图
四.总结
