某火热区块链游戏(mir4)的一次通信协议分析

游戏名：Mir4(传奇4)

准备工作：

1、平台：iOS 14.3越狱环境

2、工具：hopper，ida，frida

3、知识：需要对c++虚表有一定的了解，UE4dump和ProtoDump需要

思路

既然是网络层分析，那么第一步肯定是抓包分析一下。逆向基础的wirashark，charles这些就不做介绍了。

这一块就不贴图了，抓包分析后得知:

• 网络交互是走的tcp连接；
• 协议是基于protobuf；
• 通信过程加密了，前几个包是明文包，后续加密了，看了一下位数，不像是非对称加密，因为长度不符合，还是需要验证一下。

protoc --decode_raw < 二级制文件 //可以直接解析proto协议

切入点寻找

首先我们是要对游戏网络交互进行分析，那么需要对UE4虚幻引擎有一定的了解。

通过查阅相关资料得知虚幻引擎是通过'UNetDriver'进行网络交互的，而'UNetDriver'是在'UWorld'下，那么我们就需要对游戏先进行sdk dump拿到实例化对象。

然后拿到UNetDriver后,可以在ida里面跟到相应的网络流程，加密等。

那么ue4dump是怎么做的呢？首先安卓平台有一个开源的ue4dumper，我们可以参阅一下：UE4Dumper。

核心原理就是找到GNamesArray，GObjectsArray，GWorld这三个内存位置，然后进行遍历读取。

现有的资料基本都是基于ue4.23版本的，4.25有一点改动：

• GNamesArray > FNamePool
• GObjectsArray > TUObjectArray

关于GWrold的寻找，论坛已经又相关帖子了，不再说明，主要说一下自己摸索的剩下两个关键字的寻找。

FNamePool

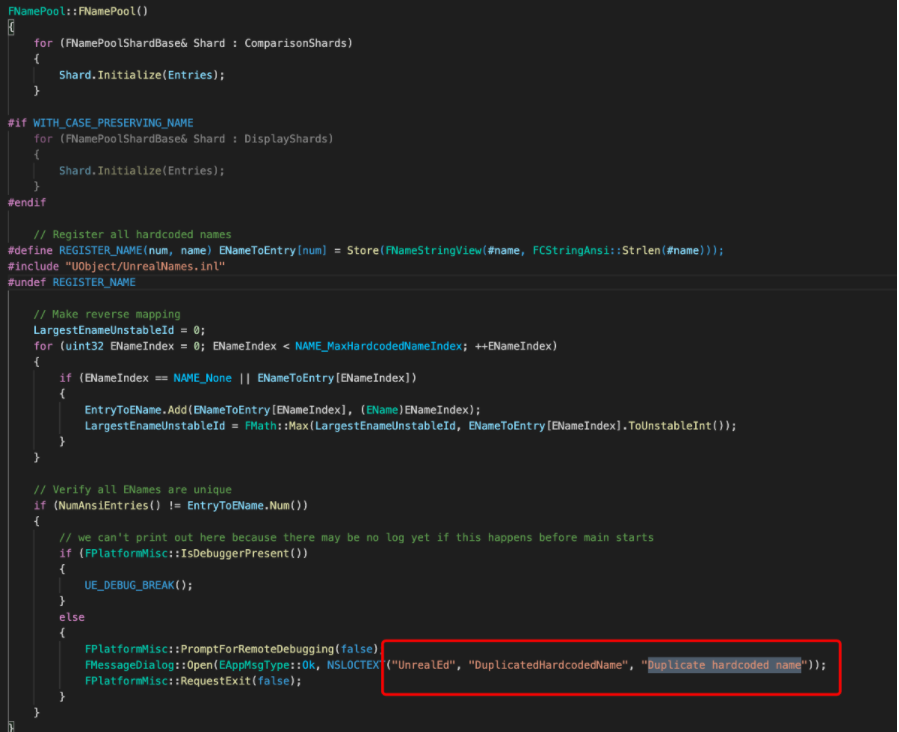

我们首先在源码里找到FNamePool的初始化函数，在附近看看有没有相关关键字可以定位的。

/UnrealEngine/Engine/Source/Runtime/Core/Private/UObject/UnrealNames.cppFNamePool::FNamePool();

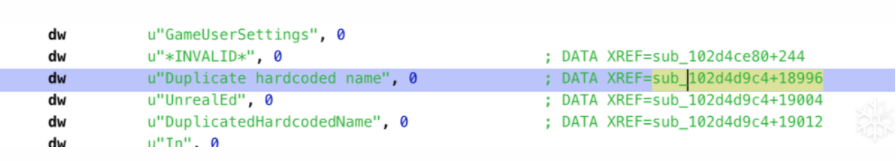

运气比较好，可以看到有字符串：

也就是说，我们在hopper中找到字符串并查找相关引用，就可以得到FNamePool：

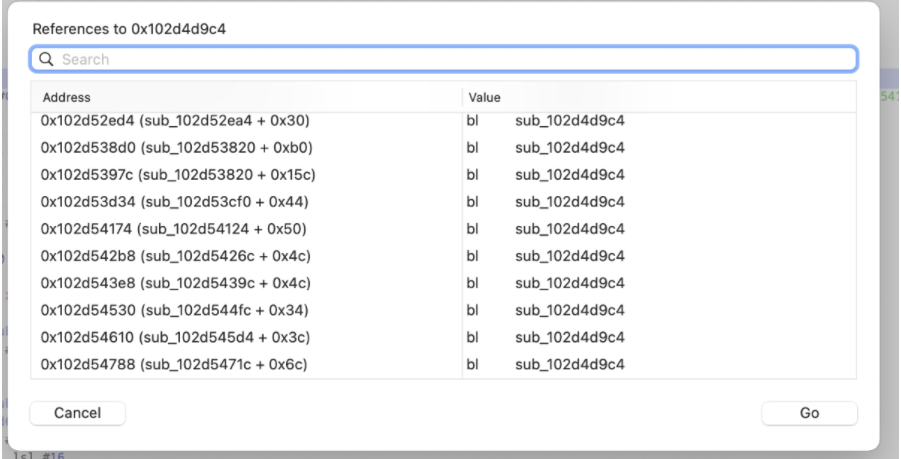

找到函数顶部，按X查找引用：

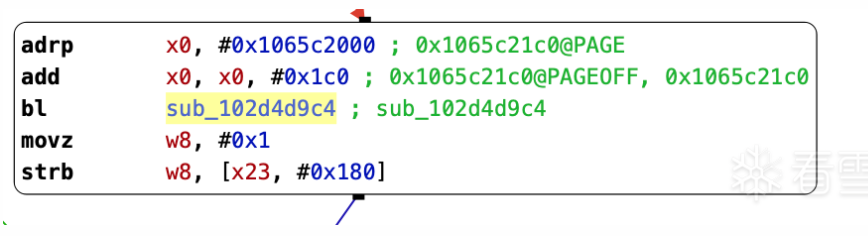

然后随便找一个进入，看看调用是什么：

这里解释一下, 在C++面向对象中,一般的X0就是this指针，那么这个函数调用了我们的FNamePool::FNamePool()，传入的x0对象就是fnamepool的地址，也就是：0x1065c2000+0x1c0 = 0x1065c21c0

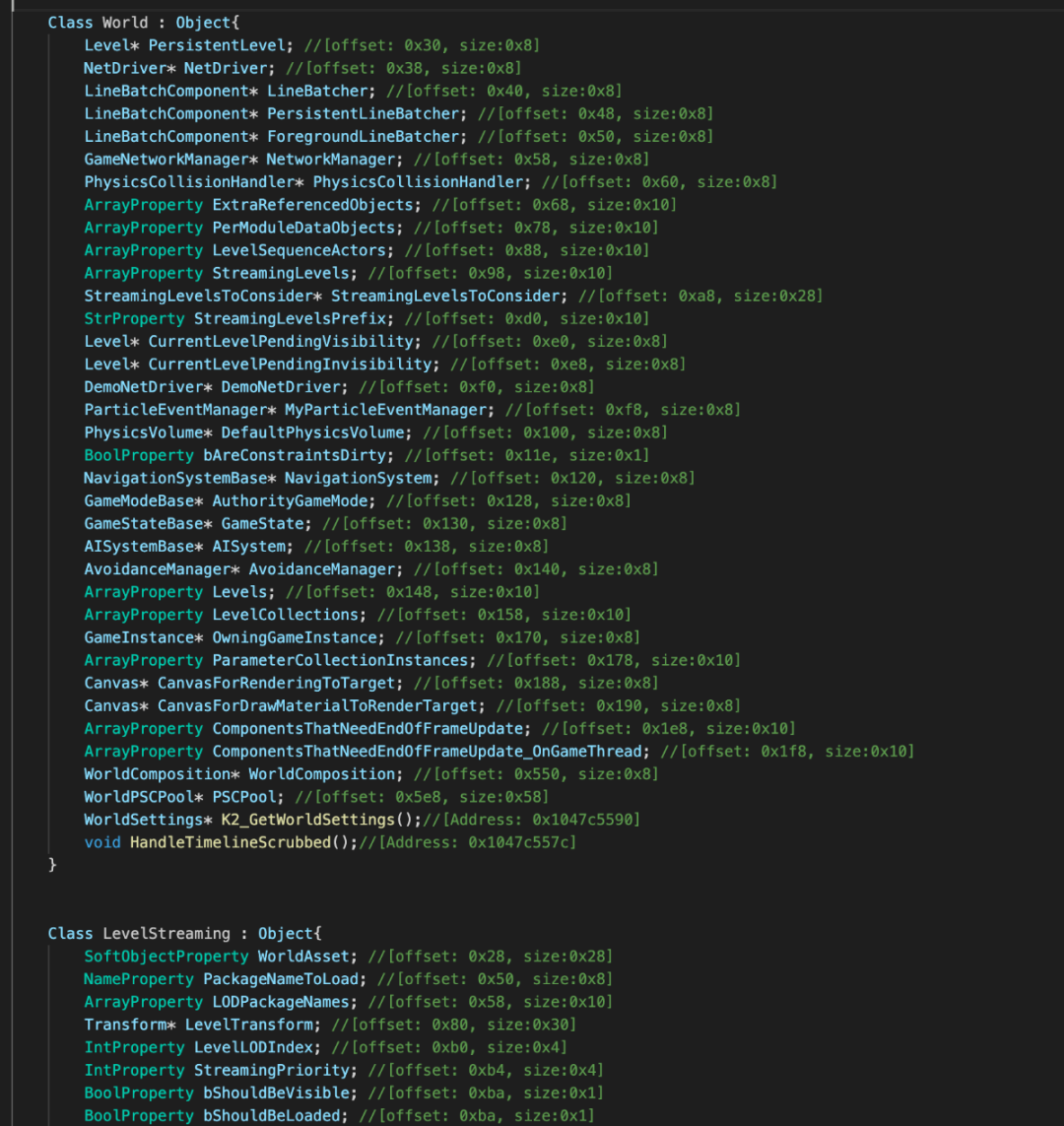

剩下TUObjectArray基本也一样。然后自己改一改UE4Dumper就可以拿到完整的sdk了：

验证想法

后续补充，包括怎么寻找切入点，算法还原，,包括怎么样dump出proto文件等，一时半会写不完。

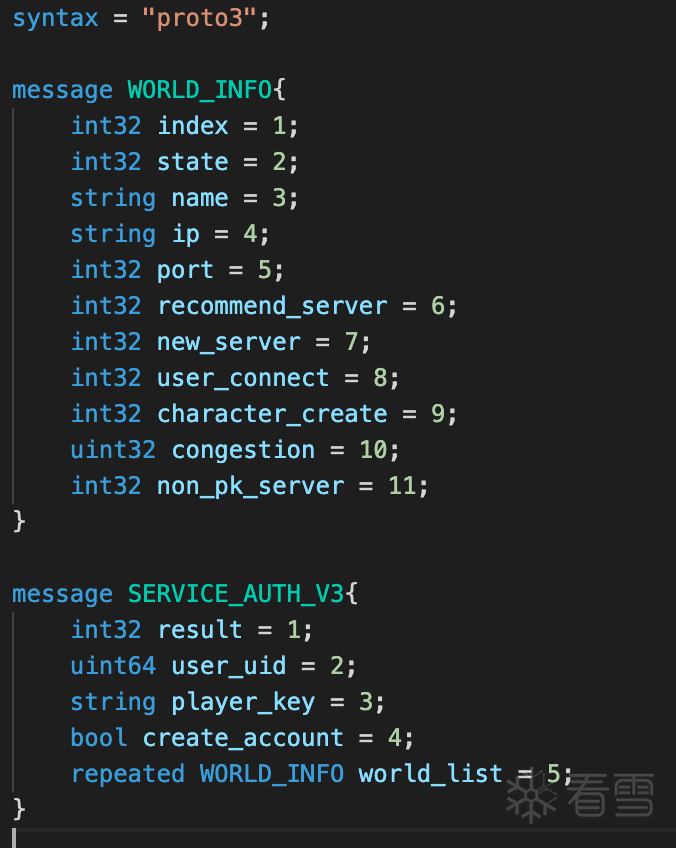

dump出的proto文件类似下面：
