某DEX_VMP安全分析与还原
一思路整理

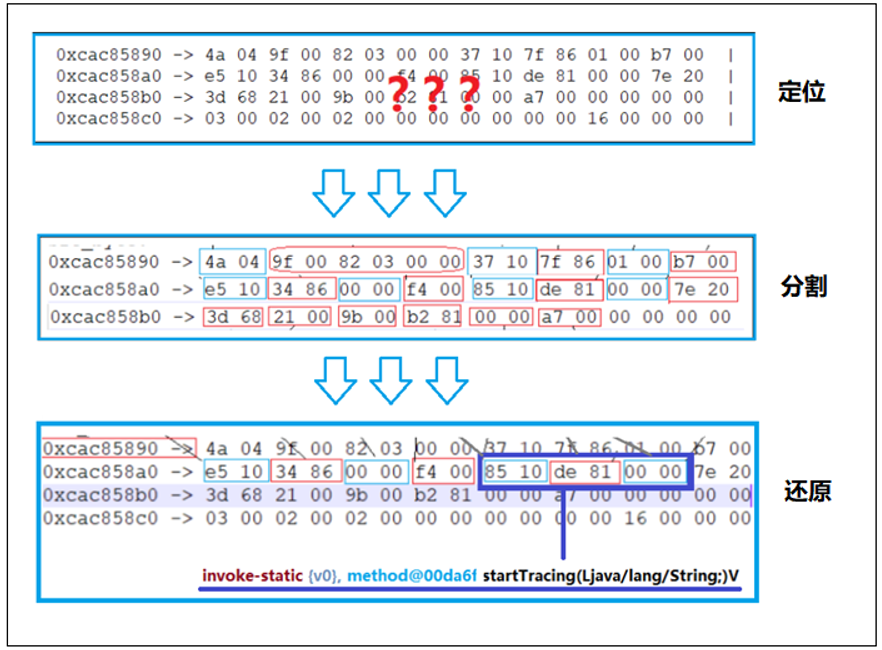

还原VMP需要哪些铺垫?
(1)定位VMP字节码
(2)分割VMP字节码
(3)还原成SMALI
(1)为什么要找VMP字节码的位置？
因为如果目标方法的字节码地址,都找不到,还原也就没法展开了。
(2)为什么要分割VMP字节码?
如果要反汇编成smali，起码要知道这条smali对应的字节码一共几个字节。在确定一条指令占几个字节后，还要知道这几个字节中，谁是操作码，谁是操作数。
(3)还原为SMALI
有了前两步铺垫,最终我们可以解读一条完整的smali的含义。
二某安卓VMP入口特征(2021.8月样本)

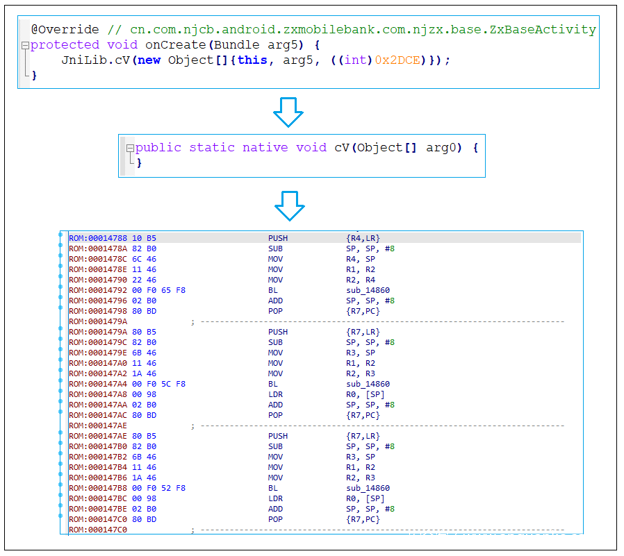

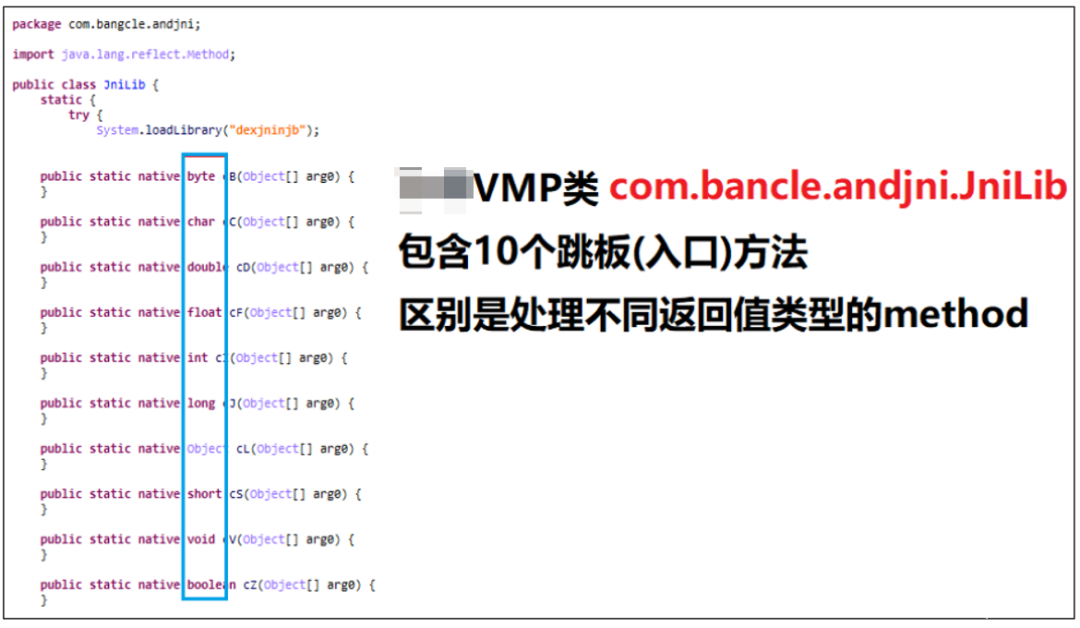

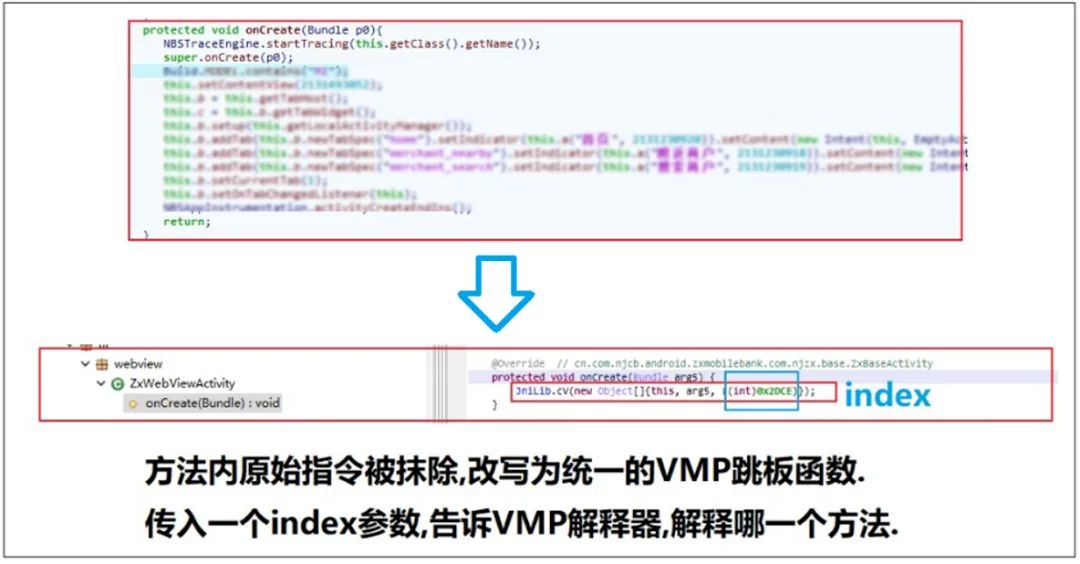

跳板方法
进入native后的参数处理逻辑。
为了处理不同类型的返回值, 定义了多个jni方法。
对应jni函数入口指令情况。
三定位VMP字节码

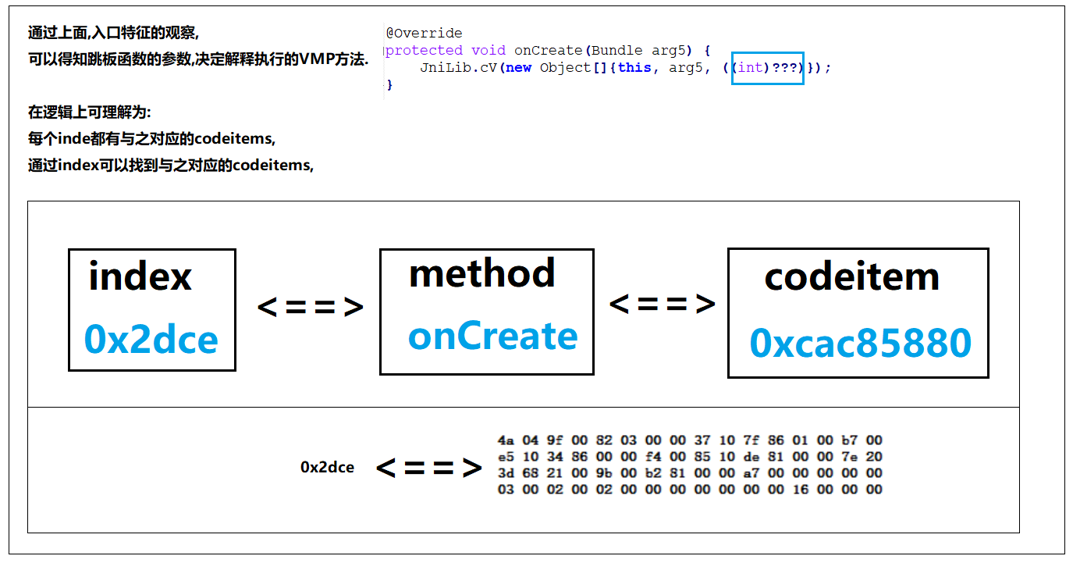

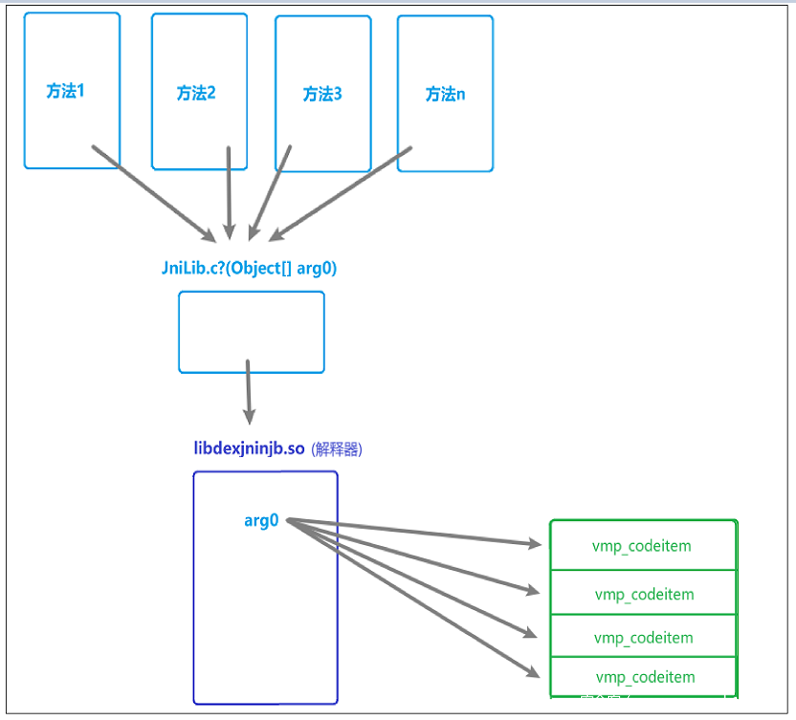

逻辑
根据上述逻辑,则一定存在函数F,向F输入index可得到对应codeitem_addr
F(index) == codeitem_addr。

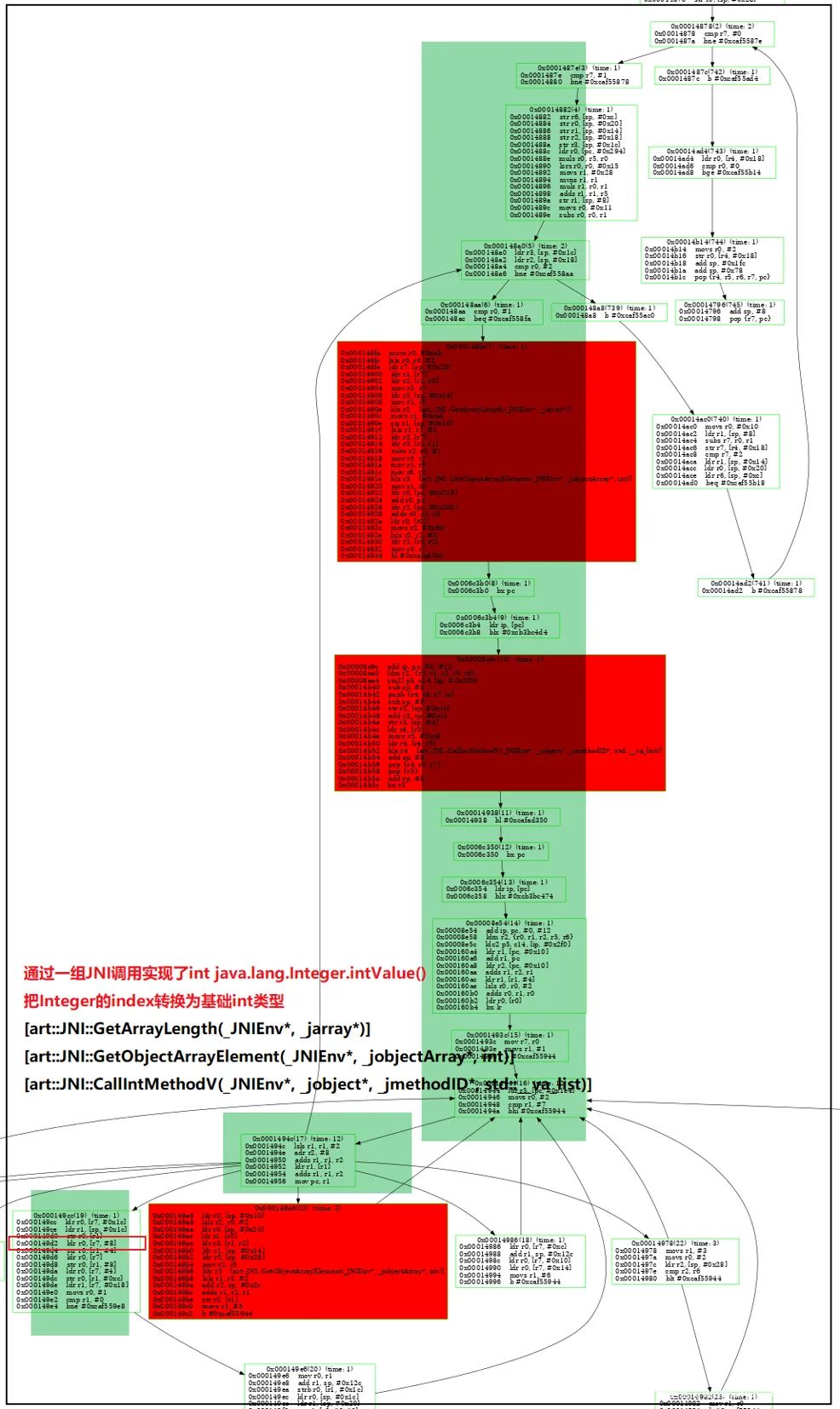

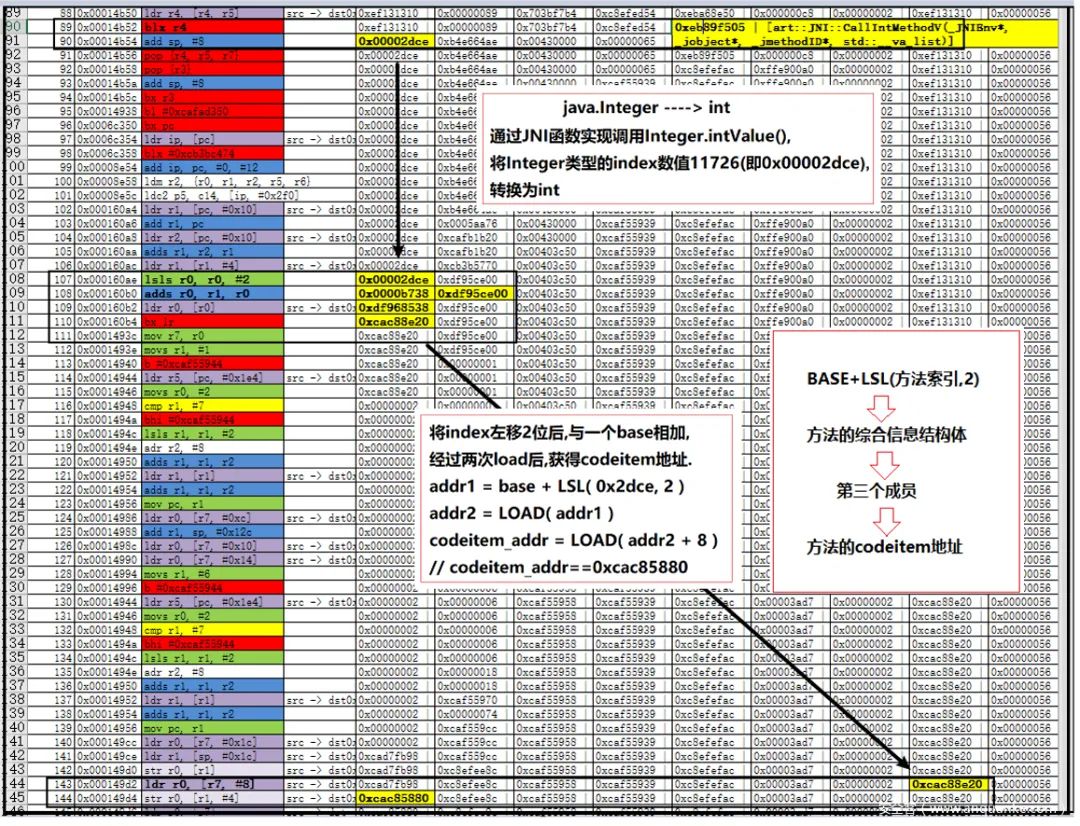

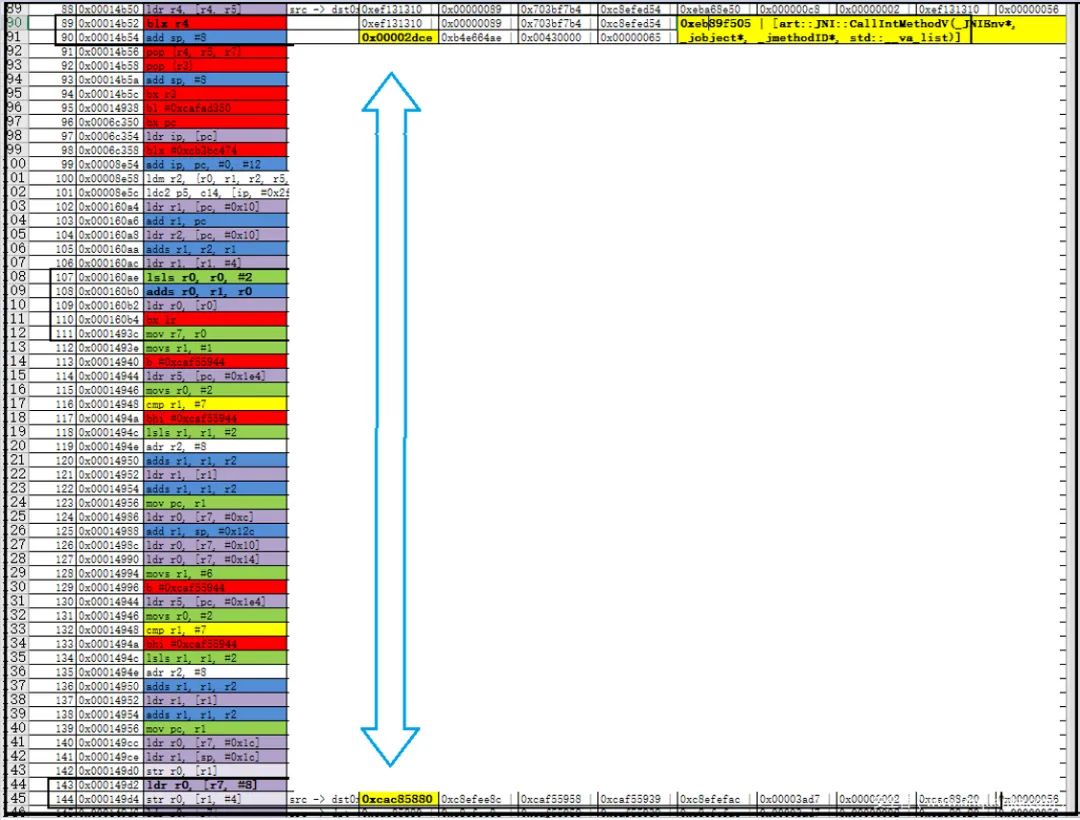

我们看一下这个函数,从index到codeitem_addr的过程
(0x2dce->0xcac85880)。
如何在十几万数量级的汇编中定位到这段代码的?
通过Trace记录REG信息，用到了两个关键数值,0x2dce(index)与0xcac85880(codeitems)，标记两个数值出现的中间区间即可。
展开上面的定位方式的两个前提条件:
我们已经有了关键数据0x2dce，但还需要知道另一个提前条件，
即codeitem是0xcac85880，所以这个信息是从哪得知的？
这里是本章的关键。
如何分析出codeitem的地址是0xcac85880?
(1) 已知明文
(2) 沙箱日志获取切入点
(3) JNI参数回溯
(4) 内存访问统计
(1)已知明文
目标APP内很多的onCreate()方法，其内部普遍调用了，
NBSTraceEngine.startTracing();以及super.onCreate()

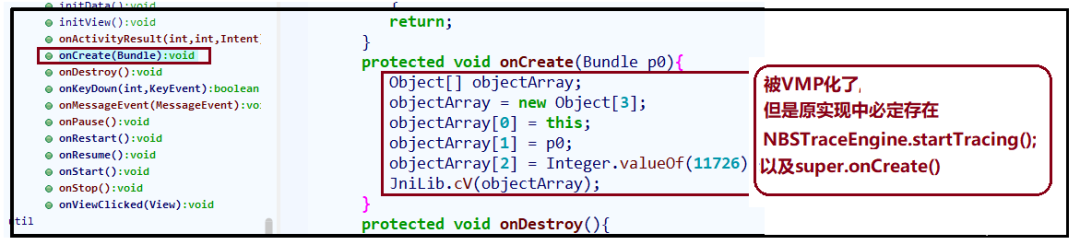

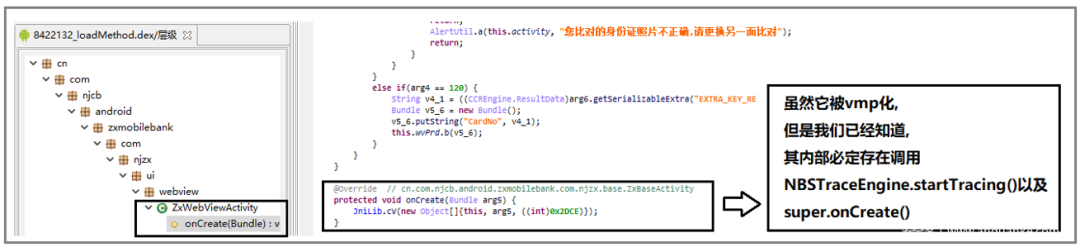

我们选一个被vmp保护了的onCreate()作为分析目标， ZxWebViewActivity.onCreate()
(2) 沙箱日志获取切入点
① ZxWebViewActivity.onCreate内必定存在NBSTraceEngine.startTracing();以及super.onCreate()
② startTracing为静态方法，会被编译器编译为invoke-static
③ super.onCreate()为超类调用，会被编译器编译为invoke-super

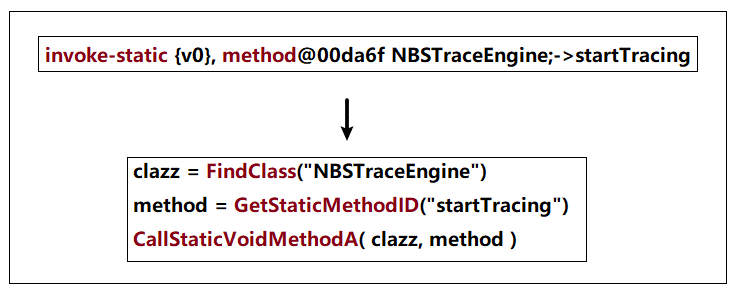

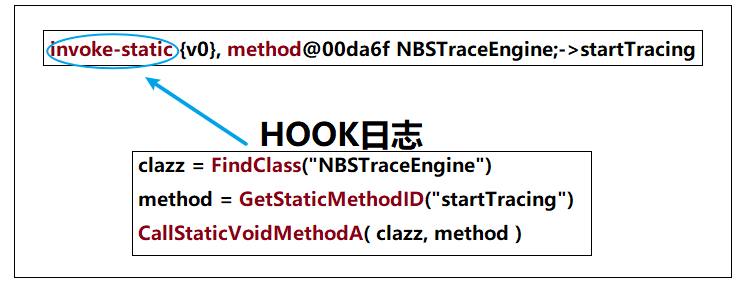

④我们猜测vmp对invoke-static模拟实现借助了JNI函数，

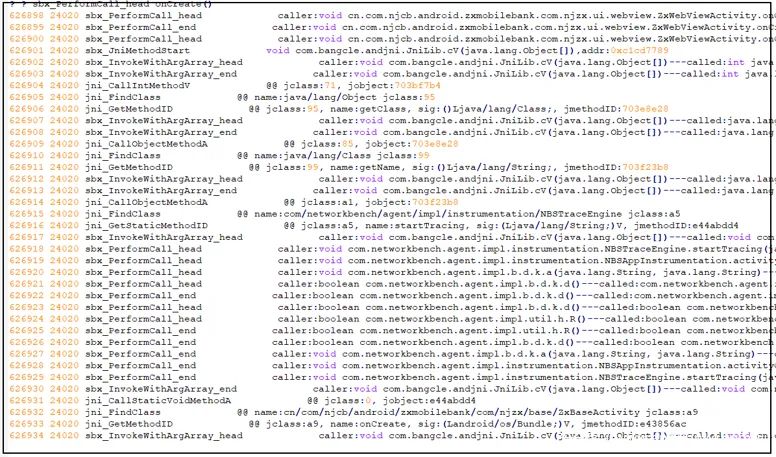

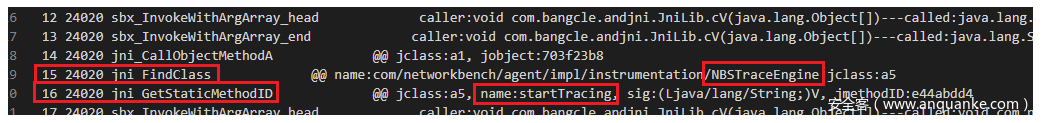

所以我们触发ZxWebViewActivity.onCreate()执行，截取其调用序列，效果如下：
大致逻辑为：

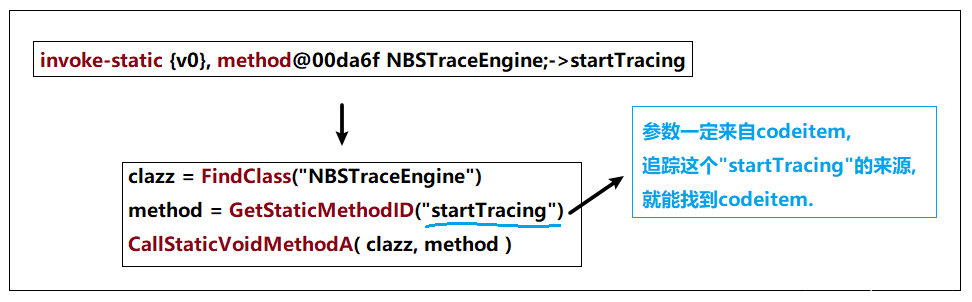

(3) JNI参数startTracing来源回溯

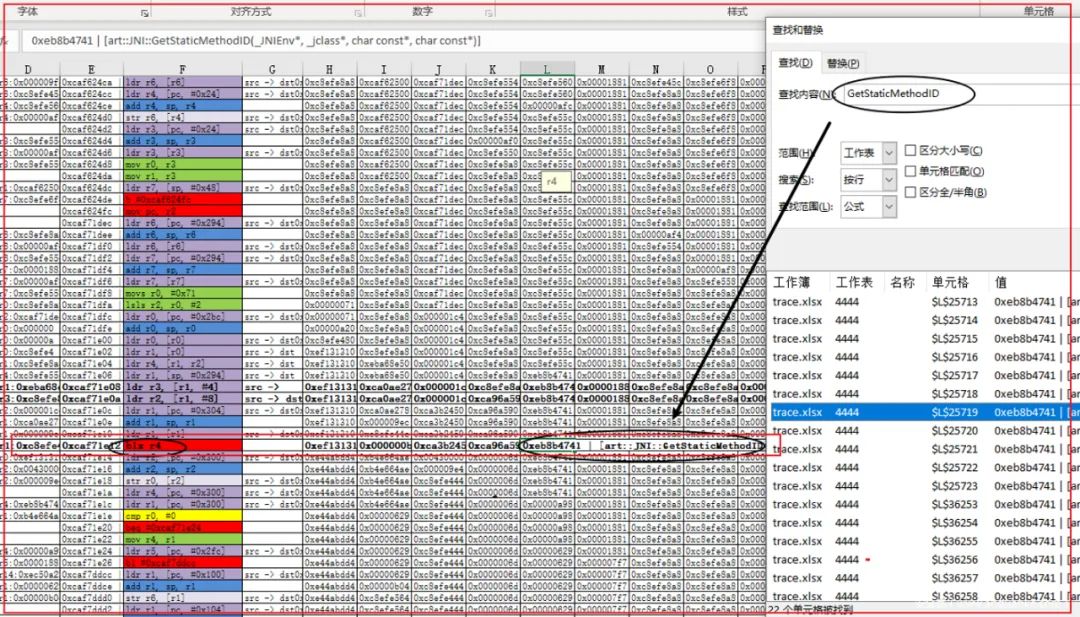

我们在trace中找到这条GetStaticMethodID()的出现位置，
然后作为起点向上展开回溯,希望找到其参数”startTracing”的最早出处，
如果有自动化的脚本和条件可进行污点分析，由于逻辑不是很复杂，这里人工回溯完成。
具体过程省略……
在trace中对参数”startTracing”来源进行一番回溯，最终发现了一个起到决定性作用的偏移值0x000081de。可以简单理解成，它以base+0x000081de的形式确立的参数”startTracing”。
结论：
如果0x000081de是那个起到决定性意义的数值，那么毫无疑问0x000081de来自codeitem。

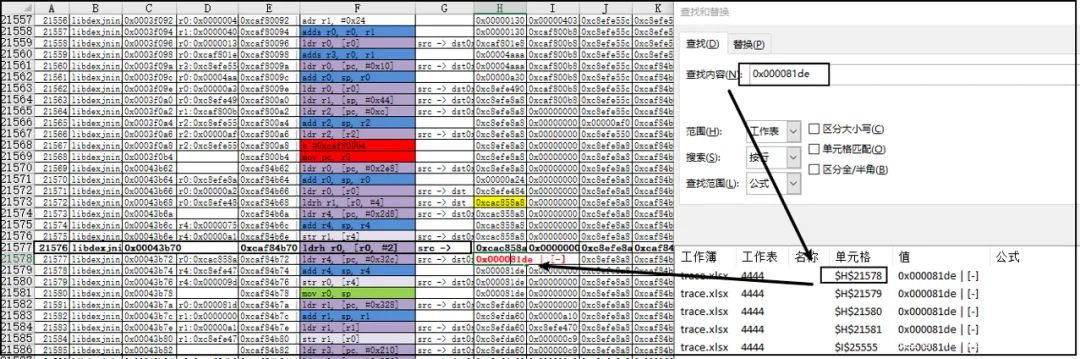

在trace中找到0x81de的出现位置，
发现它来自于内存位置0xcac858a8。

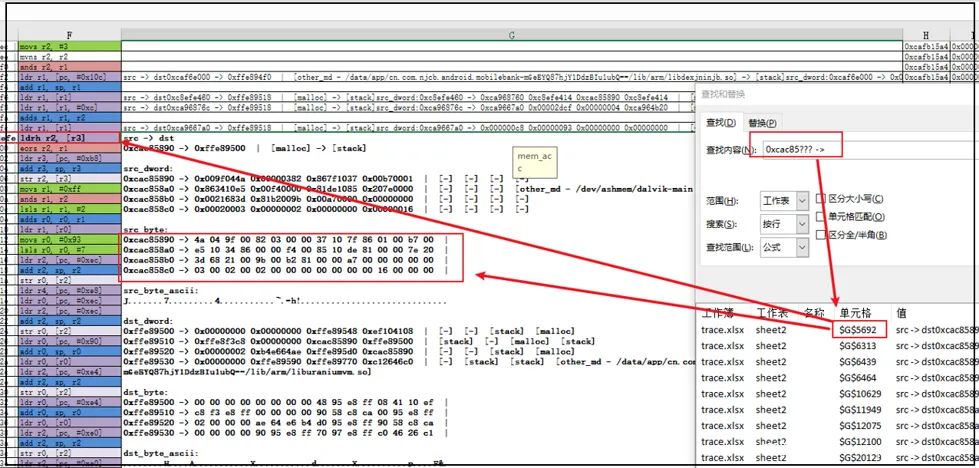

(4) 内存访问统计
0x81de来自0xcac858a8，由于这个地址可能是codeitem，

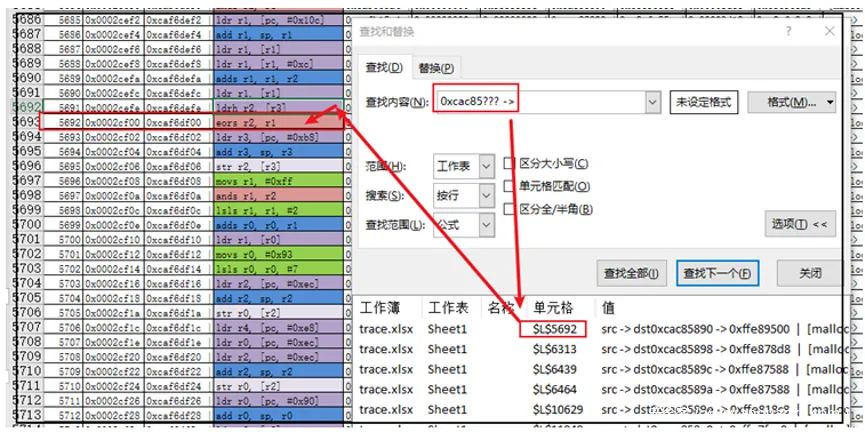

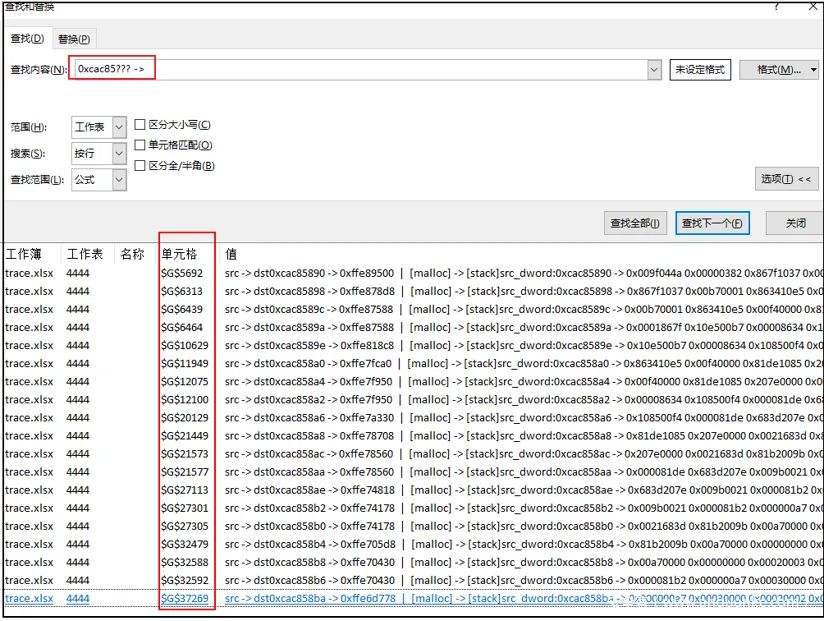

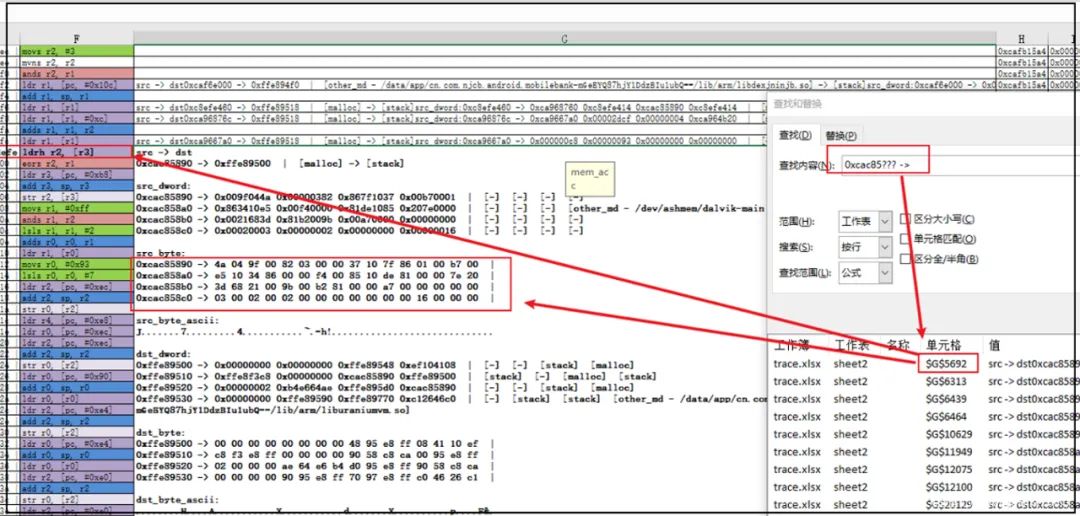

因此我们检索一下，trace中对这片内存区域的访问情况。
0xcac858a8取前5个高位，忽略后3个地位，即检索对0xcac85???的访问。
找到19条指令，而对0xcac85???的访问，最早的第一条指令，出现在编号5691的位置，对应的内存地址为0xcac85890，说明这里是ZxWebViewActivity.onCreate()第一条字节码。
由于codeitem第一条字节码之前0x10个字节还存在一些固定内容，
所以0xcac85890-0x10取得codeitem地址0xcac85880，
即codeitem的地址是0xcac85880。

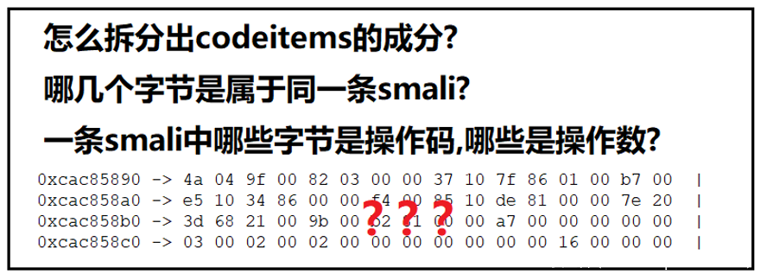

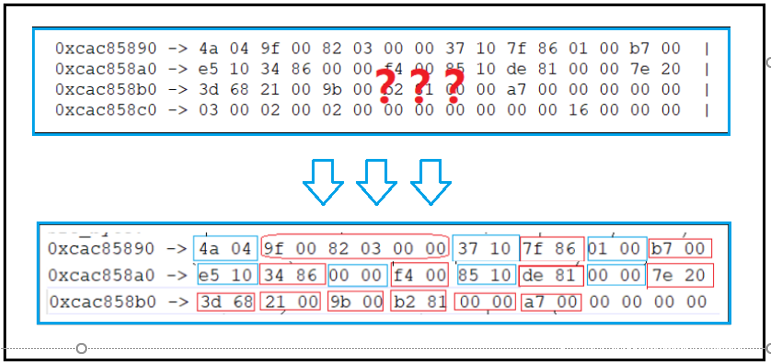

四分割VMP字节码

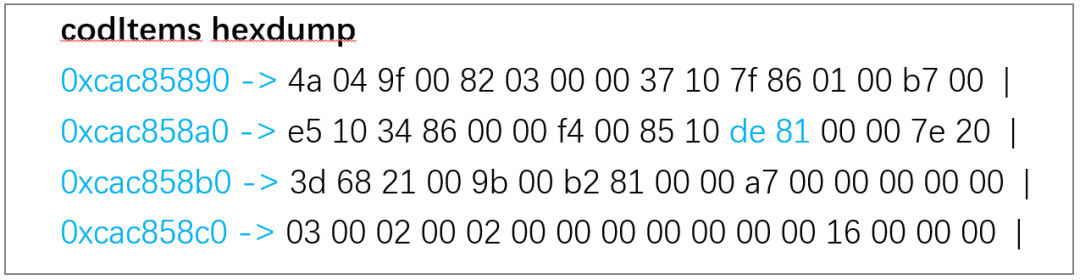

现在已经有了某厂vmp codeitems全部内容，但是还没法反汇编成smali，
因为还不知道，第一条指令一共占几个字节，第二条指令一共占几个字节，
依次......
dalvik指令是不等长，反汇编成smali的话，起码要知道这条smali对应的字节码一共几个字节。在知道了每条指令占几个字节后，还要知道这几个字节中，谁是操作码,谁是操作数。

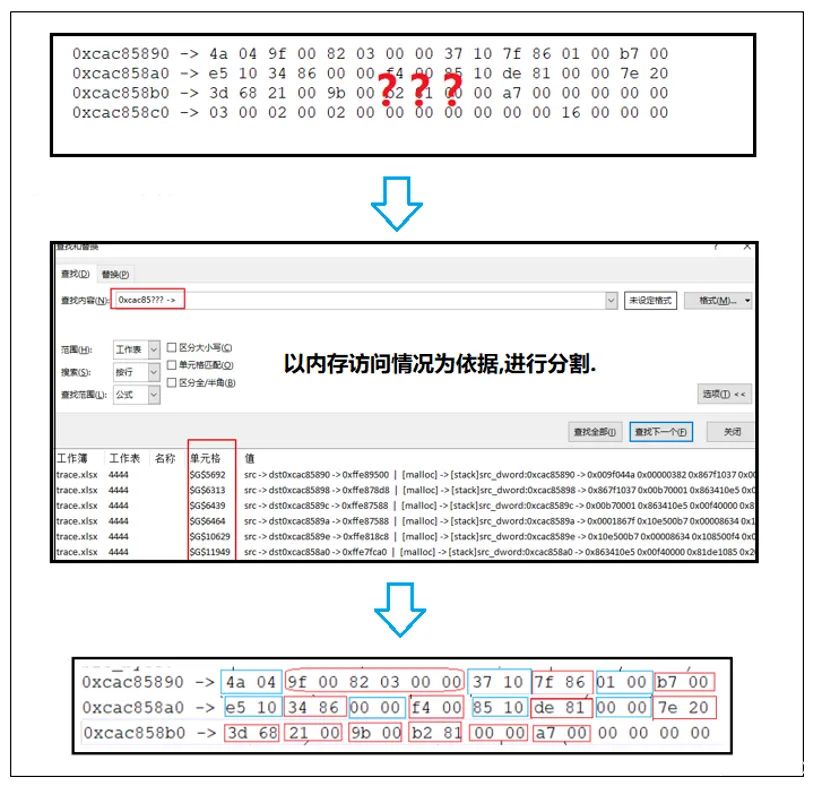

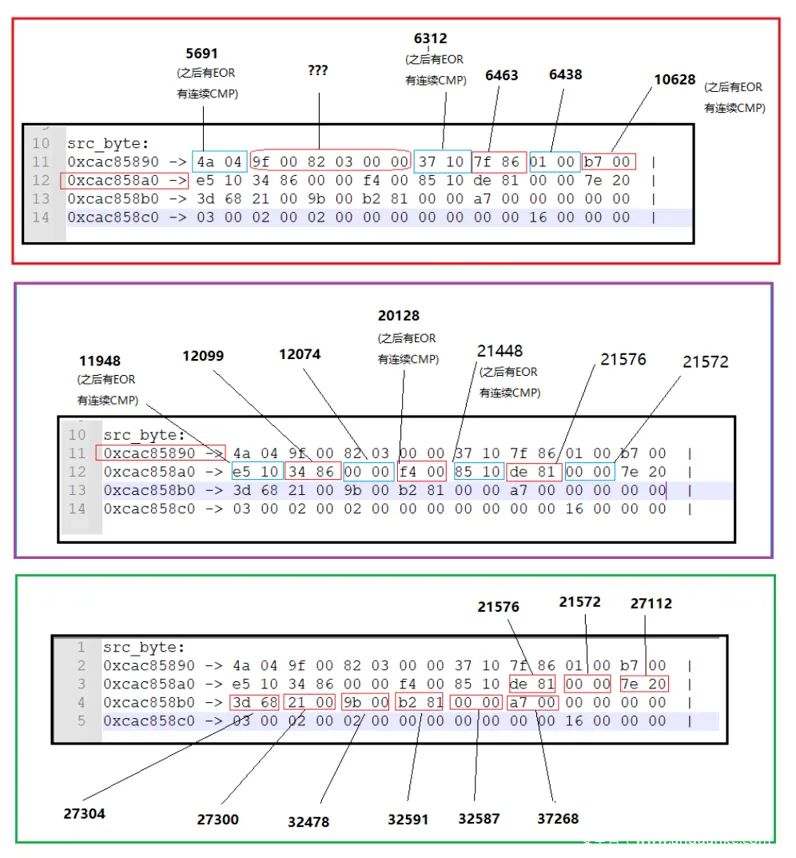

通过观察codeitem的内存段的读取情况,可以达到这个目的。
如何快速区分出操作码和操作数?
一般opcode后面会有一个EOR解密指令，以及一串类似定位handle的CMP指令操作，而operand没有，这就为区分opcode和operand提供了特征依据。
opcode解密逻辑？
由eor指令向上回key出现的位置,即可确定key的来源,以及解密逻辑.大致逻辑:off1 = sub( codeitem当前指令地址, codeitem基址 )off2 = lsl( off1, 1)key = load( base + off2 )de_opcode = xor(en_opcode, key)
五VMP字节码还原为SMALI

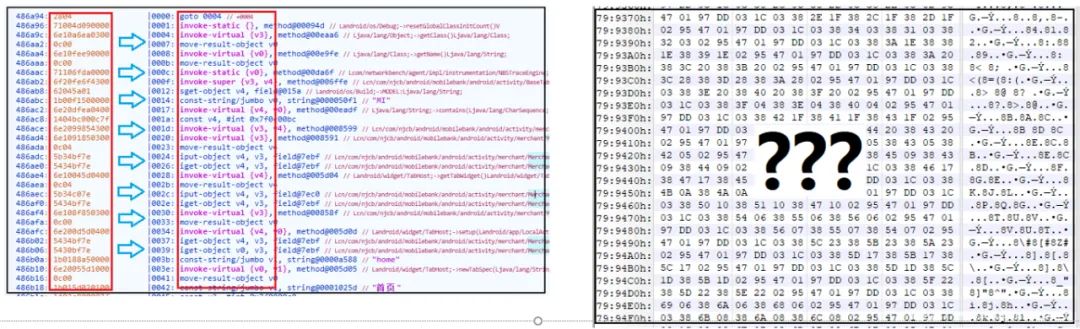

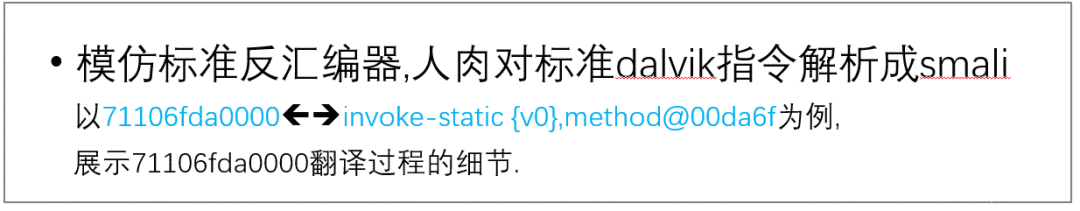

1、标准dalvik指令反汇编过程
2、VMP指令反汇编过程

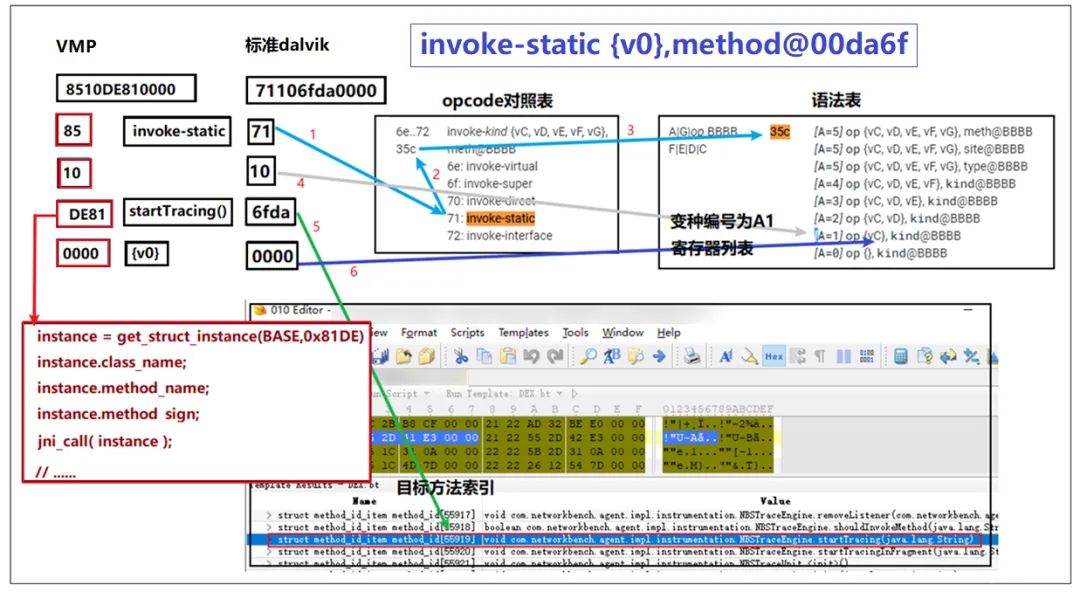

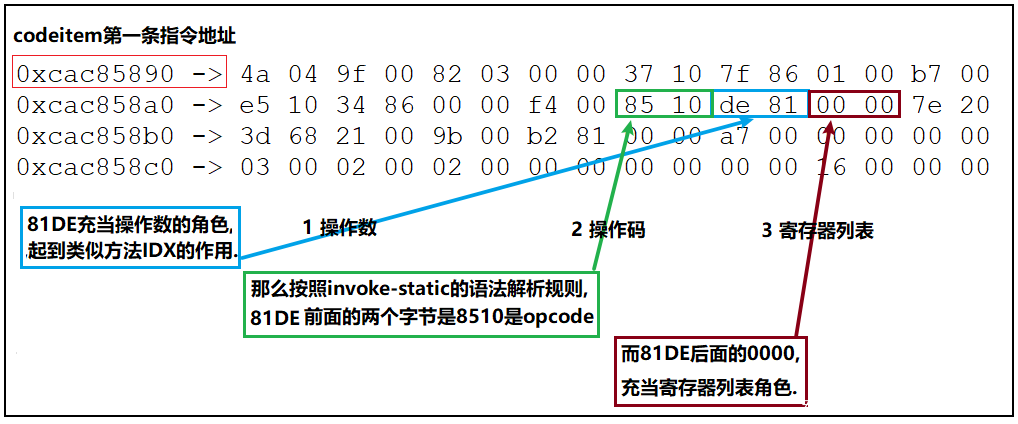

由于使用了已知明文条件作为切入点，已知分析目标ZxWebViewActivity.onCreate()中，必定会调用startTracing()方法，
即必定存在invoke-static {v0}, method@00da6f // ...startTracing

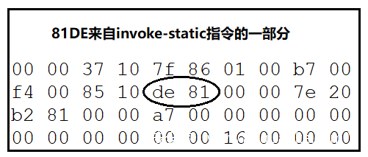

又通过上面的分析得知关键值81de出现在这条invoke-static中，且充当操作数的角色,那么按照我们按照标准invoke-static反汇编规则进行解析，就可以得到结论。

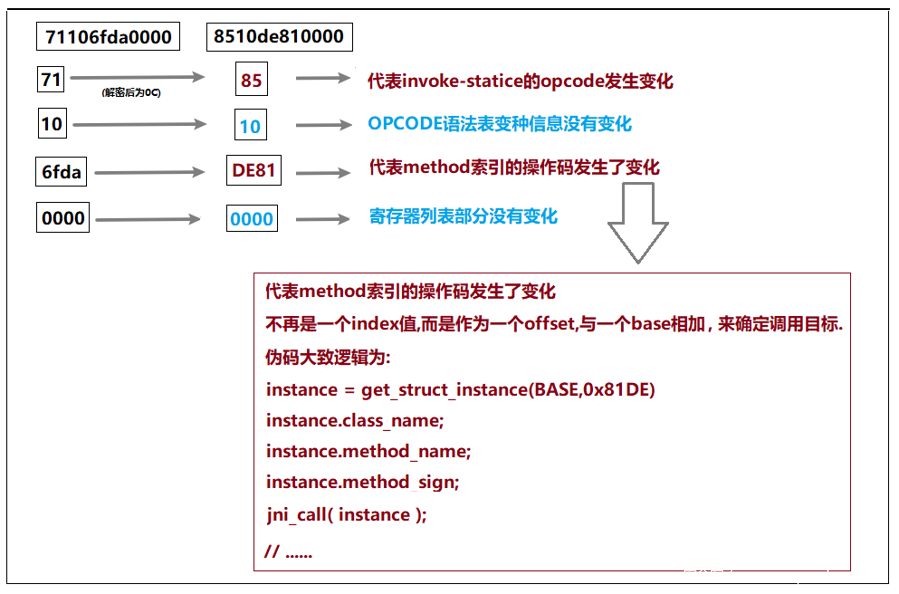

VMP指令由标准指令基础上修改而来,有哪些异同？
3、还原VMP所有指令需要什么？
4、没有opcode对照表时如何展开还原?
(1)接口猜测法
method相关的invoke系列指令，可以通过JNI执行情况猜测。
Field相关的get set系列指令，也可以通过JNI执行情况猜测。
(2)参数推导法

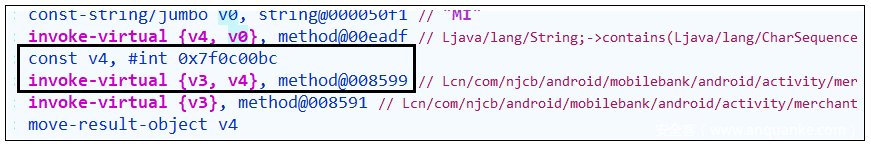

方法调用前，会先准备参数，通常是声明类型的指令，可以很大程度缩小猜测的候选指令范围。

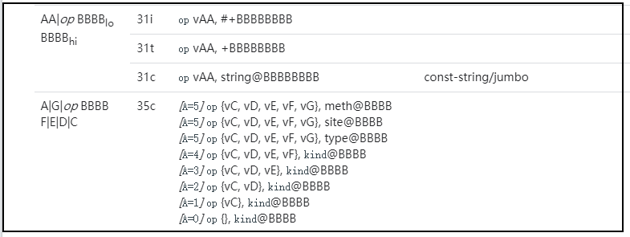

(3)标准dalvik指令格式的信息利用
由于vmp指令是由dalvik标准指令略微修改/变异而来，只做了较小的改动，仍然保留了BIT位分布特征这样信息。在做还原时，可以利用这些信息,一定程度缩小候选范围。
https://source.android.com/devices/tech/dalvik/instruction-formats
https://source.android.com/devices/tech/dalvik/dalvik-bytecode#instructions
六攻击面总结

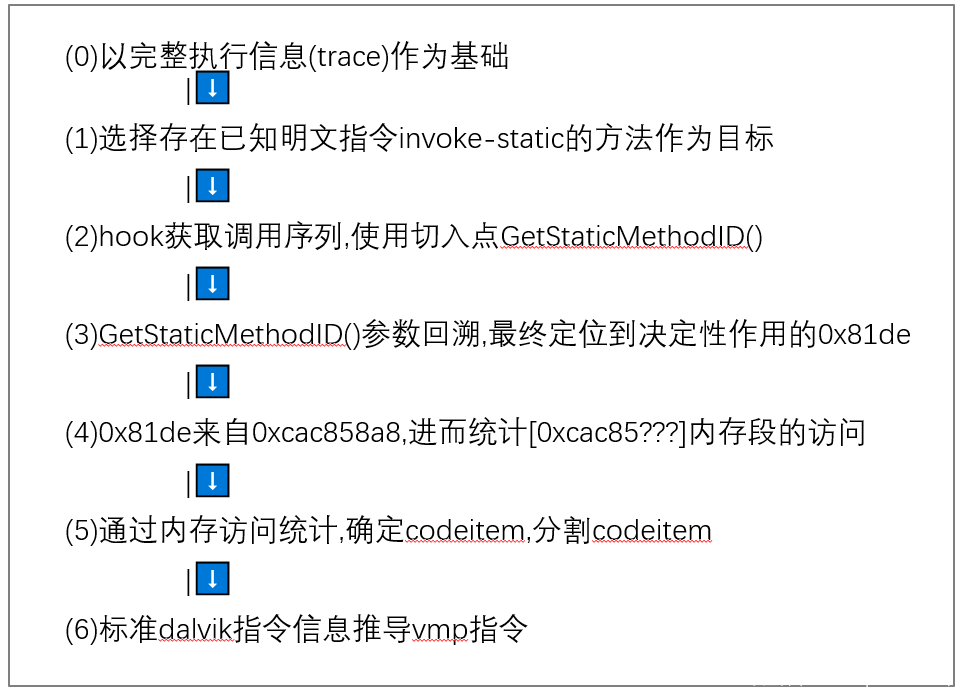

1、分析路径
2、攻击面总结 && 启示
(1) 被VMP的方法内部存在已知明文指令。
(2) VMP的实现高度依赖JNI函数，通过HOOK拿到其调用信息，是非常有效的切入点与突破口。
(3) codeitems的连续性,集中存储的特性，通过内存访问统计最终被发现。
(4)某vmp指令由标准dalvik指令基础上略改而来，整体仍然保留了很多可用信息。
七深入VMP还原的一些问题
略。
八调试与工具总结
核心问题：
获取程序完整的执行&&数据信息 (trace)。
目前公开的主流的获取trace的方案：
① GDB调试
② FridaStalker编译执行
③ 脱机unicorn模拟执行
主流的获取trace的方案的弊端和缺陷：
① IDA / GDB
速度极慢，且会遭遇反调试。
② FridaStalker
不支持arm指令的thumb模式，且BUG多，遭遇vmp.so中的花指令时，基本无法正常使用。
③ PC上脱机unicorn模拟执行
vmp.so中存在大量jni call和system call，需要手动实现它们，unicorn才能完成运行。
基于以上问题的尝试：

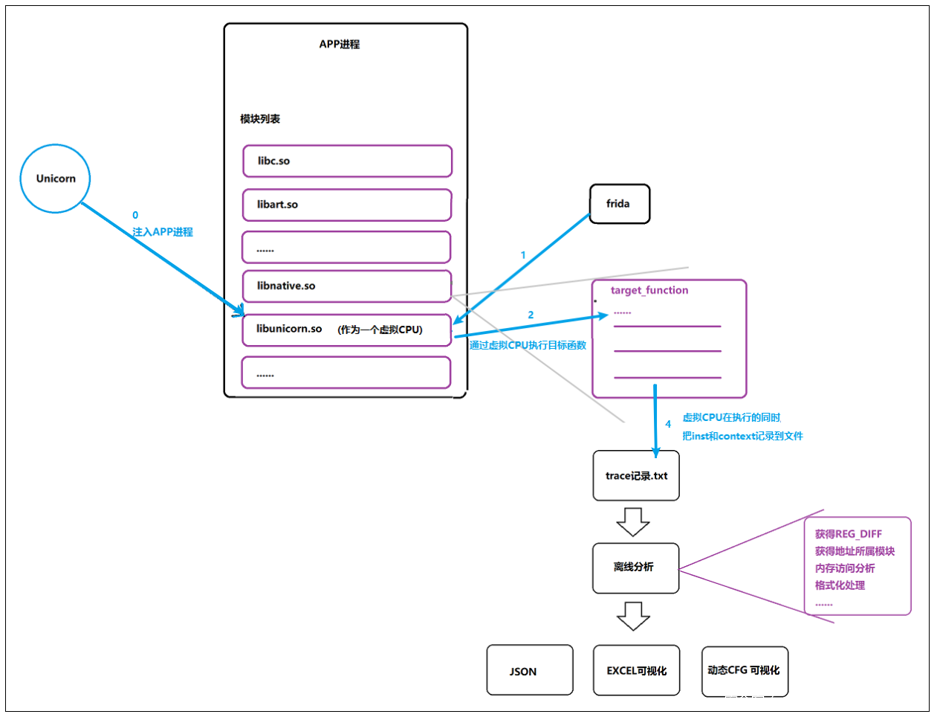

实现原始APP进程环境 && 原始context中，通过unicorn构造虚拟化CPU，执行目标function，获得trace，无已知检测和对抗手段，简单过anti。

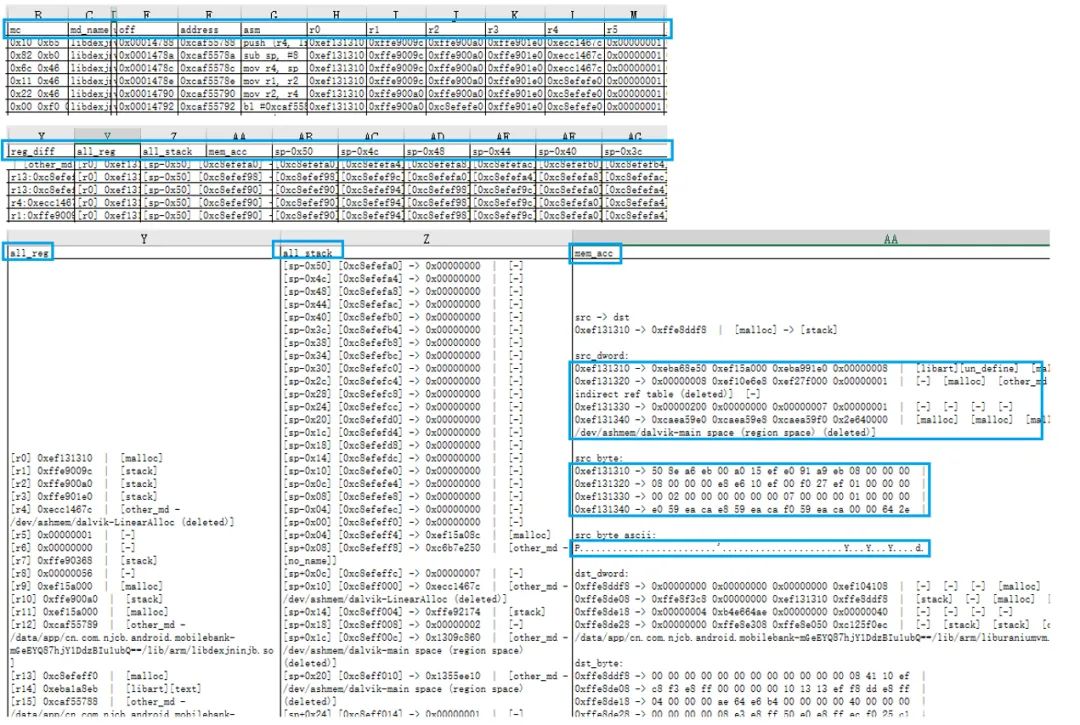

基于trace进行离线分析：
① trace形态可视化

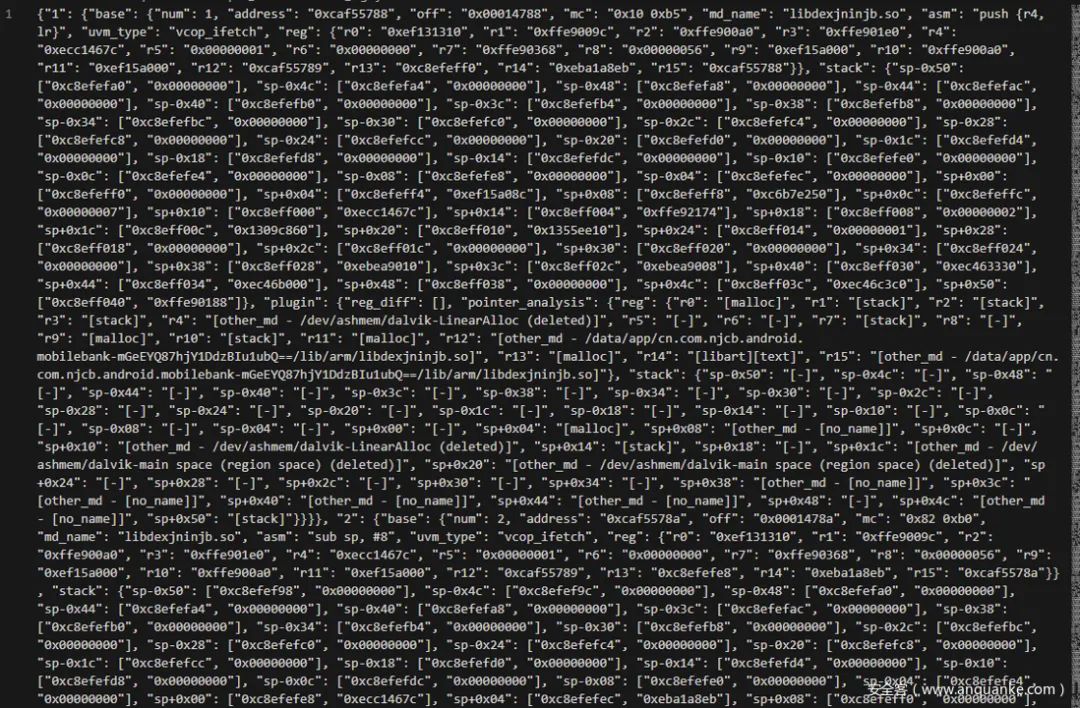

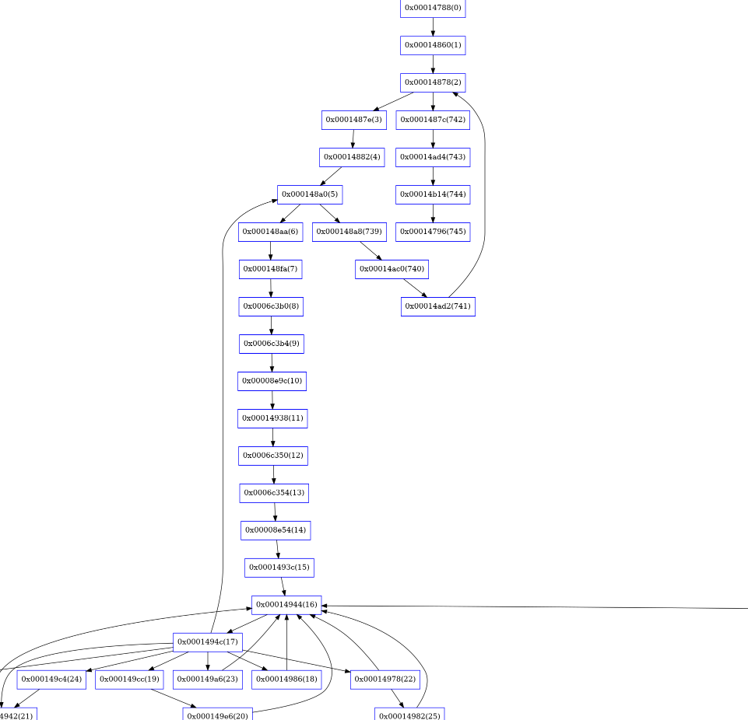

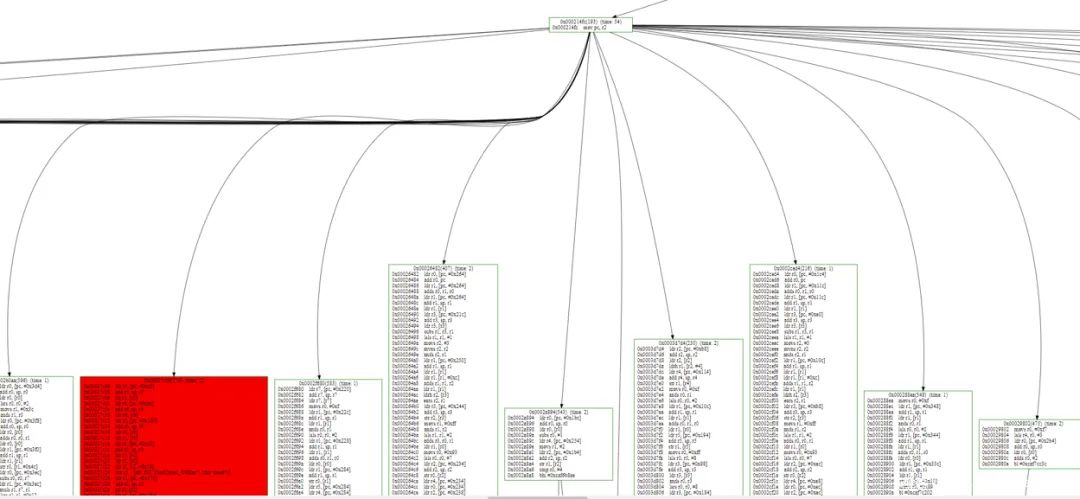

文本 / json / 数据库 / EXCEL可视化表格 / 动态CFG图
② 基本的分析
地址含义解析 调用符号识别
③ 程序分析
污点分析 相似性分析等
