一、ICMP隧道技术解析

1.icmp协议

Internet Control Message Protocol Internet控制报文协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用于网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用

ICMP协议主要提供两种功能，

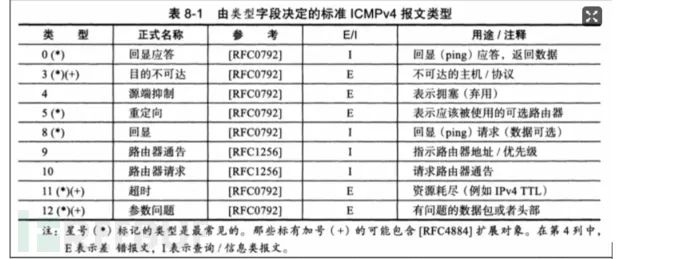

一种是差错报文，一种是信息类报文。信息类报文包括回显请求和回显应答，以及路由器通告和路由器请求。常见的差错报文类型包括目的不可达、重定向、超时和参数问题。

主要特点：

确认IP数据包是否成功到达目的地

通知源主机发送IP数据包丢失的原因

ICMP是基于IP协议工作的

ICMP只能作用于IPV4，IPV6下，使用ICMPv6

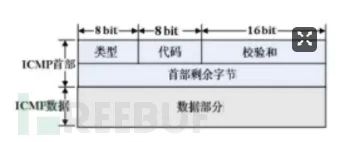

报文格式：

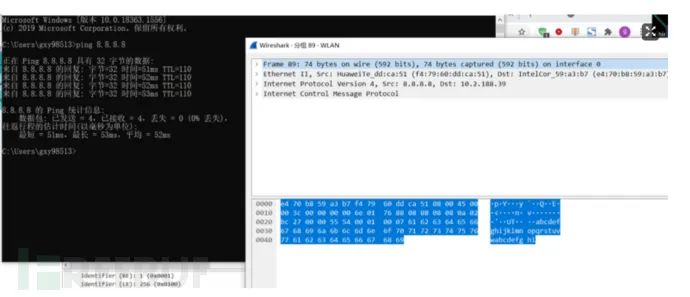

ping一下8.8.8.8，然后使用wireshark进行抓包看看。

过程：ping 命令使用了两个ICMP 报文

1、向目标服务器发送回送请求

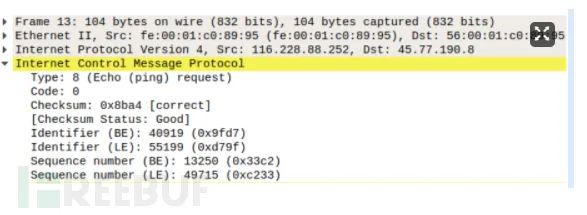

首先，向目标服务器发出回送请求（类型是8，代码是0）报文。在这个回送请求报文里，除了类型和代码字段，还被追加了标识符和序号字段。标识符和序号字段分别是16 位的字段。ping 命令在发送回送请求报文时，在这两个字段里填入任意的值。对于标识符，应用程序执行期间送出的所有报文里填入相同的值。对于序号，每送出一个报文数值就增加1。而且，回送请求的选项数据部分用来装任意数据。这个任意数据用来调整ping 的交流数据包的大小。

2、返回的回应，做出答复。

计算机送出的回送请求到达目标服务器后，服务器回答这一请求，向送信方发送回送请求（类型是0，代码是0）。这个ICMP 回送回答报文在IP 层来看，与被送来的回送请求报文基本上一样。不同的只是，源和目标IP 地址字段被交换了，类型字段里填入了表示回送回答的0。也就是，从送信方来看，自己送出的ICMP 报文从目标服务器那里象鹦鹉学舌那样原样返回了。

送信方的计算机可以通过收到回送回答报文，来确认目标服务器在工作着。进一步，记住发送回送请求报文的时间，与接收到回送回答报文的时间一比较，就能计算出报文一去一回往复所需要的时间。但是，收到的回送回答报文里写的只是类型和代码的话，发送方计算机将无法判断它是否是自己发出去请求的回答。因此，前面说到的标识符和序号字段就有它的意义了。将这两个值与回送回答报文中的相同字段值一比较，送行方计算机就能够简单地检测回送回答是否正确了。执行ping 命令而调查的结果没什么问题的话，就将目标服务器的IP 地址，数据大小，往复花费的时间打印到屏幕上。
