如何配置防火墙之了解防火墙基本机制

前言

本文档是初识防火墙的引路者，阅读本文后您将对防火墙配置过程有了初步认识，并完成防火墙基本配置。

了解防火墙基本机制

1.1 什么是防火墙

防火墙是一种网络安全设备，通常位于网络边界，用于隔离不同安全级别的网络，保护一个网络免受来自另一个网络的攻击和入侵。这种“隔离”不是一刀切，是有控制地隔离，允许合法流量通过防火墙，禁止非法流量通过防火墙。

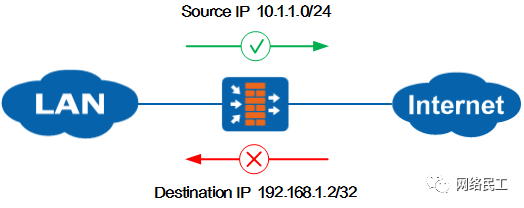

如图1-1所示，防火墙位于企业Internet出口保护内网安全。在防火墙上可以指定规则，允许内网10.1.1.0/24网段的PC访问Internet，禁止Internet用户访问IP地址为192.168.1.2的内网主机。

图1-1 防火墙控制流量转发

由上文可见，防火墙与路由器、交换机是有区别的。路由器用来连接不同的网络，通过路由协议保证互联互通，确保将报文转发到目的地；交换机通常用来组建局域网，作为局域网通信的重要枢纽，通过二层/三层交换快速转发报文；而防火墙主要部署在网络边界，对进出网络的访问行为进行控制，安全防护是其核心特性。路由器与交换机的本质是转发，防火墙的本质是控制。

防火墙控制网络流量的实现主要依托于安全区域和安全策略，下文详细介绍。

1.2  接口与安全区域

前文提到防火墙用于隔离不同安全级别的网络，那么防火墙如何识别不同网络呢？答案就是安全区域（Security Zone）。通过将防火墙各接口划分到不同的安全区域，从而将接口连接的网络划分为不同的安全级别。防火墙上的接口必须加入安全区域（部分机型的独立管理口除外）才能处理流量。

安全区域的设计理念可以减少网络攻击面，一旦划分安全区域，流量就无法在安全区域之间流动，除非管理员指定了合法的访问规则。如果网络被入侵，攻击者也只能访问同一个安全区域内的资源，这就把损失控制在一个比较小的范围内。因此建议通过安全区域为网络精细化分区。

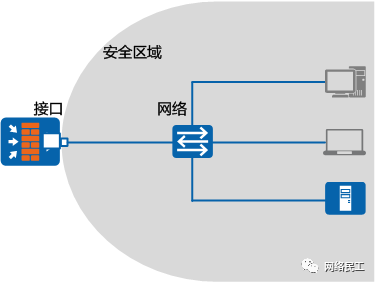

接口加入安全区域代表接口所连接的网络加入安全区域，而不是指接口本身。接口、网络和安全区域的关系如图1-2所示。

图1-2 接口、网络和安全区域

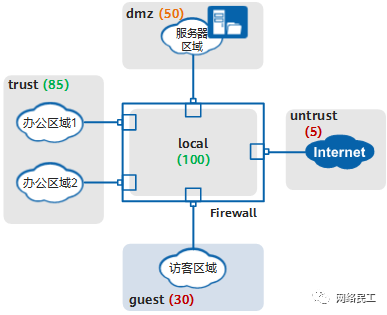

防火墙的安全区域按照安全级别的不同从1到100划分安全级别，数字越大表示安全级别越高。防火墙缺省存在trust、dmz、untrust和local四个安全区域，管理员还可以自定义安全区域实现更细粒度的控制。例如，一个企业按图1-3划分防火墙的安全区域，内网接口加入trust安全区域，外网接口加入untrust安全区域，服务器区接口加入dmz安全区域，另外为访客区自定义名称为guest的安全区域。

一个接口只能加入到一个安全区域，一个安全区域下可以加入多个接口。

图1-3 划分安全区域

上图中有一个特殊的安全区域local，安全级别最高为100。local代表防火墙本身，local区域中不能添加任何接口，但防火墙上所有接口本身都隐含属于local区域。凡是由防火墙主动发出的报文均可认为是从local安全区域发出，凡是接收方是防火墙的报文（非转发报文）均可认为是由local安全区域接收。

另外除了物理接口，防火墙还支持逻辑接口，如子接口、VLANIF、Tunnel接口等，这些逻辑接口在使用时也需要加入安全区域。

1.3 安全策略

前文提到防火墙通过规则控制流量，这个规则在防火墙上被称为“安全策略”。安全策略是防火墙产品的一个基本概念和核心功能，防火墙通过安全策略来提供安全管控能力。

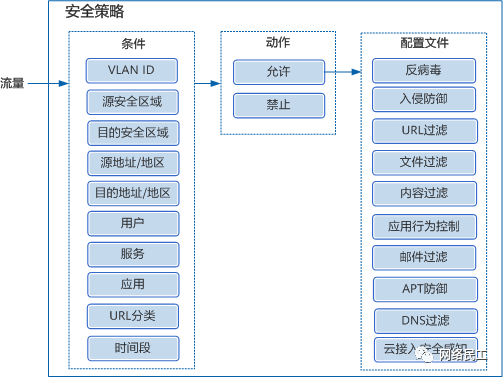

如图1-4所示，安全策略由匹配条件、动作和内容安全配置文件组成，针对允许通过的流量可以进一步做反病毒、入侵防御等内容安全检测。

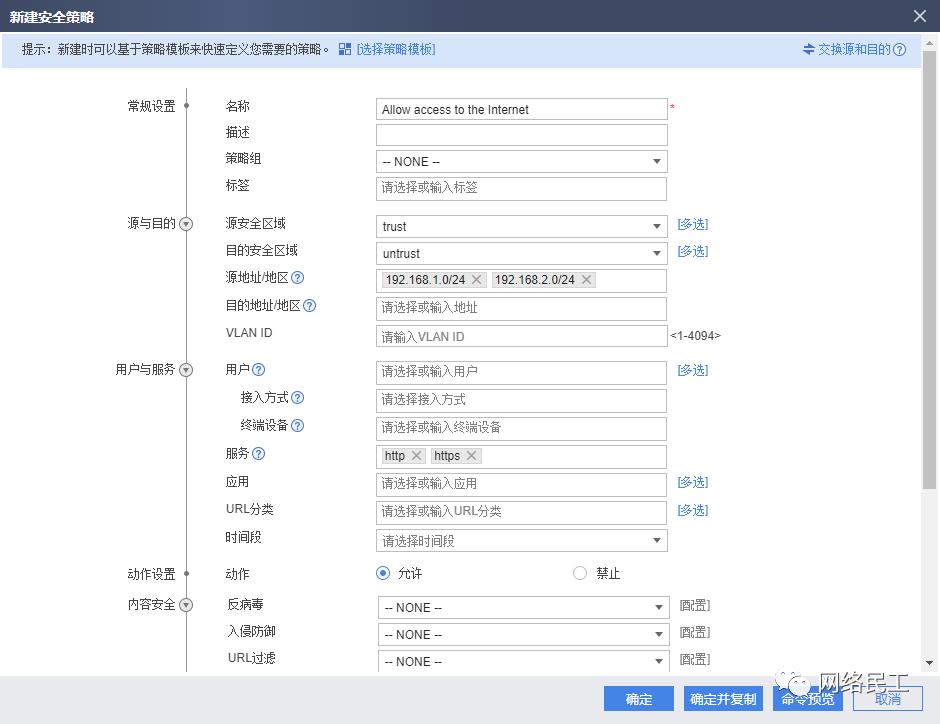

图1-4 安全策略的组成及Web界面

所有匹配条件在一条安全策略中都是可选配置；但是一旦配置了，就必须全部符合才认为匹配，即这些匹配条件之间是“与”的关系。一个匹配条件中如果配置了多个值，多个值之间是“或”的关系，只要流量匹配了其中任意一个值，就认为匹配了这个条件。

一条安全策略中的匹配条件越具体，其所描述的流量越精确。你可以只使用五元组（源/目的IP地址、端口、协议）作为匹配条件，也可以利用防火墙的应用识别、用户识别能力，更精确、更方便地配置安全策略。

穿墙安全策略与本地安全策略

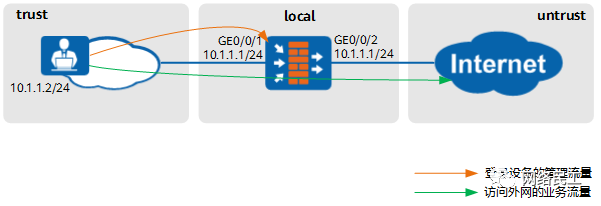

穿过防火墙的流量、防火墙发出的流量、防火墙接收的流量均受安全策略控制。如图1-5所示，内网PC既需要Telnet登录防火墙管理设备，又要通过防火墙访问Internet。此时需要为这两种流量分别配置安全策略。

图1-5 穿墙安全策略与本地安全策略

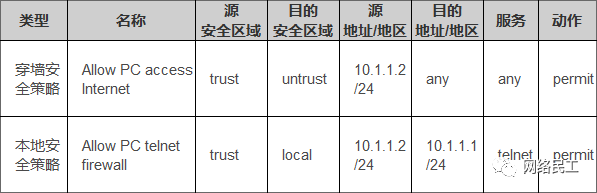

表1-1 穿墙安全策略和本地安全策略配置

尤其讲下本地安全策略，也就是与local域相关相关的安全策略。以上例子中，位于trust域的PC登录防火墙，配置trust访问local的安全策略；反之如果防火墙主动访问其他安全区域的对象，例如防火墙向日志服务器上报日志、防火墙连接安全中心升级特征库等，需要配置local到其他安全区域的安全策略。记住一点防火墙本身是local安全区域，接口加入的安全区域代表接口连接的网络属于此安全区域，这样就可以分清防火墙本身和外界网络的域间关系了。

缺省安全策略与安全策略列表

防火墙存在一条缺省安全策略default，默认禁止所有的域间流量。缺省策略永远位于策略列表的最底端，且不可删除。

用户创建的安全策略，按照创建顺序从上往下排列，新创建的安全策略默认位于策略列表底部，缺省策略之前。防火墙接收到流量之后，按照安全策略列表从上向下依次匹配。一旦某一条安全策略匹配成功，则停止匹配，并按照该安全策略指定的动作处理流量。如果所有手工创建的安全策略都未匹配，则按照缺省策略处理。

由此可见，安全策略列表的顺序是影响策略是否按预期匹配的关键，新建安全策略后往往需要手动调整顺序。

企业的一台服务器地址为10.1.1.1，允许IP网段为10.2.1.0/24的办公区访问此服务器，配置了安全策略policy1。运行一段时间后，又要求禁止两台临时办公PC（10.2.1.1、10.2.1.2）访问服务器。

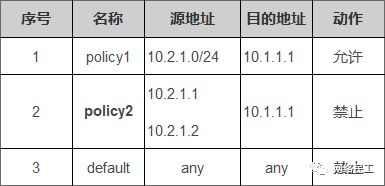

此时新配置的安全区策略policy2位于policy1的下方。因为policy1的地址范围覆盖了policy2的地址范围，policy2永远无法被匹配。

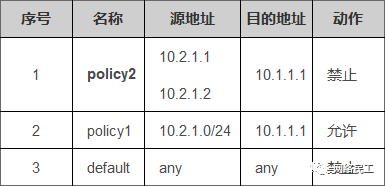

需要手动调整policy2到policy1的上方，调整后的安全策略如下：

因此，配置安全策略时，注意先精确后宽泛。如果新增安全策略，注意和已有安全策略的顺序，如果不符合预期需要调整。
